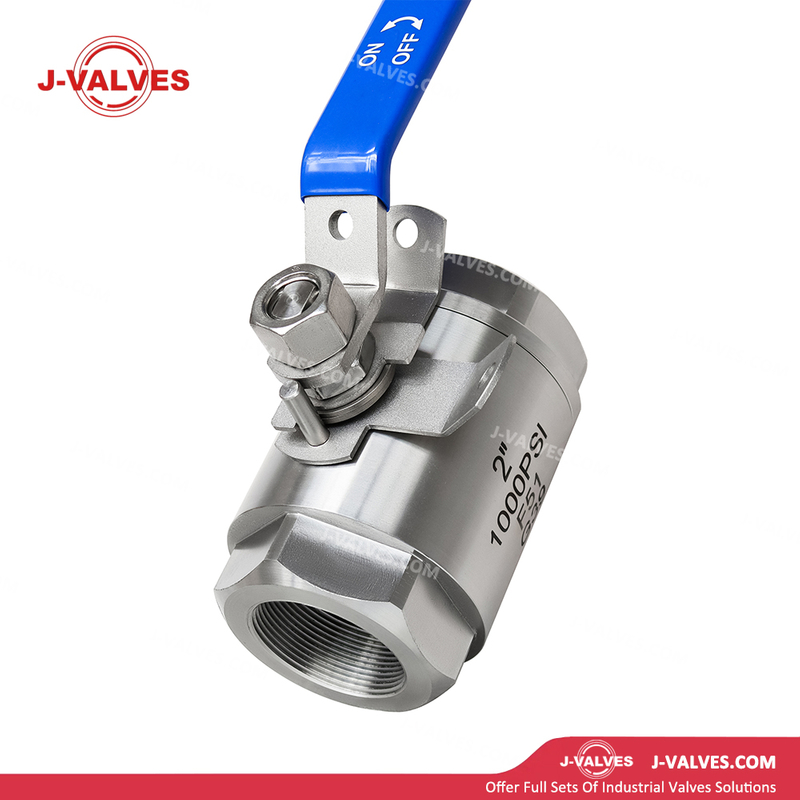

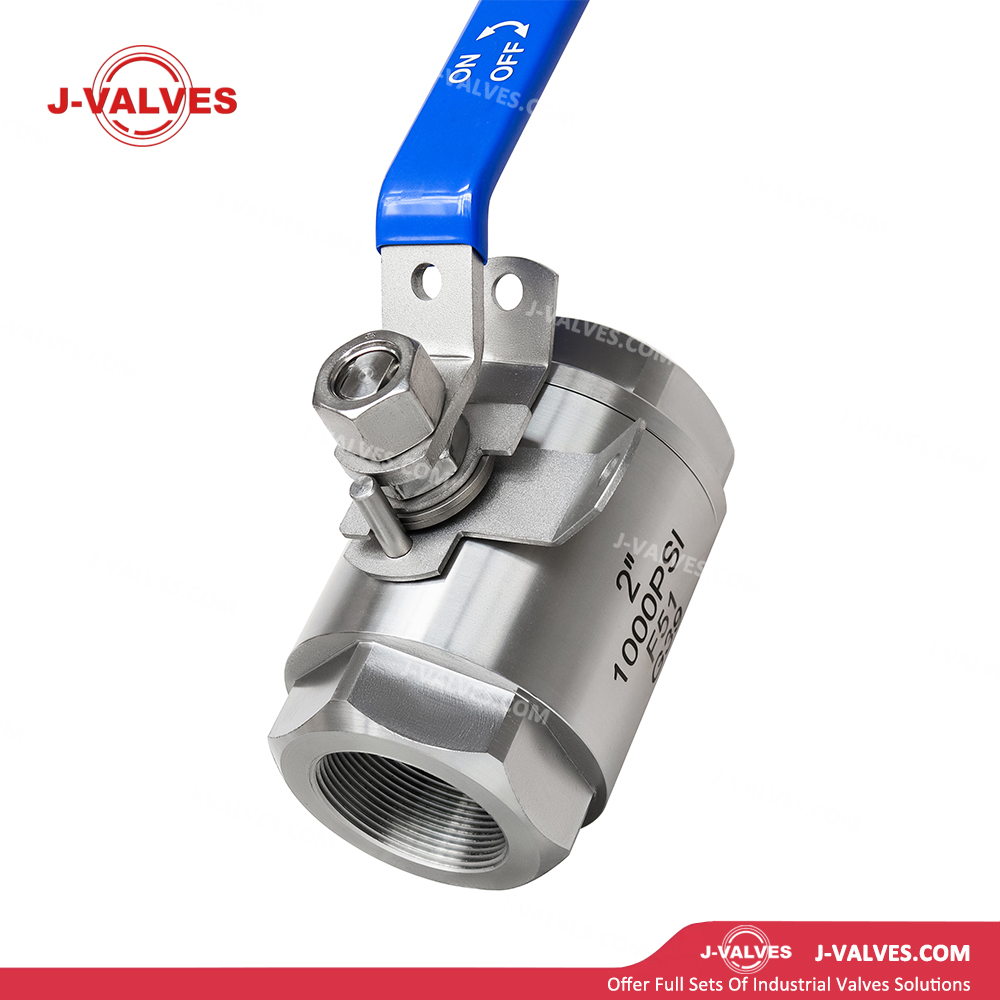

J-VALVES
Recursos de construção
Corpo em aço inoxidável duplex F51: Forjado ou fundido com precisão em ASTM A182 F51 (UNS S32205, aço inoxidável duplex 2205) com microestrutura duplex de ferrita-austenita. Número equivalente de resistência à corrosão (PREN) ≥ 35. Sua resistência à corrosão sob tensão induzida por cloreto (SCC) é significativamente superior ao aço inoxidável 316 e seu limite de escoamento é aproximadamente duas vezes maior que o do 304.
Estrutura dividida em duas peças: A válvula consiste em um corpo principal e um castelo conectado por roscas ou parafusos, permitindo fácil desmontagem e manutenção em linha. As sedes e a esfera podem ser substituídas sem remover a válvula da tubulação, minimizando o tempo de inatividade.
Design de esfera flutuante: A pressão média empurra a esfera contra a sede a jusante para criar vedação autoenergizada. As sedes com mola garantem a vedação inicial em condições de baixa pressão, com uma estrutura simples e confiável.
Passagem de fluxo de passagem total: O furo DN50 corresponde ao diâmetro interno da tubulação, proporcionando resistência ao fluxo e queda de pressão extremamente baixas. Permite a passagem de suínos e é adequado para sistemas de transporte de alto fluxo.
Esfera lapidada de precisão: Redondeza da esfera ≤ 0,01 mm, rugosidade da superfície Ra ≤ 0,4 μm, alcançando um acoplamento preciso com a sede para garantir uma vedação estanque a bolhas.
Vedação elástica da sede: As sedes RPTFE padrão oferecem excelente estabilidade química e térmica. Devlon, PEEK ou vedação metálica estão disponíveis como opções para serviços abrasivos e em altas temperaturas.
Conexões de extremidade roscada: Roscas internas NPT ou BSP (G) em conformidade com ASME B1.20.1 ou ISO 228, permitindo conexão direta com tubulação padrão para fácil instalação sem flanges ou equipamento de soldagem.
Dispositivo Antiestático: Componentes condutores são instalados entre a haste, a esfera e o corpo para garantir descarga eletrostática contínua, evitando o acúmulo de estática em meios inflamáveis.
Design da haste à prova de explosão: Um ressalto de retenção na parte inferior da haste evita a ejeção sob pressão média, mesmo se a gaxeta falhar, garantindo a segurança operacional.
Almofada de montagem do atuador ISO 5211: O flange superior está em conformidade com a ISO 5211, permitindo a montagem direta de uma alça, engrenagem helicoidal, atuador pneumático ou elétrico para atualizações de automação convenientes.
Dispositivo de travamento opcional: A alça é equipada com orifícios de travamento para apoiar o gerenciamento do cadeado e evitar operação acidental.
Parâmetros técnicos
Diâmetro nominal: DN50 (2 polegadas, NPS 2)
Classificação de Pressão: PN16 a PN160 (Classe 150 a Classe 900); comumente PN40 / PN63 (Classe 300/600)
Especificação de rosca: NPT 2', BSP 2' (Rc/Rp), em conformidade com ASME B1.20.1 / ISO 7-1 / ISO 228
Comprimento face a face: Aprox. 110–140 mm (varia de acordo com o fabricante), em conformidade com os padrões de fábrica ou ISO 5752
Faixa de temperatura: -29 ℃ a +425 ℃
Materiais
Corpo/Capô: F51 (UNS S32205, 22%Cr/5%Ni/3%Mo+N), F53 (aço inoxidável super duplex 2507, atualização opcional)
Esfera : F51, F53, com endurecimento superficial opcional (HCr, revestimento WC)
Haste: F51, SS316, 17-4PH
Assento: RPTFE, PTFE puro, Devlon V-API, PEEK, SS316 + grafite
Embalagem: anéis em V de PTFE, grafite flexível
Juntas: PTFE, juntas em espiral (F51 + grafite)
Operação: Manopla (padrão), engrenagem helicoidal (para serviço de alta pressão), pneumática, elétrica
Padrões de design: API 608, ASME B16.34
Padrão de teste: API 598
Aplicações
Engenharia Marinha e de Construção Naval: Sistemas de resfriamento de água do mar, sistemas de água de lastro e sistemas de combate a incêndio. A F51 resiste à corrosão por corrosão causada pela água do mar e em fendas, com uma vida útil 3 a 5 vezes maior que a das válvulas 316.
Dessalinização de Água do Mar: Controle de água do mar e salmoura em alta pressão em plantas de osmose reversa (SWRO) e destilação multiefeito (MED), resistentes à corrosão com alto teor de cloreto.
Indústria Petroquímica: Controle de água produzida em campos petrolíferos e gás natural ácido contendo H₂S, CO₂ e íons cloreto, atendendo aos requisitos NACE MR0175.
Indústria de Papel e Celulose: Isolamento resistente à corrosão em seções de branqueamento (meio contendo cloro) e sistemas de licor branco, resistindo à corrosão sob tensão por cloreto.
Indústria Química: Controle de sistema de transporte e reação para produtos químicos altamente corrosivos (ácido clorídrico, ácido sulfúrico, soda cáustica).
Tratamento de Águas Residuais: Sistemas de tratamento para desinfetantes clorados e águas residuais de alta salinidade, resistentes à corrosão por pites e frestas.
Instalações de superfície de petróleo e gás: Dutos de coleta de petróleo e gás contendo CO₂/H₂S; F51 resiste à fissuração por tensão de sulfeto (SSC).
Indústria Alimentícia e Farmacêutica: Meios de processo de alta salinidade ou ácidos, atendendo aos requisitos de superfície higiênica (eletropolimento opcional).
Vantagens e valor
Excelente resistência à corrosão: O aço duplex F51 com PREN ≥ 35 oferece resistência à corrosão por pites e frestas muito melhor em ambientes de cloreto do que o aço inoxidável 316 (PREN = 24), por cerca de metade do custo dos aços inoxidáveis superausteníticos.
Relação resistência/peso superior: Resistência ao escoamento ≥ 450 MPa (em comparação com aproximadamente 205 MPa para 316), permitindo uma redução de 30% na espessura da parede do corpo, peso mais leve e instalação mais fácil.
Excelente eficiência de custos: O custo do material é 40–60% menor do que os aços inoxidáveis superausteníticos (254SMO, AL-6XN) ou ligas à base de níquel (Hastelloy C), enquanto o desempenho satisfaz as condições de serviço mais severas.
Fácil Manutenção: O design de duas peças permite inspeção e reparo em linha; conexões rosqueadas não requerem ferramentas especiais, resultando em baixos custos de manutenção em locais remotos.
