Válvula de retenção de elevação: projeto de engenharia e aplicação industrial em sistemas de dutos de alta pressão

Introdução

Em sistemas de tubulações industriais, evitar o fluxo reverso é essencial para proteger bombas, compressores e equipamentos de processos críticos. A válvula de retenção de elevação é um dos tipos de válvula anti-retorno mais confiáveis ​​usados ​​em sistemas de alta pressão e alta integridade, como transmissão de petróleo e gás, plantas petroquímicas e instalações de geração de energia.

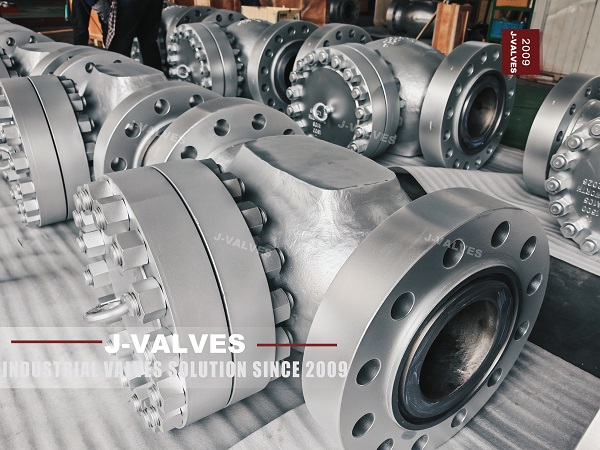

A válvula de retenção de elevação mostrada na imagem representa um projeto de aço forjado para serviço pesado, normalmente usado em sistemas de tubulação de alta pressão Classe 1500LB , onde resistência, confiabilidade de vedação e longa vida útil são requisitos críticos.

Fabricantes como J-VALVES fornecem válvulas de retenção de elevação projetadas que atendem aos padrões API 6D e ASME para aplicações industriais exigentes.

O que é uma válvula de retenção de elevação?

Uma válvula de retenção de elevação é um tipo de válvula anti-retorno que usa um disco ou elemento de pistão que se eleva verticalmente para permitir o fluxo direto e retorna à sede quando o fluxo se inverte.

Princípio operacional básico:

• A pressão do fluxo direto levanta o disco

• O fluido passa pelo corpo da válvula

• Quando o fluxo para ou inverte, a gravidade e a contrapressão fecham o disco

• Evita o refluxo no pipeline

Este mecanismo simples mas eficaz garante o controle automático do fluxo sem atuação externa.

Características estruturais das válvulas de retenção de elevação

1. Design de disco responsivo à pressão

O disco se move verticalmente dentro de uma câmara guiada:

• Abre sob pressão de fluxo direto

• Fecha sob pressão reversa ou gravidade

2. Corpo forjado ou fundido para serviços pesados

As válvulas de retenção de elevação de alta pressão são normalmente fabricadas a partir de:

• Aço carbono forjado (A105)

• Liga de aço para serviço em altas temperaturas

• Aço inoxidável para ambientes corrosivos

Isto garante a integridade estrutural sob condições extremas.

3. Conexão flangeada ou soldada

Dependendo dos requisitos da aplicação:

• Extremidades flangeadas para fácil manutenção

• Extremidades soldadas para instalação permanente de tubulações

4. Sistema de vedação de alta integridade

As superfícies de vedação são usinadas com precisão para garantir:

• Desempenho de fechamento apertado

• Risco mínimo de vazamento

• Longa vida útil sob operação cíclica

Como as válvulas de retenção de elevação melhoram a segurança da tubulação

1. Prevenção de danos por fluxo reverso

O refluxo pode causar:

• Danos no impulsor da bomba

• Reversão do compressor

• Surto de pressão (golpe de aríete)

As válvulas de retenção de elevação evitam esses riscos fechando automaticamente sob condições de fluxo reverso.

2. Proteção de Equipamentos Críticos

Instalado a jusante de:

• Pumps

• Compressores

• Trocadores de calor

Eles garantem a operação estável do sistema e reduzem o estresse mecânico no equipamento.

3. Operação estável em sistemas de alta pressão

Em pipelines Classe 900LB–2500LB:

• A estabilidade do disco é crítica

• O impacto do assento deve ser controlado

• A vibração estrutural deve ser minimizada

O design da válvula de retenção de elevação garante um comportamento de fechamento controlado.

Vantagens de engenharia do projeto da válvula de retenção de elevação

1. Estrutura simples e confiável

Nenhum atuador externo é necessário, reduzindo:

• Custo de manutenção

• Complexidade do sistema

• Pontos de falha

2. Resposta rápida à reversão de fluxo

A válvula reage instantaneamente às mudanças de pressão, garantindo:

• Prevenção imediata de refluxo

• Choque do sistema reduzido

3. Adequado para serviço de alta pressão

As válvulas de retenção de elevação são ideais para:

• Sistemas de vapor de alta pressão

• Linhas de transmissão de petróleo e gás

• Pipelines de processo de refinaria

Fabricação e Controle de Qualidade – J-VALVES Força da Engenharia

J-VALVES implementa padrões rígidos de engenharia e produção para válvulas de retenção de elevação :

Principais recursos de fabricação:

• Usinagem CNC de precisão para alinhamento de sede e disco

• Construção de corpo forjado para resistência a alta pressão

• Rastreabilidade total do material (A105, LF2, F316, etc.)

• Inspeção END (UT, RT, PT)

• Teste hidrostático e de vazamento na sede

Padrões de Conformidade:

• Padrão de válvula de tubulação API 6D

• Requisitos de pressão ASME B16.34

• Sistemas de gestão de qualidade ISO

Estes garantem um desempenho consistente em ambientes industriais críticos.

Aplicações típicas de válvulas de retenção de elevação

As válvulas de retenção de elevação são amplamente utilizadas em:

• Dutos de transmissão de petróleo e gás

• Sistemas de processo de refinaria

• Sistemas de vapor de alta pressão

• Plantas petroquímicas

• Instalações de geração de energia

• Linhas de descarga da bomba

Vantagens em comparação com outros tipos de válvulas de retenção

As válvulas de retenção de elevação são preferidas em sistemas de alta pressão e alta integridade devido à sua estabilidade e desempenho de vedação.

Conclusão

A válvula de retenção de elevação é um componente crítico na prevenção do fluxo reverso e na proteção dos sistemas de tubulação contra danos hidráulicos. Sua estrutura robusta, mecanismo de vedação confiável e adequação para ambientes de alta pressão o tornam essencial em aplicações industriais modernas.

Com tecnologia de fabricação avançada e sistemas rigorosos de controle de qualidade, a J-VALVES fornece válvulas de retenção de elevação de alto desempenho que garantem segurança operacional e confiabilidade de longo prazo nas indústrias globais de energia e processos.
