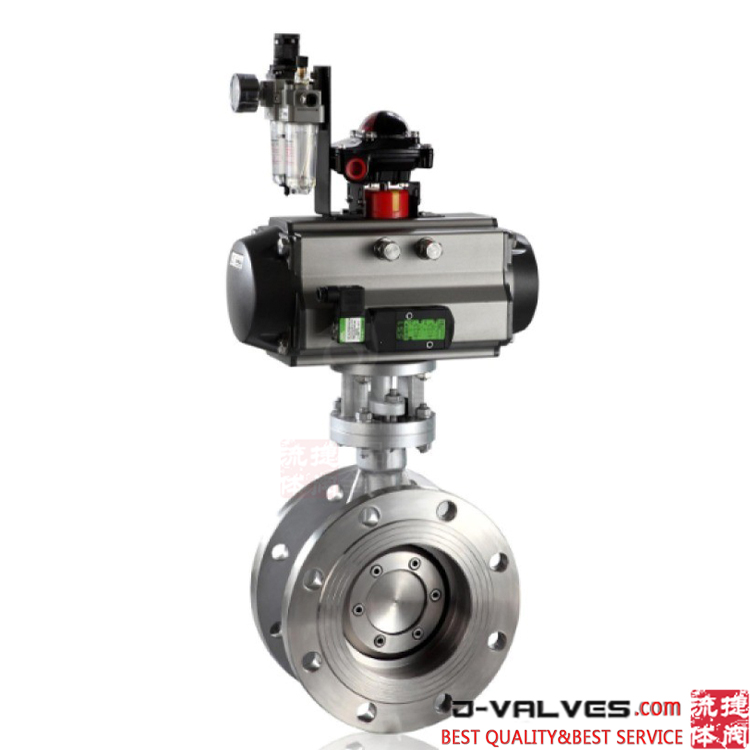

I. Estrutura Básica
A estrutura da válvula borboleta é composta principalmente por várias partes do núcleo. O corpo da válvula como infraestrutura da válvula borboleta , sua forma é principalmente redonda ou oval e a seleção de material é extremamente sofisticada, como o ferro fundido resistente à corrosão,

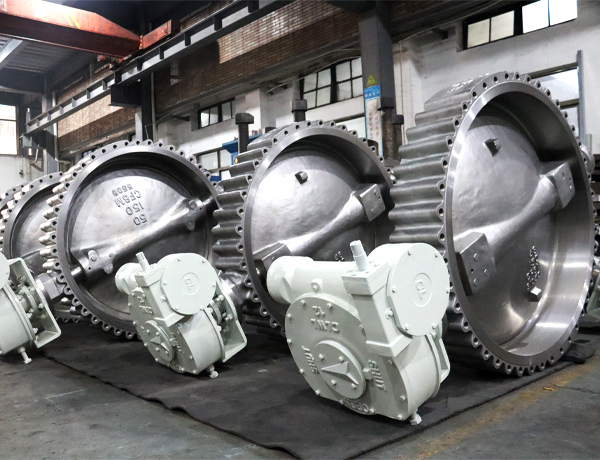

Aço fundido de alta resistência e aço inoxidável resistente a meios especiais. O corpo da válvula não apenas fornece suporte estável para a válvula borboleta , mas também constrói um canal de fluxo de fluido, a seleção de diferentes materiais é projetada para se ajustar ao ambiente complexo e diversificado de produção industrial, seja a transmissão convencional de água, a transmissão de gás ou a transmissão de fluido químico corrosivo, pode lidar com livremente. A placa borboleta é o componente do núcleo da válvula borboleta , que é como um disco rotativo colocado dentro do corpo da válvula, e o tamanho é precisamente adaptado ao diâmetro da válvula. Durante a operação, o disco gira de maneira flexível em torno de um eixo fixo específico, e o espaço fino entre a borda e a parede interna do corpo da válvula não apenas garante a rotação suave do disco, mas também mantém a compactação da estrutura geral da válvula.
Princípio de orking
O princípio de trabalho da válvula borboleta é baseado no movimento rotativo da placa borboleta ao redor do eixo da haste da válvula. Quando a válvula borboleta precisa ser aberta, o dispositivo de acionamento recebe a instrução de abertura, gera o torque correspondente e o transmite para a placa borboleta através da haste da válvula, e a placa da borboleta começa a girar no sentido anti -horário ao redor do eixo. À medida que o disco gira, a vedação entre ele e o assento é gradualmente separada e o canal de fluido é gradualmente aberto para permitir que o fluido passe pela válvula. Quando o disco é girado para a posição de 90 °, a válvula está totalmente aberta e os fluxos fluidos quase sem impedimentos no tubo e a vazão é máxima. Quando a válvula borboleta é fechada, o dispositivo de acionamento produz torque ao reverso de acordo com a instrução de fechamento, e a haste da válvula aciona a placa da borboleta para girar no sentido horário. À medida que o prato se aproxima do assento, a passagem do fluido se estreita. Quando o disco é voltado para a posição inicial de 0 °, o disco é fortemente equipado com a superfície de vedação do assento da válvula, bloqueando completamente o fluxo do fluido e fechando a válvula. Durante todo o processo de abertura e fechamento, o ajuste preciso do fluxo de fluido pode ser alcançado controlando com precisão o ângulo de rotação da placa borboleta.
