J-VALVES Filtro tipo Y de 300LB WCB de alto desempenho para sistemas de proteção de dutos industriais

Introdução

Em sistemas de tubulações industriais, proteger equipamentos críticos contra contaminação por partículas sólidas é essencial para manter a operação estável e prolongar a vida útil. O filtro tipo Y (filtro Y) é um dispositivo de filtragem compacto e eficiente amplamente utilizado nas indústrias de petróleo e gás, petroquímica, geração de energia e processos.

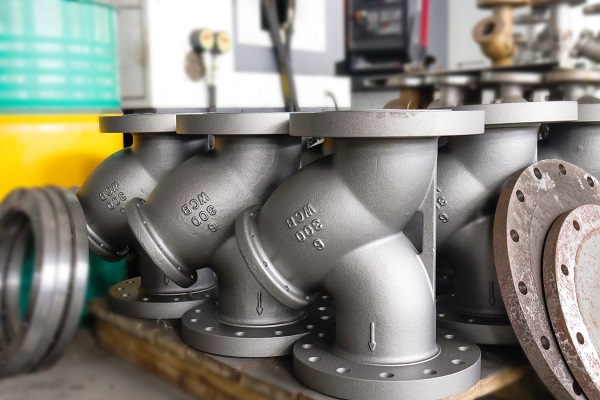

O tipo mostrado representa um filtro Y WCB de aço fundido com classe de pressão de 300LB com conexão flangeada , projetado para condições de serviço de alta pressão e confiabilidade de longo prazo em ambientes industriais exigentes.

O que é um filtro tipo Y?

Um filtro tipo Y é um dispositivo mecânico de filtragem de tubulação projetado para remover partículas sólidas indesejadas de sistemas de fluido, vapor ou gás. Seu corpo em forma de Y permite que o fluido passe através de uma tela de malha de aço inoxidável enquanto captura detritos.

É comumente instalado a montante de:

• Pumps

• Válvulas de controle

• Medidores de vazão

• Trocadores de calor

• Sistemas compressores

Projeto Estrutural do Filtro Y 300LB WCB

1. Material do corpo: ASTM A216 WCB

O corpo da válvula é fabricado em aço carbono ASTM A216 WCB , oferecendo:

• Alta resistência mecânica

• Excelente resistência à pressão

• Boa estabilidade térmica

• Adequação para sistemas de petróleo, gás, vapor e água

Este material garante desempenho estável sob condições de alta pressão Classe 300LB.

2. Classificação de pressão: ASME Classe 300LB

A classificação de 300LB fornece:

• Alta margem de segurança para tubulações industriais

• Compatibilidade com padrões de projeto ASME B16.34

• Operação confiável em ambientes de média a alta pressão

3. Estrutura de fluxo em forma de Y

A geometria em forma de Y foi projetada para otimizar:

• Baixa queda de pressão em todo o sistema

• Transição de fluxo suave

• Turbulência reduzida dentro do gasoduto

Comparados aos filtros de cesta, os filtros em Y oferecem melhor desempenho em tubulações de alta pressão e alta temperatura.

4. Tela de filtragem (elemento de malha)

O elemento filtrante interno de aço inoxidável é o componente principal:

• Material: SS304/SS316

• Tamanho da malha: personalizável com base nos requisitos do processo

• Função: intercepta partículas, escória de soldagem, ferrugem e detritos

• Manutenção: removível para limpeza ou substituição

5. Projeto de conexão flangeada

As extremidades flangeadas fornecem:

• Vedação segura sob alta pressão

• Fácil instalação e remoção

• Compatibilidade com padrões de flange ASME B16.5

• Risco de vazamento reduzido em comparação com conexões roscadas

Princípio de funcionamento do filtro Y

O mecanismo operacional é simples e altamente eficiente:

1. O fluido entra no flange de entrada

2. O fluxo passa pela tela de malha interna

3. Partículas sólidas ficam presas dentro da câmara da tela

4. O fluido limpo continua a jusante

5. Os detritos acumulados são removidos periodicamente através do bujão de drenagem ou da abertura da tampa

Este processo garante proteção contínua do equipamento downstream.

Principais vantagens do filtro tipo Y de 300LB

1. Proteção de Equipamentos

Evita danos a componentes sensíveis, como:

• Pumps

• Válvulas

• Instrumentação

• Trocadores de calor

2. Baixa perda de pressão

O caminho de fluxo otimizado reduz a perda de energia na tubulação.

3. Capacidade de alta pressão

A estrutura de aço fundido WCB garante desempenho confiável em sistemas 300LB.

4. Instalação compacta

Pegada menor em comparação com sistemas de filtro de cesto.

5. Fácil manutenção

O design simples de desmontagem permite limpeza e inspeção rápidas.

Aplicações típicas

O filtro Y 300LB WCB é amplamente utilizado em:

• Dutos de transmissão de petróleo e gás

• Sistemas de processo de refinaria

• Plantas petroquímicas

• Sistemas de vapor e condensado para usinas de energia

• Engenharia offshore e marítima

• Sistemas de tratamento de água industrial

Vantagens de engenharia e fabricação – J-VALVES

Como fabricante profissional de válvulas industriais, a J-VALVES produz filtros em Y de alto desempenho projetados para aplicações globais exigentes.

Os principais pontos fortes da fabricação incluem:

• Fundição de precisão do corpo WCB em aço carbono

• Usinagem CNC para precisão de vedação

• Procedimentos rigorosos de teste de pressão e vazamento

• Conformidade com os padrões API, ASME e ISO

• Tamanho de malha personalizado e opções de configuração de flange

• Desempenho confiável em sistemas de tubulações de alta pressão

Teste e inspeção de qualidade

Cada filtro Y passa por rigoroso controle de qualidade:

• Teste de pressão hidrostática do casco

• Inspeção de integridade estrutural

• Verificação de filtragem de malha

• Verificações dimensionais e de rastreabilidade de materiais

Esses processos garantem confiabilidade operacional a longo prazo.

Conclusão

O filtro tipo Y 300LB WCB é um componente de filtração crítico em sistemas de tubulação industrial, oferecendo proteção confiável para equipamentos downstream, baixa queda de pressão e forte durabilidade estrutural. Seu design compacto e capacidade de alta pressão o tornam adequado para uma ampla gama de aplicações exigentes nas indústrias de petróleo, gás e processos.

Com tecnologia de fabricação avançada e sistemas de controle de qualidade rigorosos, a J-VALVES oferece soluções de filtro Y de alto desempenho que atendem aos padrões internacionais de engenharia e garantem estabilidade operacional a longo prazo.
