Como os filtros tipo Y protegem bombas e válvulas em sistemas de dutos

Introdução

Em sistemas de tubulações industriais, a proteção de equipamentos críticos, como bombas, válvulas de controle e medidores de vazão, é essencial para garantir a estabilidade operacional e reduzir os custos de manutenção. Um dos dispositivos de filtração mais eficazes e amplamente utilizados é o filtro tipo Y.

O filtro tipo AY é projetado para remover partículas sólidas, como ferrugem, escória de soldagem, incrustações e detritos do meio fluido antes que possam danificar o equipamento a jusante. Em sistemas de petróleo e gás, petroquímicos, geração de energia e tratamento de água, desempenha um papel crucial na manutenção da limpeza do sistema e no prolongamento da vida útil do equipamento.

Fabricantes como J-VALVES projetam filtros Y de alto desempenho que atendem aos padrões internacionais e oferecem desempenho de filtragem confiável em ambientes industriais exigentes.

O que é um filtro tipo Y?

Um filtro tipo Y é um dispositivo de filtragem mecânica instalado em tubulações para remover partículas sólidas indesejadas dos fluidos.

Visão geral da estrutura:

• Design de corpo em forma de Y

• Tela de filtro (malha ou elemento perfurado)

• Bujão de drenagem ou conexão de purga

• Conexões de extremidade flangeadas, rosqueadas ou soldadas

A configuração em forma de Y permite que o fluido passe suavemente enquanto retém detritos na câmara do filtro.

Princípio de funcionamento dos filtros tipo Y

O princípio de funcionamento é simples, mas altamente eficaz:

1. O fluido entra no corpo do filtro

2. O fluxo passa por uma tela de malha

3. Partículas sólidas são capturadas dentro do elemento filtrante

4. O fluido limpo continua a jusante

5. Os detritos acumulados são removidos através da porta de drenagem

A J-VALVES projeta filtros em Y com caminhos de fluxo otimizados para minimizar a queda de pressão e, ao mesmo tempo, maximizar a eficiência da filtração.

Como os filtros tipo Y protegem bombas e válvulas

1. Prevenção de danos ao impulsor da bomba

As bombas centrífugas são altamente sensíveis a partículas sólidas. Sem filtragem:

• Ocorre erosão do impulsor

• A falha do selo mecânico aumenta

• O risco de cavitação aumenta

O filtro tipo AY bloqueia os detritos antes que eles entrem na bomba, garantindo uma operação estável e eficiente.

2. Proteção das válvulas de controle contra bloqueios

As válvulas de controle possuem componentes internos usinados com precisão. Partículas sólidas podem causar:

• Vazamento no assento

• Obstrução de passagens de fluxo

• Desempenho de controle errático

Ao filtrar o meio a montante, os filtros em Y garantem uma operação suave da válvula e uma regulação precisa do fluxo.

3. Prolongando a vida útil do equipamento

Ao remover partículas abrasivas, os filtros Y:

• Reduza o desgaste dos componentes mecânicos

• Minimize a frequência de manutenção

• Prolongue o ciclo de vida da bomba e da válvula

Isso leva a economias de custos significativas na operação de longo prazo.

4. Melhorando a eficiência do sistema

O fluxo de fluido limpo resulta em:

• Condições de pressão estáveis

• Consumo de energia reduzido

• Melhor desempenho do trocador de calor

Vantagens de design de filtros modernos do tipo Y

1. Projeto de baixa queda de pressão

A geometria interna otimizada garante resistência mínima ao fluxo.

2. Alta precisão de filtragem

Diferentes tamanhos de malha podem ser selecionados dependendo dos requisitos da aplicação.

3. Instalação compacta

Os filtros tipo Y podem ser instalados em tubulações horizontais ou verticais com requisitos mínimos de espaço.

4. Fácil manutenção

O elemento filtrante pode ser removido e limpo sem desmontar toda a tubulação.

Seleção de materiais para aplicações industriais

Os filtros tipo Y são fabricados com diferentes materiais dependendo das condições de operação:

• Aço carbono (WCB) para uso industrial geral

• Aço inoxidável (CF8/CF8M) para ambientes corrosivos

• Liga de aço para sistemas de alta temperatura

• Bronze níquel-alumínio (C95800) para aplicações em água do mar

J-VALVES fornece soluções de materiais personalizadas para garantir compatibilidade com diferentes meios, como petróleo, gás, água do mar e fluidos químicos.

Aplicações em Sistemas Industriais

Os filtros tipo Y são amplamente utilizados em:

• Sistemas de oleodutos e gasodutos

• Plantas de processamento petroquímico

• Estações de geração de energia

• Sistemas de abastecimento e tratamento de água

• Sistemas HVAC e refrigeração

• Plataformas marítimas e offshore

Melhores práticas de manutenção e operação

Para garantir o desempenho a longo prazo:

• Limpe regularmente a tela do filtro

• Monitore o diferencial de pressão através do filtro

• Instale válvulas de drenagem para facilitar a lavagem

• Selecione o tamanho de malha apropriado para o tipo de fluido

• Garanta a direção correta da instalação

A manutenção adequada garante proteção contínua dos equipamentos posteriores.

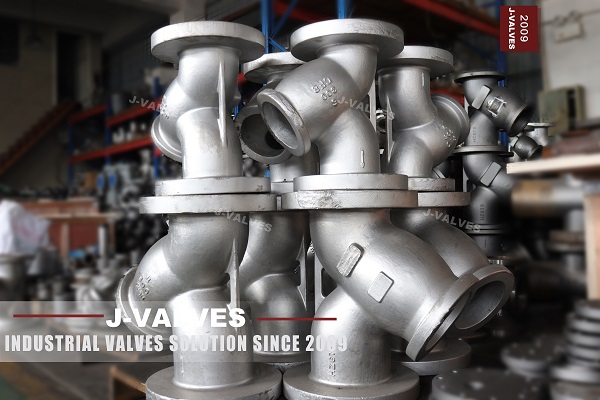

Resistência de engenharia de filtros tipo Y J-VALVES

J-VALVES concentra-se em projetos de engenharia avançados e controle de qualidade rigoroso:

• Processos de fundição e usinagem de precisão

• Construção de corpo de alta resistência para resistência à pressão

• Opções de malha de filtragem personalizáveis

• Teste completo de pressão hidrostática

• Conformidade com padrões industriais internacionais

Esses recursos garantem um desempenho confiável mesmo em ambientes industriais adversos.

Conclusão

Os filtros tipo Y desempenham um papel vital na proteção de bombas, válvulas e outros equipamentos críticos de tubulações, removendo contaminantes sólidos de sistemas de fluidos. Sua estrutura simples, alta eficiência e baixos requisitos de manutenção fazem deles um componente essencial em tubulações industriais modernas.

Com tecnologia de fabricação avançada e controle de qualidade rigoroso, a J-VALVES oferece filtros tipo Y de alto desempenho que melhoram a confiabilidade do sistema, reduzem o tempo de inatividade e prolongam a vida útil do equipamento em indústrias globais.
