Filtro Y Industrial (300LB WCB): Visão Geral Técnica, Recursos de Projeto e Aplicações de Engenharia

Introdução

Nos modernos sistemas de tubulação industrial, a filtragem desempenha um papel crítico na proteção de equipamentos a jusante, como bombas, válvulas de controle, medidores de vazão e compressores. O filtro tipo Y (Y-Strainer) é um dos dispositivos de filtração mais amplamente utilizados para remover partículas sólidas de líquidos, vapor e gasodutos.

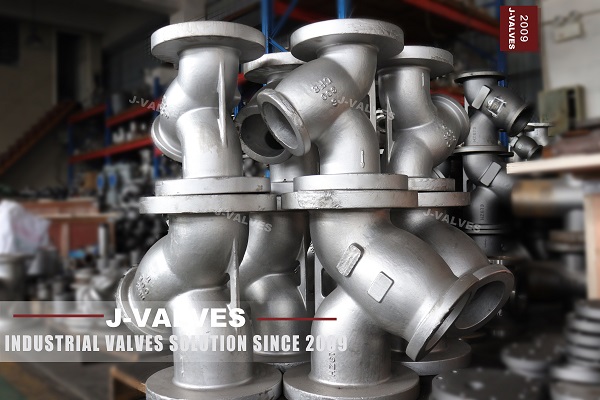

A configuração mostrada representa um filtro em Y de aço fundido com classe de pressão (WCB) de 300LB , projetado para ambientes industriais de alta pressão, como sistemas de petróleo e gás, petroquímicos, geração de energia e tratamento de água. Com sua estrutura compacta e alta resistência mecânica, proporciona remoção confiável de detritos, mantendo baixa queda de pressão.

O que é um filtro Y?

Um filtro Y é um dispositivo de filtragem mecânica instalado em uma tubulação para capturar e remover partículas sólidas indesejadas. Seu corpo em forma de Y permite que o fluido passe através de uma malha ou tela perfurada, retendo os contaminantes antes que eles possam danificar equipamentos sensíveis.

Comparados com os filtros de cesto, os filtros em Y são:

• Design mais compacto

• Adequado para sistemas de alta pressão e alta temperatura

• Mais fácil de instalar em tubulações horizontais ou verticais (dependendo do projeto)

Projeto Estrutural do Filtro Y 300LB WCB

1. Material do corpo: ASTM A216 WCB

O corpo do filtro é normalmente fabricado em aço carbono ASTM A216 WCB , oferecendo:

• Alta resistência à tração para classificação de pressão Classe 300LB

• Excelente resistência ao estresse mecânico e choque térmico

• Adequação para sistemas de petróleo, gás, vapor e água industrial

2. Classe de pressão: 300LB

Uma classificação de 300LB garante:

• Desempenho estável sob condições de tubulação de alta pressão

• Compatibilidade com sistemas de tubulação ASME B16.34

• Margem de segurança aprimorada para operações industriais

3. Tela de filtragem (elemento de malha)

A tela do filtro interno é o principal componente funcional:

• Disponível em aço inoxidável (SS304 / SS316)

• Tamanhos de malha personalizáveis ​​(desde filtração grossa até separação fina)

• Projetado para fácil remoção e limpeza através de tampa ou tampa aparafusada

4. Conexão final flangeada

A conexão flangeada garante:

• Vedação segura sob pressão

• Fácil instalação e manutenção

• Compatibilidade com flanges de tubulação ASME B16.5

Princípio de funcionamento do filtro Y

O mecanismo de funcionamento é simples, mas altamente eficiente:

1. Fluido entra no corpo em forma de Y

2. O meio flui através da tela do filtro

3. Partículas sólidas ficam presas dentro da malha

4. O fluido limpo continua a jusante

5. Os detritos acumulados são removidos periodicamente através do bujão de drenagem ou da abertura da tampa

Isto garante proteção contínua do sistema sem interromper a operação da tubulação.

Principais vantagens dos filtros tipo Y

1. Proteção de Equipamentos

Evita danos a:

• Pumps

• Medidores de vazão

• Válvulas de controle

• Trocadores de calor

2. Baixa queda de pressão

O design simplificado do corpo em Y minimiza a resistência ao fluxo, garantindo uma operação eficiente do sistema.

3. Capacidade de alta pressão

A estrutura de aço forjado/fundido WCB suporta aplicações exigentes da Classe 300LB.

4. Fácil manutenção

• Elemento de tela removível

• Processo de limpeza simples

• Tempo de inatividade reduzido durante a manutenção

5. Solução de filtragem econômica

Comparados com sistemas de filtração complexos, os filtros em Y oferecem desempenho confiável a um custo menor.

Aplicações típicas

O filtro Y 300LB é amplamente utilizado em:

• Sistemas de oleodutos e gasodutos

• Plantas de processamento petroquímico

• Sistemas de geração de energia (linhas de vapor e condensado)

• Plataformas marítimas e offshore

• Sistemas de tratamento de água e filtragem industrial

• Sistemas HVAC e refrigeração

J-VALVES Vantagens de fabricação de engenharia

Como fabricante profissional de válvulas industriais, a J-VALVES fornece filtros em Y de alto desempenho projetados para condições industriais exigentes.

As principais vantagens incluem:

• Estrita conformidade com os padrões API, ASME e DIN

• Fundição de precisão e usinagem CNC para precisão dimensional

• Testes de pressão avançados e inspeção de qualidade

• Tamanho de malha personalizável, padrões de flange e opções de materiais

• Desempenho confiável em ambientes corrosivos e de alta pressão

~!phoenix_var71_0!~ ~!phoenix_var71_1!~

~!phoenix_var73_0!~ ~!phoenix_var73_1!~ ~!phoenix_var73_2!~

• Teste de resistência da casca

Conclusão

~!phoenix_var80_0!~ ~!phoenix_var80_1!~ ~!phoenix_var80_2!~

Com capacidade de fabricação avançada e controle de qualidade rigoroso, J-VALVES oferece filtros em Y de alto desempenho que atendem aos padrões internacionais e oferecem suporte à confiabilidade industrial de longo prazo.
