Projeto, desempenho e aplicações de válvulas gaveta industriais em sistemas de dutos de alta pressão

Introdução

As válvulas gaveta são uma das válvulas de isolamento mais amplamente utilizadas em sistemas de tubulações industriais. Eles são projetados para fornecer controle de fechamento total ou aberto , tornando-os ideais para aplicações onde são necessários fluxo em linha reta e perda mínima de pressão.

Na transmissão de petróleo e gás, plantas petroquímicas, sistemas de geração de energia e instalações de tratamento de água, as válvulas gaveta desempenham um papel fundamental para garantir o isolamento confiável dos meios de processo.

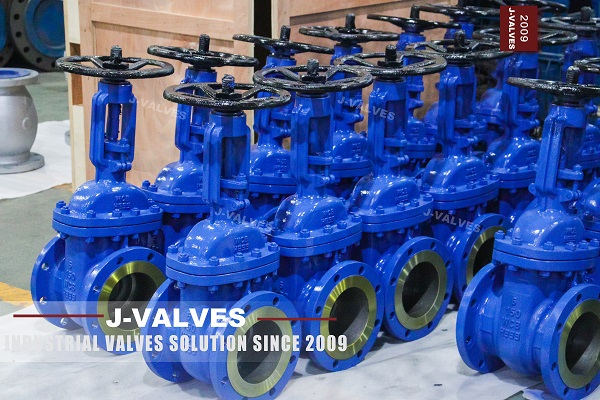

As válvulas gaveta mostradas na imagem representam válvulas gaveta industriais classe 150LB WCB flangeadas , comumente usadas em sistemas de tubulação de média pressão com altos requisitos de durabilidade. Fabricantes como J-VALVES fornecem soluções de válvulas gaveta projetadas de acordo com os padrões API e ASME para aplicações industriais globais.

O que é uma válvula gaveta?

Uma válvula gaveta é uma válvula de movimento linear que usa um disco plano ou em forma de cunha (gate) para controlar o fluxo de fluido.

Função básica:

• Totalmente aberto → caminho de fluxo desobstruído

• Totalmente fechado → fechamento hermético

• Não adequado para estrangulamento (abertura parcial)

As válvulas gaveta são projetadas para isolamento em vez de regulação de fluxo.

Características estruturais de válvulas gaveta industriais

1. Projeto de portão em cunha

O disco em forma de cunha garante:

• Vedação hermética sob pressão

• Risco de vazamento reduzido

• Contato estável com anéis de sede

2. Mecanismo de haste ascendente

O design da haste ascendente permite:

• Indicação visual de posição (aberto/fechado)

• Desgaste reduzido nas superfícies de vedação

• Fácil operação via volante ou atuador

3. Construção do capô aparafusado

O corpo da válvula normalmente inclui:

• Capô aparafusado para acesso de manutenção

• Vedação da junta de retenção de pressão

• Fácil inspeção e reparo interno

4. Conexão final flangeada

O design flangeado fornece:

• Forte integração de pipeline

• Fácil instalação e substituição

• Vedação confiável nos pontos de conexão

Como funcionam as válvulas gaveta em sistemas de dutos

O princípio de funcionamento é simples:

1. Volante ou atuador gira a haste

2. A haste move o portão para cima ou para baixo

3. Elevadores de portão → fluxo abre

4. O portão abaixa → o fluxo bloqueia totalmente

Este movimento linear garante turbulência e perda de pressão mínimas quando totalmente aberto.

Vantagens das válvulas gaveta em aplicações industriais

1. Baixa queda de pressão

Quando totalmente abertas, as válvulas gaveta fornecem:

• Caminho de fluxo direto

• Resistência mínima

• Alta eficiência no transporte por dutos

2. Forte desempenho de vedação

Superfícies de vedação usinadas com precisão garantem:

• Desligamento confiável

• Risco de vazamento reduzido

• Estabilidade a longo prazo

3. Adequado para sistemas de alta pressão

As válvulas gaveta WCB como as da imagem são amplamente utilizadas em:

• Sistemas classe 150LB–600LB

• Oleodutos de petróleo e gás

• Sistemas de água e vapor

4. Construção Industrial Durável

O corpo WCB em aço carbono fornece:

• Alta resistência mecânica

• Boa resistência à temperatura

• Longa vida útil em condições industriais

Considerações sobre materiais e engenharia

Os materiais comuns da válvula gaveta incluem:

• WCB (Aço Carbono): aplicações industriais em geral

• Aço Inoxidável (CF8/CF8M): ambientes corrosivos

• Liga de aço: alta temperatura e alta pressão

• Aço de baixa temperatura (LF2): sistemas criogênicos

J-VALVES seleciona materiais com base na classe de pressão, faixa de temperatura e características do meio para garantir desempenho ideal.

Aplicações de válvulas de portão

As válvulas gaveta são amplamente utilizadas em:

• Dutos de transmissão de petróleo e gás

• Sistemas de processamento de refinaria

• Plantas petroquímicas

• Instalações de geração de energia

• Sistemas de abastecimento de água e águas residuais

• Tubulações de vapor industriais

Melhores práticas operacionais e de manutenção

Para garantir confiabilidade a longo prazo:

• Evite operação de abertura parcial

• Inspecione regularmente a gaxeta da haste

• Lubrifique as roscas da haste quando necessário

• Verifique o aperto dos parafusos do flange

• Realize testes de pressão periódicos

A operação adequada prolonga significativamente a vida útil da válvula.

Qualidade de fabricação e testes – J-VALVES Força de engenharia

J-VALVES produz válvulas gaveta industriais com rigorosos sistemas de controle de qualidade:

Principais processos de fabricação:

• Fundição de precisão do corpo WCB

• Usinagem CNC de superfícies de vedação

• Montagem sob ambiente controlado

• Revestimento anticorrosivo de superfície

Procedimentos de teste:

• Teste de casco hidrostático

• Teste de vazamento no assento

• Inspeção dimensional

• END (ensaios não destrutivos)

Estes garantem a conformidade com os padrões API 600/API 6D e ASME.

Válvula gaveta versus outros tipos de válvula

Conclusão

As válvulas gaveta continuam sendo um dos componentes mais essenciais em sistemas de tubulações industriais devido à sua estrutura simples, vedação confiável e excelentes características de fluxo. As válvulas gaveta flangeadas WCB mostradas na imagem são amplamente utilizadas em aplicações de média pressão onde durabilidade e segurança são necessárias.

Com recursos avançados de fabricação e controle de qualidade rigoroso, a J-VALVES fornece válvulas gaveta de alto desempenho que garantem confiabilidade de longo prazo e operação estável em setores industriais globais.
