As válvulas borboleta wafer comuns são fixadas por flanges em ambos os lados da tubulação. Se qualquer um dos flanges for removido, a válvula cairá, exigindo procedimentos tediosos de despressurização e desmontagem da tubulação.
As válvulas borboleta tipo lug apresentam saliências rosqueadas integralmente fundidas ao redor do corpo da válvula. A válvula pode ser fixada com parafusos de apenas um flange. Ao realizar a manutenção de um trecho da tubulação, a linha oposta não precisa ser drenada, reduzindo o tempo de inatividade em mais de 70%. São válvulas indispensáveis para plantas industriais de produção contínua em grande escala.
Em comparação com as válvulas borboleta flangeadas de deslocamento triplo , os corpos wafer têm paredes mais finas, reduzindo o peso total em 30%. Isto diminui a carga de rolamento nos suportes da tubulação e reduz os custos de engenharia civil e suportes de suporte – o benefício é especialmente importante para tubulações de 16 polegadas ou mais.
Todas as válvulas borboleta tipo lug J-VALVES suportam duas faces de vedação de flange: face elevada RF e vedação metálica de junta tipo anel RTJ.
Os assentos macios são aplicáveis para água e ar limpos em temperatura ambiente; sedes rígidas de metal são projetadas para meios de alta temperatura e alta pressão, incluindo vapor superaquecido, petróleo e gás, carvão pulverizado, etc. A classificação de pressão Classe 150 pode suportar temperaturas máximas de trabalho de até 425°C.
O corpo da válvula de grande diâmetro de 16 polegadas é fundido como uma peça única para eliminar riscos de vazamento de corpos divididos, em total conformidade com os padrões de materiais ASTM A216 WCB. Cada corpo de válvula é fornecido com um relatório de teste de material de espectro completo.
As superfícies internas e externas são revestidas com tinta anticorrosiva rica em epóxi e zinco. Conforme mostrado nas fotos da oficina, as válvulas acabadas apresentam revestimento protetor branco uniforme, resistindo à ferrugem durante armazenamento interno de longo prazo ou serviço externo.
O design de deslocamento triplo do disco e da haste elimina o atrito da sede durante a abertura e o fechamento, evitando a abrasão causada pela erosão média.
A sede metálica rígida é revestida com liga Stellite 6, alcançando o padrão de vazamento zero Classe VI. Sua vida útil é mais que o dobro da vida útil das válvulas borboleta de deslocamento único comuns , tornando-a ideal para meios inflamáveis e explosivos de petróleo e gás.
Os redutores de engrenagem helicoidal são fabricados internamente de forma independente, com torque perfeitamente compatível com válvulas de grande diâmetro de 16 polegadas, proporcionando operação manual suave.
Eles podem ser perfeitamente equipados com atuadores elétricos à prova de explosão e atuadores pneumáticos sem suportes de transição extras. As válvulas completas são totalmente calibradas antes da entrega para instalação direta no local pelos clientes.
Moldes de 2' a 48' estão sempre estocados na oficina, junto com blanks semiacabados para Classe 150LB e 300LB. Pedidos em massa de centenas de unidades podem ser entregues em 30 dias.

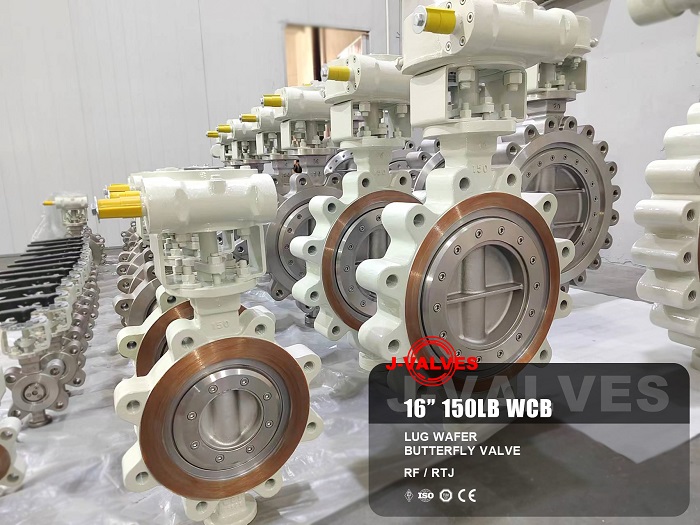

Conforme visto na foto da fábrica, dezenas de válvulas borboleta tipo lug de 16 polegadas são montadas simultaneamente sob processos padronizados de inspeção de qualidade. Cada válvula passa por testes duplos: teste de pressão hidrostática do casco e teste de estanqueidade ao ar da sede.
62 conjuntos de válvulas borboleta tipo wafer WCB de 16' e 150LB foram adotados para a renovação da tubulação principal de água circulante em uma usina termelétrica no norte da China.
As válvulas borboleta flangeadas originais do estilo antigo eram pesadas, sobrecarregando os suportes da tubulação, e o desligamento total da tubulação era obrigatório para manutenção, causando enormes perdas de produção.
Depois de mudar para válvulas borboleta lug wafer , o peso mais leve facilita a carga de suporte e a manutenção unilateral elimina o desligamento completo da linha. O tempo de inatividade anual para manutenção é reduzido em mais de 200 horas, proporcionando resultados notáveis de economia de energia e melhoria de eficiência.
Um fabricante completo de equipamentos químicos no Oriente Médio faz pedidos em grandes quantidades de longo prazo para válvulas borboleta lug wafer , cobrindo tamanhos 10'~18' Classe 150LB WCB com configuração de vedação de metal RTJ.
Ponto problemático do cliente: Projetos no exterior exigem auditorias de certificação rigorosas, mas a maioria dos fornecedores de válvulas não consegue fornecer documentação API e CE completa em inglês.
J-VALVES fornece conjuntos completos de certificados de materiais em inglês, relatórios de testes de pressão e certificações API junto com as remessas. As válvulas apresentam resistência à corrosão salina e alcalina para ambientes costeiros externos. Mantivemos um fornecimento estável por 4 anos consecutivos e nos tornamos seu fornecedor exclusivo de válvulas borboleta na China.
Para condições de trabalho de alta pressão com furos acima de 14 polegadas, priorize corpos de alça fundidos de peça única. As saliências soldadas podem rachar sob pressão prolongada.
Para meios de alta temperatura nas indústrias químicas de petróleo, gás e carvão, a vedação rígida de metal triplo offset é obrigatória; assentos macios de borracha comuns não são aceitáveis.
Para projetos de exportação, verifique antecipadamente se o fabricante possui certificações de exportação API 6D e CE completas para evitar atrasos no desembaraço aduaneiro.
