As válvulas de gaveta criogênicas são equipamentos de isolamento críticos para tubulações de GNL, separação de ar e transporte de produtos químicos líquidos, projetadas com haste estendida para evitar danos por congelamento do atuador sob baixas temperaturas variando de -29°C a -46°C. Dois materiais de fundição convencionais são o aço carbono WCB e o aço carbono de baixa temperatura LCB. Desde 2009, a J-VALVES fornece válvulas gaveta criogênicas de haste estendida ASME de 12' 300LB personalizadas para serviços criogênicos de gama completa.
WCB: Aço carbono geral, temperatura mínima de serviço -29 ℃, ideal para gasodutos de gás natural e propano com custo moderado e resistência à pressão estável.
LCB: Aço carbono especial de baixa temperatura com tratamento térmico de impacto criogênico, temperatura mínima de trabalho -46 ℃, material padrão para GNL, etileno líquido e amônia líquida, excelente tenacidade para evitar fraturas frágeis sob condições de frio profundo.

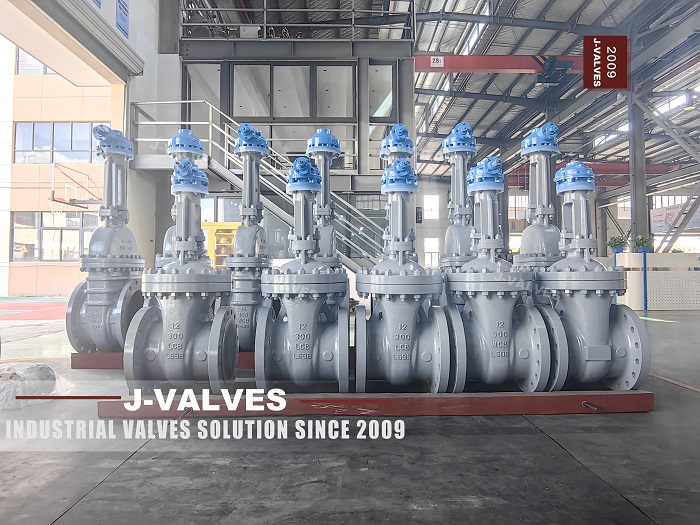

As produzidas em massa válvulas gaveta 300LB de 12 polegadas mostradas nas fotos de fábrica são do tipo criogênico de haste estendida padrão J-VALVES, corpo LCB/WCB intercambiável, conexão flangeada Classe 300, perfeita para tubulação principal de grandes tanques de armazenamento criogênico.
Design anticongelante de haste estendida dividida isolada
A estrutura de isolamento térmico multicamadas separa completamente o atuador pneumático do corpo da válvula fria. A gaxeta multiestágio de baixa temperatura evita congelamento e rachaduras na gaxeta abaixo de -46 ℃, resolvendo o problema de vazamento de válvulas de gaveta de haste curta padrão para terminais externos de tanques de GNL.
Testes criogênicos não destrutivos completos para o corpo da válvula LCB
Todos os corpos fundidos LCB passam no teste de impacto criogênico, inspeção de partículas magnéticas e teste de vazamento hidrostático e pneumático. Cada válvula gaveta criogênica Classe 300 realiza teste de estanqueidade ao ar 1,1 vezes avaliado, atendendo ao requisito de vazamento zero API 6D. Os corpos WCB são testados sob condições simuladas de baixa temperatura para garantir uma operação estável a -29°C.
Fundição de precisão para furo grande de 12'
O processo de fundição por cera perdida proporciona um caminho de fluxo interno suave sem furo de areia para reduzir a resistência ao fluxo médio. O flange espesso reforçado evita deformação e infiltração sob serviço criogênico de alta pressão Classe 300 de longo prazo.
Certificação de exportação completa
As válvulas criogênicas J-VALVES são certificadas com API 6D, CE, ISO9001. As válvulas de gaveta criogênicas LCB e WCB são exportadas a granel para projetos de GNL no Sudeste Asiático e no Oriente Médio com um conjunto completo de documentos de certificação alfandegária.
Material | Temperatura mínima | Meio adequado | Projeto Típico |
WCB | -29°C | Gás natural, propano, águas residuais de baixa temperatura | Estação de distribuição de gás da cidade, gasoduto criogênico suave químico de carvão |
LCB | -46℃ | GNL, amônia líquida, etileno líquido, CO2 líquido | Terminal de recebimento de GNL, tanque de armazenamento criogênico, unidade de separação de ar, planta de gás liquefeito no exterior |
Em 2025, um terminal de recebimento de GNL do Sudeste Asiático comprou 42 conjuntos de válvulas de gaveta criogênicas de haste estendida LCB de 12' e 300LB para a tubulação de isolamento principal do tanque. O cliente sofreu vazamentos internos frequentes e congelamento do atuador com válvulas de haste curta convencionais. Depois de mudar para J-VALVES válvulas de gaveta criogênicas LCB , nenhum vazamento e nenhuma falha de congelamento foram registrados em 18 meses contínuos, reduzindo o custo de manutenção no local em 60%.
Uma planta química de carvão do noroeste da China encomendou 86 conjuntos de válvulas criogênicas de haste estendida WCB para tubulação de recuperação de propano. Todas as unidades operam de forma estável sob alta pressão Classe 300 durante todo o ano e passaram no teste de pressão criogênica de supervisão de segurança de terceiros.
Escolha econômica uma válvula de gaveta criogênica WCB se a temperatura média estiver acima de -29 ℃ para serviço comum de gás natural. O corpo de aço carbono de baixa temperatura tratado termicamente LCB é obrigatório para meios frios profundos, como GNL e amônia líquida. Fundada em 2009, a J-VALVES é especializada em válvulas criogênicas industriais. O estoque de fundição em branco de válvulas de gaveta criogênicas Classe 300 LCB/WCB de 12' está disponível para entrega em massa dentro de 7 a 15 dias úteis, a personalização de desenho não padrão é suportada.
