Se as válvulas de esfera montadas em munhão para tubulações de alta pressão podem manter uma operação estável e livre de vazamentos por um longo prazo, depende inteiramente da tecnologia de usinagem de todos os componentes principais, incluindo o corpo da válvula, a esfera e as sedes da válvula. Muitos fabricantes de válvulas no mercado simplesmente montam produtos semiacabados terceirizados com precisão insuficiente, resultando em vazamentos internos frequentes após o comissionamento. Como fabricante original de válvulas de esfera montadas em munhão, a J-VALVES possui uma linha de produção completa de processo completo, abrangendo forjamento, usinagem CNC, lapidação, montagem e testes de pressão. Combinado com fotos de oficinas no local de válvulas esfera munhão acabadas em massa , elaboramos abaixo cada procedimento de produção rigorosamente controlado.
Todos os corpos de válvulas de esfera munhão são formados por meio de tecnologia de forjamento para eliminar porosidade e defeitos de bolhas comuns em corpos de válvulas fundidos. Os corpos das válvulas de aço carbono adotam aço forjado A105 e forjados WCB, enquanto os corpos das válvulas de aço inoxidável/aço duplex são forjados integralmente. Todas as matérias-primas recebidas passam por reinspeção de material espectrométrico e materiais não qualificados são rejeitados diretamente.
Na fase de usinagem de desbaste, mandriladoras de piso grandes são usadas para usinagem de cavidades e processamento de furos passantes de flanges, com tolerâncias reservadas para usinagem de acabamento. Enquanto isso, testes não destrutivos UT e MT são realizados em corpos de válvulas para detectar possíveis rachaduras internas em peças forjadas, eliminando o risco de falha de ruptura sob alta pressão desde o início.
A esfera serve como componente de vedação do núcleo das válvulas esfera montadas em munhão . Nossa fabricação de esferas consiste em três procedimentos: torneamento, tratamento térmico e lapidação espelhada:
Tornos CNC realizam torneamento de desbaste e acabamento em peças brutas de esferas para garantir precisão dimensional esférica básica;
As esferas de aço inoxidável passam por tratamento térmico de nitretação em baixa temperatura para aumentar a dureza da superfície, proporcionando resistência superior ao desgaste e à erosão;
Equipamento especializado de lapidação de esferas realiza polimento progressivo com lixa multigraduada e composto diamantado. A rugosidade final da superfície esférica atinge Ra0,02μm, alcançando contato perfeito com as faces de vedação da sede da válvula e estanqueidade Classe VI zero.
Conforme mostrado nas fotos da oficina de válvulas esfera munhão de grande diâmetro produzidas em massa , todas as esferas são auto lapidadas internamente. Não há risco de vedar lacunas causadas por esferas ásperas terceirizadas de baixa qualidade.
As sedes das válvulas de esfera montadas em munhão adotam a tecnologia de soldagem de revestimento duro Stellite. Após a soldagem de sobreposição, o torneamento de acabamento CNC é realizado em chanfros de vedação com tolerâncias controladas em ± 0,002 mm. As hastes das válvulas são integralmente forjadas, com ranhuras limite anti-explosão e estruturas condutoras antiestáticas usinadas para atender aos padrões API 6D de segurança contra incêndio e antiestática.
Todos os componentes de vedação são fabricados na mesma fábrica, apresentando compatibilidade dimensional muito superior em comparação com válvulas montadas a partir de peças terceirizadas dispersas. As válvulas operam suavemente sem emperrar durante a comutação de pressão alta-baixa, com resiliência de vedação estável.
Corpos de válvulas, esferas e sedes totalmente usinados são transferidos para uma oficina de montagem fechada e livre de poeira. Todos os funcionários usam uniformes de trabalho livres de poeira para limpar rebarbas metálicas e partículas de poeira de todos os componentes, evitando que pequenos detritos arranhem as superfícies de vedação.

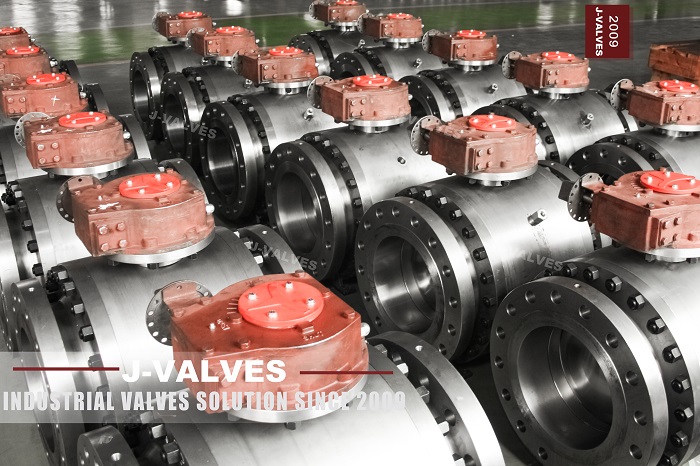

Operadores de engrenagem helicoidal e atuadores elétricos são pré-instalados simultaneamente em válvulas esfera munhão de grande diâmetro. Os técnicos ajustam o torque de comutação e os indicadores de posição da válvula, completam o aterramento antiestático e preenchem a vedação resistente ao fogo. Todas as válvulas acabadas apresentam uma aparência elegante e uniforme. Como pode ser visto nas fotos das válvulas esfera munhão completadas em massa , os processos de montagem unificados e padronizados garantem um desempenho consistente de cada unidade.
Após a montagem, cada válvula esfera montada em munhão é enviada para a estação de teste de pressão para passar por três testes rigorosos em total conformidade com os padrões API 6D:
Teste de resistência hidrostática da carcaça: Mantenha 1,5 vezes a pressão nominal por 30 minutos com infiltração zero;
Teste de estanqueidade da sede pneumática de alta pressão: Mantenha 1,1 vezes a pressão nominal por 5 minutos com vazamento zero de bolhas;
Reteste de estanqueidade ao ar de baixa pressão: Simule as condições de operação da tubulação de baixa pressão para verificar o desempenho da compensação de vedação.
Qualquer válvula que não passe nos testes de pressão será desmontada e refeita imediatamente. Todos os dados de teste são arquivados permanentemente e os certificados oficiais de teste de pressão são fornecidos junto com as remessas para que os clientes possam rastrear os registros de inspeção a qualquer momento.
Nossa linha de produção de usinagem totalmente interna e independente elimina a dependência de componentes principais terceirizados, reduzindo drasticamente os prazos de entrega de válvulas esfera montadas em munhão . Testes não destrutivos de processo completo mais testes de pressão tripla reduzem as taxas de falhas de válvulas no local em 90%. Apoiamos válvulas esfera munhão customizadas com dimensões especiais e materiais exóticos. Os processos de revestimento duro e tratamento térmico podem ser ajustados para se adequar ao gás natural ácido, aos produtos químicos do carvão e a outros meios corrosivos agressivos. Nossas válvulas foram exportadas para vários projetos de petróleo e gás de alta pressão no Oriente Médio e na Ásia Central durante anos. Os clientes relatam que nossas válvulas esfera munhão operam sem manutenção por anos consecutivos, reduzindo os custos de manutenção a longo prazo em comparação com válvulas esfera fabricadas convencionalmente.
Se você deseja visitar a oficina de usinagem de precisão da J-VALVES para válvulas esfera montadas em munhão , solicitar vídeos do processo de fabricação ou obter soluções personalizadas para válvulas esfera munhão de grande diâmetro, não hesite em entrar em contato com nossa equipe de vendas para consulta.
