| Quantidade: | |
|---|---|
Q41F
J-VALVES
BV17
Informações básicas

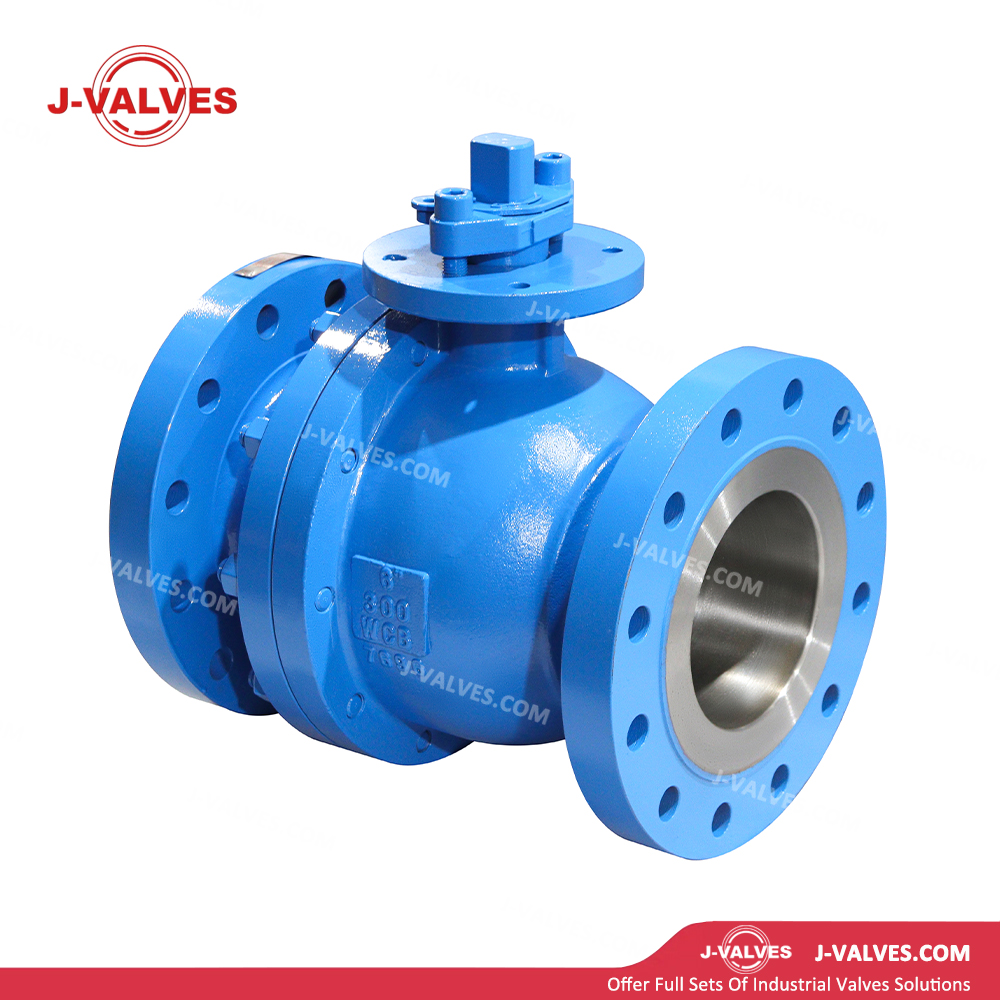

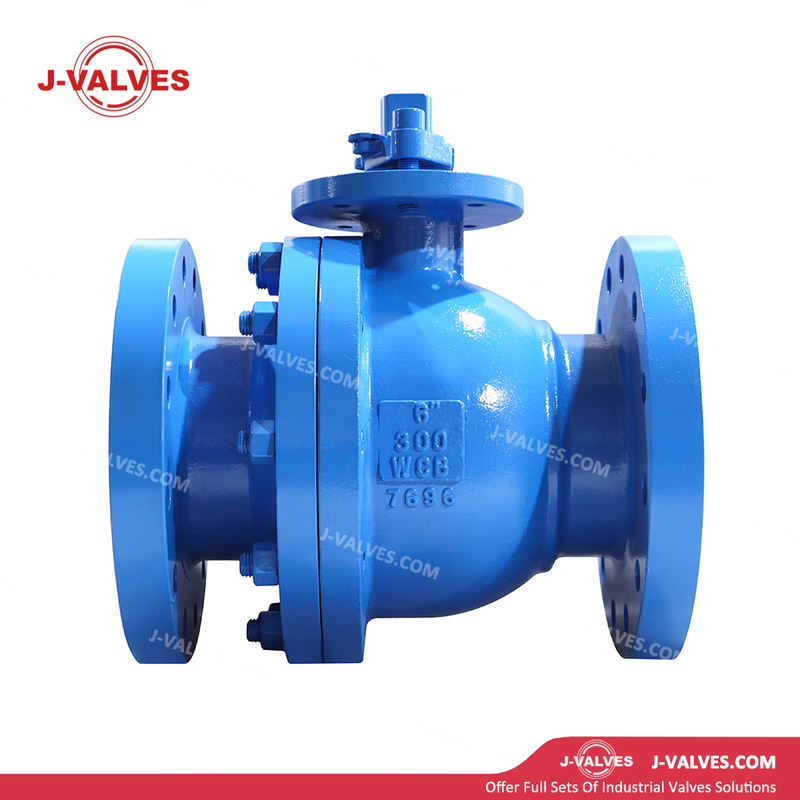

Nome: 2pc Flange de aço fundido Válvula de esfera flutuante
Fabricante: Zhejiang J-VALVES Fluid Equipment co., Ltd
Recursos de design
Processo de fundição de precisão
Blow - OUT Proof Haste Design

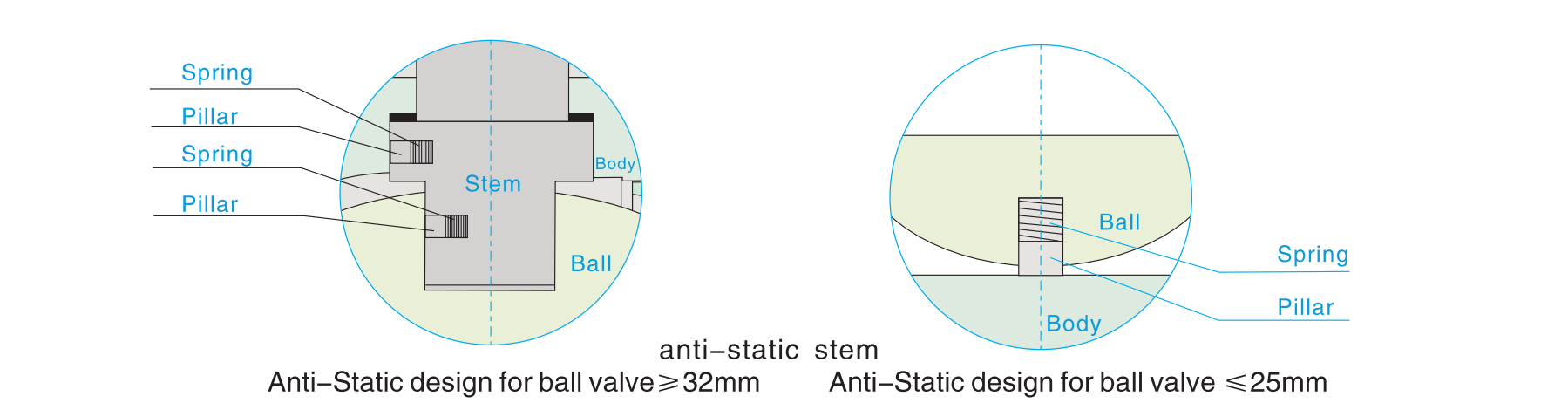

Equipado com dispositivo anti -estático
Com alça de travamento
Tem interface de montagem direta ISO 5211
Está em conformidade com o API607 Fire - Prova Standard
Especificações
Tamanho: 1/2 ' - 10 '
Padrão de design: API608/API6D
Flange Standard: ASME B16.5
Face - To - Dimensão da face: ASME B16.10
Padrão de teste: API598
Materiais
Corpo: WCB/CF8/CF8M
Bola: SS304/SS316
STEM: SS304/SS316
SEAT: PTFE/RPTFE/PPL
Outros materiais especiais, como aço inoxidável duplex, aço inoxidável super duplex, bronze, liga de titânio, inconel, monel etc. também podem ser usados para fabricação.
Condições operacionais
Temperatura de trabalho (WT): -27 ~ 150 ~ 220 ° C ~ 280 ° C
Pressão de trabalho (WP): 150lb - 300lb ~ 600lb

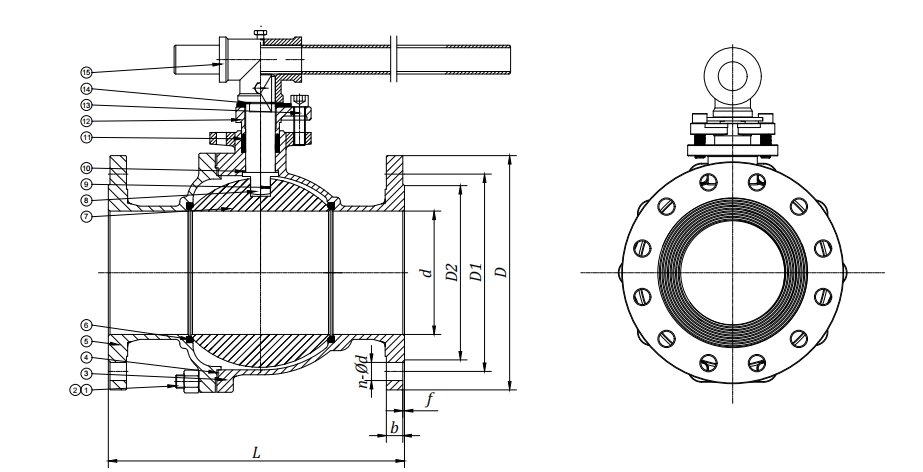

Desenhos técnicos
Desenho de válvulas de bola flutuante.pdf
Por que escolher nossas válvulas de bola flutuantes?

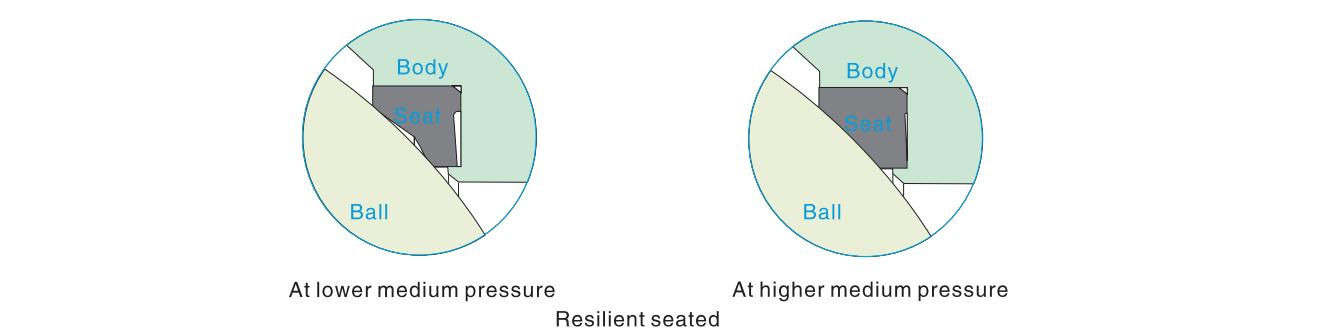

1. Válvulas de esferas flutuantes do vedação do assento de leito
O design da estrutura do anel de vedação elástico foi adotado para válvulas de esferas flutuantes. Esse design do assento apresenta uma maior taxa de pressão de vedação entre a superfície de tenra e a bola quando a pressão média diminui, onde a área de contato é menor. Assim, o selo confiável é garantido. Quando a pressão média aumenta, a área de contato entre o anel e a bola se torna maior à medida que o anel de vedação da bola se transforma elasticamente para empreender a força maior empurrada pelo meio sem nenhum dano.

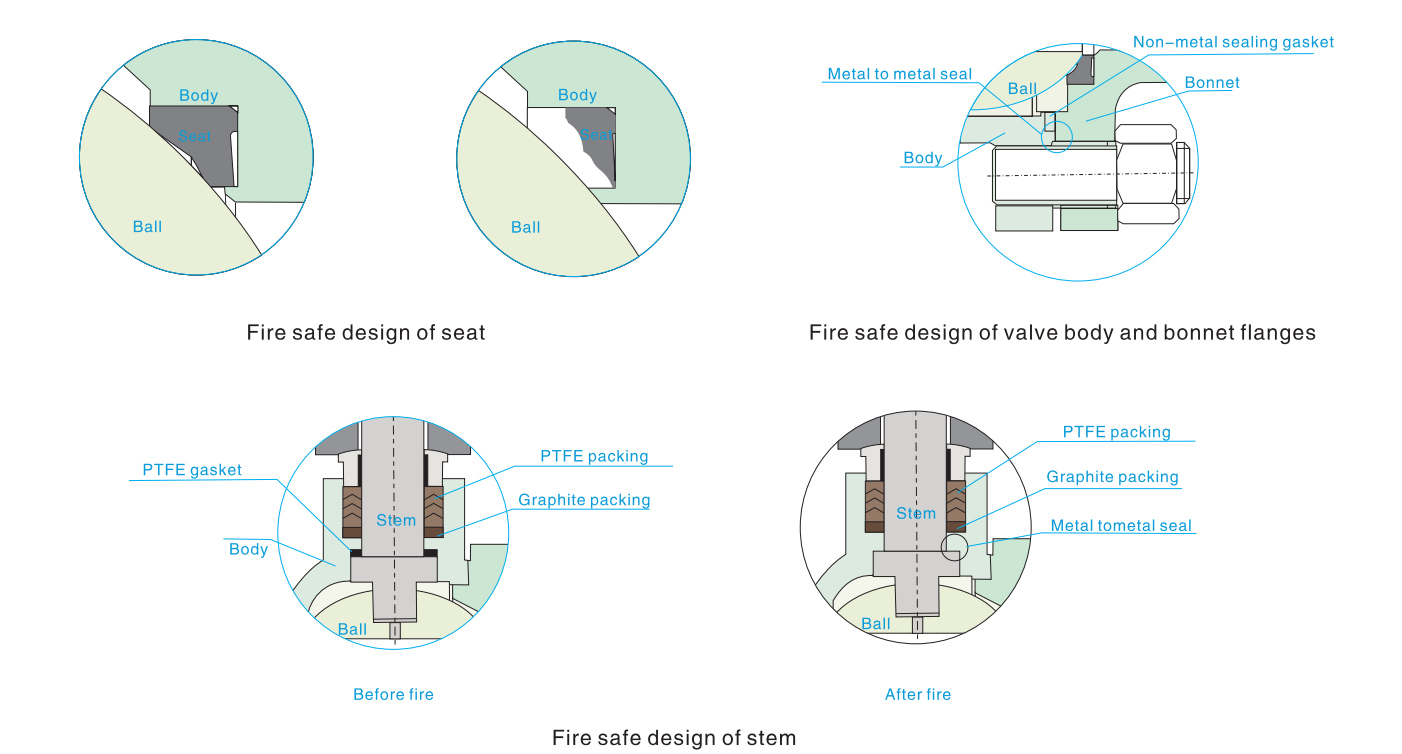

2. Válvulas de esfera flutuantes de design seguro de incêndio
Com a válvula aquecida em uma aplicação de incêndio, as peças de material não metal, como anel de vedação de assento de PTFE, a junta do banco traseiro da haste, a embalagem da glândula e a junta de vedação entre o corpo e a capô pode desintegrar ou ser danificada por um selo de metal de alta temperatura. Conforme exigido pelos clientes, os Vallves de bola flutuantes de J-VALVES com design seguro de incêndio podem atender ao requisito de API607, API 6FA, BS 6755 e JB/T 6899.

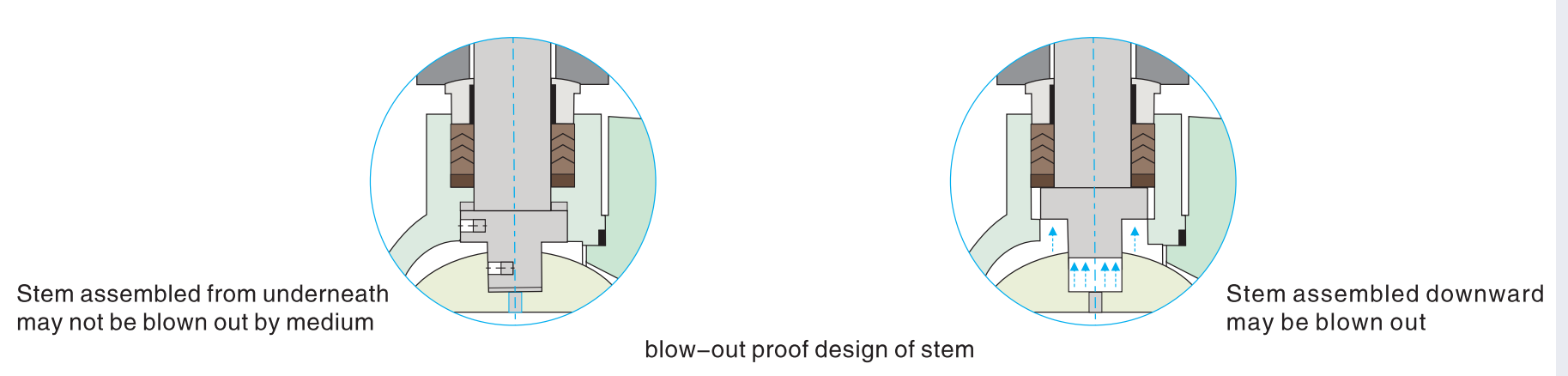

3. Válvulas de esferas flutuantes de vedação de caule confiáveis
O design da prova de explosão foi adotado para o caule para garantir que, mesmo que a pressão na cavidade do corpo suba acidentalmente e o flange de embalagem se torne inválido, o caule pode, não ser explodido por médio. O caule apresenta o design com um banco traseiro, sendo montado por baixo. A força de vedação contra o banco traseiro aumenta à medida que a pressão média se torna maior. Portanto, o selo confiável do caule pode ser garantido sob pressão média variável.

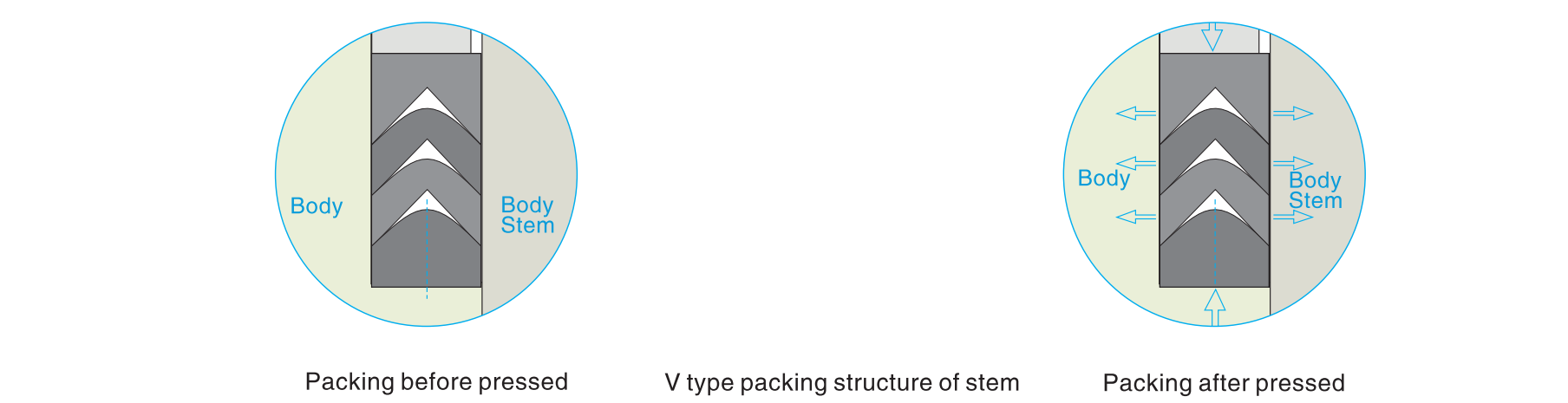

A estrutura de empacotamento do tipo V foi empregada para transformar eficazmente a força de empurrão do flange da glândula e a pressão média na força de vedação contra o caule.

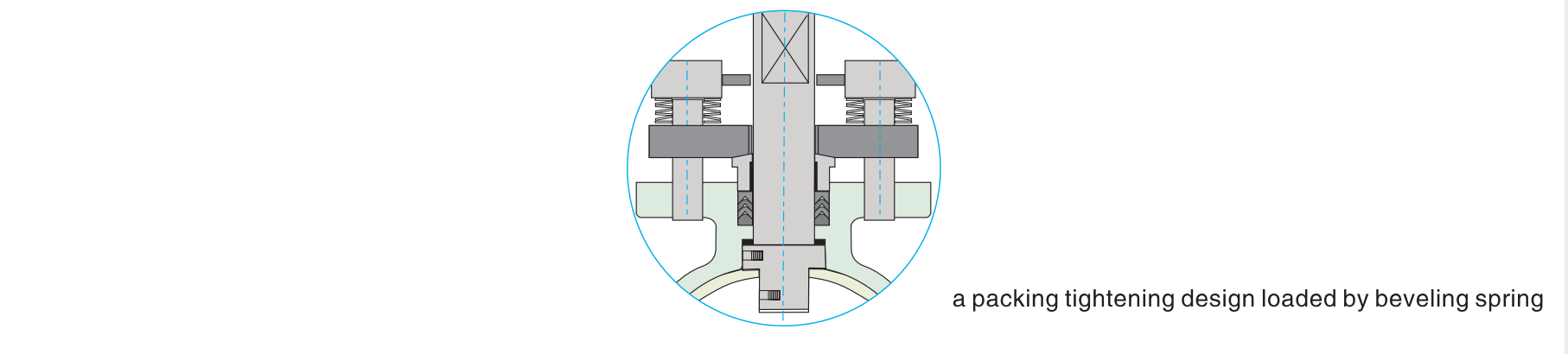

Com base nos requisitos dos clientes, um design de aperto de embalagem pode ser empregado para obter vedação de embalagem de haste mais confiável, que é carregada por uma mola chanfrada.
4. Anti-Staticfeature Floating Ball Válvulas

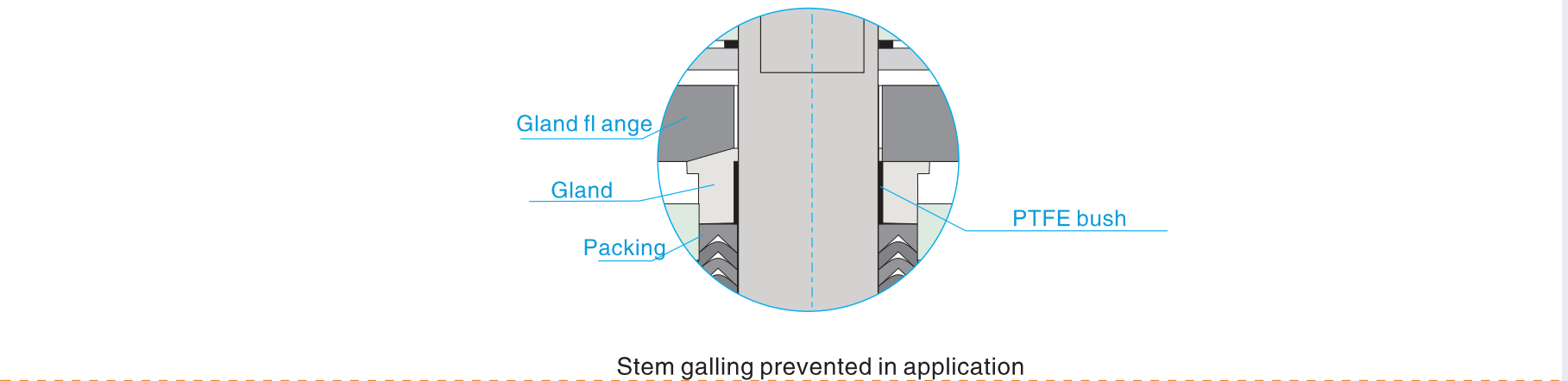

O design tradicional do flange de embalagem foi imorizado para ter uma estrutura de duas peças, ou seja, como uma placa de flange de embalagem e um seguidor, o último entra em contato com a placa do flange com superfície esférica. Assim, o seguidor permanece sempre vertical e é revestido internamente com um mato de PTFE para impedir a angústia e o atrito entre o caule, o que também pode reduzir o torque de operação da válvula.

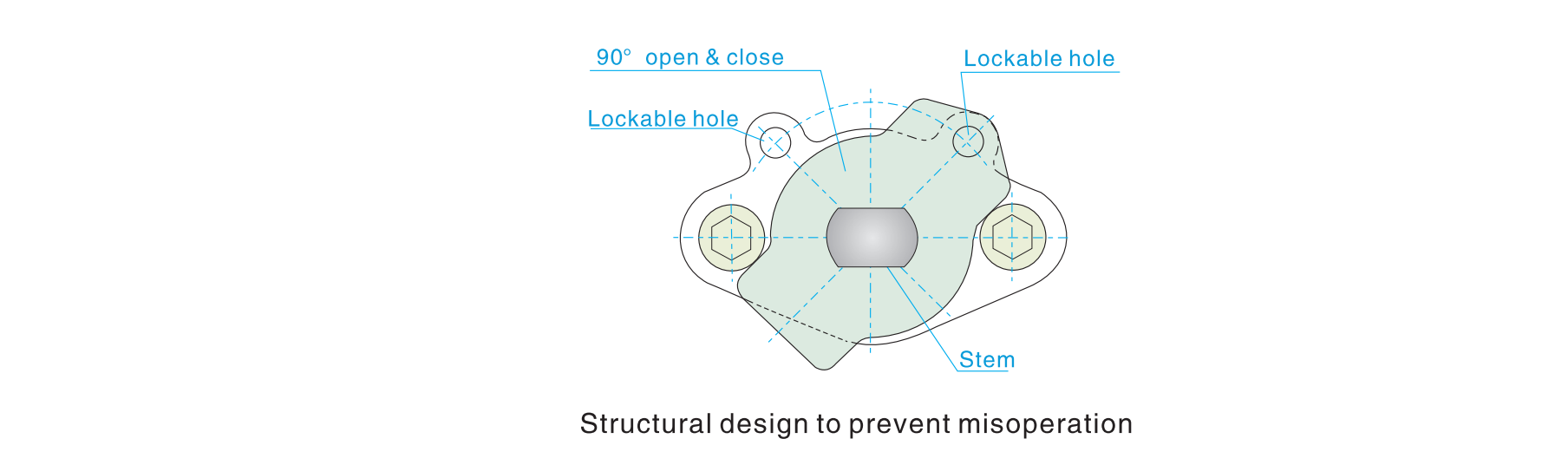

5. Prevenção da operação de gear
Para impedir que a válvula de esfera da operação de engrenagem, foi fornecida a trava de chave com 90 do bloco de posicionamento aberto e próximo, que pode ser travável conforme necessário. Na cabeça do caule, onde a alavanca se fixa, um plano é tão projetado para a válvula se abre com a alavanca na tubulação de parallo e, com a alavanca de alavanca direita para a tubulação, a válvula está fechada. Portanto, é garantido que o indicador de válvula de aberto e próximo nunca possa cometer erro.
