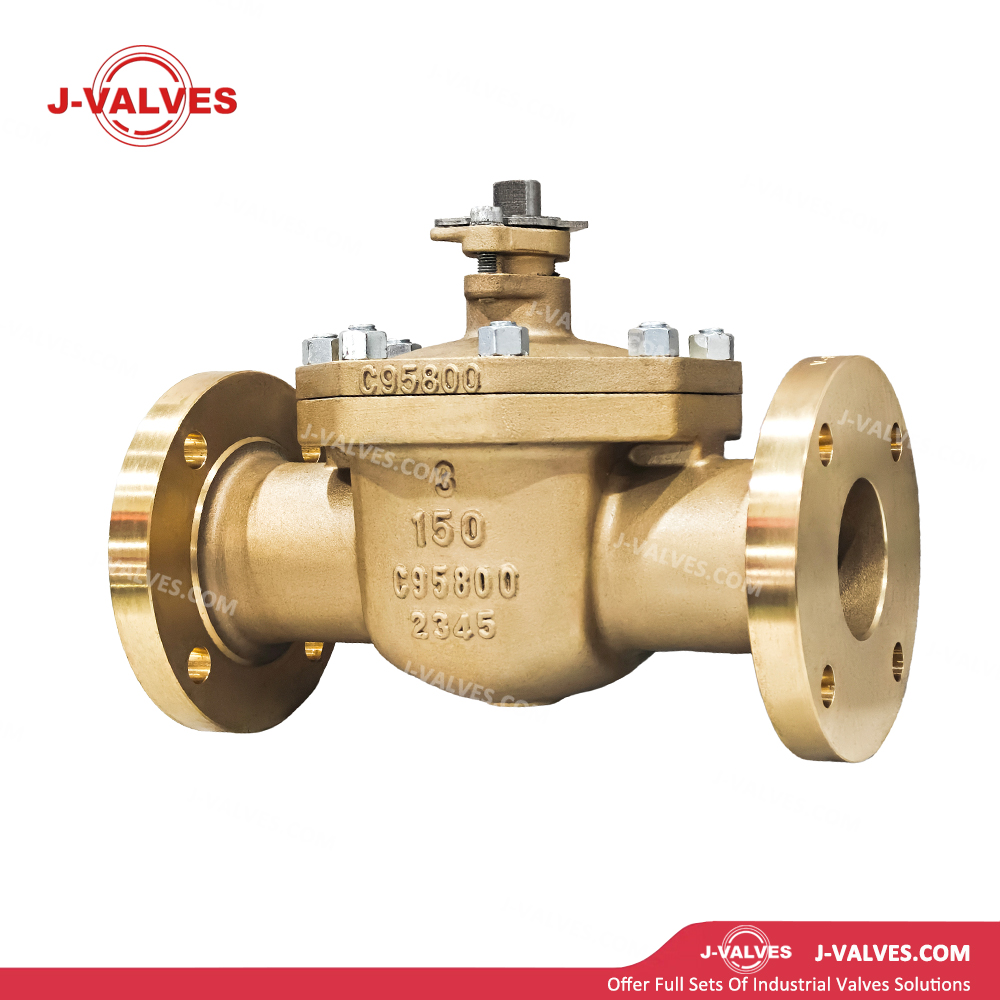

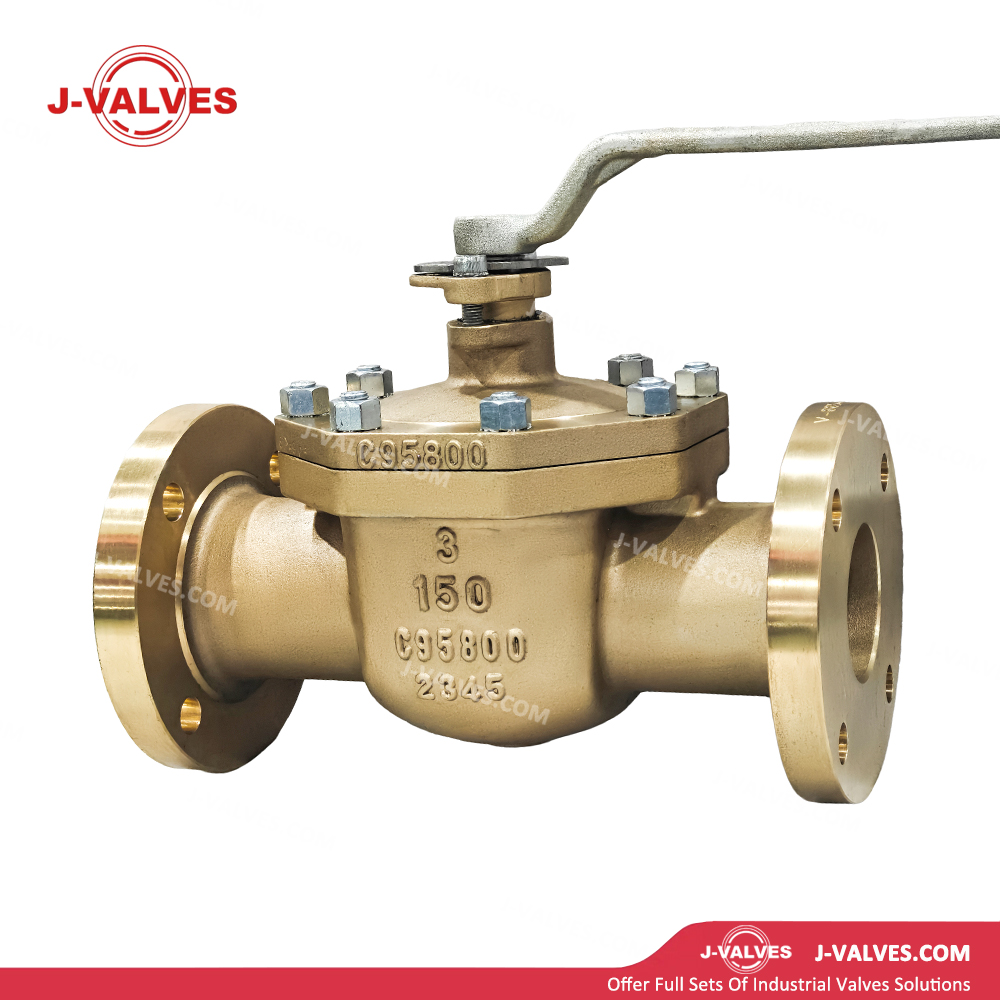

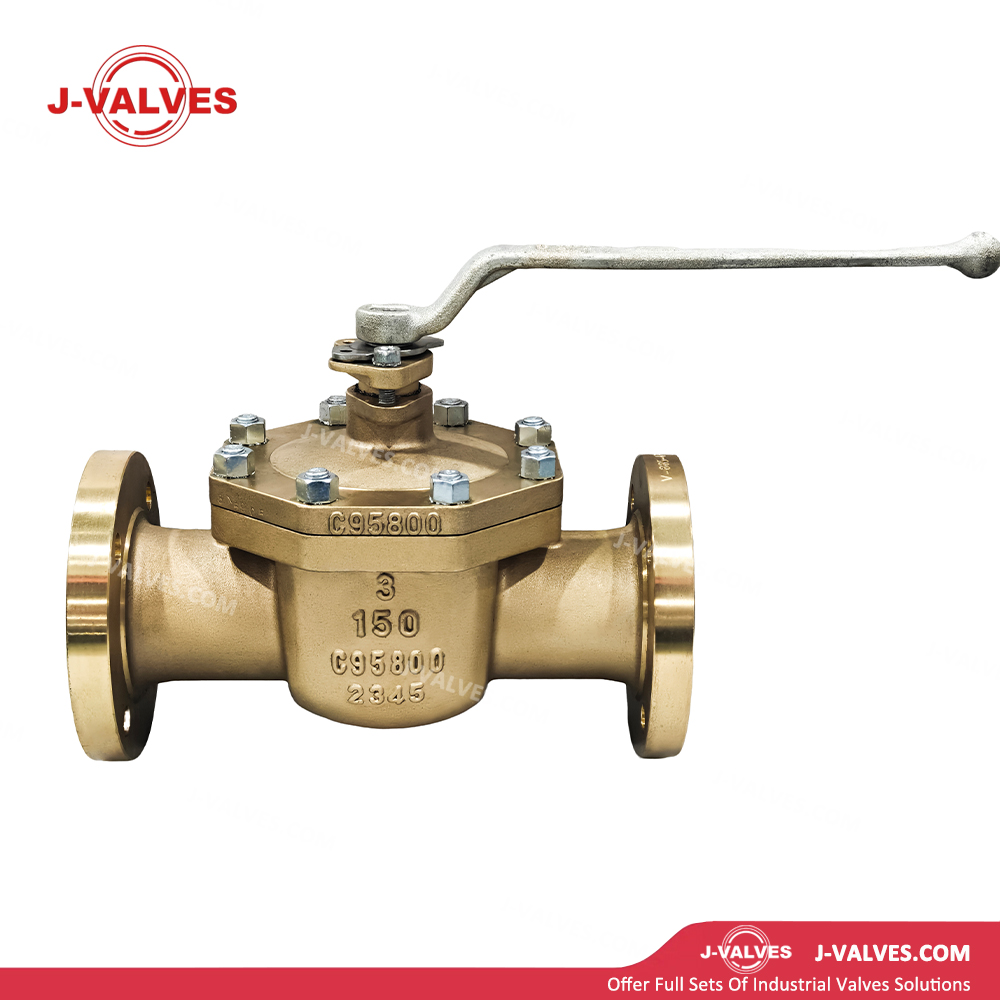

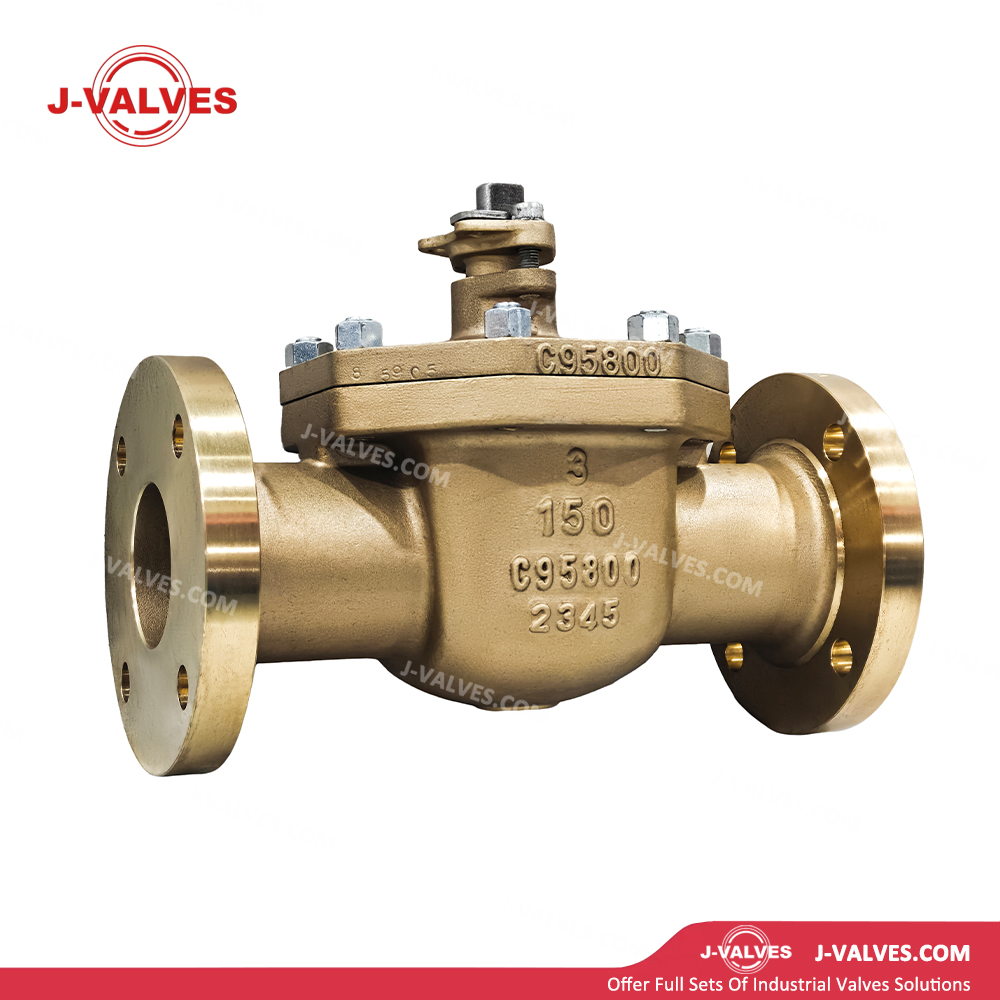

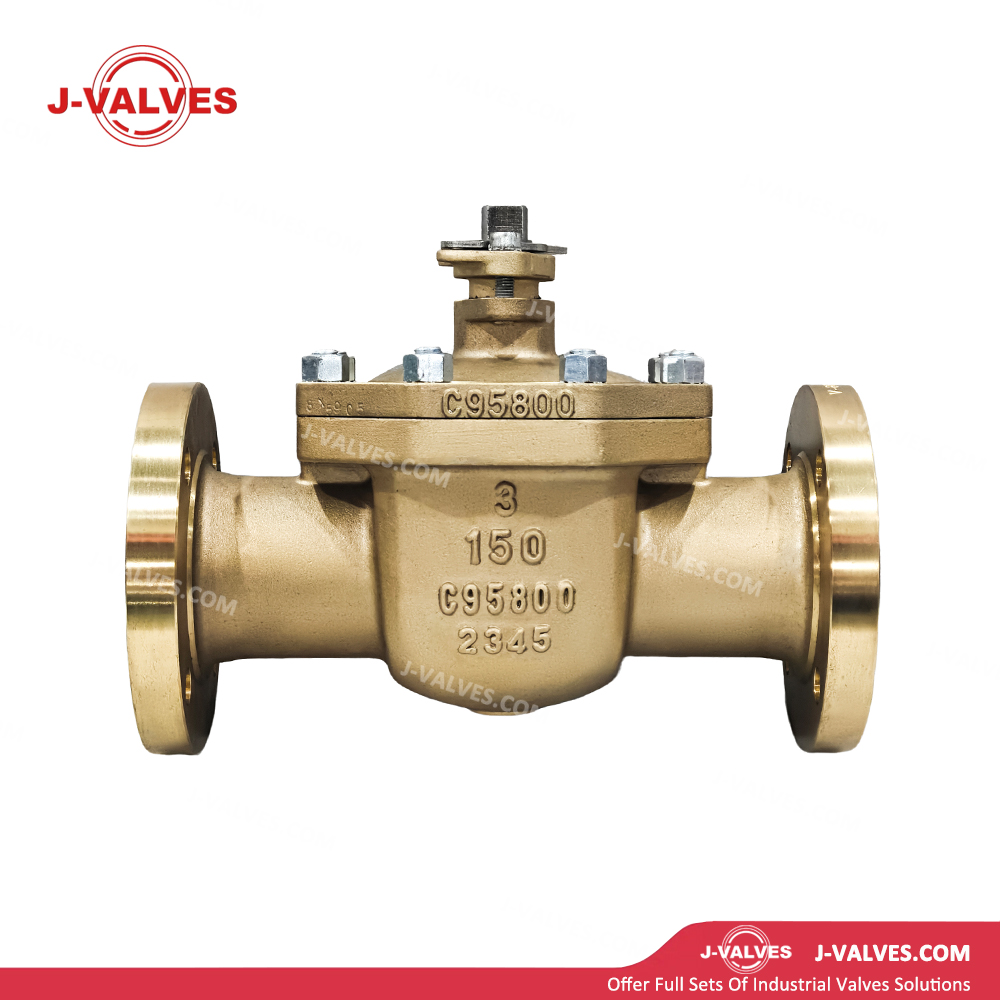

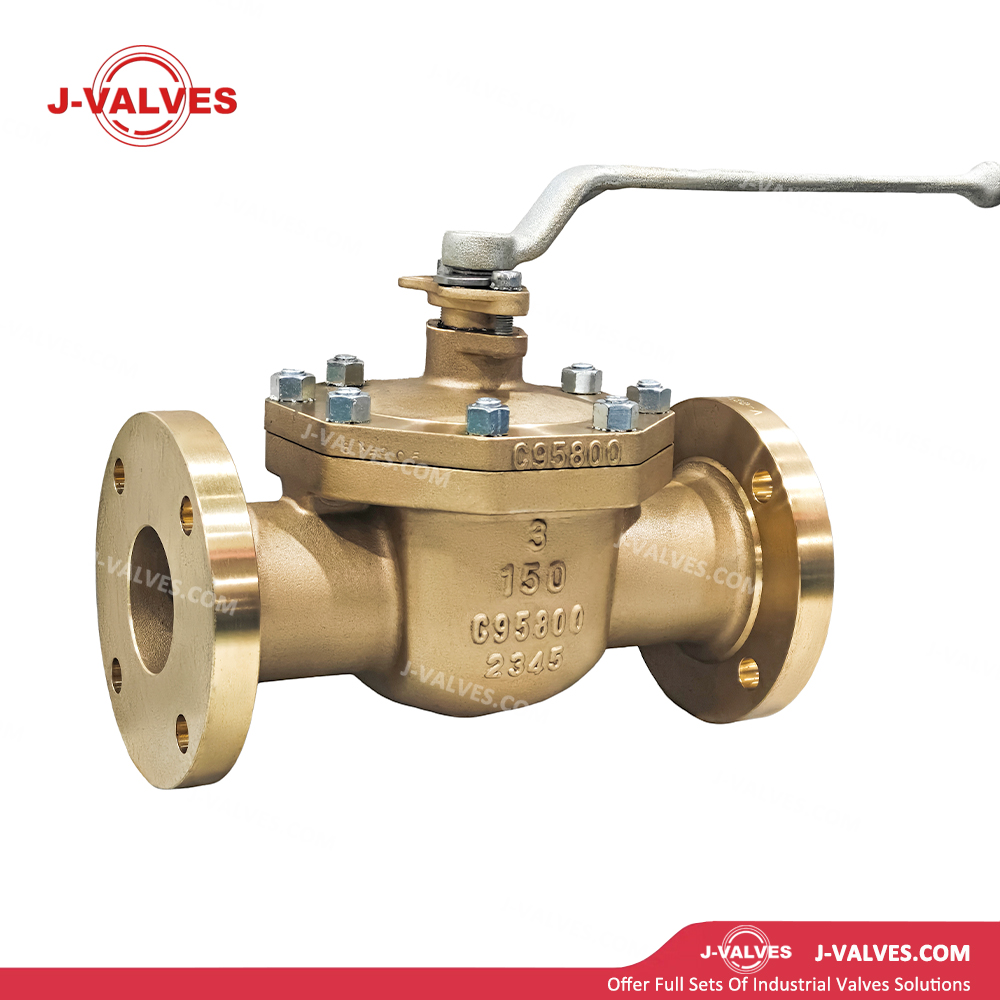

3' 150LB C95800 Válvula de esfera flutuante flangeada de entrada superior
Material Níquel Alumínio Bronze C95800: O corpo da válvula é feito de bronze níquel alumínio ASTM B148 C95800, apresentando excelente resistência à corrosão da água do mar, resistência à cavitação, anti-bioincrustação e resistência ao desgaste, perfeitamente adequado para serviços médios marinhos e contendo cloro.
Design de entrada superior: O castelo é aberto pela parte superior, permitindo a desmontagem em linha e a substituição de componentes internos, como esfera, sede e anéis de vedação. Não há necessidade de remover a válvula da tubulação, reduzindo significativamente o tempo de inatividade para manutenção e os custos de mão de obra.
Estrutura da esfera flutuante: A esfera pode flutuar livremente sob pressão média e se ajustar perfeitamente à sede a jusante, alcançando um desempenho de vedação bidirecional confiável.
Conexão flangeada: Adota conexão de extremidade flangeada RF (face elevada) de acordo com o padrão ASME B16.5, garantindo confiabilidade de instalação, intercambialidade e estanqueidade superiores.
Projeto à prova de fogo: Em conformidade com o padrão API 607, a válvula mantém um desempenho de vedação estável mesmo sob condições de incêndio para evitar vazamentos médios.
Dispositivo antiestático: A estrutura antiestática integrada evita efetivamente o acúmulo de eletricidade estática e reduz os riscos de incêndio e explosão.
Design da haste à prova de explosão: A haste da válvula adota uma construção à prova de explosão para garantir uma operação segura.
Base de montagem do atuador ISO 5211: O flange de montagem padronizado na parte superior da válvula facilita a montagem com atuadores manuais, pneumáticos e elétricos.
Estrutura compacta: O design leve e compacto permite fácil instalação e integração perfeita em sistemas de tubulação existentes.
| Item | Especificação |
Tamanho nominal | 1/4'~4' (DN6~DN100) |
Classe de pressão | 150lb ~ 2500lb (pn20 ~ pn420) |
Faixa de temperatura | -29°C ~ +200°C |
Material do corpo da válvula | C95800 (ASTM B148 Níquel Alumínio Bronze) |
Material da bola | C95800/316 Aço Inoxidável (Opcional) |
Material do caule | Aço Inoxidável 316 / Monel K500 |
Material de vedação do assento | PTFE, RPTFE, PCTFE, PEEK (opcional) |
Tipo de conexão | RF flangeado (em conformidade com ASME B16.5) |
Modo de operação | Manual (alavanca/dispositivo de travamento), pneumático, elétrico |
Padrões de design | ASME B16.34, API 608, API 6D |
Padrões de teste | API 598, ISO 5208, API 6D |
Padrão de segurança contra incêndio | API 607/API 6FA |
Dimensão presencial | Compatível com ASME B16.10 |
Tratamento de superfície | Polido/jateado, revestimento epóxi opcional |
Engenharia Marinha e Construção Naval: Amplamente utilizado em sistemas de resfriamento de água do mar, sistemas de água de lastro, sistemas de proteção contra incêndio, sistemas de água de esgoto e distribuição de tubulações de água do mar, com resistência superior à corrosão da água do mar.
Dessalinização de água do mar: Adequado para tubulações de água do mar de sistemas de Osmose Reversa (RO), Flash Multiestágio (MSF) e Destilação Multiefeito (MED) para operação estável a longo prazo.
Instalações Costeiras de Petróleo e Gás: Aplicadas em sistemas de produção, coleta e processamento de petróleo e gás para plataformas offshore, terminais de GNL e instalações de refino costeiras, realizando isolamento e regulação confiáveis do meio.
Indústria Química: Aplicável para sistemas de transporte e reação com meios contendo cloro, salmoura e condições de trabalho ácidas, evitando vazamentos de meio e garantindo a segurança da produção.
Tratamento de Água e Proteção Ambiental: Utilizado para controle médio em tratamento de esgoto, sistemas de circulação de água e projetos de captação e drenagem de água do mar, adaptando-se a condições complexas de qualidade da água.
Serviço Industrial Geral: Adequado para isolamento e regulação de água, óleo, gás e outros meios, especialmente para condições de trabalho adversas com altos requisitos de resistência à corrosão.
Resistência superior à corrosão: O bronze de níquel-alumínio C95800 apresenta excelente desempenho anticorrosivo e antibioincrustante em água do mar e ambientes contendo cloro, prolongando muito a vida útil e reduzindo os custos de substituição.
Manutenção conveniente e tempo de inatividade minimizado: O design de entrada superior suporta revisão em linha de peças internas sem desmontar o corpo da válvula ou desligar tubulações a montante e a jusante, reduzindo o tempo de manutenção e a perda de produção.
Alta confiabilidade e segurança: O design à prova de fogo e antiestático, juntamente com a vedação hermética, reduzem efetivamente os riscos de vazamento e protegem a segurança do pessoal e do equipamento.
Fácil instalação e manutenção: a conexão flangeada padrão ASME B16.5 simplifica a instalação e a manutenção de rotina, atendendo totalmente aos requisitos dos padrões internacionais.
Ampla faixa de aplicação: Múltiplos materiais de sede e modos de operação opcionais, além de ampla cobertura de pressão e temperatura, permitem a adaptação a diversas condições de trabalho complexas e características médias.
Excelente eficiência de custos: Otimize o custo total do ciclo de vida (LCC) , reduzindo o tempo de inatividade para manutenção, prolongando a vida útil e proporcionando excelente retorno sobre o investimento.
