J-VALVES

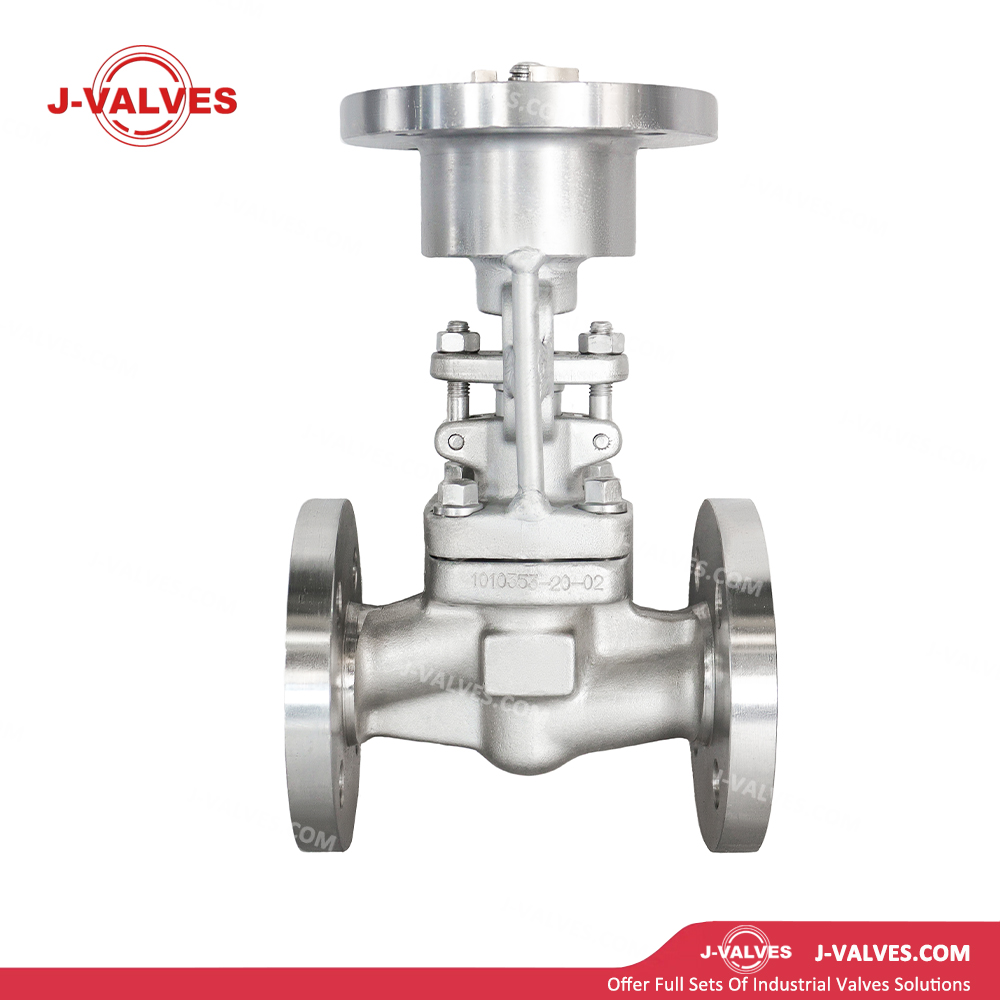

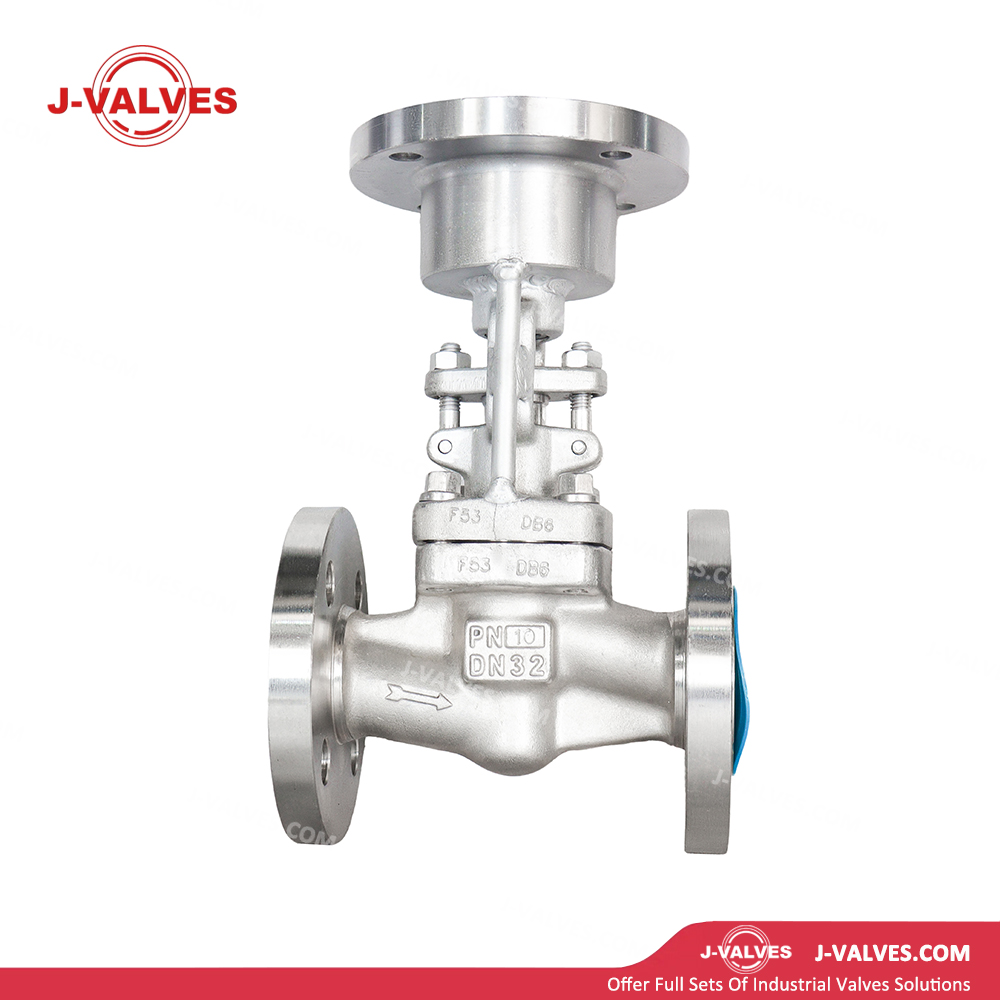

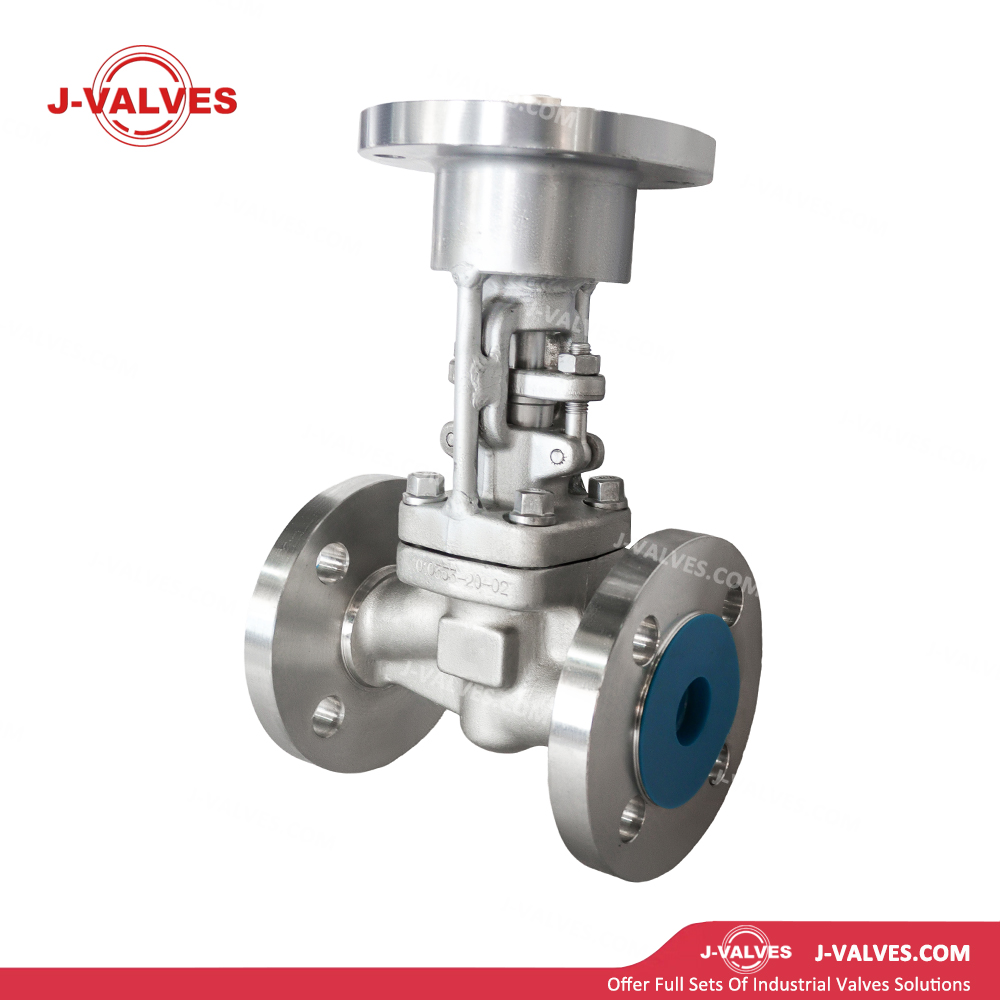

Recursos de design
Material de aço inoxidável super duplex F53: O corpo da válvula é integralmente forjado em aço inoxidável super duplex ASTM A182 F53 (2507, 00Cr25Ni7Mo4N), com uma relação de fase ferrita-austenita de aproximadamente 50:50 e um valor PREN ≥40. Ele oferece excelente resistência à corrosão por pites, corrosão em frestas e corrosão sob tensão, adequado para meios altamente corrosivos contendo íons cloreto, sulfeto de hidrogênio, ácido fórmico, ácido acético, etc.
Características de regulação da válvula globo: O disco se eleva ao longo da linha central da sede com um curso curto de abertura/fechamento. Quando fechado, a superfície de vedação do disco se ajusta firmemente à sede para um fechamento confiável; quando parcialmente aberto, o orifício anular entre o disco e a sede permite um controle preciso do fluxo, tornando-o ideal para serviços de regulação.
Conexão flangeada de baixa pressão: O corpo da válvula está equipado com flanges Tipo B (face elevada) em conformidade com EN 1092‑1 PN10. Para DN32, o diâmetro externo do flange é de 140 mm, o diâmetro do círculo do parafuso é de 100 mm, 4 parafusos M16, a espessura do flange é de 16 mm, totalmente compatível com sistemas de tubulação de baixa pressão padrão.
Vedação de face plana: Tanto o disco quanto a sede apresentam superfícies planas, fáceis de usinar, adequadas para condições gerais de serviço.
Vedação da face cônica: As superfícies cônicas do disco e da sede formam uma alta pressão de vedação específica, adequada para condições de alta pressão.
Disco de estrangulamento: A cabeça do disco é em forma de agulha ou parabólica, proporcionando excelente desempenho de regulação para controle preciso do fluxo.
Baixo torque operacional: A porca da haste é feita de materiais redutores de atrito (liga de cobre ou composto autolubrificante), combinados com roscas usinadas com precisão para reduzir o atrito de elevação. A operação manual da válvula de pequeno diâmetro DN32 é fácil e pequenos atuadores podem ser instalados opcionalmente.
Projeto à prova de fogo: em conformidade com API 607. A gaxeta de grafite e os elementos de vedação de metal mantêm a integridade da vedação sob condições de incêndio para evitar vazamento de meio.
Design da haste à prova de explosão: a haste é totalmente forjada e montada na parte superior, com degraus anti-explosão e anéis de vedação. Mesmo que a gaxeta se solte acidentalmente, a haste é retida pelo castelo para garantir a segurança operacional.
Vedação de gaxeta de grafite: A caixa de gaxetas usa gaxetas trançadas de grafite flexíveis ou conjuntos de anéis de grafite, com uma ampla faixa de temperatura (-196°C a +500°C) e boa autolubrificação, garantindo vedação dinâmica confiável e de longo prazo da haste.
Design compacto e leve: o comprimento face a face do DN32 é de aprox. 180 mm, altura aprox. 160 mm, peso aprox. 2–3 kg, facilitando a instalação em racks de tubos densos e espaços confinados de equipamentos.
Parâmetros técnicos
Tamanho nominal: DN32 (1‑1/4″)
Classe de pressão: PN10 (1,0 MPa)
Material do corpo: ASTM A182 F53
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: ASTM A182 F53
Disco: F53 + Revestimento Stellite (endurecimento da superfície de vedação) / endurecimento integral
Assento: F53 + revestimento duro Stellite (superfície de vedação)
Haste: F53 / 316L / liga de titânio, de alta resistência e resistente à corrosão
Embalagem: Gaxeta trançada de grafite flexível / anéis de grafite / anéis em V de PTFE
Junta: Junta espiral de aço inoxidável (316L/enchimento de grafite flexível) / junta de anel de metal
Parafusos: ASTM A193 B8M (aço inoxidável, resistente à corrosão) / B7 (aço carbono, temperatura ambiente)
Nozes: ASTM A194 8M/2H
Conexão final: Flangeada (face elevada Tipo B) conforme EN 1092‑1 PN10; rosca NPT opcional, solda de soquete ou extremidades de solda de topo
Dimensões da face do flange: em conformidade com EN 1092‑1
Operação: Manual (volante/alavanca), pneumático (curso linear), elétrico (tipo multivoltas, liga/desliga/regulador), hidráulico
Padrão de projeto: API 602, BS 1873
Padrão de inspeção: API 598
Campos de aplicação
Processos químicos altamente corrosivos: Usados em linhas de processo DN32 de plantas de cloro-álcali, organoclorados, pesticidas, corantes e outras plantas químicas altamente corrosivas. O material F53 resiste à corrosão por cloretos e ácidos e álcalis, permitindo regulação precisa e desligamento seguro.
Unidades de Hidrotratamento Petroquímico: Aplicadas em tubulações de hidrogênio e sulfeto de hidrogênio de alta pressão DN32 de unidades de hidrocraqueamento, hidrotratamento e reformação catalítica. O F53 resiste à fragilização por hidrogênio e à corrosão sob tensão por sulfeto, garantindo segurança em ambientes contendo hidrogênio.
Sistemas de dessalinização de água do mar: usados em saídas de bombas de alta pressão DN32 e tubulações de dispositivos de recuperação de energia de plantas de dessalinização por osmose reversa (RO) e flash multiestágio (MSF). F53 resiste à corrosão com alta concentração de cloreto, superior ao aço inoxidável 316L.
Engenharia Offshore: Instalada em dutos de controle de água do mar, petróleo bruto e gás natural DN32 em plataformas offshore, FPSOs e dutos submarinos. O F53 resiste à corrosão da água do mar e do petróleo, atendendo aos requisitos ambientais do mar profundo.
Proteção Ambiental e Tratamento de Águas Residuais: Aplicado em tubulações DN32 para meios com alto teor de cloreto, alto teor de enxofre e alto teor de ácido, como lixiviados de aterros sanitários, águas residuais industriais e sistemas de dessulfurização de gases de combustão. O F53 funciona de forma confiável em ambientes corrosivos complexos.
Uso industrial geral: Adequado para regulação e fechamento de água DN32 de baixa pressão altamente corrosiva, ácido, álcali, sal e outros meios, especialmente em ambientes com cloreto e condições com riscos de corrosão sob tensão.
Vantagens e valor
Resistência superior à corrosão: Com PREN ≥40, o aço inoxidável duplex F53 oferece 4 a 6 vezes melhor resistência à corrosão por pites e fendas do que 316L, e mais de 10 vezes melhor resistência à corrosão sob tensão do que 304, adequado para ambientes agressivos com íons cloreto> 1000 ppm.
Alta resistência e peso leve: resistência ao rendimento de F53 ≥550 MPa, mais que o dobro de 316L. A espessura da parede das válvulas de pequeno diâmetro DN32 pode ser reduzida em 30% e o peso em 20%, com capacidade de suporte de pressão melhorada.
Desempenho de regulação precisa: A estrutura da válvula globo permite controle de fluxo preciso linear ou de porcentagem igual, superando a característica de somente fechamento das válvulas gaveta e atendendo aos requisitos de controle de processo automatizado.
Compatibilidade e intercambialidade com padrões europeus: Em estrita conformidade com EN 1092‑1, EN 12516 e EN 558, totalmente intercambiável com válvulas DN32 PN10 e acessórios de tubulação das principais marcas europeias, reduzindo estoque e custos de substituição.
Instalação compacta e fácil: a válvula DN32 pesa apenas 2–3 kg e tem um comprimento face a face de aprox. 180 mm, permitindo instalação flexível em racks de tubos densos e espaços estreitos, reduzindo custos de rack de tubos e suporte.
Operação flexível e sem esforço: O design da porca da haste com redução de atrito resulta em um torque operacional inferior a 10 N·m para DN32, permitindo a operação com a ponta dos dedos. Atuadores pneumáticos/elétricos em miniatura são opcionais para controle automático remoto.
Conformidade com segurança e conformidade: Os projetos à prova de fogo e explosão atendem à API 607 e aos padrões de segurança de instrumentos, verificados por testes de terceiros, protegendo pessoas e equipamentos em sistemas altamente corrosivos.
