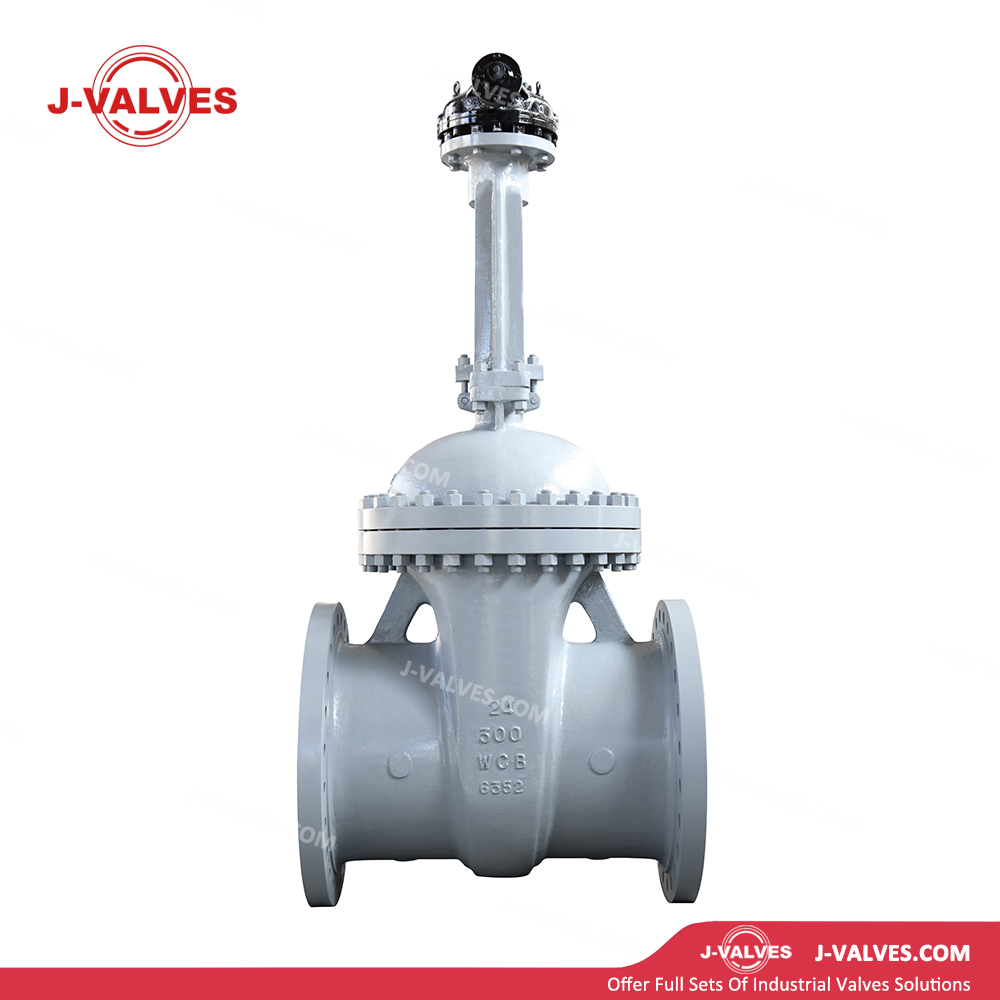

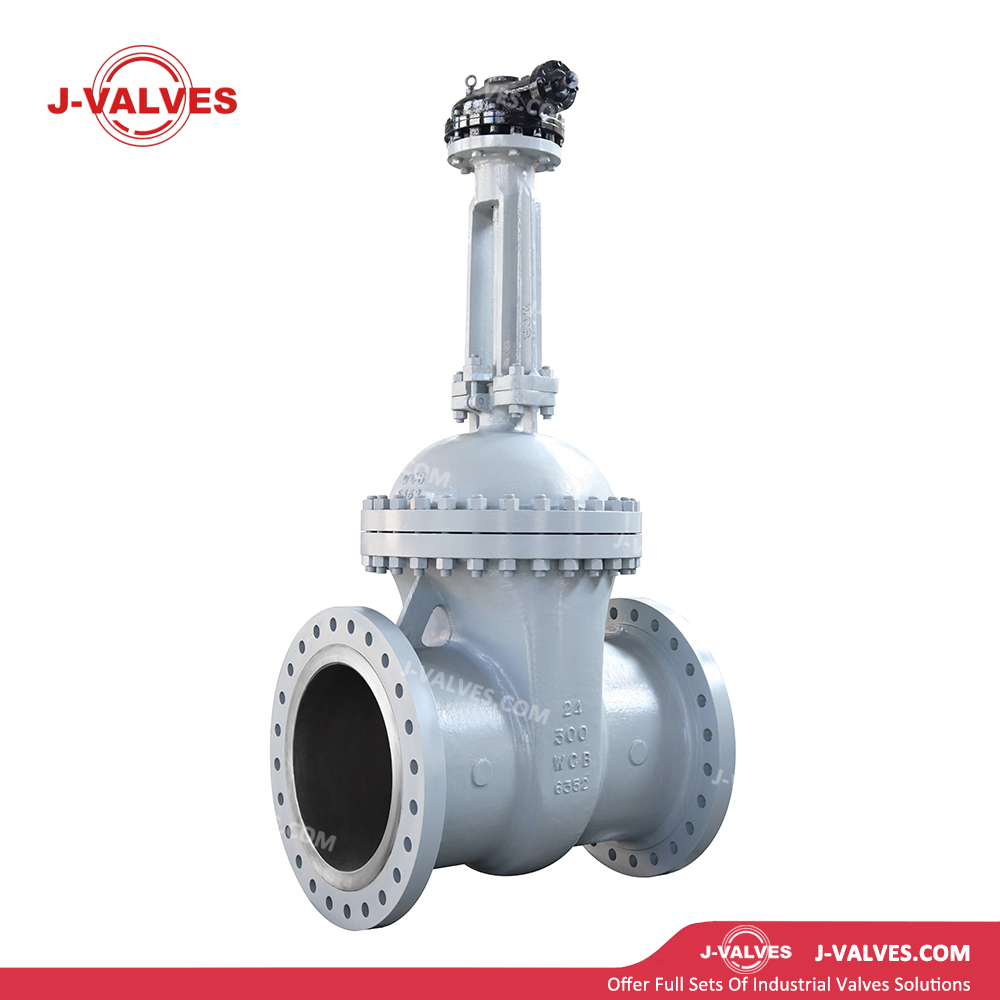

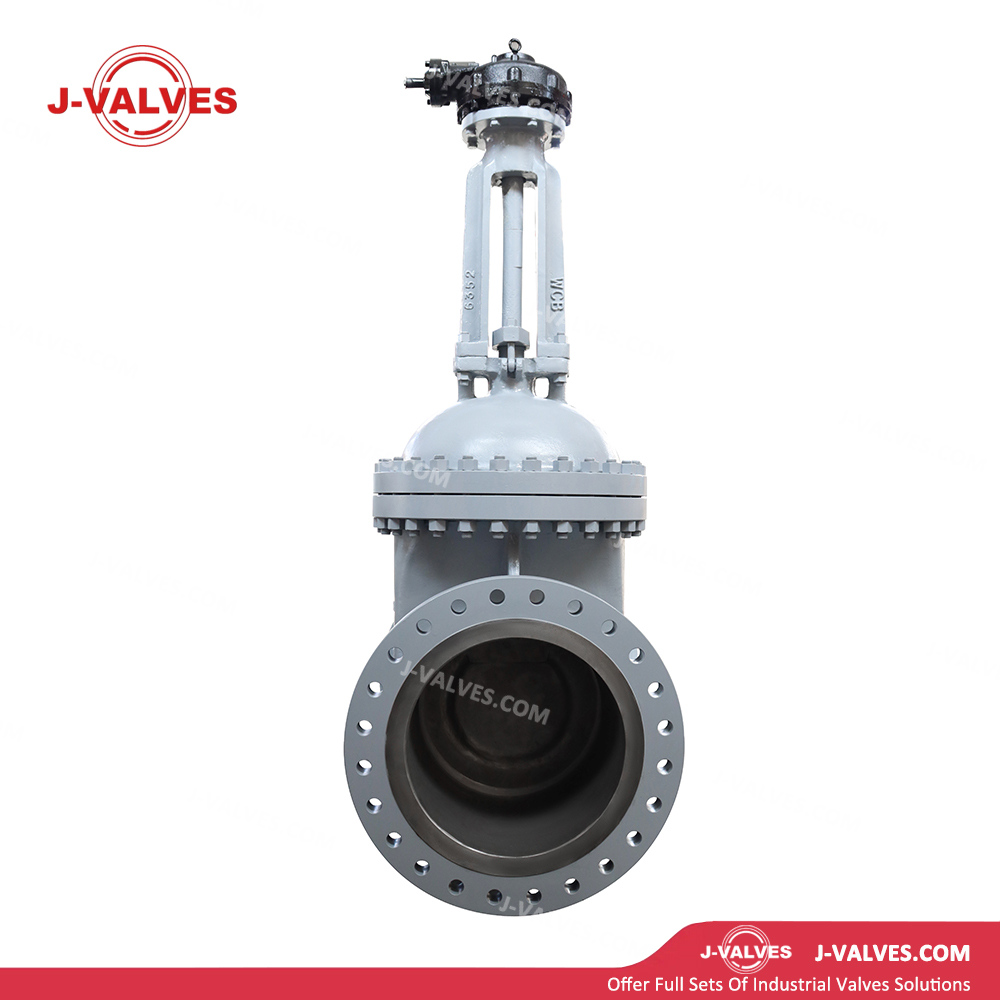

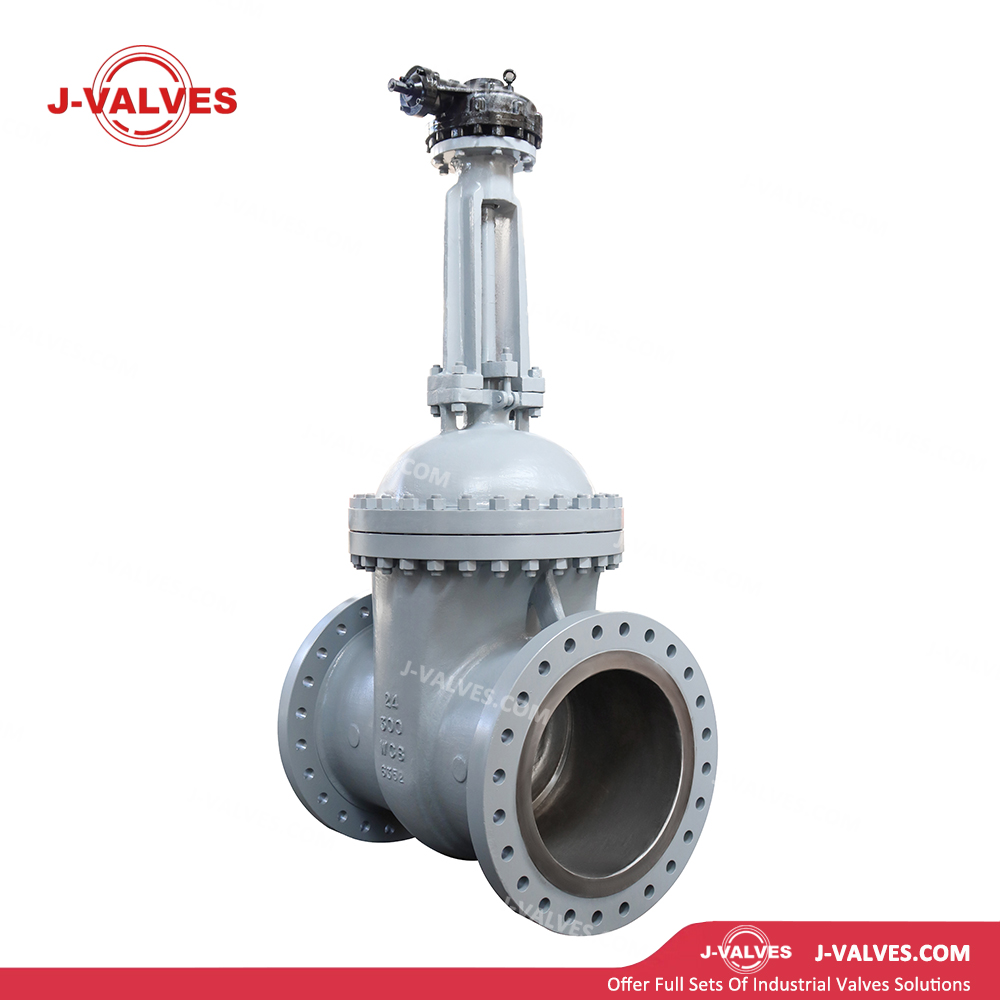

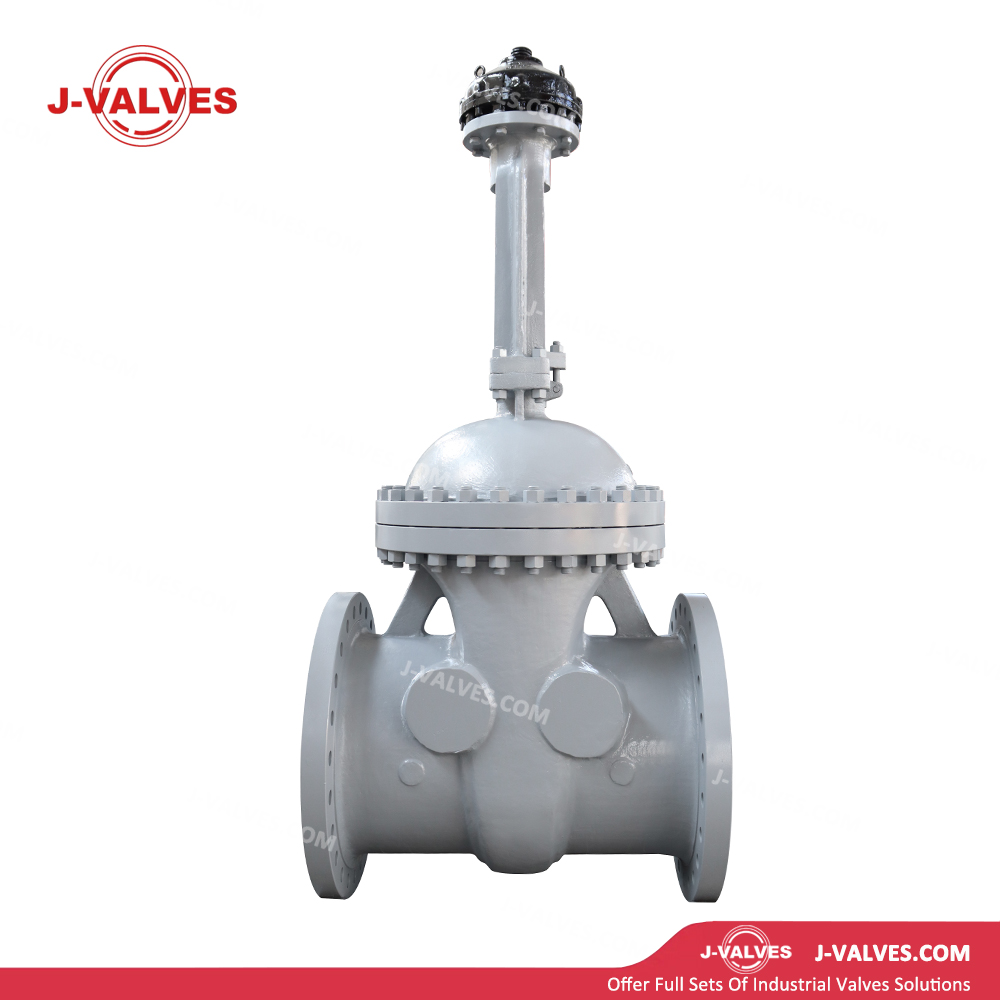

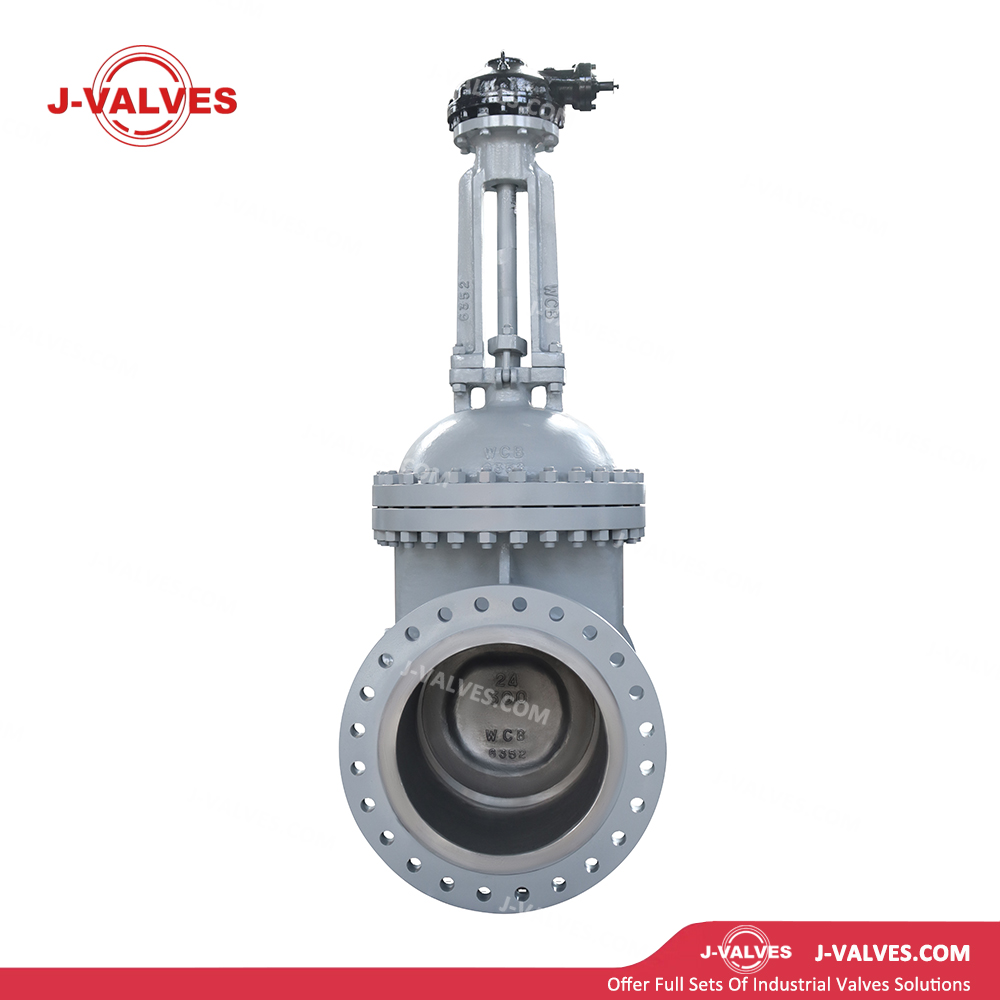

J-VALVES
Características estruturais
Corpo em Aço Carbono Fundido WCB: Fabricado em aço fundido ASTM A216 WCB com tratamento térmico de austenitização, apresentando excelente resistência mecânica, capacidade de suporte de pressão e fundibilidade. É adequado para fabricar corpos de válvulas complexos extragrandes de até 24 polegadas. Comparado ao forjamento, reduz os custos em 30% a 40% e reduz o prazo de entrega.
Design de furo extragrande de 24 polegadas: o furo nominal DN600 atende aos requisitos de entrega de meio de fluxo ultra-alto como tamanho de linha principal em sistemas de tubulação industrial, ideal para grandes estações de bombeamento, estações de tratamento de água, usinas de energia e instalações semelhantes.
Classificação de pressão média Classe 300: Classe de pressão Classe 300 (PN50) com pressão máxima de trabalho de 5,0 MPa em temperatura ambiente, adequada para vapor de média pressão, óleo, gás, sistemas de água e outras tubulações industriais em geral.
Cunha Flexível: Equipada com uma ranhura elástica no meio da cunha para compensar automaticamente a deformação da sede, garantindo contato uniforme das superfícies de vedação e desempenho de vedação confiável.
Comporta tipo cunha: Design de comporta simples ou dupla, conseguindo vedação por pressão do meio ou força externa, com estrutura simples e baixa resistência ao fluxo.
Operação Totalmente Aberta / Totalmente Fechada: Quando totalmente aberta, a passagem de fluxo corresponde ao diâmetro interno do tubo para queda de pressão extremamente baixa; quando totalmente fechadas, as superfícies de vedação se ajustam perfeitamente para um fechamento confiável.
Conexão flangeada: Extremidades flangeadas RF (face elevada) ou RTJ (junta tipo anel) em conformidade com ASME B16.5, facilitando a integração com sistemas de tubulação de diâmetro extra grande existentes e manutenção on-line.
Vedação Bidirecional: Ambos os lados da comporta servem como superfícies de vedação sem limitação de direção de instalação, simplificando o projeto da tubulação e a construção no local.
Design à prova de fogo: em conformidade com o padrão API 607. No caso de queima da vedação suave, a vedação metal com metal entre a porta e a sede evita vazamento de mídia durante o incêndio.
Haste à prova de explosão: Uma estrutura limitadora na conexão haste-cunha retém a haste dentro do corpo mesmo sob pressão interna anormal, garantindo segurança operacional.
Projeto de baixo torque operacional: Superfícies de contato usinadas com precisão entre a comporta e a sede, combinadas com lubrificante de alta qualidade, reduzem o torque de abertura e fechamento para fácil operação manual ou acionada.
Almofada de montagem do atuador ISO 5211: A parte superior da haste apresenta um flange de montagem padrão ISO 5211, permitindo a instalação direta de atuadores elétricos, pneumáticos e hidráulicos de alto torque para suportar atualizações de automação.
Parâmetros técnicos
Tamanho nominal: 24' (DN600)
Classe de Pressão: Classe 150, Classe 300 (PN20, PN50)
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo: aço carbono fundido ASTM A216 WCB
Portão: WCB com ENP (niquelagem eletrolítica), A105 com ENP, F304, aço inoxidável F316
Haste: F6a, F304, F316 de aço inoxidável
Assento: A105 com revestimento duro em liga ENP, F304, F316, Stellite
Embalagem: anéis em V de PTFE, grafite flexível, embalagem composta de baixa emissão
Junta: Junta envelope de PTFE, junta enrolada em espiral de grafite
Caixa de engrenagens / Atuador: Aço fundido, ferro dúctil, com acionamento manual
Conexão Final: Flangeada (RF/RTJ), conforme ASME B16.5
Funcionamento: Manual (caixa de câmbio com haste estendida ou suporte), elétrico (liga-desliga/modulador), pneumático (dupla ação/retorno por mola), hidráulico
Padrões de Projeto: ASME B16.34, API 600, API 602
Padrões de teste: API 598
Dimensões face a face: De acordo com ASME B16.10
Áreas de aplicação
Indústria de Petróleo e Gás: Usado para fechamento em oleodutos principais de grande diâmetro para coleta e transporte em campos de petróleo/gás, estações de oleodutos de longa distância e plantas de processamento de gás natural, fornecendo isolamento confiável de meios de alto fluxo.
Indústria Química: Aplicado em dutos de grande vazão para meios químicos corrosivos e produtos petroquímicos, com material WCB atendendo às condições gerais de serviço.
Construção Naval e Engenharia Offshore: Utilizado em tubulações de grande diâmetro para água de lastro, água de esgoto e sistemas de água de combate a incêndio, adaptando-se a instalações com espaço restrito.
Serviço Industrial Geral: Adequado para controle de alto fluxo e isolamento de água, óleo, gás, vapor e outros meios como equipamento liga-desliga em sistemas de tubulação.
Vantagens e valor
Solução econômica de furo extragrande: Como um furo extragrande convencional em tubulações industriais, a válvula de 24 polegadas com construção em aço fundido WCB reduz o investimento inicial em 30% a 40% em comparação com alternativas forjadas ou de aço inoxidável, proporcionando desempenho econômico.
Caminho de fluxo reto com baixa queda de pressão: Quando totalmente aberta, a passagem de fluxo se alinha com o diâmetro interno do tubo, resultando em resistência de fluxo quase zero e queda de pressão mínima, reduzindo o consumo de energia de bombeamento para serviço totalmente aberto de longo prazo.
Instalação flexível de vedação bidirecional: A vedação bidirecional elimina restrições de direção de instalação, simplificando o projeto da tubulação e a construção no local, ao mesmo tempo que reduz os custos do projeto.
Garantia de segurança e conformidade: Vários recursos de segurança, incluindo design API 600, construção à prova de fogo e explosão; certificação opcional de monograma PED e API 600 para atender aos códigos de segurança da planta e requisitos regulatórios.
Atualização flexível de automação: A montagem padrão ISO 5211 permite a integração rápida de vários atuadores de alto torque, permitindo fácil atualização de sistemas manuais para controle remoto e automatizados.
Integração otimizada do sistema: As dimensões face a face padrão e as conexões flangeadas garantem fácil integração com tubulações de diâmetro extragrande existentes, reduzindo os custos de engenharia e construção, ao mesmo tempo em que suportam o retrofit e a expansão de sistemas antigos.
Confiabilidade operacional de longo prazo: Projeto de válvula gaveta maduro e comprovado com mais de um século de aplicação global; processos refinados de fabricação e inspeção para válvulas de grande diâmetro de 24 polegadas garantem alta confiabilidade a longo prazo.
