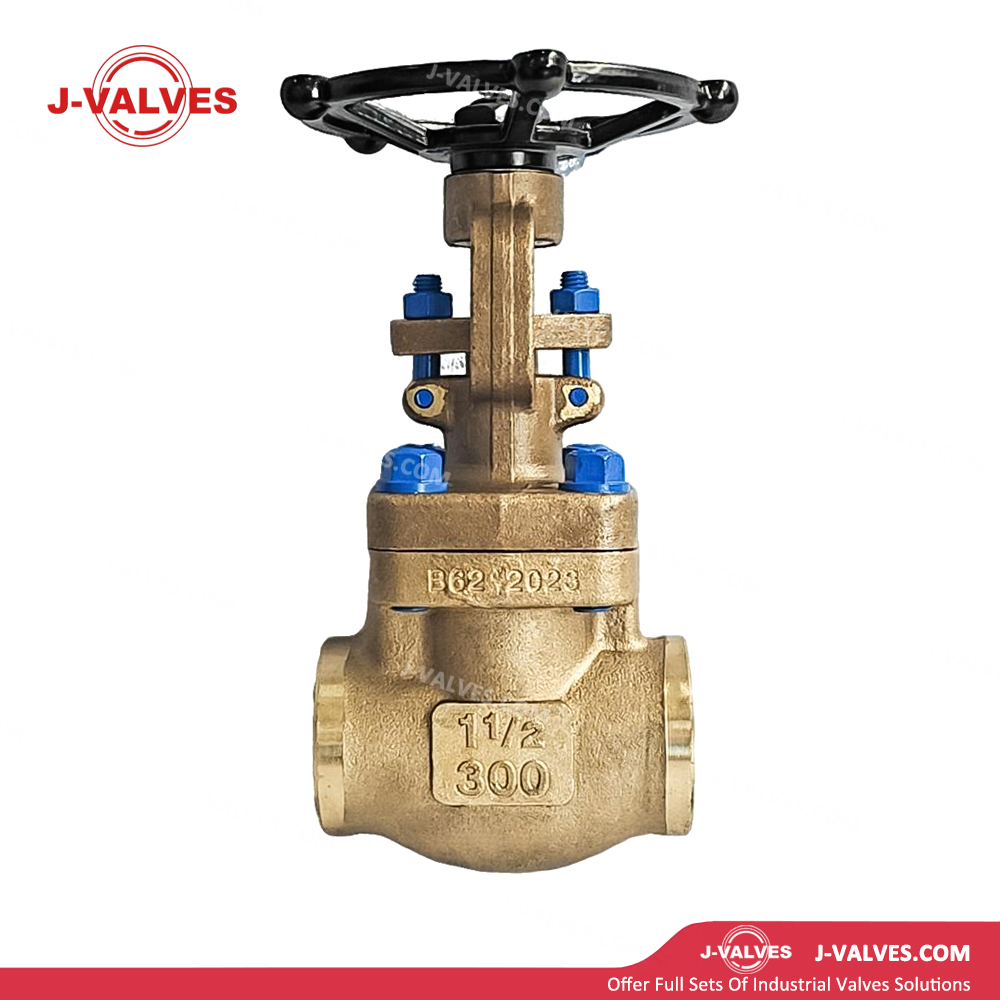

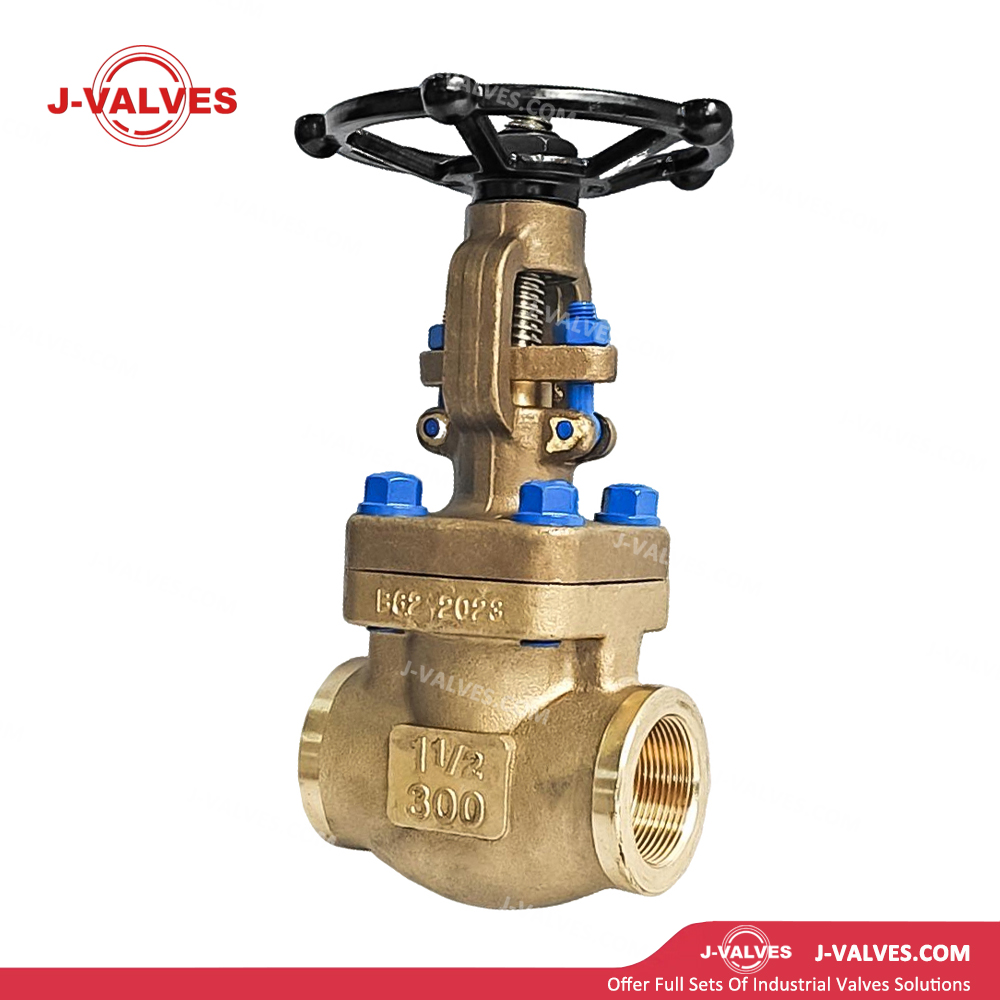

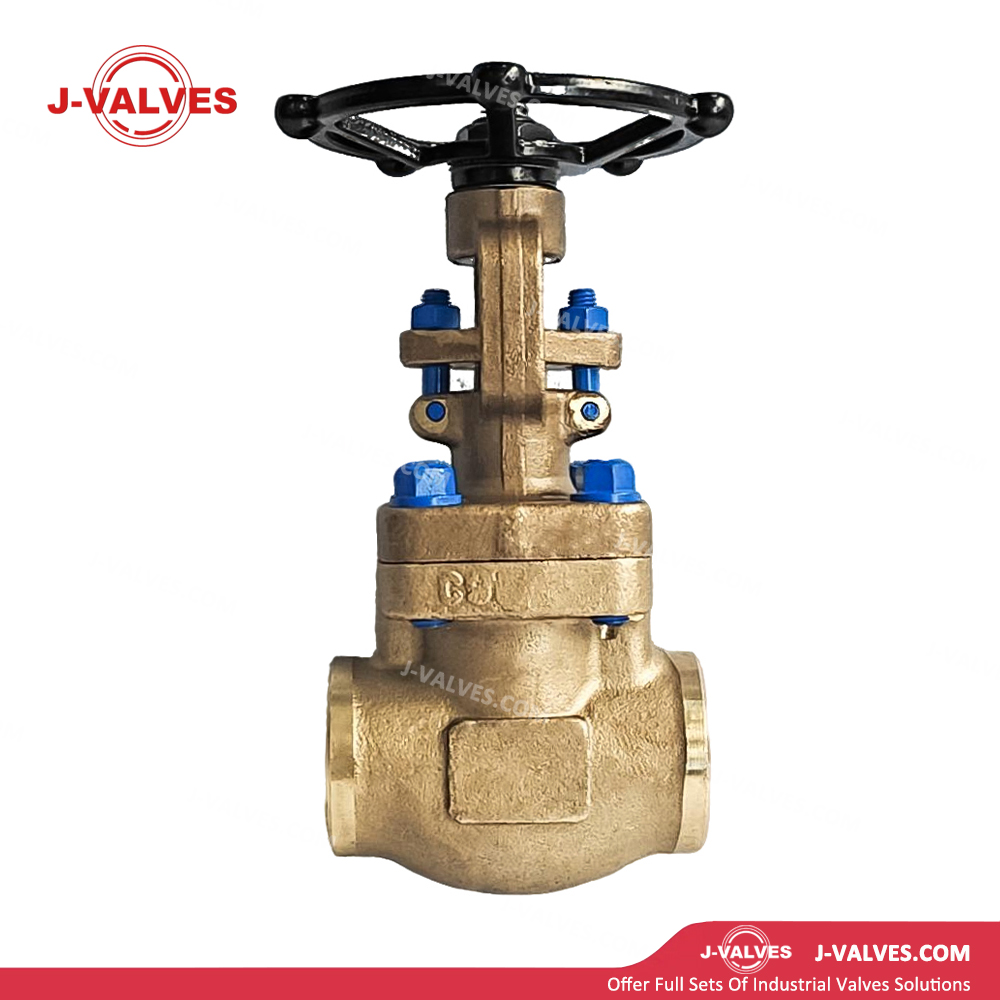

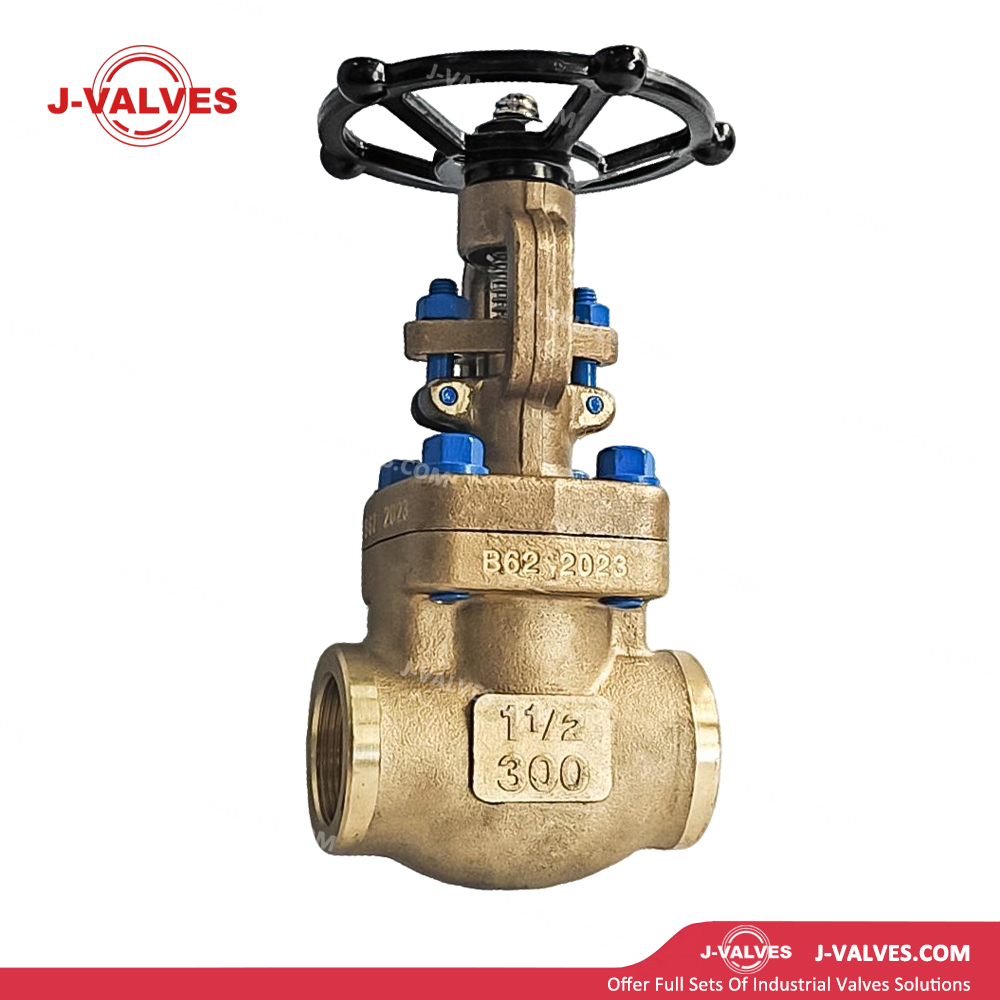

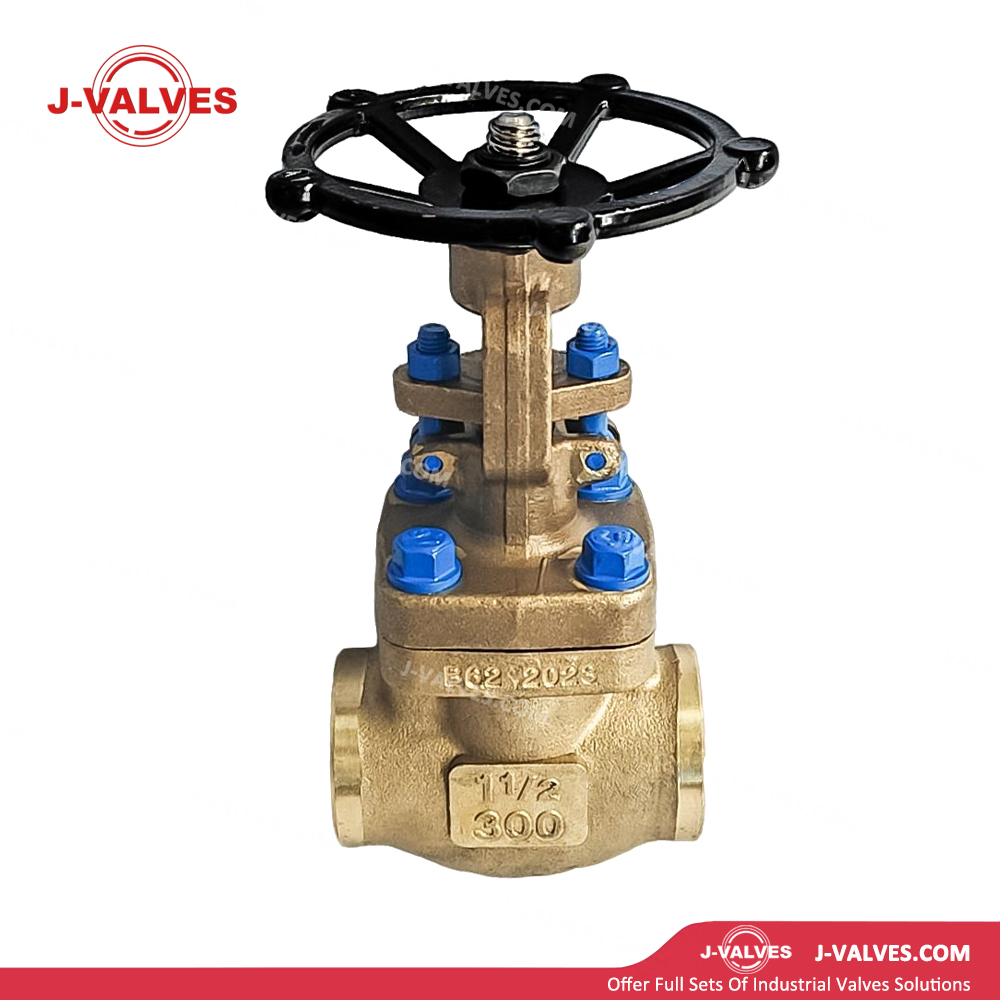

J-VALVES
Recursos de design
C95800 Corpo em Bronze Níquel-Alumínio : Fundido com precisão de acordo com ASTM B148 C95800 (bronze alumínio). Os elementos de alumínio, ferro e níquel formam uma densa película protetora de óxido de alumínio, com resistência à corrosão pela água do mar de apenas 1/50 da do aço carbono. Sua erosão por cavitação e resistência à corrosão por abrasão excedem em muito as do aço inoxidável e do aço inoxidável duplex. O níquel aumenta a resistência e a resistência à corrosão, inibindo efetivamente a bioincrustação marinha, tornando-o adequado para imersão de longo prazo em ambientes de água do mar.
Projeto de furo pequeno de 1-1/2' : O diâmetro nominal DN40 é ideal para entrega de meio de baixo fluxo, uma especificação comum para linhas de instrumentos marítimos, linhas de amostragem, linhas de injeção de produtos químicos e aplicações semelhantes. Estrutura compacta e fácil instalação.
Classe de pressão média 300LB : Classificação de pressão Classe 300 (PN50), com pressão máxima de trabalho de 5,0 MPa em temperatura ambiente, adequada para sistemas de tubulação de água do mar de média pressão, água de resfriamento, óleo e meio químico.
Cunha Flexível : Projetada com uma ranhura elástica no meio da cunha para compensar automaticamente a deformação da sede, garantindo contato uniforme das superfícies de vedação e desempenho de vedação confiável.
Comporta tipo cunha : Design de comporta única que consegue vedação por meio de média pressão ou força externa, apresentando estrutura simples e baixa resistência ao fluxo.
Operação totalmente aberta/totalmente fechada : Quando totalmente aberta, a passagem de fluxo corresponde ao diâmetro interno do tubo com queda de pressão mínima. Quando totalmente fechadas, as superfícies de vedação se ajustam perfeitamente para um fechamento confiável.
Conexão flangeada padrão ANSI : Conexão flangeada RF (face elevada) em conformidade com ASME B16.5, permitindo fácil integração com sistemas de tubulação padrão ANSI norte-americanos e globais com alta intercambialidade de instalação.
Projeto à prova de fogo : Em conformidade com API 607. No caso de queima da vedação suave, a vedação metal com metal entre a comporta e a sede evita vazamentos médios durante condições de incêndio.
Haste à prova de explosão : Uma estrutura limite é fornecida na conexão haste-cunha. Mesmo sob pressão interna anormal, a haste permanece retida no corpo da válvula para garantir a segurança operacional.
Projeto de baixo torque operacional : Superfícies de contato usinadas com precisão entre a comporta e a sede, combinadas com graxa de alta qualidade, reduzem o torque de abertura e fechamento para fácil operação manual ou acionada.
Parâmetros técnicos
Tamanho nominal: 1-1/2' (DN40)
Classe de pressão: Classe 300 (PN50)
Faixa de temperatura : -29°C a +425°C
Corpo: ASTM B148 C95800 Níquel-Alumínio Bronze
Portão: C95800 Níquel-Alumínio Bronze, superfície polida ou endurecida
Haste: Monel K500, aço inoxidável 316, 17-4PH
Assento: C95800 com revestimento Stellite, Monel, Aço Inoxidável 316
Embalagem: anéis em V de PTFE, grafite flexível, embalagem composta de baixa emissão
Junta: Junta envelope de PTFE, junta enrolada em espiral de grafite
Volante / Caixa de Engrenagens: Alumínio Bronze, Aço Inoxidável, Ferro Dúctil
Conexão final: Flangeada (RF), ASME B16.5
Funcionamento: Manual (volante/redutor), pneumático (dupla ação/retorno por mola), elétrico (liga-desliga/modulador), hidráulico
Padrão de projeto: ASME B16.34, API 600, API 602
Padrão de inspeção: API 598
Dimensão face a face : ASME B16.10
Aplicações
Sistemas Marítimos : Usados em tubulações de pequeno diâmetro para água de lastro, água de esgoto, água de resfriamento e sistemas de água contra incêndio, em conformidade com os regulamentos da IMO, resistindo à corrosão da água do mar e à bioincrustação marinha.
Dessalinização de água do mar : Aplicada em pré-tratamento de osmose reversa, entrada/saída de bomba de alta pressão e tubulações de água de produto, resistindo à corrosão da água do mar de alta salinidade.
Usinas Costeiras : Usadas na circulação de água de resfriamento e tubulações de entrada/descarga de água do mar, resistindo à corrosão de íons cloreto e à adesão microbiana.
Plataformas Offshore e FPSOs : Instaladas em tubulações de água de processo, injeção de água do mar e água de incêndio, adaptando-se a ambientes atmosféricos marinhos com alta umidade e alto teor de sal.
Tratamento de Águas Residuais : Utilizado em sistemas de tratamento de águas residuais salinas e de águas residuais industriais, resistindo à corrosão ácido-base e à erosão por partículas sólidas.
Indústria Química : Aplicado em tubulações para meios fracamente corrosivos, salmoura e água amarga, resistindo à corrosão por pites e frestas.
Serviço Industrial Geral : Adequado para controle de baixo fluxo e isolamento de água, óleo, gás e outros meios, especialmente para ambientes marinhos e corrosivos.
Vantagens e valor
Excelente resistência à corrosão da água do mar : O bronze de alumínio C95800 oferece taxa de corrosão da água do mar <0,025 mm/ano, com uma vida útil de 20 a 25 anos — 5 a 10 vezes a das válvulas de aço carbono — reduzindo significativamente os custos de substituição e manutenção em ambientes marinhos.
Resistência à cavitação e à erosão : Em serviços de água do mar com areia de alta velocidade, o C95800 oferece resistência à cavitação de 3 a 5 vezes melhor do que o aço inoxidável 316, adequado para áreas de alto risco, como saídas de bombas e locais de estrangulamento.
Resistência natural à bioincrustação : A liberação lenta de íons de cobre reduz o bloqueio de organismos marinhos e a corrosão influenciada microbiologicamente (MIC), reduzindo a frequência de pigging e limpeza química e melhorando a eficiência operacional do sistema.
Instalação leve e fácil : O bronze de alumínio tem uma densidade menor que o aço carbono e o aço inoxidável, reduzindo o peso da válvula em 15% a 20% para o mesmo tamanho, diminuindo as cargas de suporte da tubulação - ideal para aplicações marítimas e offshore sensíveis ao peso.
Conformidade ambiental e de segurança : As certificações opcionais da sociedade classificadora atendem aos padrões internacionais de remessa. Os designs à prova de fogo e antiestáticos garantem a segurança do pessoal e do equipamento, enquanto as opções de baixas emissões satisfazem as regulamentações ambientais.
Fácil Manutenção : Projeto maduro e confiável de válvula flangeada e gaveta, com sedes reparáveis em linha, reduzindo significativamente o tempo de inatividade não planejado e a carga de trabalho de manutenção.
Integração flexível do sistema : Vários tipos de atuação e materiais de sede disponíveis para fácil integração em sistemas de automação marítima e adaptação a diversas condições de temperatura e meio químico.
