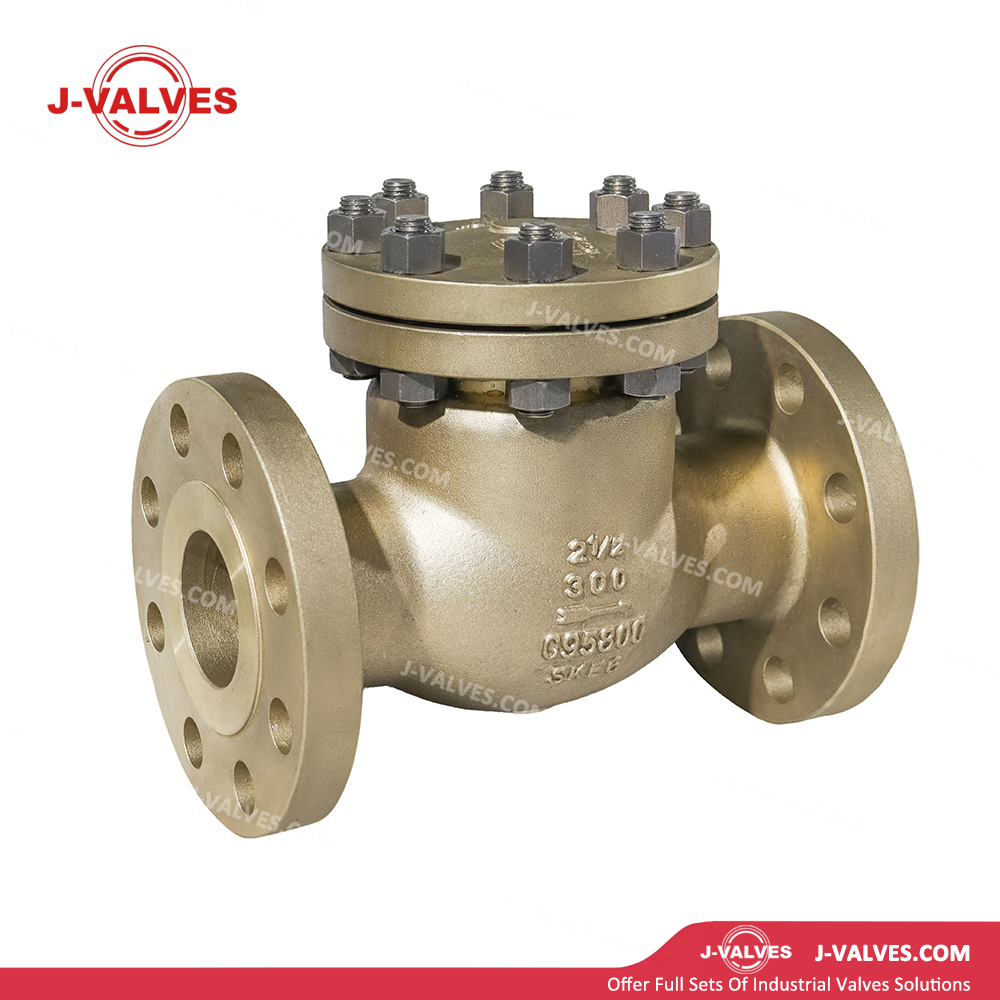

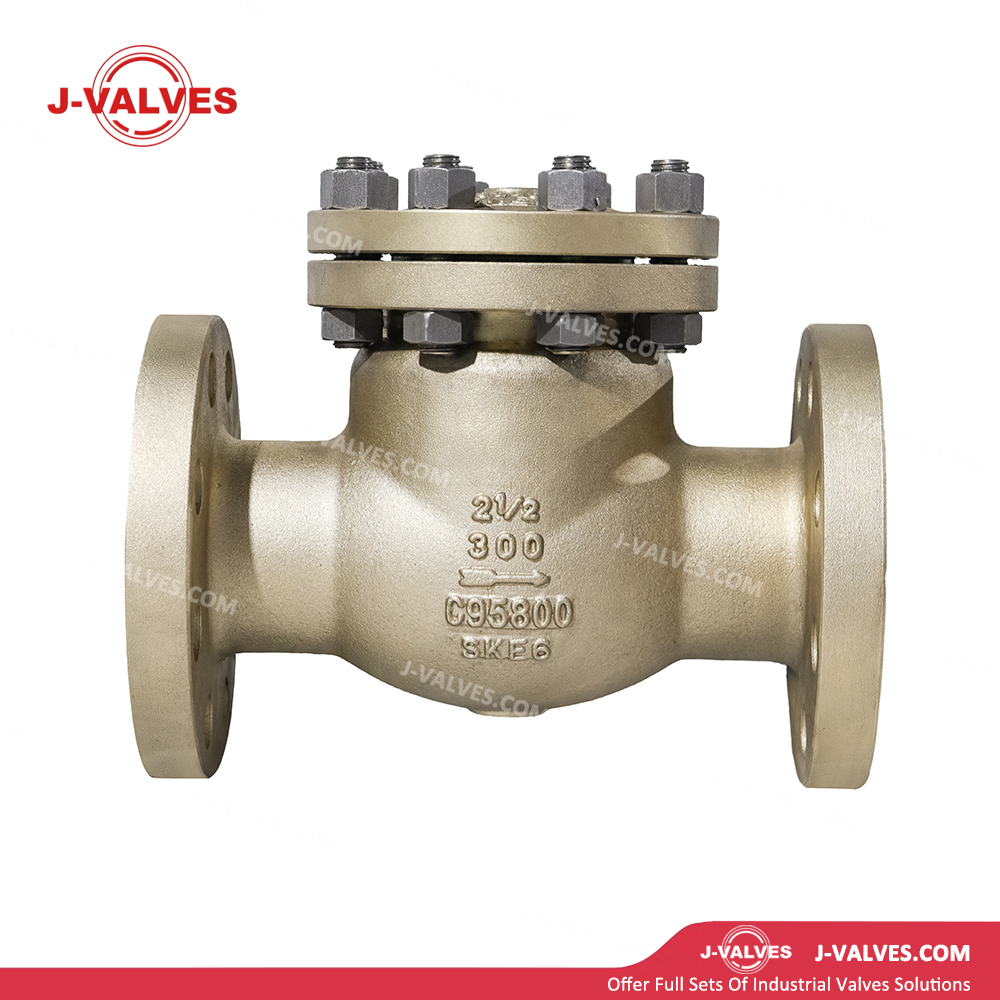

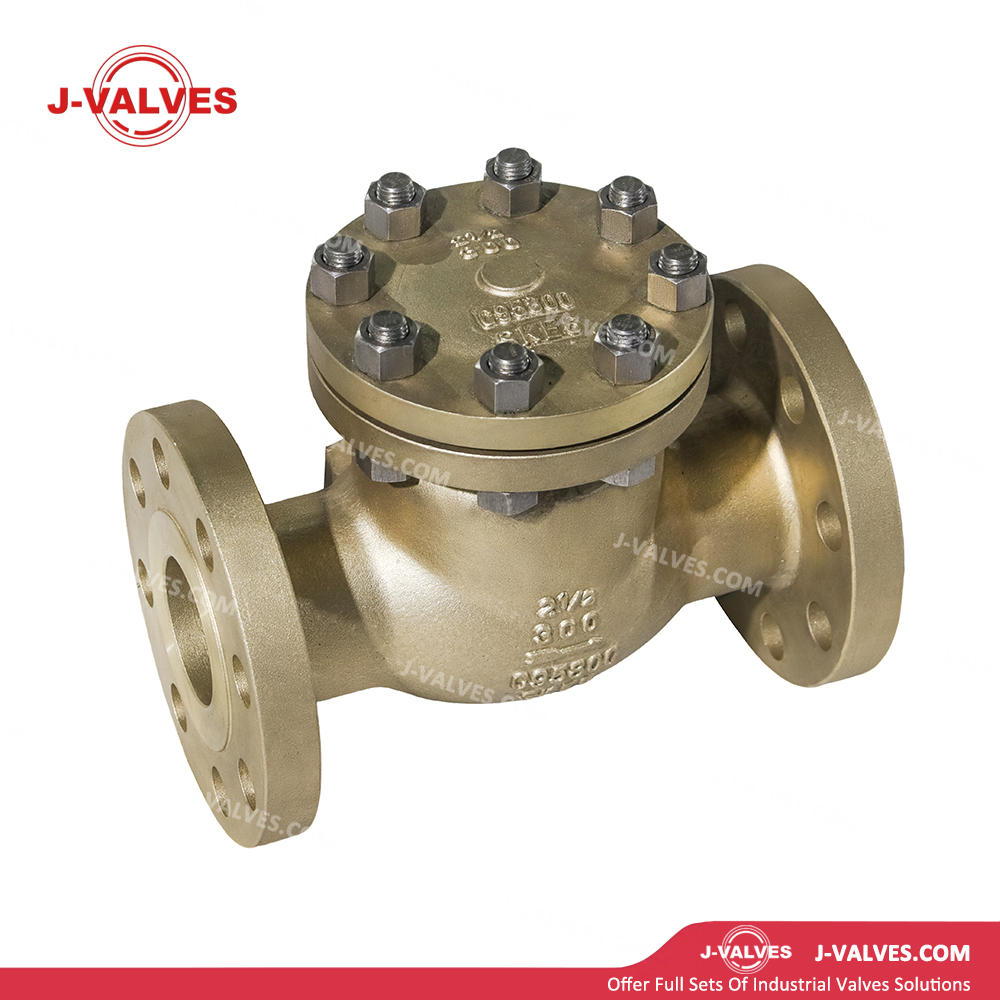

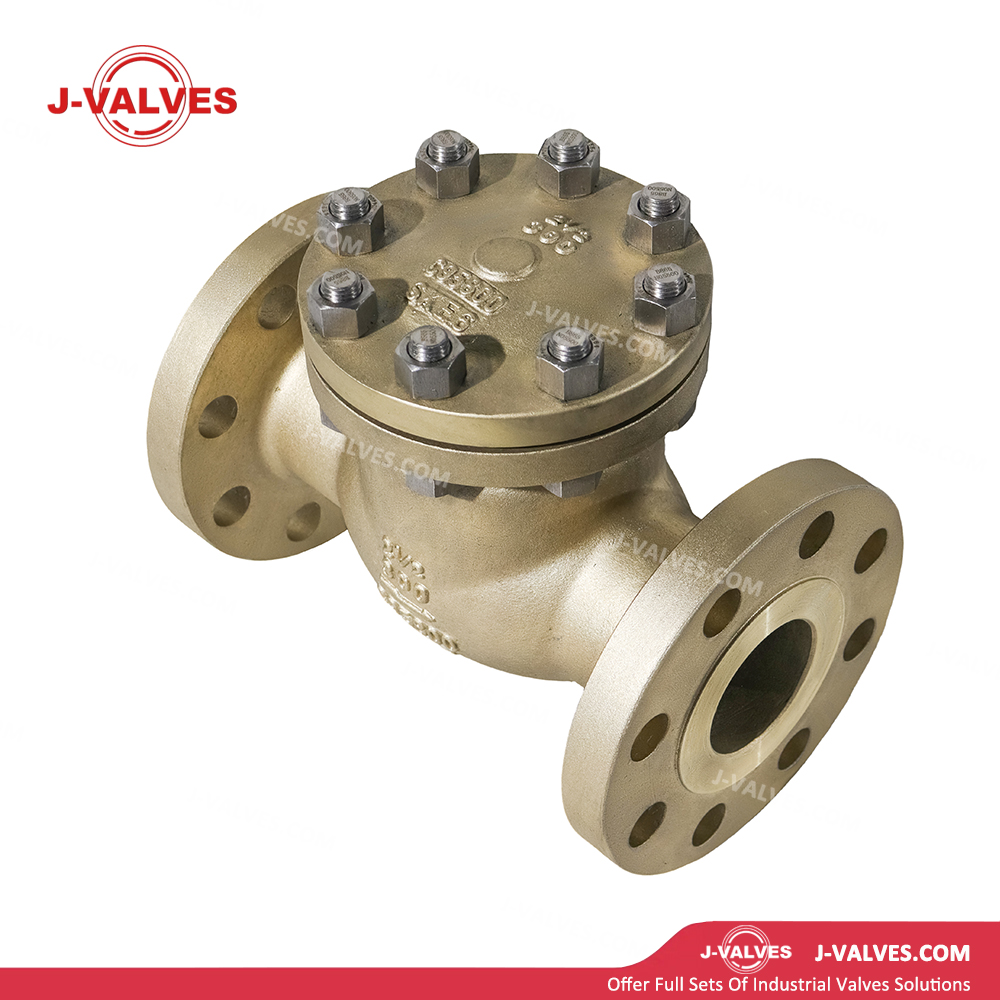

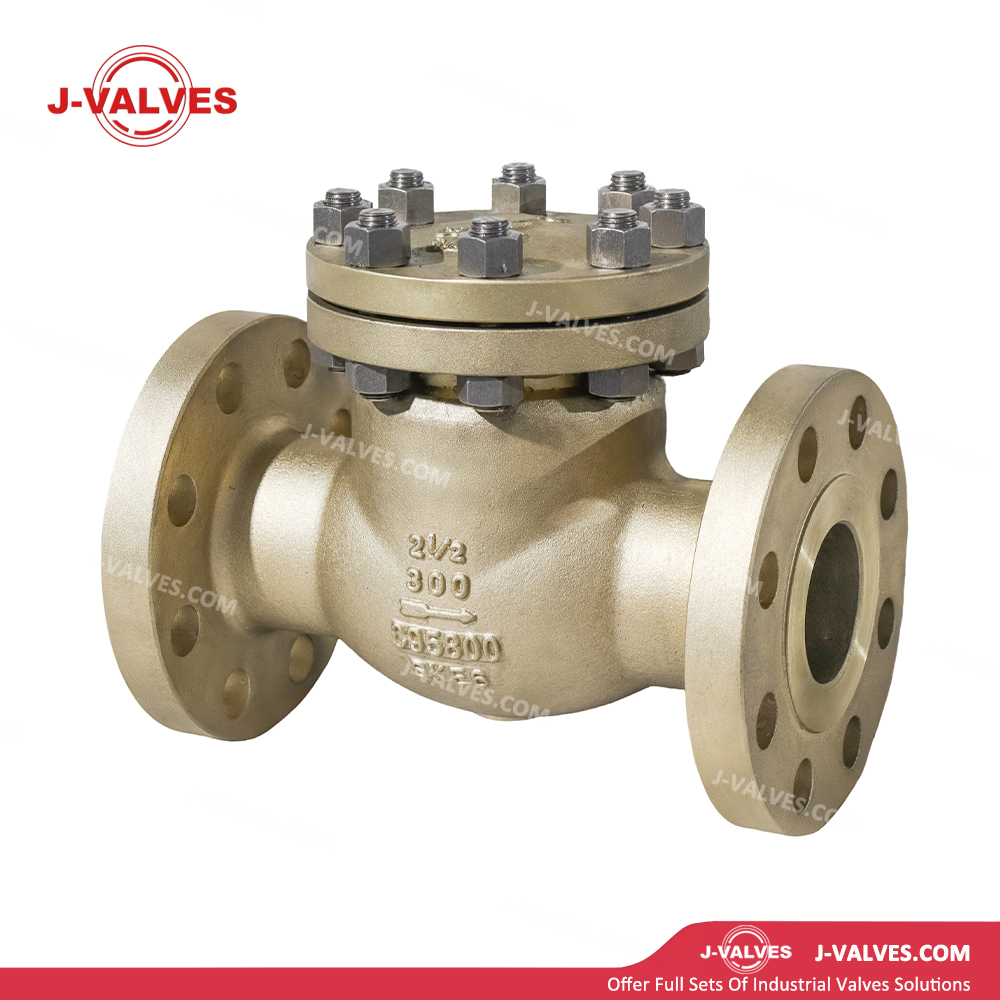

Válvula de retenção de 2,5'300LB C95800

Construção em bronze níquel-alumínio C95800: O corpo da válvula é fundido com precisão em bronze níquel-alumínio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), com composição química: 8,5–9,5% Ni, 4,0–5,0% Al, 4,0–5,0% Fe e 0,8–1,5% Mn. Ele oferece excepcional resistência à corrosão da água do mar, forte cavitação e resistência à erosão e inibe efetivamente a incrustação de organismos marinhos, tornando-o adequado para submersão de longo prazo em água do mar e ambientes offshore de média a alta pressão.

Tipo Swing: O disco gira em torno de um munhão de sede externo, apresentando baixa resistência ao fluxo. Ele se adapta a tubulações horizontais e verticais com abertura/fechamento rápido e efeito mínimo de golpe de aríete.

Tipo de elevação: O disco eleva-se verticalmente ao longo da linha central do corpo da válvula, oferecendo desempenho de vedação superior. Ele foi projetado para tubulações horizontais com dimensões compactas e requisitos de pequeno espaço de instalação.

Operação liga/desliga automática, sem atuação externa: A abertura e o fechamento são acionados exclusivamente por diferencial de pressão média. O disco abre sob fluxo direto e fecha contra fluxo reverso. Não são necessários atuadores manuais, elétricos ou pneumáticos, simplificando o layout do sistema e reduzindo os custos de operação e manutenção.

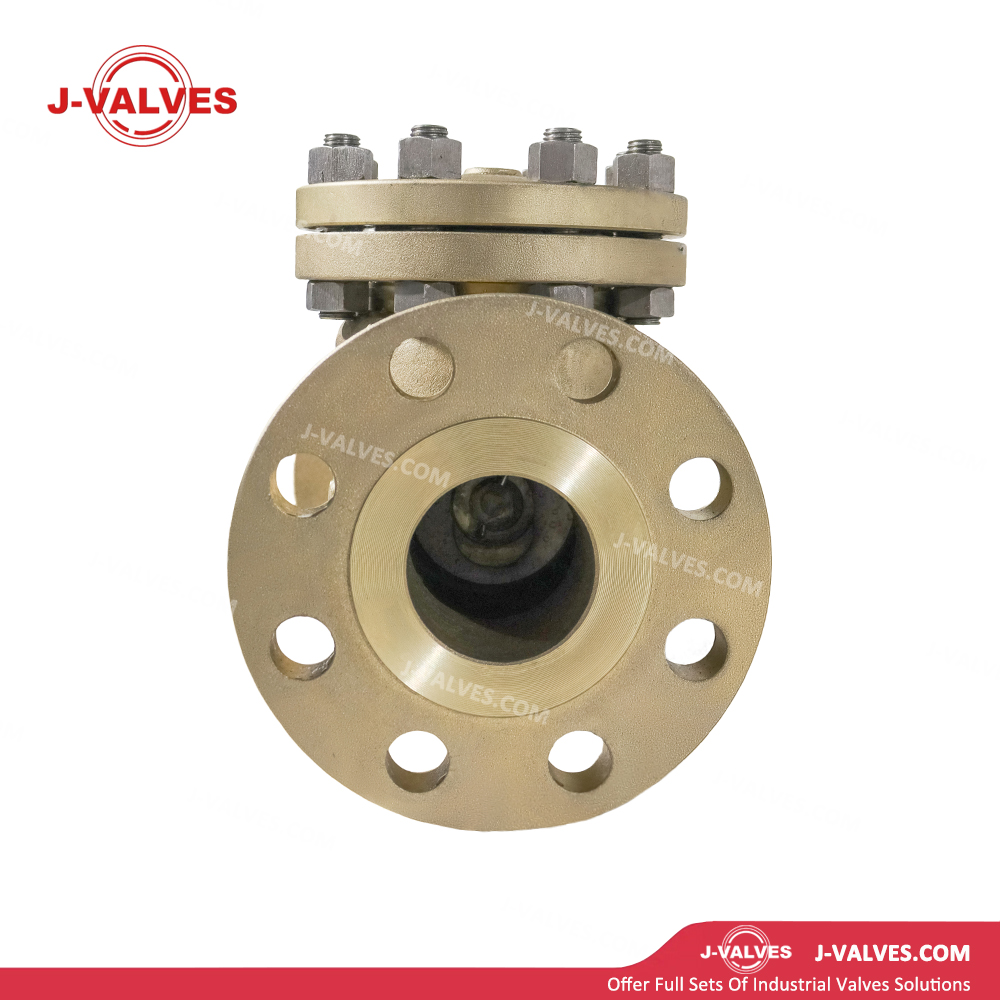

Conexão flangeada de média a alta pressão: Ambas as extremidades da válvula adotam flanges RF (face elevada) em conformidade com os padrões ASME B16.5 Classe 300. Para flanges Classe 300 de 2,5 polegadas: diâmetro externo 216 mm, diâmetro do círculo do parafuso 184,2 mm, 8 parafusos M20, espessura do flange 28,6 mm, garantindo conexão confiável e vedação hermética sob condições de pressão média a alta de 5,1 MPa.

Vedação metal-metal: O disco e a sede adotam vedação integral de metal C95800 ou revestimento duro de liga Stellite nas superfícies de vedação. O projeto oferece excelente resistência ao desgaste e à erosão, vedação confiável e vida útil prolongada para água do mar que transporta partículas sólidas.

Design anti-incrustação marinha: Uma densa película de óxido passivo se forma naturalmente na superfície do C95800 para repelir cracas, algas e outros organismos marinhos. A geometria simplificada do disco minimiza os pontos de adesão e prolonga os intervalos de manutenção.

Design compacto e leve: A válvula tipo swing de 2,5 polegadas tem um comprimento total de aprox. 290 mm e peso variando de 8 kg a 12 kg. Permite fácil instalação em áreas com espaço restrito, como compartimentos de navios e plataformas offshore, reduzindo custos com estruturas de suporte.

Sistemas de água do mar para embarcações marítimas: implantados em tubulações de média a alta pressão de 2,5 polegadas para água de lastro de navios, água de esgoto, água do mar para combate a incêndios e circuitos de água do mar para resfriamento. A liga C95800 resiste à corrosão e à bioincrustação da água do mar, evita o refluxo da água do mar para proteger as bombas e atende aos requisitos de certificação da sociedade de classificação.

Engenharia de plataformas offshore: Adequado para tubulações de média a alta pressão de 2,5 polegadas em plataformas de petróleo offshore, FPSOs e plataformas de perfuração para elevação de água do mar, resfriamento, supressão de incêndio e sistemas utilitários. O material resiste à corrosão combinada da atmosfera marinha e à submersão total da água do mar, garantindo a integridade do sistema contra fluxo reverso.

Plantas de dessalinização de água do mar: instaladas nas saídas das bombas de alta pressão e na tubulação da unidade de recuperação de energia dos sistemas de dessalinização RO (Osmose Reversa), MSF (Multi-Stage Flash) e MED (Multi-Effect Distillation) de 2,5 polegadas. Ele bloqueia o refluxo de água do mar em alta pressão para evitar danos às bombas e módulos de membrana, com classificação Classe 300 totalmente compatível com processos de dessalinização por membrana de alta pressão.

Usinas Costeiras: Aplicadas a água de resfriamento circulante de 2,5 polegadas, dessulfurização de gases de combustão de água do mar e tubulações de resfriamento de condensador em usinas térmicas costeiras e usinas nucleares. C95800 elimina a corrosão por dezincificação comum em válvulas de retenção de latão e evita o refluxo da água de resfriamento durante o desligamento da planta.

Indústria Química Marinha: Usado para tubulações de salmoura e água do mar concentrada de 2,5 polegadas em processos químicos marinhos, incluindo produção de sal marinho, extração de bromo e recuperação de magnésio. A liga resiste à corrosão de soluções de alta salinidade sob pressão média a alta e interrompe o fluxo reverso do meio do processo.

Equipamento Submarino: Instalado em tubulação de controle de pressão média a alta de 2,5 polegadas para coletores de válvulas submarinas, coletores de tubos submarinos e painéis de operação de ROV. O C95800 oferece resistência confiável à corrosão por pressão da água do mar para condições de serviço em águas profundas.

Serviço Industrial Geral: Adequado para controle de fluxo unidirecional de meios corrosivos, como água do mar de média a alta pressão, água salobra e soluções salinas com tamanho de 2,5 polegadas. Impede o fluxo reverso para proteger bombas e equipamentos, especialmente em ambientes de trabalho offshore e altamente corrosivos.

Operação Automática com Baixa Manutenção: Autoatuado por diferencial de média pressão sem atuadores externos. O layout simplificado do sistema reduz os custos de manutenção e possíveis pontos de falha, ideal para operação de plataformas offshore não tripuladas.

Resistência à corrosão da água do mar de média a alta pressão: O bronze de níquel-alumínio C95800 exibe uma taxa de corrosão da água do mar de 1/50 do aço carbono e 1/10 do latão. Uma densa película protetora de Al₂O₃·CuO se forma naturalmente em sua superfície, proporcionando desempenho de submersão de longo prazo e livre de ferrugem sob pressão Classe 300 com uma vida útil superior a 20 anos.

Desempenho anti-bioincrustante superior: A superfície de bronze de níquel-alumínio inibe naturalmente a adesão de organismos marinhos, evitando o bloqueio do disco por cracas e algas. Os ciclos de manutenção são estendidos de 3 a 5 vezes, reduzindo custos e frequência de docagem para embarcações marítimas, tornando-o ideal para plataformas offshore permanentemente submersas.

Mitigação opcional do golpe de aríete: As válvulas do tipo swing podem ser equipadas com amortecedores hidráulicos para diminuir a velocidade de fechamento, reduzindo a pressão do golpe de aríete em 30–50% e prolongando a vida útil de bombas, válvulas e infraestrutura de tubulação.

Excelente compatibilidade eletroquímica: A baixa diferença de potencial galvânico com cascos de aço e tubulações de aço inoxidável garante boa compatibilidade com sistemas de proteção catódica, eliminando a corrosão galvânica, aumentando a confiabilidade geral do sistema e reduzindo despesas de engenharia anticorrosiva.

Instalação compacta e leve: a válvula de 2,5 polegadas pesa apenas 8–12 kg e tem comprimento total entre 240 mm e 290 mm. A instalação flexível é obtida em compartimentos de navios e módulos de plataforma com espaço limitado, reduzindo os custos de suporte de tubos e suportes em mais de 30%.

Valor agregado por meio da proteção do sistema: Previne efetivamente o refluxo médio e protege equipamentos de precisão, incluindo bombas, compressores e módulos de membrana, contra rotação reversa e danos por golpe de aríete. Ele prolonga a vida útil geral de todo o sistema e reduz a frequência de falhas do equipamento e os gastos com reparos.
