J-VALVES

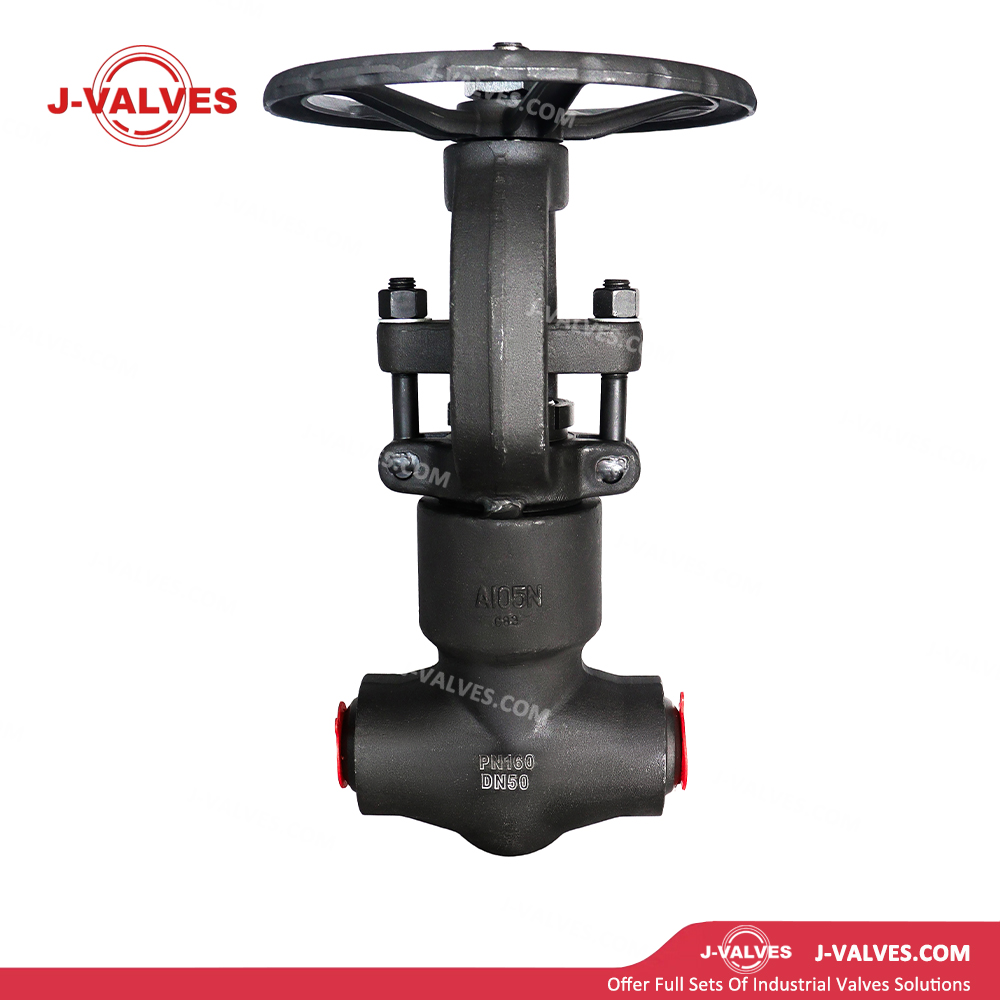

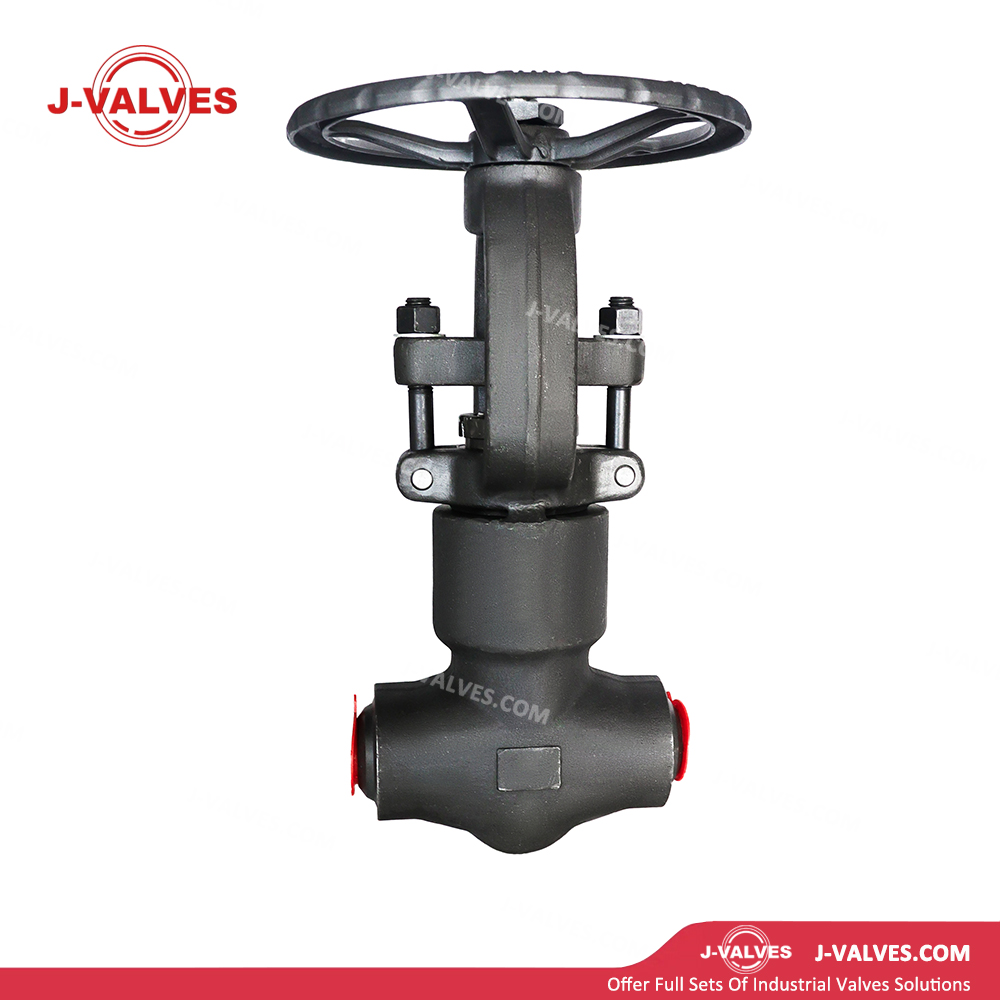

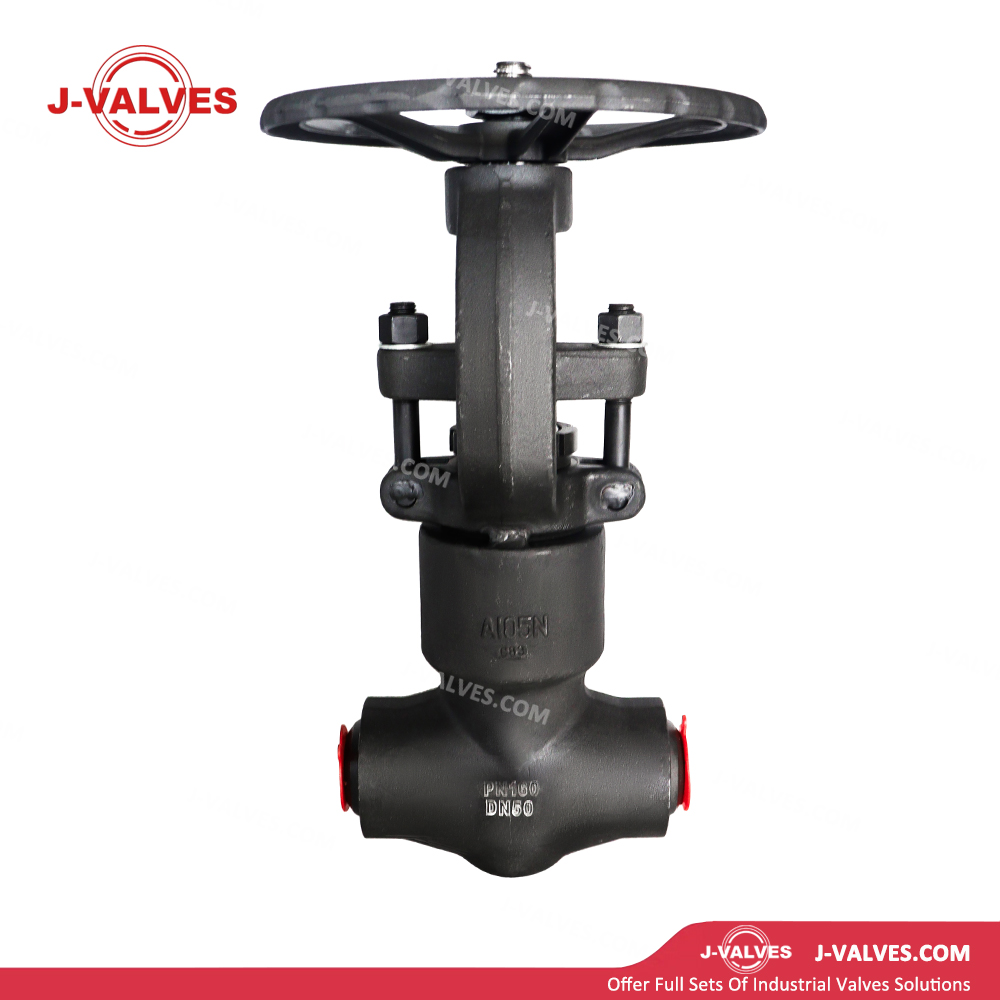

Recursos de design
Aço carbono forjado normalizado ASTM A105N: O corpo da válvula é integralmente forjado em aço carbono ASTM A105N de alta qualidade e normalizado, resultando em uma estrutura de grão uniforme e refinada. Oferece resistência à tração ≥485MPa e limite de escoamento ≥250MPa, com resistência ao impacto significativamente superior ao A105 convencional. Ele atende aos rigorosos requisitos de retenção de pressão da classe PN160 (16,0 MPa) e é adequado para meios não corrosivos de ultra-alta pressão, incluindo água, óleo e gás.
Conexão de solda de topo (BW): O corpo da válvula é fornecido com chanfros de extremidade para solda de topo em conformidade com EN 12627 e ASME B16.25, permitindo soldagem de penetração total na tubulação. Isto elimina os riscos de vazamento da junta inerentes às conexões flangeadas. A estrutura compacta é ideal para serviços de alta pressão, alta temperatura, inflamáveis, explosivos e tóxicos, com juntas soldadas com resistência equivalente ao material base.
Design de cunha flexível: A cunha flexível tipo cunha apresenta uma ranhura central ou uma estrutura flexível integral.
Durante o fechamento, ocorre uma leve deformação elástica sob a compressão da sede, compensando automaticamente os desvios angulares das superfícies de vedação para garantir contato uniforme e vedação bidirecional confiável, adequada para condições de pressão ultra-alta.
Projeto à prova de fogo: Projetado de acordo com API 607. A gaxeta de grafite e os componentes metálicos de vedação mantêm a integridade da vedação sob condições de incêndio, evitando vazamento de meio.
Haste à prova de explosão: A haste é integralmente forjada e montada na parte superior, equipada com um ressalto anti-explosão e anel de vedação. Mesmo que a gaxeta se solte acidentalmente, a haste permanece retida pela tampa, garantindo segurança operacional sob pressão ultra-alta.
Selo de gaxeta de grafite: A caixa de gaxeta usa gaxeta de grafite trançada flexível ou anéis de grafite montados, com uma ampla faixa de temperatura de -29 ℃ a +500 ℃. Ele permanece flexível em baixas temperaturas e oferece excelente autolubrificação, proporcionando vedação dinâmica confiável da haste a longo prazo.
Nervuras-guia: As nervuras-guia internas dentro do corpo estabilizam a cunha durante o movimento vertical, evitando o desalinhamento, garantindo um carregamento uniforme das superfícies de vedação, evitando escoriações e arranhões e prolongando a vida útil.
Design compacto e leve: A dimensão face a face da válvula de solda de topo DN50 é de aproximadamente 250 mm, com um peso de 8–12 kg. Sem flanges salientes, apresenta um layout compacto adequado para instalação em racks de tubos densos e espaços confinados de equipamentos.
Parâmetros técnicos
Tamanho Nominal: DN50 (2″)
Classe de pressão: PN160 (16,0 MPa)
Material do corpo: ASTM A105N
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: ASTM A105N
Cunha: A105N com revestimento duro Stellite (superfícies de vedação) / aço inoxidável 13Cr
Assento: A105N com revestimento duro Stellite (superfícies de vedação)
Haste: A276 410/420/304/316 de aço inoxidável, alta resistência e resistência ao desgaste
Embalagem: Grafite trançada flexível / anéis de grafite / grafite reforçada com fio Inconel (tipo de alta temperatura)
Junta: Junta espiral de aço inoxidável (316L/enchimento de grafite flexível) / junta de anel metálico
Parafusos: ASTM A193 B7 / B7M / B16 (liga de aço de alta resistência e ultra-alta pressão)
Nozes: ASTM A194 2H/2HM/7
Conexão Final: Solda de topo (BW), atendendo EN 12627 / ASME B16.25; Bisel em V ou em U selecionado de acordo com a espessura da parede, juntas soldadas com penetração total
Dimensões finais BW: Em conformidade com EN 10253-2 / ASME B16.25
Cara a cara: em conformidade com ASME B16.10
Operação: Manual (volante/alavanca), pneumático (curso linear), elétrico (multivolta, liga/desliga/modulador), hidráulico
Padrão de Projeto: API 600, ASME B16.34
Padrão de teste: API 598
Aplicações
Sistemas Hidráulicos de Ultra-Alta Pressão: Utilizados em circuitos de água de ultra-alta pressão DN50 de prensas hidráulicas, bancadas de teste e equipamentos de teste de vasos de pressão. A classificação PN160 satisfaz a pressão de serviço de 16 MPa, enquanto as conexões soldadas eliminam riscos de vazamento.
Seções de Alta Pressão de Dutos de Transmissão de Gás Natural: Aplicado em ramais de alta pressão DN50, linhas de impulso de instrumentos de estação e linhas de ventilação de dutos principais de transmissão de gás. As conexões soldadas garantem vazamento zero de gás natural de alta pressão, e o material A105N funciona bem em condições corrosivas em geral.
Sistemas de água de alimentação de ultra-alta pressão em usinas de energia: usados em ramais DN50 de vapor principal, vapor de reaquecimento e tubulações de água de alimentação de alta pressão em usinas termelétricas supercríticas/ultrasupercríticas. As conexões soldadas garantem vazamento zero de vapor de alta temperatura e alta pressão.
Equipamentos de perfuração e produção de petróleo: instalados em coletores de ultra-alta pressão DN50 e coletores de estrangulamento de cabeças de poço, árvores de Natal e equipamentos de fraturamento. As conexões soldadas resistem à pulsação e vibração de alta pressão, e o aço forjado A105N oferece excelente resistência à fadiga.
Equipamento de Limpeza de Alta Pressão: Aplicado em linhas de descarga de bombas de ultra-alta pressão DN50 de sistemas de limpeza por jato de água e jato de vapor. A classificação PN160 corresponde à pressão de saída da bomba e as conexões soldadas evitam o afrouxamento e o vazamento das juntas flangeadas.
Serviço Industrial Geral: Adequado para isolamento e fechamento de meios de água, óleo e gás de pressão ultra-alta DN50, especialmente para serviços não corrosivos que exigem vazamento zero e instalação compacta.
Vantagens e valor
Vazamento zero para pressão ultra-alta: as extremidades soldadas de topo com penetração total eliminam os caminhos de vazamento das juntas das conexões flangeadas, alcançando vedação permanente de vazamento zero para meios inflamáveis, explosivos, tóxicos e valiosos sob pressão ultra-alta.
Passagem total com resistência de fluxo quase nula: Quando totalmente aberta, a cunha se retrai para dentro da tampa, proporcionando um caminho de fluxo reto e desobstruído com perda de pressão quase nula, reduzindo o consumo de energia de bombeamento — ideal como válvula de isolamento para tubulações de pressão ultra-alta.
Juntas soldadas de resistência total: As juntas soldadas correspondem à resistência do material de base sem concentração de tensão, proporcionando resistência superior à fadiga e à vibração em comparação com conexões flangeadas, adequadas para cargas pulsantes, vibratórias e de choque.
Segurança e conformidade: Os projetos à prova de fogo e explosão estão em conformidade com API 607 e códigos de segurança de equipamentos de alta pressão. Os procedimentos de soldagem são qualificados de acordo com padrões internacionais e verificados por testes de terceiros, protegendo pessoal e equipamentos em sistemas de ultra-alta pressão.
Compatibilidade e intercambialidade com padrões europeus: Fabricado estritamente de acordo com EN 1092‑1, EN 12516, EN 558 e EN 12627, totalmente intercambiável com válvulas de gaveta de solda de topo DN50 PN160 e componentes de tubulação das principais marcas europeias, reduzindo estoque e custos de substituição.
Compatibilidade de automação: O baixo torque de atuação linear suporta operação manual, pneumática e elétrica, permitindo fácil integração em sistemas DCS/SCADA para monitoramento remoto e isolamento automático.
