J-VALVES

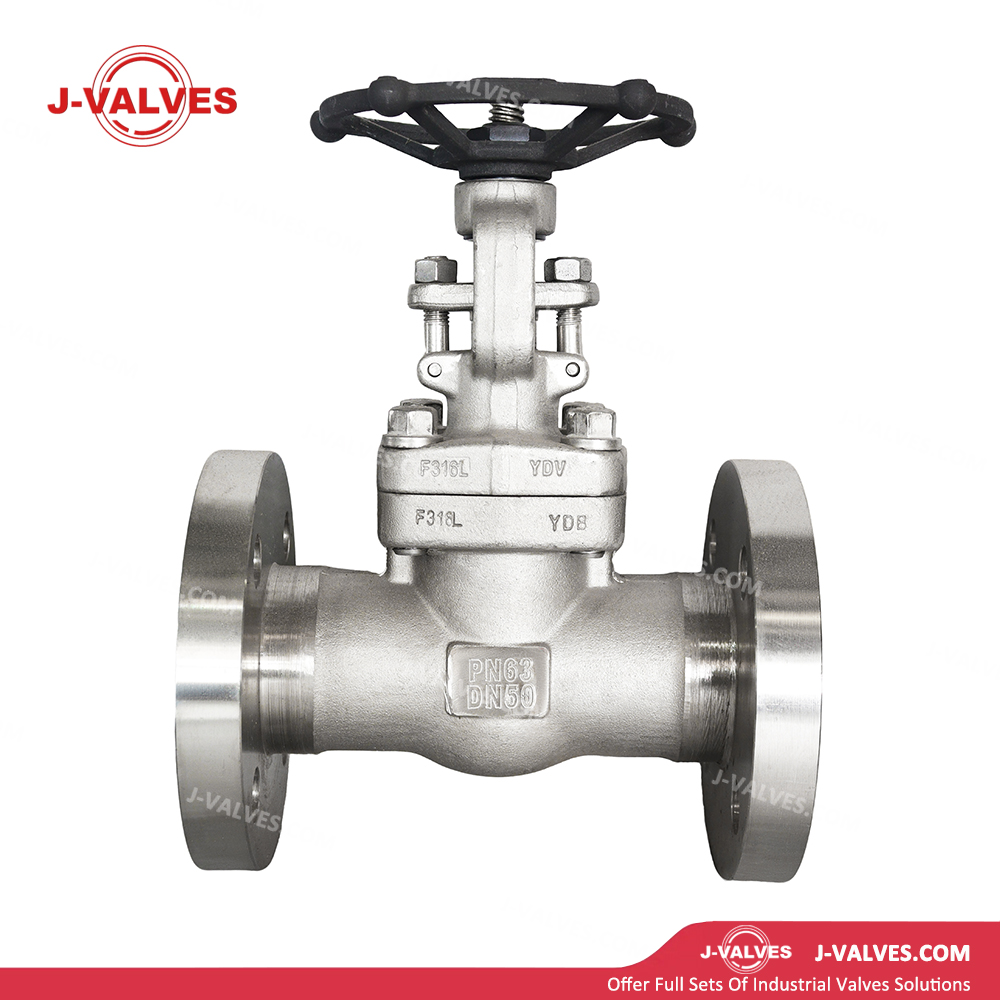

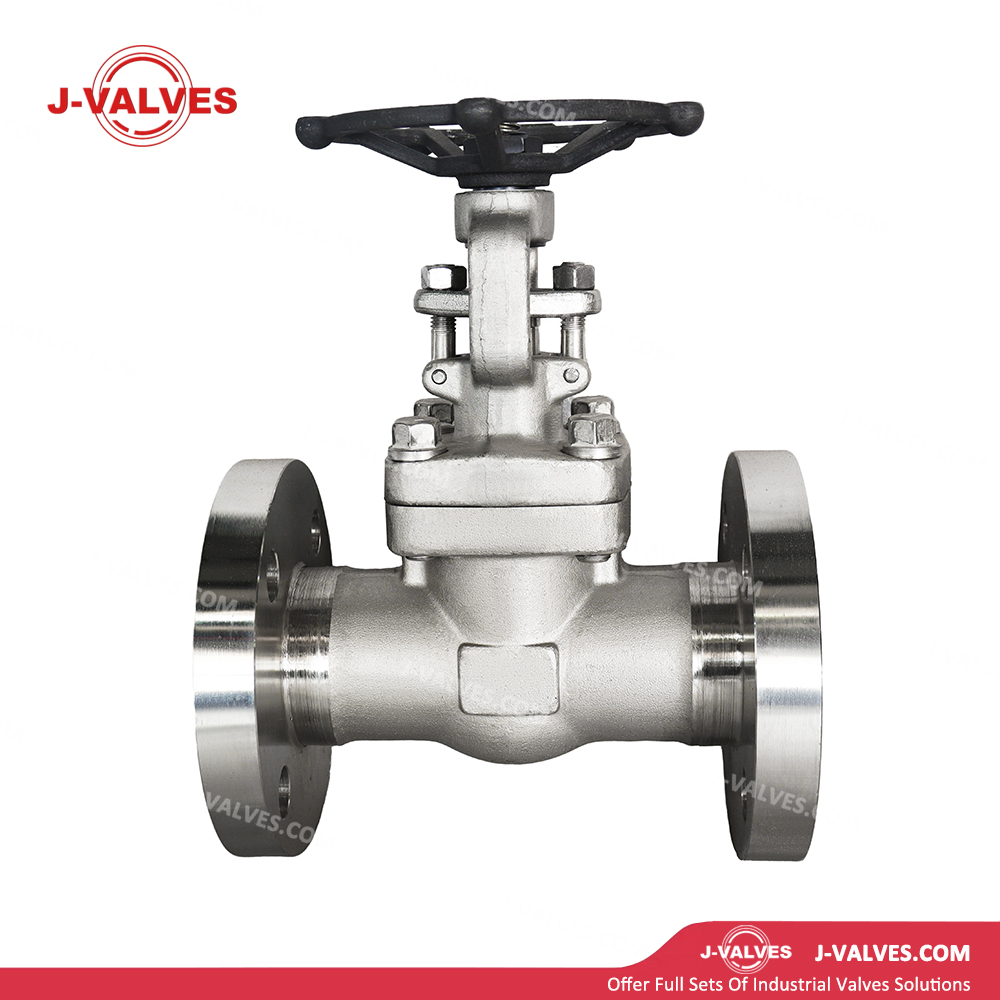

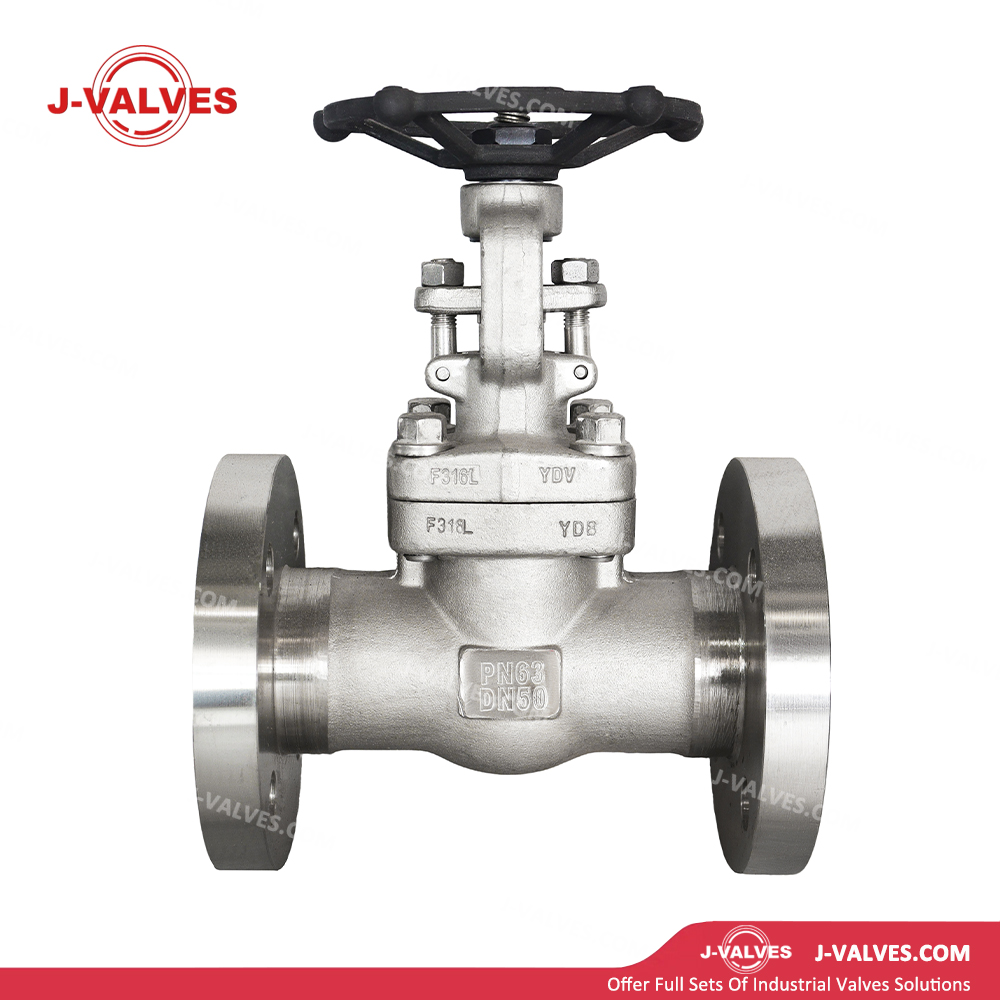

Recursos de design
Construção em aço inoxidável de ultrabaixo carbono F316L : O corpo da válvula é integralmente forjado em aço inoxidável ASTM A182 F316L (00Cr17Ni14Mo2), com teor de carbono ≤0,03% e teor de molibdênio de 2,0–3,0%, fornecendo um valor PREN ≥24. Sua resistência à corrosão por pites, corrosão em frestas e corrosão intergranular é significativamente superior ao F304L, tornando-o ideal para aplicações de alta pressão envolvendo meios altamente corrosivos, como íons cloreto, ácido sulfúrico e ácido fórmico.
Design de cunha resiliente : Apresentando uma cunha resiliente do tipo cunha com uma ranhura central ou estrutura flexível integral, a cunha sofre leve deformação sob compressão da sede no fechamento, compensando automaticamente os desvios angulares das superfícies de vedação para garantir contato uniforme e vedação bidirecional confiável, adequada para serviço de alta pressão PN63.
Passagem de fluxo direto de passagem total : Quando totalmente aberta, a cunha se retrai para dentro da tampa, proporcionando um caminho de fluxo direto desobstruído com um coeficiente de resistência de fluxo extremamente baixo (ζ≈0,1–0,3) e perda de pressão insignificante. Ele foi projetado para serviço on-off de dutos e não para regulação de estrangulamento.
Conexão flangeada de alta pressão : O corpo da válvula está equipado com flanges Tipo B (face elevada) em conformidade com EN 1092-1 PN63. Para DN50, o diâmetro externo do flange é de 180 mm, o diâmetro do círculo do parafuso é de 135 mm, os parafusos 4 × M22 e a espessura do flange é de 26 mm, garantindo conexão confiável e vedação sob alta pressão de 6,3 MPa.
Indicação de deslocamento da haste : A seção exposta da haste é equipada com uma escala de curso ou indicador de posição para indicação visual clara do status da válvula aberta/fechada, facilitando a operação no local e o monitoramento remoto e evitando operação incorreta.
Baixo torque operacional : A porca da haste é feita de materiais redutores de atrito (liga de cobre ou composto autolubrificante), combinados com roscas usinadas com precisão para minimizar o atrito de elevação. A operação manual da válvula de pequeno diâmetro DN50 é fácil e pequenos atuadores podem ser instalados opcionalmente.
Design à prova de fogo : atende aos padrões API 607. A gaxeta de grafite e os elementos de vedação de metal mantêm a integridade da vedação sob condições de incêndio para evitar vazamento do meio.
Haste à prova de explosão : A haste de entrada superior totalmente forjada é projetada com degraus anti-explosão e anéis de vedação. Mesmo que a gaxeta se solte acidentalmente, a haste permanece retida pelo castelo, garantindo segurança operacional em condições de alta pressão.
Selo de gaxeta de grafite : A caixa de gaxetas usa gaxetas trançadas de grafite flexível ou conjuntos de anéis de grafite, oferecendo uma ampla faixa de temperatura (-196 ℃ a + 500 ℃), sem endurecimento em baixas temperaturas e excelente autolubrificação para vedação dinâmica confiável da haste a longo prazo.
Design compacto e leve : A válvula DN50 tem um comprimento entre faces de aproximadamente 216 mm e pesa de 5 a 8 kg. Sua estrutura compacta permite fácil instalação em racks de tubos densos e espaços confinados de equipamentos.
Parâmetros técnicos
Tamanho nominal : DN50 (2″)
Classe de pressão : PN63 (6,3 MPa)
Material do corpo : ASTM A182 F316L
Faixa de temperatura : -29°C a +425°C
Corpo/Capô : ASTM A182 F316L
Cunha : F316L + Revestimento Stellite (endurecimento da superfície de vedação) / tratamento de endurecimento integral
Assento : F316L + revestimento duro Stellite (superfície de vedação)
Haste : F316L / 17-4PH / Inconel 718, de alta resistência e resistente à corrosão
Embalagem : Embalagem trançada de grafite flexível/anéis de grafite/grafite reforçada com fio Inconel (tipo de alta temperatura)
Junta : Junta espiral de aço inoxidável (316L/enchimento de grafite flexível) / junta de anel de metal (octogonal / oval)
Parafusos : ASTM A193 B8M (aço inoxidável, resistente à corrosão) / B7 (aço carbono, temperatura ambiente)
Nozes : ASTM A194 8M/2H
Conexão final : Flangeada (face elevada Tipo B) conforme EN 1092-1 PN63; Extremidades soldadas de topo BW disponíveis mediante solicitação
Dimensões da face do flange : em conformidade com EN 1092-1
Dimensões face a face : Em conformidade com EN 558 / ISO 5752
Funcionamento : Manual (volante/alavanca), pneumático (curso linear), elétrico (multivoltas, liga-desliga/modulador), hidráulico
Padrões de projeto : API 600, API 603, ASME B16.34
Padrão de teste : API 598
Aplicações
Processos Químicos Altamente Corrosivos : Usados em tubulações de alta pressão DN50 de plantas de cloro e álcalis, organoclorados, pesticidas, corantes e outras plantas químicas altamente corrosivas. O material F316L resiste à corrosão de íons cloreto e ácido-base, enquanto a classificação PN63 atende aos requisitos de processo de alta pressão.
Unidades de Hidroprocessamento Petroquímico : Aplicadas em tubulações de hidrogênio e sulfeto de hidrogênio de alta pressão DN50 para unidades de hidrocraqueamento, hidrotratamento e reformação catalítica. O F316L oferece resistência à fragilização por hidrogênio e à corrosão sob tensão por sulfeto, garantindo segurança no serviço com hidrogênio.
Engenharia Offshore : Instalada em dutos de controle de água do mar, petróleo bruto e gás natural DN50 em plataformas offshore, FPSOs e sistemas submarinos. O F316L resiste à corrosão da água do mar e do petróleo, atendendo aos requisitos de ambientes de alta pressão em águas profundas.
Serviço Industrial Geral : Adequado para ligar/desligar e isolar água de alta pressão, óleo, gás, produtos químicos e outros meios corrosivos DN50, especialmente em ambientes contendo cloreto e condições com riscos de corrosão intergranular.
Vantagens e valor
Resistência de fluxo zero na posição totalmente aberta : A cunha totalmente retraída cria um caminho de fluxo desobstruído com perda de pressão quase zero, reduzindo o consumo de energia de bombeamento. Ideal para isolamento de tubulações de alto fluxo sem perturbações de fluxo ou formação de redemoinhos.
Vedação confiável com cunha resiliente : A cunha resiliente do tipo cunha compensa automaticamente o desalinhamento da superfície de vedação, proporcionando vedação bidirecional consistente e vazamento zero em PN63, atendendo aos requisitos de isolamento da tubulação e segurança de manutenção.
Conexão flangeada de alta pressão : Os flanges EN 1092-1 PN63 garantem uma conexão segura a 6,3 MPa, totalmente compatível com a tubulação padrão europeu sem flanges adaptadores, reduzindo os custos de engenharia.
Instalação compacta e fácil : Pesando apenas 5–8 kg e comprimento de aproximadamente 216 mm, a válvula DN50 permite instalação flexível em tubulações densas e espaços confinados, reduzindo custos de rack de tubos e suporte.
Operação flexível e sem esforço : O design da porca da haste com atrito reduzido resulta em um torque operacional abaixo de 15N·m para DN50, permitindo operação com uma só mão. Pequenos atuadores pneumáticos/elétricos estão disponíveis para automação remota.
Intercambialidade de Padrão Europeu : Em estrita conformidade com EN 1092-1, EN 12516, EN 558 e API 600, garantindo total intercambialidade com válvulas DN50 PN63 e acessórios de tubulação das principais marcas europeias, reduzindo estoque e custos de substituição.
Conformidade de segurança e conformidade : Os projetos à prova de fogo e à prova de explosão atendem à API 607 e aos códigos de segurança de equipamentos de alta pressão, com certificação de terceiros para proteger pessoal e equipamentos em sistemas corrosivos de alta pressão.
Valor de proteção do sistema : O isolamento confiável protege bombas, válvulas, reatores, módulos de membrana e outros equipamentos de precisão a jusante, evitando danos ao equipamento e poluição ambiental causada por vazamento de meios corrosivos e reduzindo riscos de acidentes e custos de manutenção.
