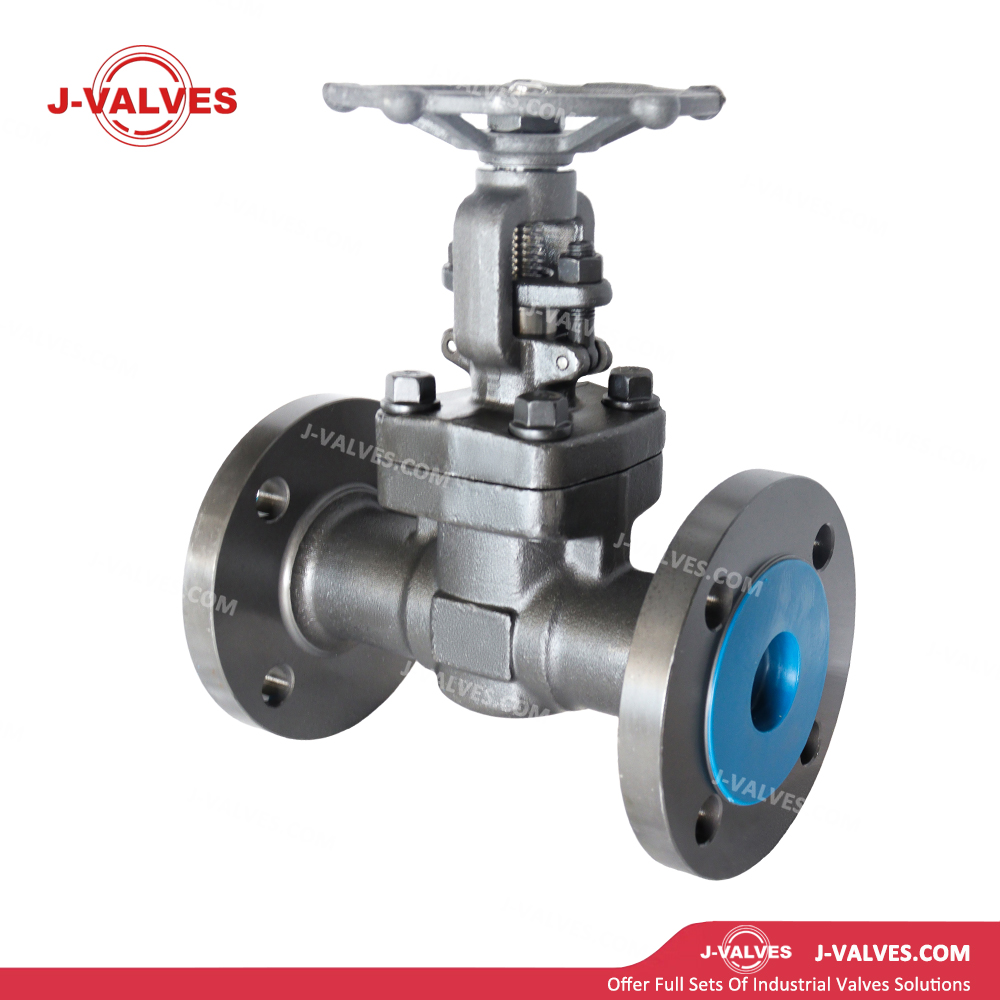

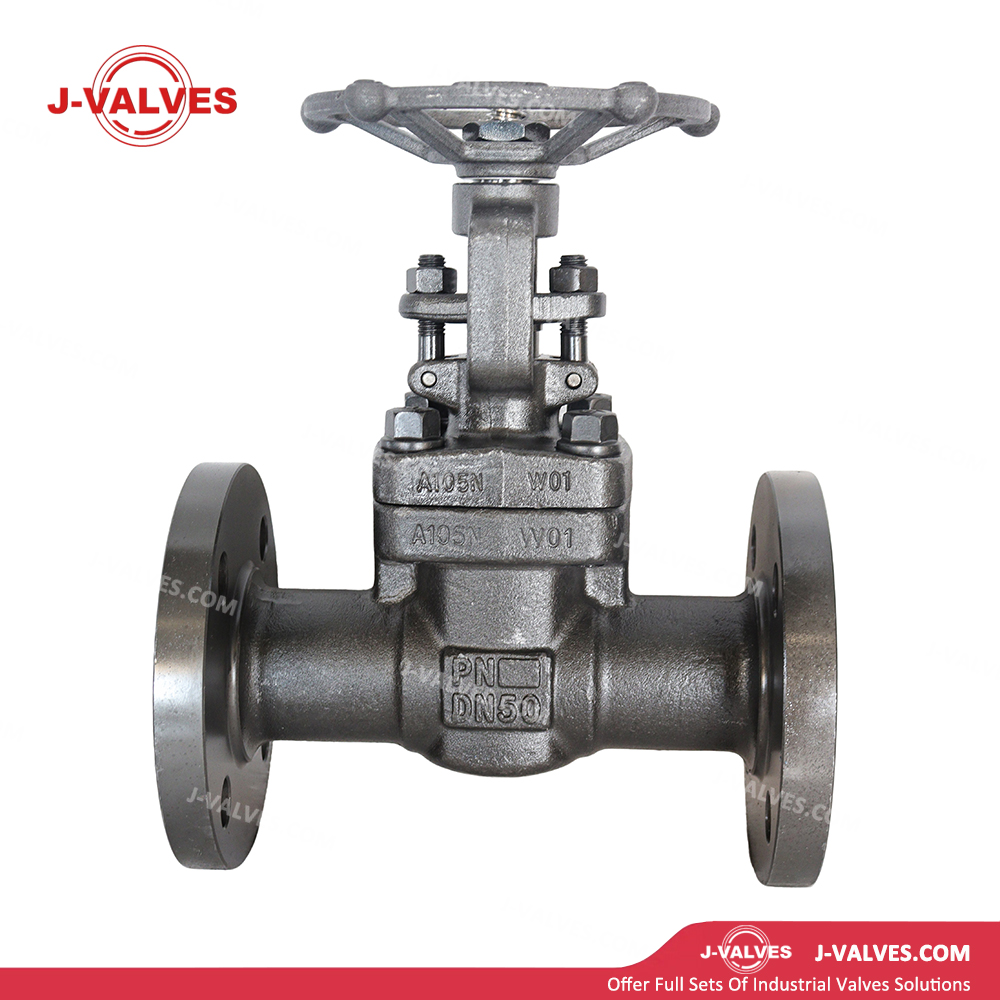

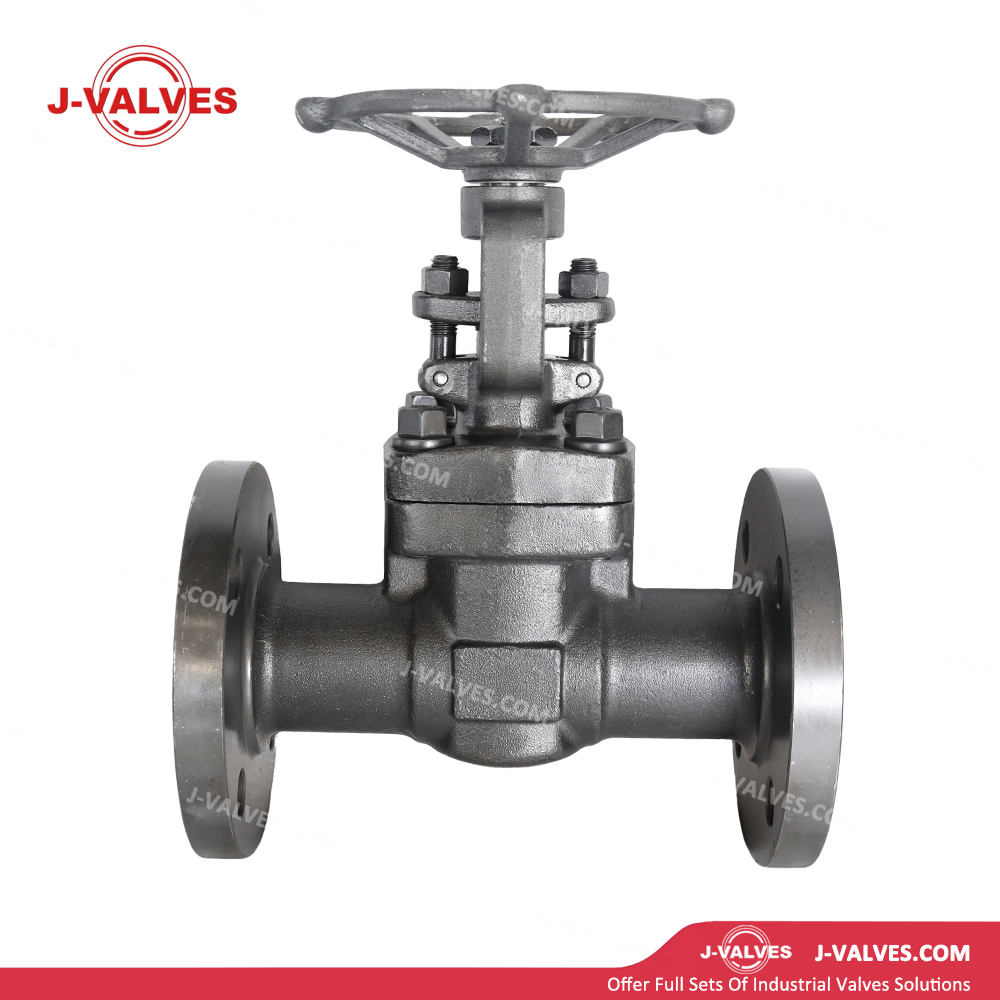

J-VALVES
Recursos de design
Aço Forjado Normalizado A105N: O corpo da válvula é integralmente forjado em aço carbono ASTM A105N de alta qualidade com tratamento normalizado, apresentando grãos refinados uniformes. Possui resistência à tração de ≥485MPa e limite de escoamento de ≥250MPa, com resistência ao impacto significativamente superior ao A105 comum. Ele atende aos requisitos de suporte de pressão para condições industriais gerais e é adequado para meios não corrosivos, como água, óleo e gás.
Estrutura de Cunha Flexível: Projetada como uma cunha flexível tipo cunha com uma ranhura central ou estrutura flexível integral. Uma leve deformação ocorre sob compressão da sede durante o fechamento, compensando automaticamente os desvios angulares das superfícies de vedação para garantir contato uniforme e obter vedação bidirecional confiável.
Passagem de fluxo reto de passagem total: Quando totalmente aberta, a cunha se retrai para dentro da tampa, proporcionando um caminho de fluxo reto desobstruído com um coeficiente de resistência de fluxo extremamente baixo (ζ≈0,1–0,3) e perda de pressão insignificante. É ideal para serviço de fechamento de dutos, mas não é recomendado para regulação de estrangulamento.
Conexão Flangeada (RF): Atende às normas EN 1092-1 / ASME B16.5, permitindo instalação conveniente e adequada para aplicações que requerem desmontagens frequentes.
Conexão Rosqueada (NPT/BSP): Atende às normas ASME B1.20.1 / ISO 228, apresentando estrutura compacta e adequada para tubulações de baixa pressão e pequeno diâmetro.
Solda de soquete (SW): Atende às normas ASME B16.11, oferecendo alta resistência de soldagem e adequado para tubulações de média e alta pressão.
Solda de topo (BW): Atende às normas ASME B16.25 / EN 12627, adotando soldagem de penetração total e adequada para meios de alta pressão, inflamáveis, explosivos e tóxicos.
Baixo torque operacional: A porca da haste é feita de materiais redutores de atrito (liga de cobre ou composto autolubrificante) com roscas usinadas com precisão para minimizar o atrito de elevação. A válvula de pequeno diâmetro DN50 é leve para operação manual e pode ser equipada com um atuador de pequeno porte.
Design à prova de fogo: está em conformidade com os padrões API 607. A gaxeta de grafite e os elementos de vedação de metal mantêm o desempenho da vedação sob condições de incêndio para evitar vazamento do meio.
Haste à prova de explosão: A haste adota uma estrutura de entrada superior integralmente forjada com degraus anti-explosão e anéis de vedação. Mesmo que a gaxeta se solte acidentalmente, a haste permanece retida pelo castelo para garantir a segurança operacional.
Selo de gaxeta de grafite: A caixa de gaxeta usa gaxetas de grafite trançadas flexíveis ou conjuntos de anéis de grafite, com uma ampla faixa de temperatura (-29 ℃ a + 500 ℃), sem endurecimento em baixas temperaturas e excelente autolubrificação, garantindo confiabilidade de longo prazo da vedação dinâmica da haste.
Design da nervura guia: As nervuras guia internas são fornecidas no corpo da válvula para evitar deflexão durante a elevação, garantir tensão uniforme nas superfícies de vedação, evitar emperramento e arranhões e prolongar a vida útil.
Parâmetros técnicos
Tamanho Nominal: DN50 (2″)
Classificação de pressão: PN16–PN160 (Classe 150–Classe 900)
Material do corpo: ASTM A105N
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: ASTM A105N
Cunha: A105N + revestimento duro Stellite (superfície de vedação endurecida) / aço inoxidável 13Cr
Assento: A105N + revestimento duro Stellite (superfície de vedação)
Haste: A276 410/420/304/316 de aço inoxidável, alta resistência e resistência ao desgaste
Embalagem: Grafite trançada flexível/anéis de grafite/anéis em V de PTFE
Junta: Junta de fibra sem amianto / junta espiral de grafite / junta de anel de metal
Parafusos: ASTM A193 B7/B7M/B8M (selecionados com base nas condições de temperatura e corrosão)
Porcas: ASTM A194 2H/2HM/8M
Conexões finais: Flangeadas (RF, EN 1092-1 / ASME B16.5), Roscadas (NPT/BSP), Solda de soquete (SW), Solda de topo (BW)
Dimensão presencial: cumpra a ASME B16.10
Funcionamento: Manual (volante/alavanca), Pneumático (curso linear), Elétrico (multivoltas, liga-desliga/modulador), Hidráulico
Padrão de Projeto: API 600, ASME B16.34
Padrão de teste: API 598
Aplicações
Transporte de Petróleo e Gás: Usado para fechamento em tubulações de coleta, transporte, medição e estação DN50 para petróleo bruto, petróleo refinado e gás natural. O material A105N se adapta às condições gerais de corrosão e o tratamento normalizado garante resistência a baixas temperaturas.
Sistemas de Processo Químico: Aplicados para fechamento em tubulações de processo DN50 para diversos meios químicos, solventes e hidrocarbonetos. A cunha flexível garante vedação confiável e a gaxeta de grafite oferece resistência à corrosão química.
Serviço Industrial Geral: Adequado para fechamento e isolamento de meios não corrosivos como água, óleo e gás em tubulações DN50, servindo como componente padrão em sistemas de tubulação industrial.
Vantagens e valor
Resistência superior da normalização: O A105N normalizado apresenta grãos refinados com resistência ao impacto significativamente maior do que o A105 comum, evitando fraturas frágeis sob condições de baixa temperatura e choque e protegendo pessoal e equipamentos.
Resistência de fluxo quase zero em abertura total: A cunha totalmente retraída fornece um caminho de fluxo desobstruído com perda de pressão quase zero, reduzindo o consumo de energia de bombeamento e ideal para fechamento de tubulações de alto fluxo.
Vedação confiável com cunha flexível: A estrutura flexível tipo cunha compensa automaticamente os desvios da superfície de vedação, proporcionando vedação bidirecional consistente e vazamento zero para atender aos requisitos de segurança de isolamento e manutenção da tubulação.
Opções flexíveis de conexão: Conexões flangeadas, rosqueadas, soldadas por encaixe e soldadas de topo estão disponíveis para se adaptar a vários padrões de tubulação e condições de trabalho, permitindo uma instalação conveniente no local e reduzindo os custos do projeto.
Operação leve e flexível: O design da porca da haste com atrito reduzido resulta em um torque operacional abaixo de 15N·m para válvulas DN50, permitindo operação com uma só mão. Pequenos atuadores pneumáticos/elétricos são opcionais para controle automático remoto.
Garantia de segurança e conformidade: Os projetos à prova de fogo e à prova de explosão estão em conformidade com a API 607 e os códigos de segurança industrial, verificados por testes de terceiros para proteger o pessoal e os equipamentos do sistema.
Proteção aprimorada do sistema: O fechamento confiável protege bombas, válvulas, instrumentos e outros equipamentos de precisão a jusante contra danos causados por refluxo e vazamento de meios, reduzindo riscos de acidentes e custos de manutenção.
