J-VALVES
Características estruturais

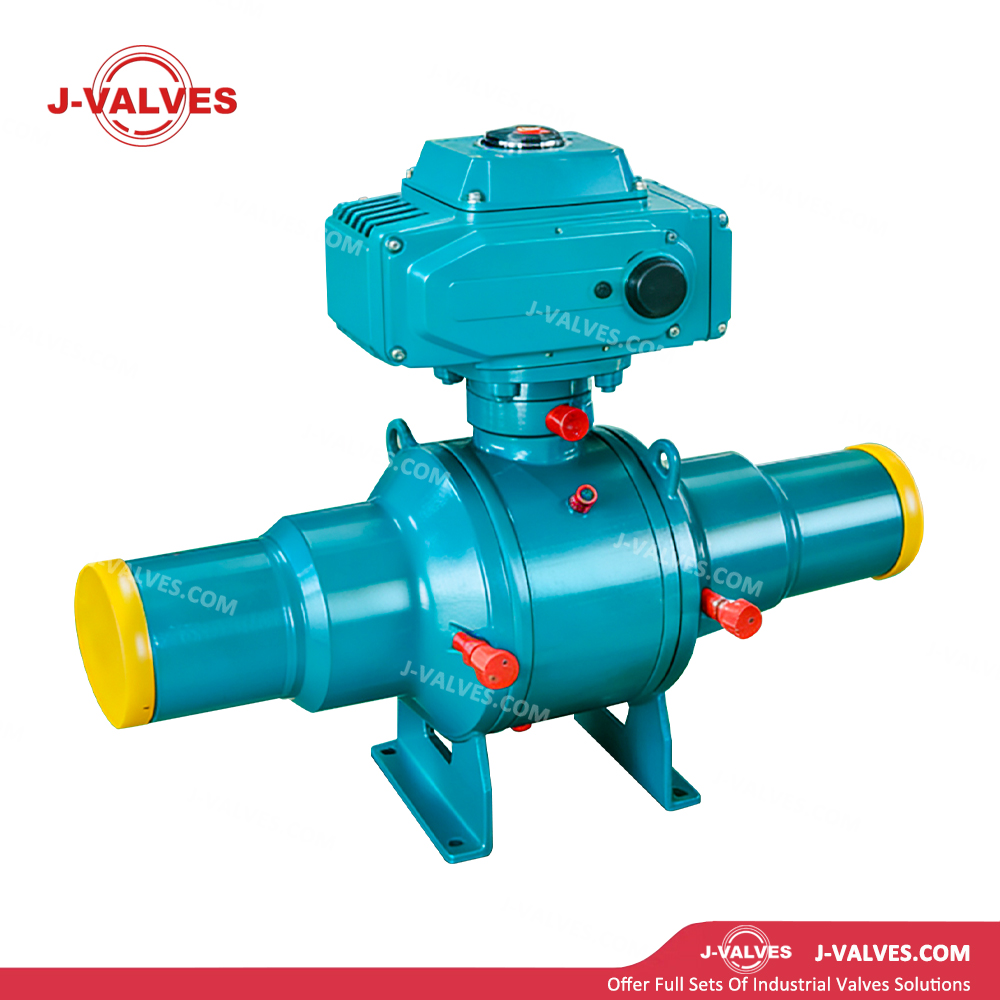

Estrutura Totalmente Soldada : O corpo da válvula é conectado à tubulação por soldagem de penetração total soldada de topo (BW), sem faces de vedação de flange ou conexões aparafusadas, eliminando completamente os riscos de vazamento externo. Apresentando um design compacto e leve, reduz o peso em aproximadamente 30%~40% em comparação com válvulas flangeadas. Pode ser enterrado diretamente ou montado na superfície e não necessita de manutenção durante toda a sua vida útil.
Projeto montado em munhão : A esfera é suportada e fixada por munhões superiores e inferiores. A vedação inicial é obtida por meio de molas de sede pré-carregadas, com pressão média ajudando a melhorar o desempenho da vedação. Possui baixo torque operacional, adequado para aplicações de alta pressão e grande diâmetro, evitando deslocamento excessivo da esfera causado por diferencial de pressão que poderia levar à falha da vedação, garantindo atuação precisa e suave do atuador elétrico para controle preciso da posição.
Fonte de alimentação : Alimentação CA trifásica / monofásica (380V / 220V / 24V) ou alimentação CC, adequada para estações com alimentação estável e instalações montadas em superfície.
Precisão do controle : Tipo liga/desliga ou tipo modulante (controle proporcional 4–20 mA / 0–10V) para ajuste preciso de abertura.
Controle de curso : Proteção dupla com limite mecânico + limite eletrônico para controlar com precisão a abertura da válvula e evitar deslocamento excessivo.
Feedback de status : Sinais de feedback de abertura/fechamento/falha como padrão; o transmissor de posição da válvula (4–20 mA) é opcional para feedback da posição da válvula em tempo real.
Funções de proteção : Proteção contra torque excessivo, proteção contra superaquecimento, proteção contra perda de fase, à prova de água e poeira (IP67/IP68), aquecimento e desumidificação, proteção contra raios.
Acionamento Manual : Equipado com volante ou manivela para operação manual de emergência em caso de falha de energia.
Diagnóstico Inteligente : Controlador de válvula inteligente opcional para teste de curso parcial (PST), previsão de falhas e registro de dados operacionais.
Projeto Full Bore : O diâmetro da passagem de fluxo corresponde ao diâmetro interno da tubulação, resultando em queda de pressão extremamente baixa e permitindo a passagem suave dos pigs da tubulação, atendendo aos requisitos de pigging e inspeção para tubulações de longa distância.
Adaptabilidade enterrada/montagem em superfície : A estrutura totalmente soldada não possui pontos de vazamento externos e pode ser diretamente enterrada sem poços de válvula ou com tamanho de poço bastante reduzido. O atuador elétrico possui alto grau de proteção, adaptando-se a ambientes externos agressivos. A haste estendida e o tubo protetor superior são opcionais para operação no solo.
Ampla gama de materiais do corpo : A105N, F304, F316, LF2, etc., cobrindo uma ampla gama de condições de trabalho, desde ambiente a baixa temperatura, meios não corrosivos a altamente corrosivos.
Sedes macias : PTFE, RPTFE, PPL, adequadas para aplicações em temperatura ambiente com requisitos rigorosos de vedação.
Sedes metálicas : Revestidas com liga Stellite ou liga à base de níquel, adequadas para meios de alta temperatura, alta pressão e contendo partículas.
Design à prova de fogo : em conformidade com o padrão API 6FA. Em caso de incêndio, as vedações metálicas e as gaxetas de grafite mantêm o desempenho da vedação para evitar vazamentos catastróficos.
Dispositivo antiestático : A mola e o condutor antiestático integrados garantem a continuidade elétrica entre a esfera, a haste e o corpo, evitando o acúmulo eletrostático que pode causar riscos de explosão.
Haste à prova de explosão : A haste adota uma estrutura à prova de explosão de entrada superior para garantir segurança operacional sob alta pressão.
Sistema de Lubrificação de Vedação de Emergência : Portas de injeção de graxa são fornecidas na área da sede. O selante pode ser injetado em emergências para restaurar o desempenho da vedação e ampliar a janela de resposta a emergências.
Conexões de drenagem e ventilação : Uma porta de drenagem na parte inferior e uma porta de ventilação na parte superior do corpo da válvula facilitam a manutenção da cavidade, drenagem e alívio de pressão.
Parâmetros técnicos
Faixa de tamanho : 2″ ~ 56″ (DN50 ~ DN1400)
Classe de pressão : Classe 150 ~ Classe 2500 (PN20 ~ PN420)
Faixa de temperatura : -29°C a +425°C
Corpo : ASTM A105N / A350 LF2 (aço carbono, tipo de baixa temperatura), ASTM A182 F304/F316 (aço inoxidável)
Esfera : A105N/F304/F316 + Revestimento duro Stellite, revestimento de carboneto de tungstênio
Assento : A105N/F304/F316 + revestimento duro Stellite, revestimento duro Inconel
Haste : F316 / 17-4PH / Inconel 718
Materiais de vedação : PTFE, RPTFE, PPL, vedação metálica rígida (Stellite, carboneto de tungstênio, liga à base de níquel)
Embalagem : Grafite flexível, grafite trançado reforçado com fio Inconel
Extremidades soldadas : em conformidade com ASME B16.25 / API 6D
Conexão final : Estrutura soldada de topo (BW), totalmente soldada, em conformidade com ASME B16.25 / API 6D
Operação : Elétrica (padrão), mecanismo de acionamento manual opcional
Fonte de alimentação : Trifásica 380 Vca / Monofásica 220 Vca / 24 Vcc (opcional)
Tipo de controle : Ligado/desligado (serviço S2/S5) / Modulação (4–20 mA / 0–10V)
Torque de saída : Configurado de acordo com o cálculo de torque da válvula, normalmente 2.000 ~ 50.000 Nm (para aplicações de alta pressão de grande diâmetro)
Tempo de curso : 30 ~ 300 segundos (ajustável, dependendo do tamanho e classe de pressão)
Classe de proteção : IP67 / IP68 (tipo submersível opcional)
Classe de proteção contra explosão : Ex d IIB T4 / Ex d IIC T6 (tipo à prova de explosão opcional)
Protocolos de comunicação : Modbus RTU/TCP, Profibus DP/PA, HART, Foundation Fieldbus
Funções de proteção : Proteção contra torque excessivo, proteção contra superaquecimento, proteção contra perda de fase, à prova de água e poeira, aquecimento e desumidificação, proteção contra raios
Feedback de posição : tipo ligado/desligado (contatos secos abertos/fechados/falha), tipo modulante (feedback de posição de 4–20 mA)
Substituição do volante : Volante mecânico padrão para operação de emergência local durante falha de energia
Padrão de projeto : API 6D, ASME B16.34
Padrão de teste : API 6D, API 598
Dimensão face a face : em conformidade com ASME B16.10
Aplicações
Dutos de gás natural de longa distância : usados em nós principais, incluindo linhas troncais, ramais, estações de compressão, estações de medição e regulação, estações de pigging e câmaras de válvulas de bloqueio, permitindo controle remoto preciso, regulação automática e integração SCADA.
Redes de Aquecimento Distrital : Aplicadas em linhas troncais primárias de sistemas de cogeração e aquecimento central, com elevada resistência à temperatura e pressão e zero fugas externas. A modulação elétrica alcança um controle preciso da temperatura.
Terminais de armazenamento de gás e GNL : Utilizados em dutos de injeção, produção e exportação de gás, com atuadores elétricos que fornecem controle preciso de fluxo para atender aos requisitos de despacho automatizado.
Dutos de Transmissão de Petróleo : Aplicados em oleodutos e estações de longa distância de petróleo bruto e produtos refinados, atendendo aos processos de pigging, medição e distribuição.
Químico e Petroquímico : Utilizado em dutos enterrados ou superficiais que transportam meios inflamáveis, tóxicos e corrosivos de alta pressão, com controle elétrico garantindo operação segura e regulação precisa em áreas perigosas.
Estações de tratamento de água e bombeamento : Fornece isolamento confiável e controle de fluxo preciso para transmissão de água bruta de grande diâmetro, tratamento de águas residuais e sistemas de tubulação de estações de bombeamento.
Serviço Industrial Geral : Adequado para isolamento confiável e controle de regulação de água, óleo, gás e outros meios de grande diâmetro, de média a alta pressão, e outros meios que exigem monitoramento remoto, controle preciso, vazamento zero e operação livre de manutenção.
Vantagens e valores
Vazamento externo zero e alta confiabilidade : A estrutura totalmente soldada elimina completamente os riscos de vazamento nas juntas do corpo e da tubulação. É isento de manutenção durante toda a sua vida útil quando enterrado ou montado na superfície, reduzindo significativamente os riscos ambientais e os custos de manutenção.
Controle inteligente preciso : os atuadores elétricos suportam regulação proporcional, feedback de posição e vários protocolos de comunicação. A integração com sistemas SCADA permite monitoramento remoto, diagnóstico de falhas e manutenção preditiva, melhorando a inteligência da rede de dutos.
Operação Suave em Furos Grandes : O design montado em munhão reduz significativamente o torque operacional sob condições de furos grandes de alta pressão. O atuador elétrico controla com precisão a abertura para evitar golpes de aríete e oscilações, conseguindo uma regulação suave.
Capacidade operacional em qualquer clima : alta classe de proteção (IP67/IP68) e opções à prova de explosão se adaptam a ambientes externos agressivos, umidade, poeira e atmosferas de gases explosivos.
Garantia de operação de emergência : O cancelamento do volante permite operação de emergência local durante falha de energia. Com UPS ou energia de reserva, a controlabilidade da válvula é garantida em condições críticas.
Alta Compatibilidade com Pigs : O projeto de furo completo permite a passagem desobstruída dos pigs da tubulação, apoiando a inspeção e limpeza em linha para melhorar a operação da tubulação e a eficiência da manutenção.
Conformidade de segurança abrangente : design API 6D, função DBB, proteção contra incêndio, antiestática, à prova de explosão, proteção contra torque excessivo e diagnóstico inteligente atendem a rigorosos padrões de segurança internacionais para gasodutos urbanos e de longa distância.
Forte compatibilidade digital : suporta a atualização digital da Indústria 4.0, permitindo monitoramento do status da válvula em tempo real, análise de dados operacionais baseada em nuvem, manutenção preditiva e gerenciamento completo do ciclo de vida.
