J-VALVES
Recursos de design

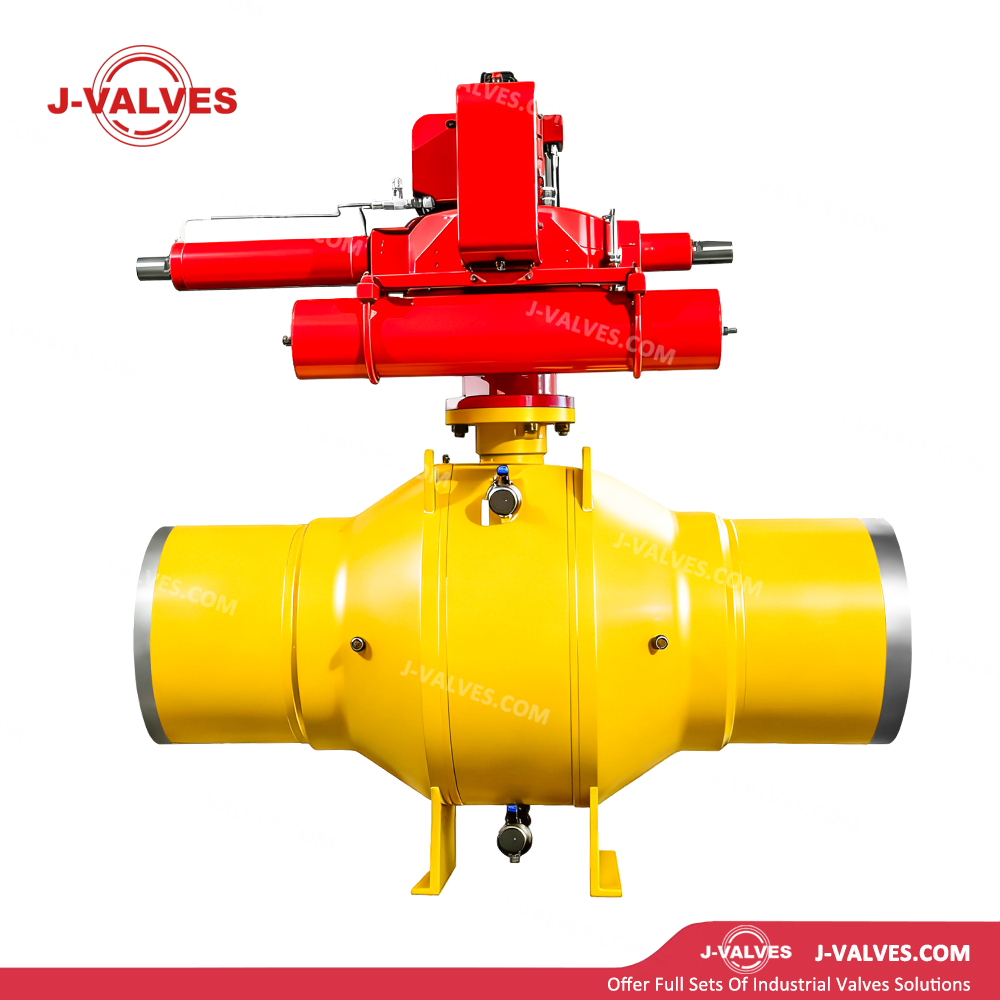

Construção em aço forjado totalmente soldado : O corpo da válvula é integralmente soldado a partir de seções de tubo forjado e extremidades forjadas, sem flanges do corpo ou conexões aparafusadas, eliminando completamente o vazamento externo do corpo. Design livre de manutenção com vida útil de mais de 50 anos.
Atuador Gás-Hidráulico : Alimentado por gás natural de tubulação ou nitrogênio de alta pressão, a atuação hidráulica é obtida através do aumento de pressão de gás-líquido sem energia externa. Classificação à prova de explosão até Ex d IIC T6, adequada para áreas perigosas de Zona 1/2.
Projeto de esfera montada em munhão : A esfera é apoiada com precisão pelos munhões superiores e inferiores, obtendo vedação independente da pressão do meio. O torque operacional é baixo e consistente, garantindo abertura e fechamento flexíveis mesmo em aplicações de grande porte e alta pressão.
Assentos com efeito de pistão duplo (DPE) : Projeto de vedação bidirecional. Os assentos são fixados automaticamente na esfera em caso de acúmulo anormal de pressão na cavidade para evitar sobrepressão, suportando a função DBB (Double Block & Bleed).
Projeto de furo completo : O furo de fluxo corresponde ao diâmetro interno da tubulação com queda de pressão quase zero. Permite passagem irrestrita de pigs e dispositivos inteligentes de inspeção, reduzindo custos de manutenção de dutos.
Adequado para instalação enterrada ou submarina : A estrutura totalmente soldada sem pontos de vazamento externos permite a montagem direta enterrada ou submarina sem poços de válvula ou vedações à prova d'água, reduzindo significativamente os custos de engenharia civil.
Desligamento de Emergência ESD : Suporta sinais ESD remotos (com/sem fio), aceitando comandos de sistemas de controle de estação ou sistemas de detecção de vazamento para desligamento de segurança de emergência.
Monitoramento e feedback da posição da válvula : A configuração padrão inclui indicador de posição da válvula, transmissor de posição da válvula de 4-20 mA e interruptores de limite totalmente abertos/totalmente fechados para monitoramento remoto da posição e feedback de status.
Design otimizado para baixo torque : O suporte do munhão e as sedes de baixo atrito minimizam o torque operacional. A seleção otimizada do atuador gás-hidráulico reduz o consumo de ar.
Especificações técnicas
Faixa de tamanho : 6″ a 56″ (DN150 a DN1400)
Classe de pressão : 150LB a 2500LB (PN20 a PN420)
Faixa de temperatura : -29°C a +425°C
Corpo/extremidades : ASTM A105 (aço carbono), A350 LF2 (aço de baixa temperatura), A694 F52/F65 (aço para tubulação de alta resistência), A182 F316 (aço inoxidável)
Esfera : A105 com revestimento ENP / cromo duro / carboneto de tungstênio; ou sólido F316
Munhão/suporte : A105 com endurecimento superficial ou aço inoxidável 17‑4PH
Haste : 17‑4PH ou Inconel 718
Vedação do assento : PTFE/RPTFE (-46°C~180°C); PEEK (-60°C~260°C); vedação metálica + grafite flexível (-46°C~650°C)
Embalagem : Grafite flexível reforçada com fio Inconel
Material de soldagem : ER70S/GMAW/SAW compatível com metal base, 100% testes radiográficos (RT)
Conexão final : Extremidades BW totalmente soldadas (ASME B16.25 / API 5L correspondentes); extremidades de transição de flange opcionais
Atuação : Gás‑Hidráulica (primária); opcional pneumático, elétrico, eletrohidráulico
Pressão de fornecimento de ar : 0,5 ~ 1,0 MPa (gasoduto natural ou nitrogênio)
Tempo de operação : Totalmente aberto/fechado ajustável de 5 a 30 segundos; desligamento de emergência <10 segundos
Padrão de projeto : API 6D, ASME B16.34
Padrão de teste : API 6D, API 598
Dimensão face a face : ASME B16.10
Aplicações
Dutos de transporte de gás natural de longa distância : Válvulas de bloqueio da linha principal para dutos estratégicos nacionais e transfronteiriços, desligamento de emergência ESD em estações autônomas.
Redes de coleta e transporte de alta pressão : Principais linhas de coleta em campos de petróleo e gás, válvulas de entrada/saída para plantas de processamento, proteção automática contra quebra de linha.
Armazenamento Subterrâneo de Gás : Válvulas enterradas totalmente soldadas para poços de injeção/produção, poços de observação e tubulações de balanceamento, isentas de manutenção para ambientes subterrâneos.
Dutos Submarinos : Válvulas para dutos submarinos que conectam plataformas offshore a terminais onshore, estrutura totalmente soldada resistente à corrosão da água do mar e alta pressão externa.
Terminais de GNL : Válvulas de desligamento totalmente soldadas para sistemas de exportação de alta pressão, subresfriamento e BOG em temperaturas baixas ou ambientes.
Vantagens e valor
Segurança intrínseca com vazamento externo zero : A estrutura totalmente soldada elimina riscos de vazamento de flanges e parafusos. Probabilidade zero de vazamento externo do corpo dentro da vida útil projetada de 50 anos, tornando-o a única opção para áreas com as mais rigorosas regulamentações ambientais e de segurança.
Operação sem energia externa : A atuação gás-hidráulica utiliza gás canalizado como fonte de energia, independente do fornecimento de eletricidade. O excelente desempenho à prova de explosão proporciona adequação insubstituível para estações autônomas e áreas perigosas.
Desempenho operacional superior : O atuador gás-hidráulico oferece torque alto e estável, permitindo operação rápida mesmo para válvulas grandes e de alta pressão, com economia de energia de mais de 30% em comparação com atuadores pneumáticos puros.
Segurança e conformidade abrangentes : está em conformidade com API 6D, ISO 14313, IEC 61508 e outros padrões. Certificação SIL 3 disponível, atendendo aos requisitos de qualificação de projetos e seguros nos principais mercados globais.
Capacidade de expansão inteligente : pode integrar monitoramento de posição de válvula sem fio, diagnóstico on-line, sistemas de manutenção preditiva, suporte a aplicativos de gêmeo digital e Internet industrial das coisas (IIoT).
