J-VALVES
Características estruturais
Base fundida do corpo da válvula: fundida com precisão a partir de materiais como ASTM A216 WCB, A352 LCB/LCC (baixa temperatura), A351 CF8/CF8M (aço inoxidável), oferecendo excelente conformabilidade para projetos complexos de caminhos de fluxo e economia.

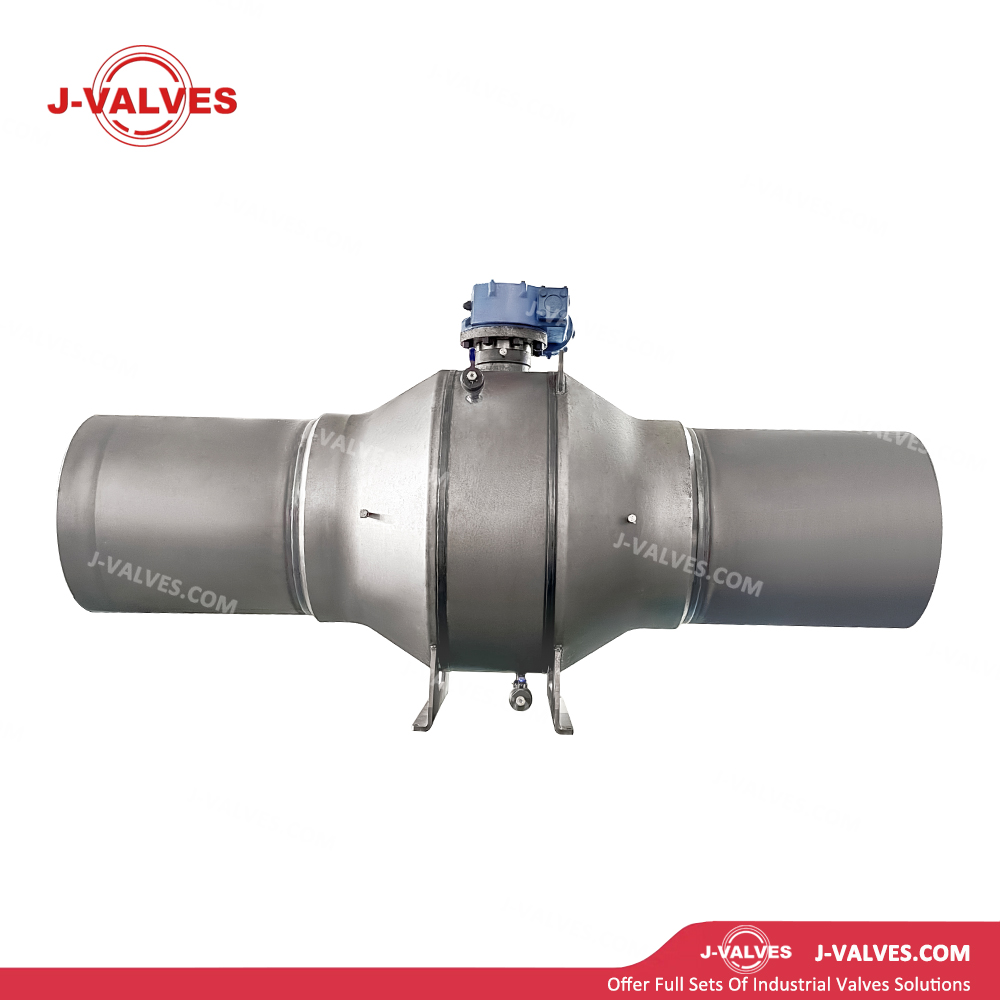

Estrutura Integrada Totalmente Soldada: O corpo da válvula e os conectores finais (peças de filhote ou pescoços de flange) são unidos por soldagem automática de circunferência completa (GMAW/SAW), formando uma cavidade metálica totalmente fechada. Não existem juntas, parafusos ou folgas de flange, eliminando fundamentalmente pontos de vazamento externos.
Sem flange central: A conexão convencional do flange corpo-cobertura é eliminada. A haste é inserida diretamente no corpo soldado por cima, com a caixa de empanque totalmente soldada ou roscada ao corpo, reduzindo ainda mais possíveis caminhos de vazamento.
Design enterrado e livre de manutenção: A estrutura totalmente soldada elimina a necessidade de reaperto periódico dos parafusos ou substituição da junta. Com uma vida útil projetada de 30 a 50 anos, correspondendo à vida útil do gasoduto, é ideal para locais enterrados, submarinos, túneis e outros locais inacessíveis.
Esfera flutuante (normalmente ≤ DN200): Estrutura simples, vedação assistida por pressão, econômica e confiável.
Esfera montada em munhão (≥ DN200 ou Alta Pressão): Suportado por munhões, baixo torque operacional, adequado para aplicações de alta pressão e grande diâmetro.
Furo Total ou Furo Reduzido: O projeto de passagem total oferece resistência ao fluxo quase zero e permite a passagem do pig, adequado para tubulações de longa distância; furo reduzido reduz custos de serviço geral.
Design de entrada superior: Uma tampa removível é instalada na parte superior do corpo, permitindo a substituição on-line da esfera e das sedes sem cortar ou soldar novamente as tubulações, alcançando facilidade de manutenção sob o conceito livre de manutenção.
Extensão da haste e adaptação enterrada: A haste pode ser soldada e estendida acima do solo, equipada com caixas de operação no solo ou atuadores remotos para permitir a operação no solo e o monitoramento de válvulas enterradas.
Design antiestático e à prova de fogo: Conexão condutora entre haste, bola e corpo; contato metal com metal em caso de incêndio, atendendo aos requisitos de segurança contra incêndio API 607 / ISO 10497.
Alívio de tensão e anticorrosão: Tratamento térmico geral pós-soldagem para remover tensão residual; jato de areia de superfície seguido de revestimento em pó epóxi ou revestimento anticorrosivo 3PE para ambientes corrosivos enterrados.
Portas de monitoramento inteligente opcionais: Equipadas com portas de drenagem, portas de injeção de graxa e portas de sensores de pressão/temperatura, suportando sistemas de gerenciamento de tubulações inteligentes baseados em SCADA/IoT.
Parâmetros técnicos
Faixa de tamanho: NPS 2″ a 60″ (DN50 a DN1500)
Classe de Pressão: Classe 150 a Classe 900 (PN20 a PN150); comumente Classe 300/600 (PN50/100)
Presencial: Em conformidade com comprimentos especiais ASME B16.10 ou API 6D; personalizável para estruturas totalmente soldadas
Faixa de temperatura: -29 ℃ a +425 ℃
Peças do corpo / extremidade do filhote: WCB, LCB, LCC, CF8, CF8M, CF3M
Bola: WCB + ENP, SS304, SS316, F304, F316
Assento: RPTFE, PTFE, Devlon, PEEK, SS304/316 + grafite (sede metálica)
Haste: SS304, SS316, 17-4PH
Embalagem: Grafite flexível, grafite trançado
Consumíveis de soldagem: ER70S (aço carbono), ER308L/316L (aço inoxidável), em conformidade com ASME IX
Conexão final: BW (soldada de topo, totalmente soldada à tubulação); peças de transição disponíveis para vários materiais e espessuras de parede
Operação: Haste estendida com volante/alavanca, pneumática (montada no solo), elétrica (montada no solo), pneumático-hidráulica (ESD), controle remoto
Padrões de design: API 6D, ASME B16.34
Padrões de teste: API 6D, API 598
Aplicações
Tubulações de Gás Natural de Longa Distância: Válvulas de bloqueio da linha principal, Válvulas de Corte de Linha (LSV), válvulas de entrada/saída de estação. O design livre de manutenção garante uma operação sem problemas por 30 anos.
Redes de Aquecimento Distrital: Grandes válvulas de isolamento para redes de água quente e vapor. A estrutura totalmente soldada proporciona excelente isolamento térmico, baixa perda de calor e instalação enterrada segura e organizada.
Tubulações submarinas e de travessia: Válvulas para seções de travessia de rios, lagos e estreitos. A estrutura totalmente soldada garante vedação à prova d'água sem necessidade de manutenção submarina.
Terminais de GNL e Instalações de Armazenamento de Gás: Isolamento crítico em sistemas BOG e de exportação; o aço-liga de baixa temperatura atende aos requisitos de até -46 ℃.
Redes internas de tubulações de refino e petroquímica: Isolamento seguro de meios inflamáveis e explosivos. O projeto de vazamento externo zero está em conformidade com as mais rigorosas regulamentações ambientais e de segurança.
Vantagens e Valores
Inerentemente seguro com zero vazamento externo: A estrutura totalmente soldada elimina completamente todos os caminhos de vazamento externos, incluindo juntas, parafusos e flanges. O desempenho ambiental e de segurança excede em muito as válvulas flangeadas convencionais, atendendo aos mais rigorosos padrões de emissão.
Compacto e leve: A eliminação de flanges e parafusos reduz o comprimento e o peso total em 30–40% em comparação com válvulas flangeadas equivalentes, reduzindo os custos de transporte e instalação.
Vida útil correspondente da tubulação: As juntas soldadas possuem resistência igual à da tubulação, com vida útil correspondente à fadiga; não há necessidade de substituição periódica como componente de desgaste.
Integridade pós-incêndio: A construção toda em metal não contém componentes combustíveis, mantendo a funcionalidade após eventos de incêndio e atendendo aos requisitos API 607/6FA.
Pronto para dutos inteligentes: pode integrar sensores de pressão, temperatura e vibração, suportando gêmeos digitais e manutenção preditiva como infraestrutura para redes de dutos inteligentes.
