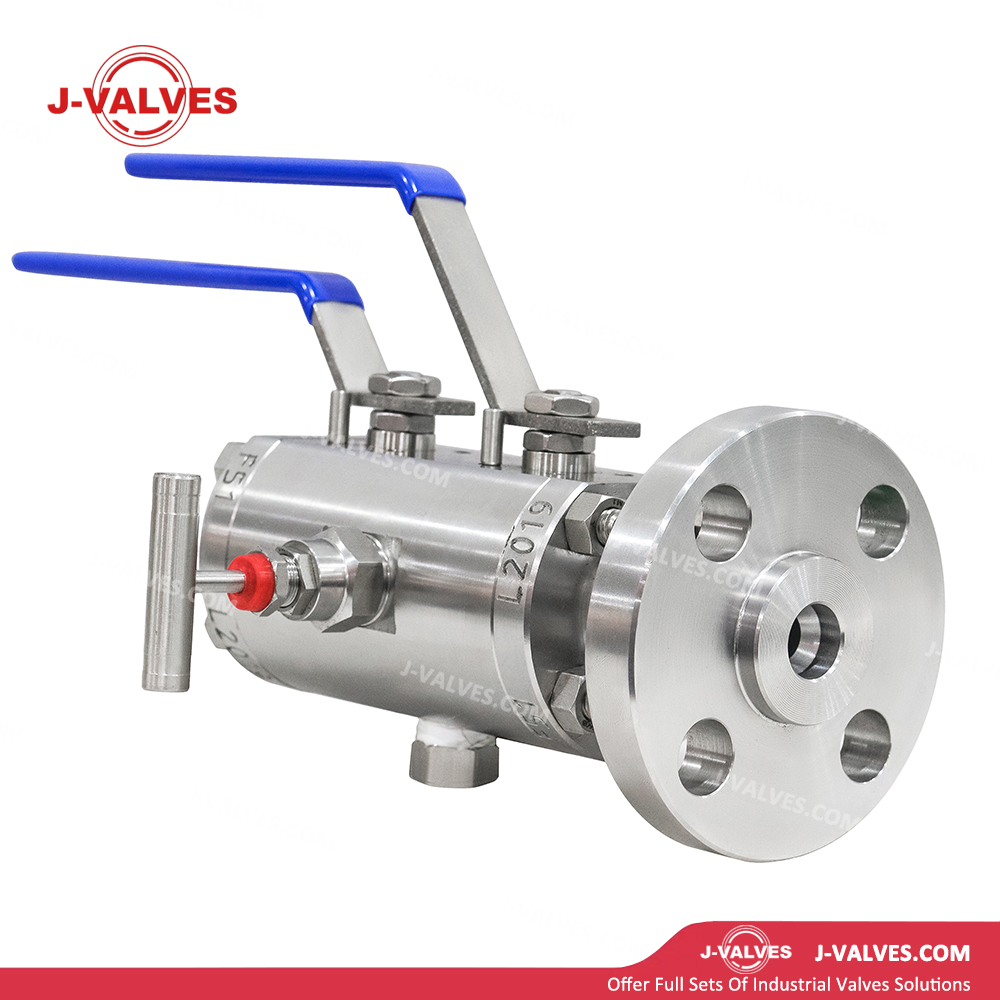

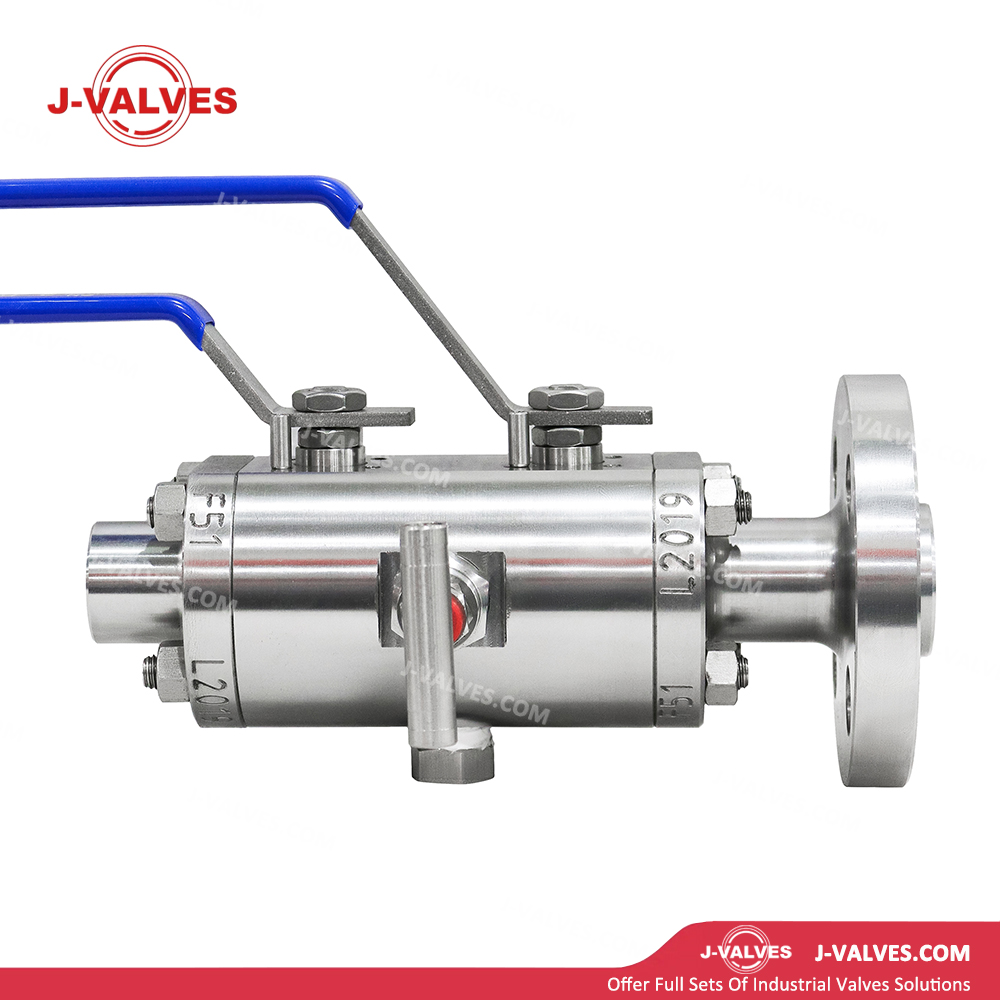

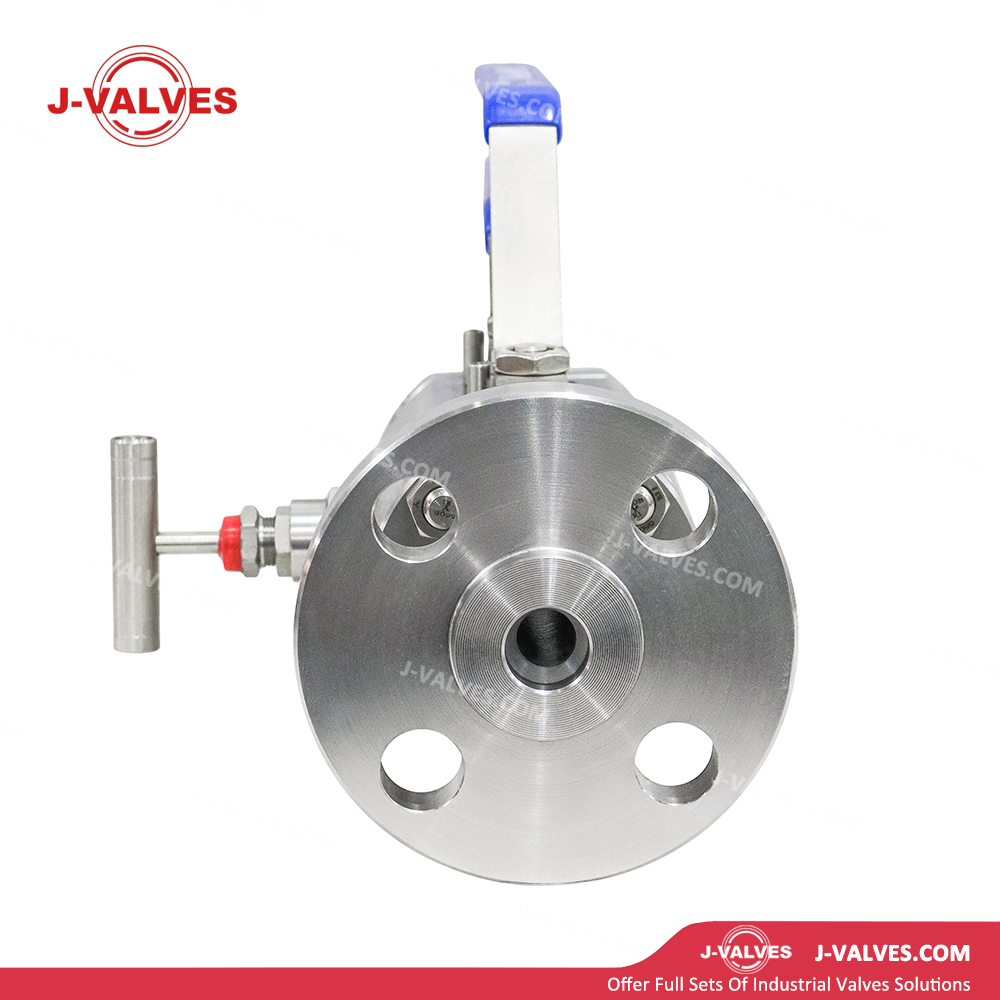

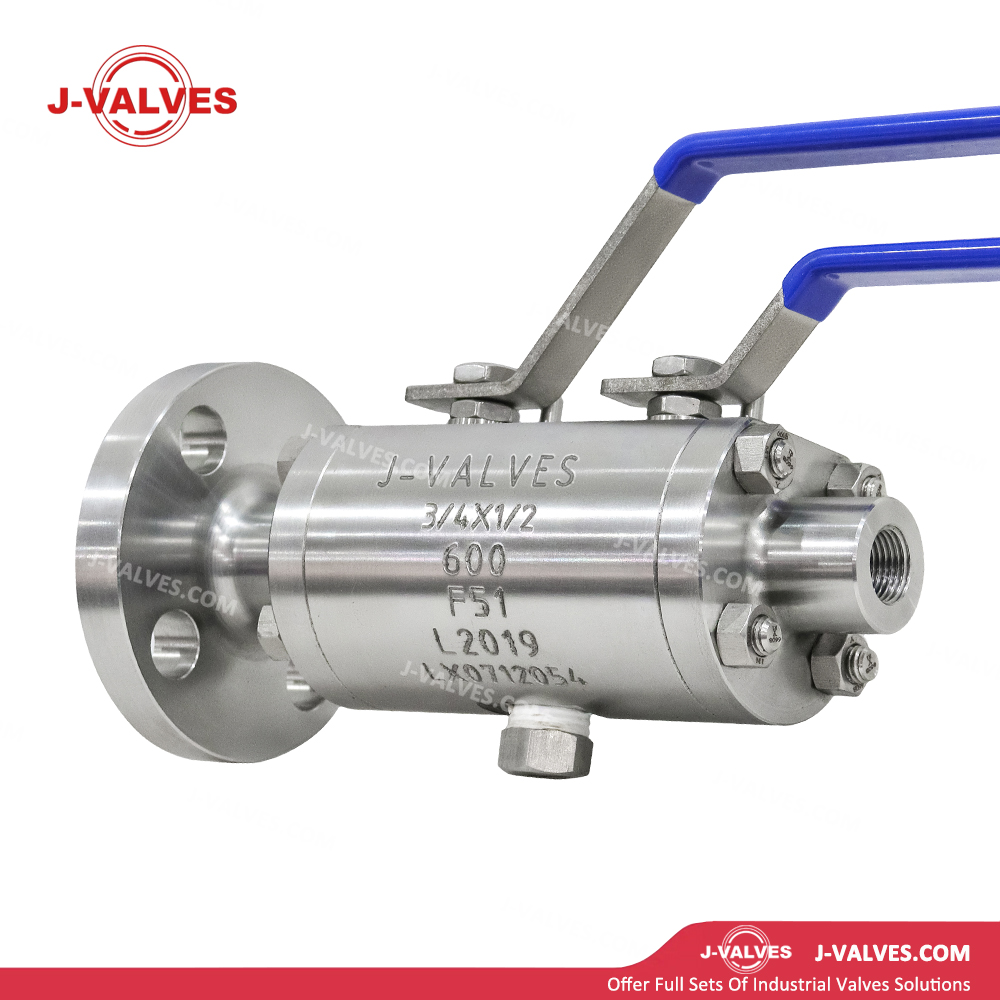

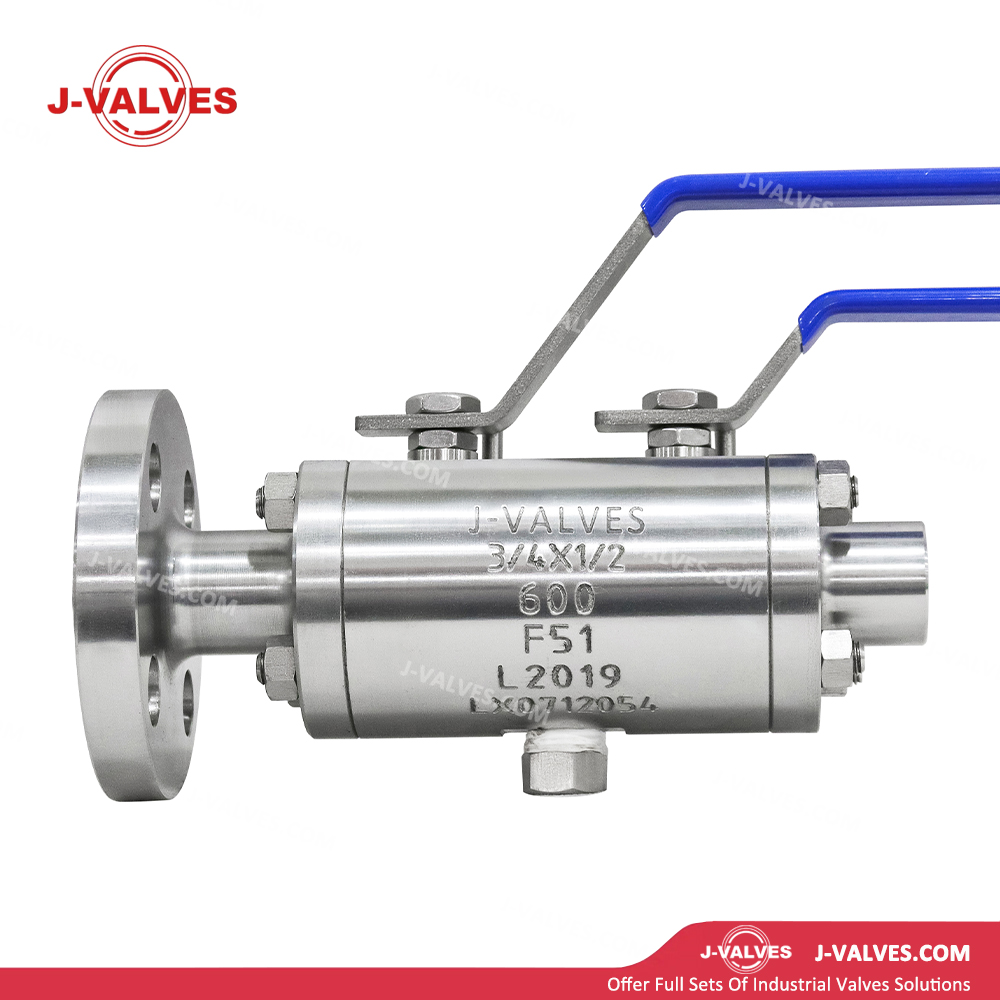

J-VALVES
Recursos de design
Material de aço inoxidável duplex F51 : O corpo da válvula é forjado em ASTM A182 F51 (2205/S32205) com um valor PREN ≥ 35, proporcionando excelente resistência à corrosão por pites, corrosão em frestas e corrosão sob tensão induzida por cloreto, com aproximadamente o dobro da resistência do aço inoxidável 316.
Construção totalmente forjada : O corpo da válvula é totalmente usinado a partir de peças forjadas, livre de defeitos de fundição, com estrutura de grãos densa, proporcionando capacidade de suporte de pressão e vida útil de fadiga significativamente maiores do que peças fundidas, especialmente adequado para condições de serviço pulsante de alta pressão.
Design de esfera flutuante : A esfera flutua livremente sob pressão média e entra em contato firmemente com a sede a jusante para formar vedação autoenergizada, apresentando uma estrutura simples, vedação confiável e resposta sensível.
Projeto de furo reduzido 3/4×1/2 : Tamanho nominal da válvula de 3/4 pol. com furo de 1/2 polegada (furo reduzido), reduzindo peso, torque operacional e custo, garantindo a capacidade de fluxo do processo, ideal para tubulações de alta pressão que não requerem pigging de furo total.

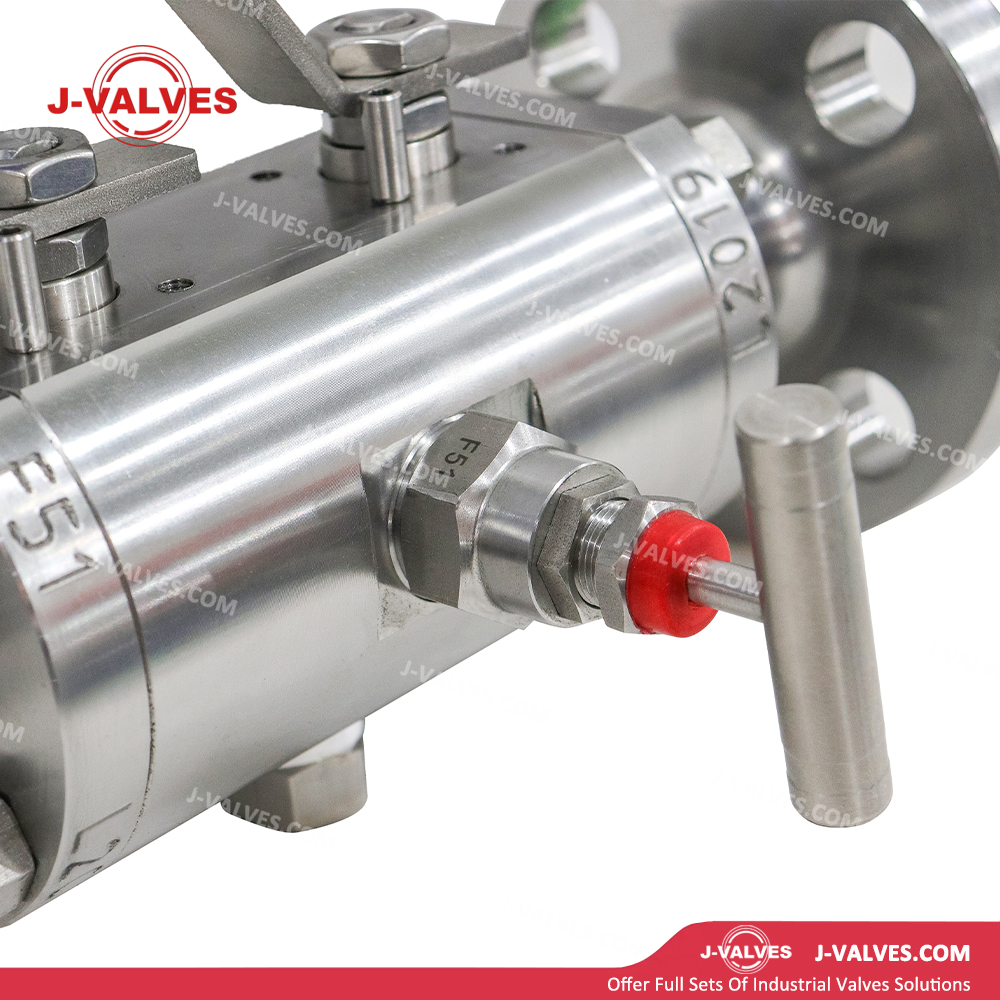

Função Double Block & Bleed (DBB) : Equipado com duas sedes independentes para fechamento bidirecional à prova de bolhas, com uma válvula de sangria/drenagem na cavidade do corpo da válvula, permitindo alívio de pressão da cavidade on-line e testes de integridade da vedação, atendendo aos requisitos de isolamento API 6D.
Conexões de extremidade roscada / solda de soquete / solda de topo : Roscas fêmeas NPT opcionais, extremidades de solda de soquete SW ou soldadas de topo BW, em conformidade com os padrões ASME B16.11 / B16.25, garantindo alta confiabilidade de conexão na classe de alta pressão de 600LB.
Design à prova de fogo : Compatível com o padrão API 607; no caso de queima da vedação PTFE/RPTFE, uma vedação metálica secundária é formada entre a esfera metálica e o anel da sede para evitar vazamento médio em condições de incêndio.
Dispositivo Antiestático : Molas condutoras instaladas entre a haste, a esfera e o corpo da válvula garantem dissipação estática contínua, adequada para meios inflamáveis e explosivos, como gás natural e misturas de óleo e gás.
Design da haste à prova de explosão : A haste é fixada com um ressalto inferior para evitar ejeção sob pressão interna anormal, garantindo a segurança do pessoal e do equipamento.
Sistema de lubrificação de vedação de emergência : Válvulas opcionais de injeção de selante nas áreas da sede e da haste para restaurar a vedação temporária injetando selante em situações de emergência.
Compacto e leve : Design de alta pressão de pequeno diâmetro com dimensões compactas e peso leve, facilitando a instalação em espaços confinados e a integração em equipamentos montados em skids, tubos de instrumentos e sistemas de distribuição de alta pressão.
Parâmetros técnicos
Tamanho nominal : 3/4″ × 1/2″ (DN20 × DN15)
Classe de pressão : 600LB (PN100)
Faixa de temperatura : -29°C a +425°C
Corpo/Capota da Válvula : ASTM A182 F51 (aço inoxidável duplex 2205); atualização para F53 (aço inoxidável super duplex 2507) disponível
Esfera : Sólida F51 ou F51 com revestimento duro de carboneto de tungstênio
Haste : Aço inoxidável endurecido por precipitação F51, F53 ou 17-4PH
Vedação da sede : RPTFE (PTFE reforçado, -50°C~180°C); PEEK (-60°C~260°C); Devlon/Viton (serviço químico especial)
Junta : Junta espiral de aço inoxidável de grafite flexível ou junta de anel de metal
Parafusos : ASTM A193 B8M (aço inoxidável 316) ou A193 B7 (aço liga) com revestimento de cádmio/zinco
Conexões finais : Rosca fêmea NPT (ASME B1.20.1), solda de soquete SW (ASME B16.11), solda de topo BW (ASME B16.25)
Funcionamento : Manual (alavanca/chave com dispositivo de travamento); opcional pneumático (cilindro pequeno) ou atuador elétrico
Padrões de projeto : ASME B16.34, API 608, API 6D
Padrões de teste : API 598, API 6D
Certificação DBB : Em conformidade com os requisitos API 6D Anexo H e ISO 14313 DBB
Dimensão face a face : compatível com ASME B16.10
Aplicações
Plataformas Offshore de Petróleo e Gás : Isolamento de meios corrosivos em tubos de instrumentos de plataformas, sistemas de injeção de produtos químicos e linhas de controle hidráulico, resistentes à água do mar e à corrosão atmosférica marinha.
Plantas Petroquímicas e Químicas : Amostragem, injeção, drenagem e isolamento de instrumentos para meios contendo cloreto, gás ácido de petróleo (H₂S/CO₂) e intermediários químicos, resistentes à corrosão sob tensão.
Dessalinização de água do mar e engenharia marítima : Isolamento em sistemas de osmose reversa e tubulações de resfriamento de água do mar com resistência superior à corrosão da água do mar, prolongando a vida útil em 3 a 5 vezes em comparação com 316L.
Processamento de Gás Natural : Serviço de estrangulamento, fechamento e sangria em poços de gás ácido de alta pressão e tubulações de coleta, atendendo aos requisitos de serviço ácido NACE MR0175/ISO 15156.
Sistemas de distribuição de alta pressão : fechamento compacto e confiável para estações de reabastecimento de GNV, armazenamento e transporte de hidrogênio e skids de distribuição de gás de alta pressão.
Vantagens e valor
Resistência superior à corrosão : O aço duplex F51 com PREN ≥ 35 fornece mais que o dobro da resistência à corrosão equivalente ao 316L, alcançando zero falha de corrosão em ambientes contendo cloreto, enxofre e ácidos.
Design compacto de alta pressão : diâmetro reduzido de 3/4×1/2 combinado com classe 600LB permite vedação confiável de alta pressão em espaços extremamente limitados, adequado para tubos de instrumentos, unidades montadas em skids e sistemas de distribuição de alta pressão.
Garantia de segurança DBB : A vedação independente de sede dupla e o sangramento da cavidade suportam testes de vedação on-line e alívio seguro da pressão da cavidade, atendendo às mais rigorosas especificações de isolamento e segurança do processo.
Adaptação flexível de múltiplas conexões : Extremidades opcionais com rosca, solda de encaixe ou solda de topo eliminam flanges correspondentes, reduzindo custos de instalação e possíveis pontos de vazamento em tubulações de alta pressão e pequeno diâmetro.
Conformidade abrangente de segurança : Compatível com API 6D, NACE MR0175, ISO 15848 e outros padrões; Certificação de segurança funcional SIL disponível para atender aos requisitos de segurança funcional e à prova de explosão.
