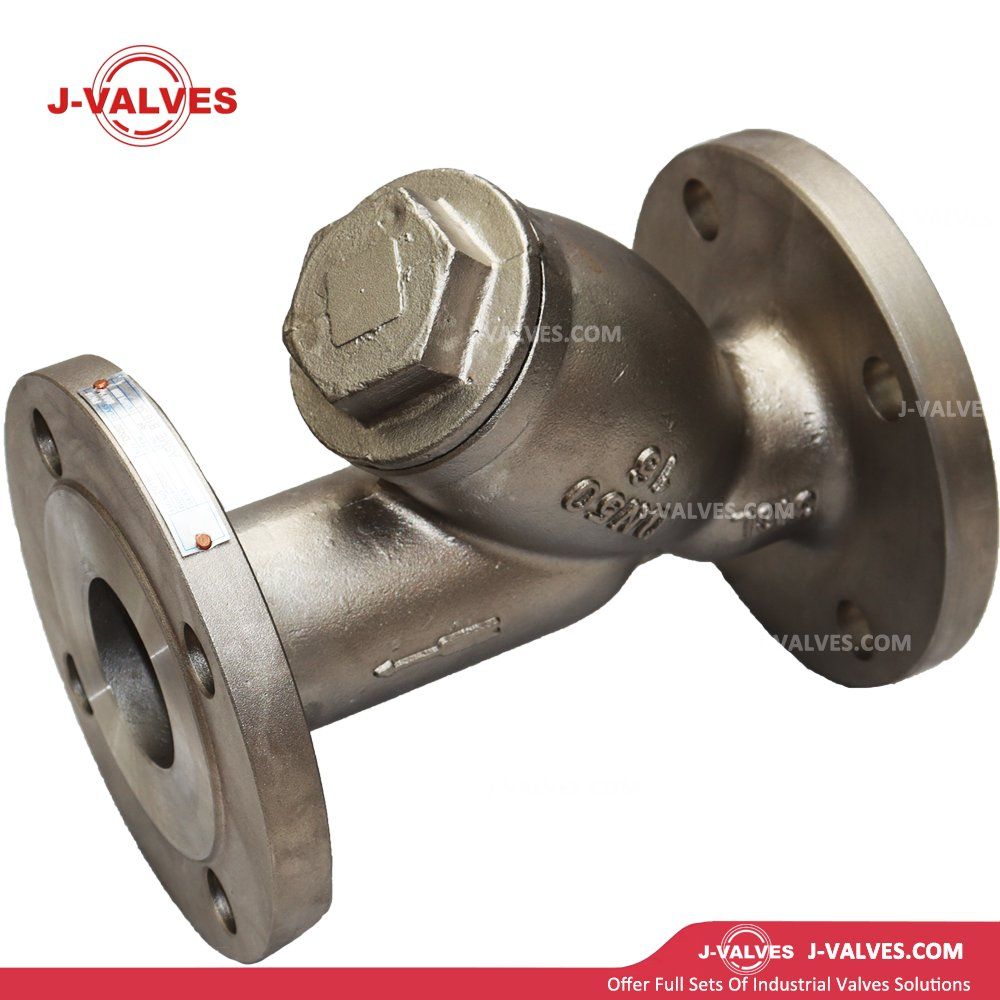

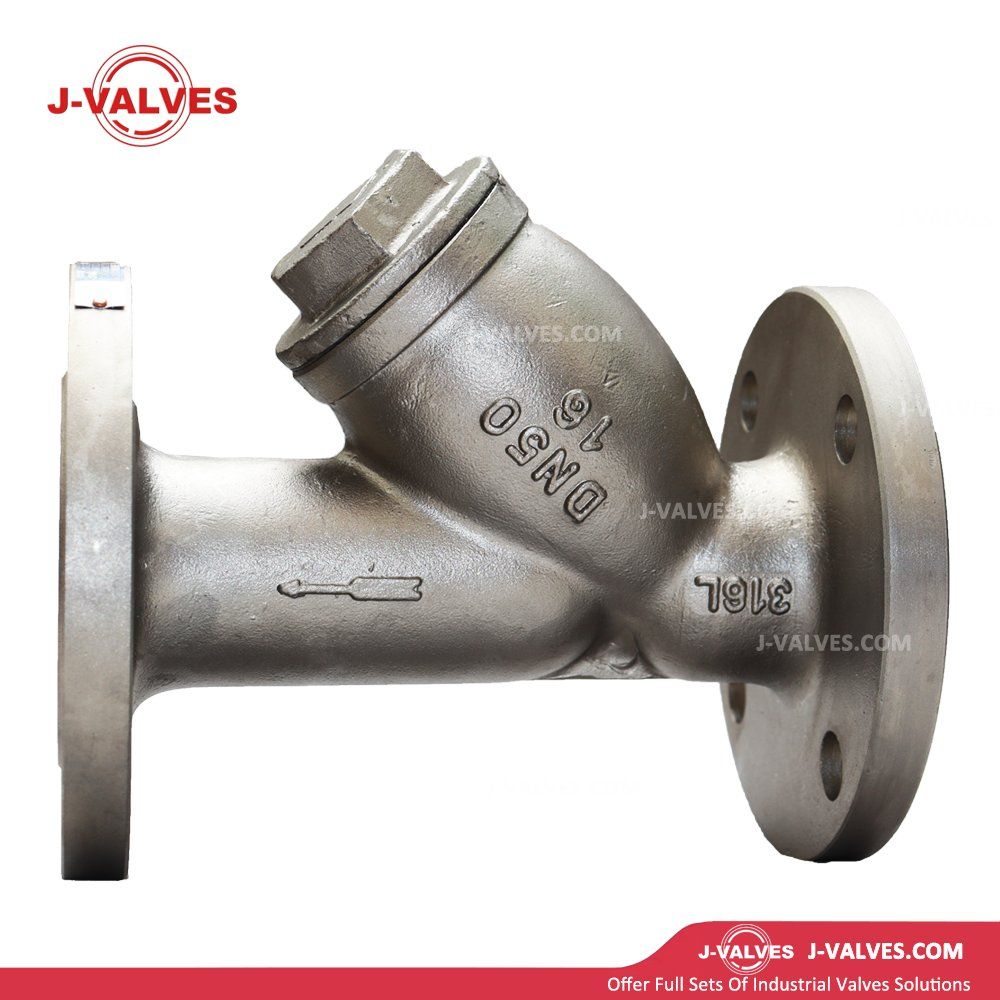

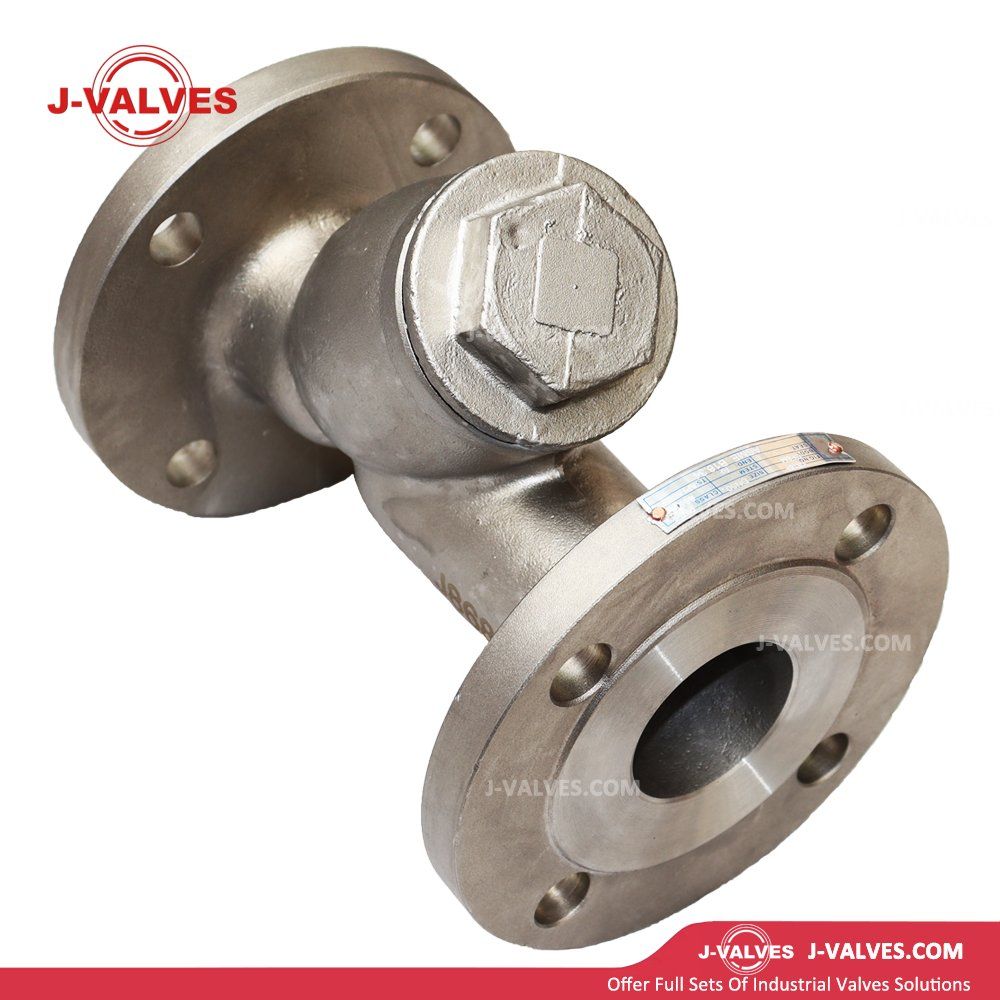

J-VALVES
Recursos de construção
Material de aço inoxidável com baixo teor de carbono 316L : O corpo é fundido em aço inoxidável ASTM A351 CF3M (316L) com teor de carbono ≤ 0,03%, proporcionando excelente resistência à corrosão intergranular. É especialmente adequado para aplicações onde o tratamento da solução não pode ser realizado após a soldagem, bem como em ambientes com meios altamente corrosivos, como água do mar, meios contendo cloreto, ácidos e álcalis.
Projeto de passagem de fluxo tipo Y : O fluido entra na tela em um ângulo de 45° com um baixo coeficiente de resistência ao fluxo (normalmente 1/3 a 1/2 dos filtros tipo T), baixa queda de pressão e alta capacidade de fluxo, tornando-o ideal para condições de alto fluxo.
Conexão Flangeada : Equipada com flanges RF (Raised Face) atendendo às normas EN 1092-1 / DIN. A classificação de pressão PN16 garante conexão confiável sob condições de média e baixa pressão, facilitando a instalação, manutenção e substituição do sistema.
Design de tela substituível : Tela de arame tecido de aço inoxidável embutida ou tela de placa perfurada com classificações de filtragem selecionáveis (normalmente malha 20–400). O design da tampa flangeada permite a rápida remoção e substituição da tela sem desconectar o filtro da tubulação.
Projeto da porta de purga : Uma porta de purga (rosca NPT ou G) é fornecida na parte inferior do corpo, que pode ser equipada com uma válvula de purga ou tampão cego para permitir a purga on-line sem desligar o sistema para limpeza.
Adsorção Magnética Opcional : Para aplicações com partículas ferromagnéticas, um dispositivo de adsorção de ímã permanente está disponível para melhorar o desempenho de filtragem e proteger equipamentos de precisão.
Projeto com pressão balanceada : Os flanges de entrada e saída são coaxiais sem restrição direcional para instalação (normalmente entrada baixa e saída alta), garantindo condições de fluxo estáveis.
Design compacto e leve : O tamanho DN50 apresenta uma estrutura compacta e leve, ideal para instalação em sistemas de tubulação com espaço restrito.
Parâmetros técnicos
Diâmetro nominal: DN50 (2 polegadas)
Classificação de pressão: PN16 (1,6 MPa)
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo: aço inoxidável ASTM A351 CF3M (316L)
Capô / Tampa: aço inoxidável CF3M (316L)
Tela: malha tecida de aço inoxidável 304/316/316L ou placa perfurada
Suporte de tela: aço inoxidável 316L
Junta: PTFE, grafite flexível, junta espiralada (selecionada de acordo com a temperatura)
Parafusos / Porcas: Aço inoxidável A2-70 / A4-70 (correspondente a 316L) ou aço galvanizado
Tipo de conexão: Flangeada (RF, em conformidade com EN 1092-1 / DIN 2501)
Classificação de filtragem: malha 20, 40, 60, 80, 100, 150, 200, 300, 400 (personalizável)
Tamanho da abertura da malha: 0,04 ~ 0,9 mm (correspondendo a diferentes contagens de malha)
Área de filtragem eficaz: ≥ 3 a 5 vezes a área da seção transversal da tubulação (reduz a queda de pressão e estende os intervalos de limpeza)
Porta de purga: G 1/2' / NPT 1/2' (padrão), válvula de esfera opcional para purga
Padrão de projeto: GB/T 12235, HG/T 21637
Padrão de inspeção: GB/T 13927
Dimensão face a face: está em conformidade com GB/T 12221
Aplicações
Indústria Química : Filtragem de meios químicos corrosivos, incluindo ácidos, álcalis e sais, protegendo equipamentos a jusante, como bombas, válvulas, trocadores de calor e instrumentos de medição.
Indústria de Tratamento de Água : Filtração para sistemas de osmose reversa, ultrafiltração, amaciamento de água e circulação de água. Resiste à corrosão por cloretos e protege módulos de membrana e equipamentos de precisão.
Engenharia Offshore : Filtração para dessalinização de água do mar e sistemas de tubulação de plataformas offshore. O material 316L oferece excelente resistência à corrosão da água do mar.
HVAC : Filtragem para sistemas de água de resfriamento e água quente, evitando que impurezas obstruam trocadores de calor, válvulas e unidades terminais.
Uso Industrial Geral : Filtragem de água, óleo, gás e meios levemente corrosivos, garantindo operação estável de equipamentos de precisão a jusante.
Vantagens e valor
Excelente resistência à corrosão : o aço inoxidável 316L com baixo teor de carbono oferece resistência à corrosão intergranular significativamente melhor após a soldagem do que o 316, prolongando a vida útil em ambientes altamente corrosivos.
Baixa queda de pressão e alta eficiência : a passagem de fluxo tipo Y minimiza a resistência ao fluxo; grande área de filtragem eficaz garante baixa queda de pressão e alta capacidade de fluxo, reduzindo o consumo de energia de bombeamento.
Manutenção conveniente e rápida : A tampa flangeada permite a substituição da tela sem remoção da tubulação. A porta de purga suporta limpeza on-line, minimizando o tempo de inatividade do sistema.
Econômico e prático : o tamanho médio DN50 equilibra o desempenho da filtragem e a eficiência de custos. O 316L oferece desempenho de custo superior em comparação com ligas de alto grau em aplicações corrosivas.
Instalação flexível : A conexão flangeada padronizada garante alta intercambialidade. O design do tipo Y permite a instalação horizontal ou vertical para se adaptar a vários layouts de tubulações.
Proteção de equipamentos a jusante : Remove efetivamente partículas sólidas e impurezas, prolongando a vida útil de bombas, válvulas, trocadores de calor, instrumentos e outros componentes de precisão, ao mesmo tempo que reduz as taxas de falhas do sistema.
Forte expansibilidade funcional : Acessórios opcionais, incluindo adsorção magnética, medidores de pressão diferencial e válvulas de purga permitem monitoramento inteligente e manutenção automática.
