J-VALVES
Recursos de design
Corpo em aço carbono WCB: O corpo é fundido com precisão em aço carbono ASTM A216 WCB, com resistência à tração ≥485MPa e limite de escoamento ≥250MPa, proporcionando excelentes propriedades mecânicas. Ele atende aos requisitos de classificação de pressão da classe de baixa pressão PN16, adequado para meios não corrosivos, como água, óleo e gás, oferecendo uma solução mais econômica do que filtros de aço inoxidável e ligas de aço.

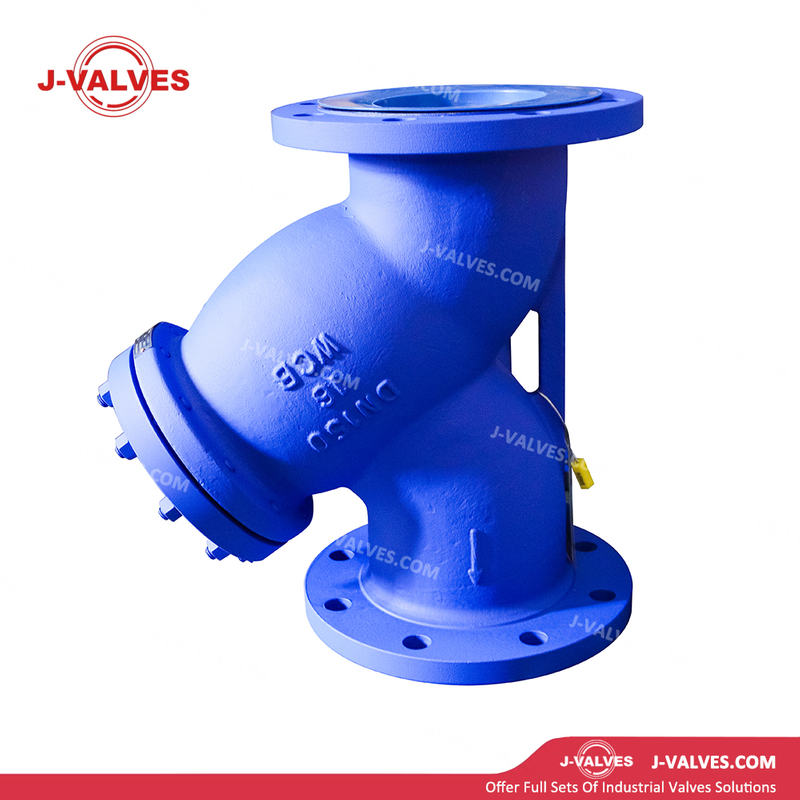

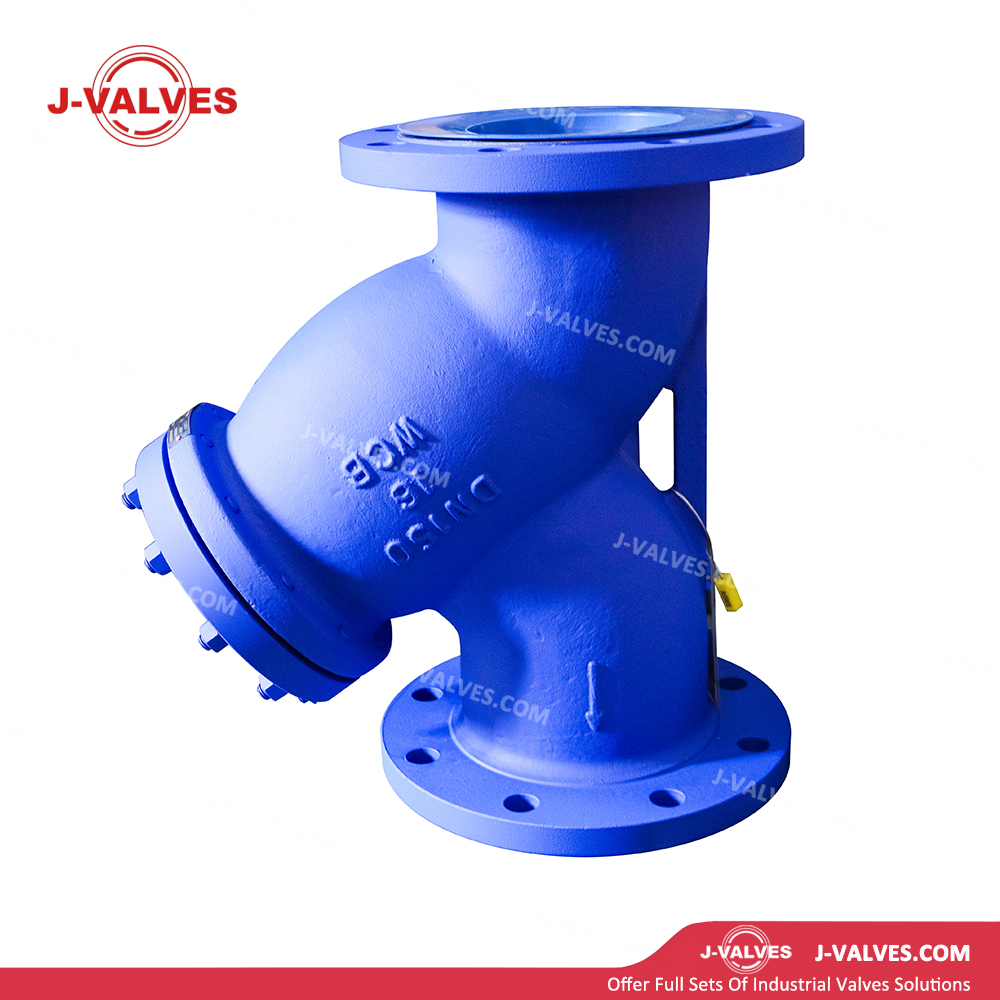

Estrutura Inclinada Tipo Y: A passagem de fluxo forma um ângulo de 45° com portas de entrada e saída. Comparado com filtros tipo T, a resistência ao fluxo é reduzida em 30–50% com baixa perda de pressão. Proporciona uma área de filtração maior com o mesmo tamanho nominal, ampliando os intervalos de limpeza da tela, melhorando a eficiência operacional do sistema e é especialmente adequado para aplicações de alto fluxo e baixa resistência.
Design de tela removível: A tampa do flange superior ou tampa de abertura rápida permite acesso rápido. O design da tela removível permite a remoção, limpeza ou substituição on-line sem desinstalar o filtro da tubulação, reduzindo significativamente o tempo de inatividade e os custos de manutenção.
Conexão flangeada de baixa pressão: Ambas as extremidades adotam flanges Tipo B (face elevada) em conformidade com EN 1092-1 PN16. Para DN150, o diâmetro externo do flange é 285 mm, diâmetro do círculo do parafuso 240 mm, parafusos 8×M20, espessura do flange 22 mm. Totalmente compatível com sistemas de tubulação padrão de baixa pressão para fácil instalação.
Malha de arame de aço inoxidável: Malha tecida de aço inoxidável 304/316, com tamanhos de malha de 20 a 100, adequada para filtração de meios industriais em geral.
Tela de placa perfurada: Placa perfurada de aço inoxidável com diâmetros de furo de 1,0–10,0 mm, ideal para filtração de grandes impurezas particuladas.
Tela de arame em cunha: Enrolada com fio de aço inoxidável em forma de V, apresentando forte desempenho de autolimpeza, adequada para meios de alta viscosidade ou contendo fibras.
Tela composta de camada dupla: A filtragem externa grossa mais a filtragem interna fina melhoram a precisão da filtragem e prolongam a vida útil da tela.
Purga e drenagem: Uma porta de purga de 1' NPT ou 1' G é fornecida na parte inferior, equipada com uma válvula de esfera ou válvula gaveta para purga on-line. As impurezas depositadas podem ser removidas sem desmontagem. Uma conexão de manômetro diferencial pode ser instalada na lateral para monitorar o entupimento da tela para manutenção preditiva.
Estrutura compacta: A unidade tipo Y tem comprimento aproximado de 480 mm e pesa de 30 a 40 kg. Seu design compacto facilita a instalação em racks de tubos e entre equipamentos.
Parâmetros técnicos
Tamanho Nominal: DN150 (6″)
Classificação de pressão: PN16 (1,6 MPa)
Material corporal: ASTM A216 WCB
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: ASTM A216 WCB
Estrutura da tela: aço inoxidável 304/316 / WCB com revestimento anticorrosivo
Material da tela: malha tecida de aço inoxidável 304/316/316L ou placa perfurada
Junta: Junta de fibra sem amianto / PTFE / Grafite flexível / Junta espiral de aço inoxidável
Parafusos: ASTM A193 B7/B7M (liga de aço de alta resistência)
Nozes: ASTM A194 2H/2HM
Válvula de purga: válvula de esfera WCB ou válvula gaveta (mesmo material do corpo)
Tipo de Conexão: Flangeada (face elevada Tipo B), EN 1092-1 PN16; Extremidades soldadas de topo BW disponíveis mediante solicitação
Dimensões da face do flange: em conformidade com EN 1092-1
Padrão de design: ASME B16.34
Padrão de teste: API 598
Aplicações
Sistemas HVAC: Utilizados em água de resfriamento DN150, água gelada e tubulações de água quente para grandes edifícios, data centers e plantas industriais, protegendo chillers, bombas de calor e trocadores de calor para melhorar a eficiência energética do sistema.
Postos de Petróleo e Gás: Aplicado em dutos de baixa pressão DN150 para petróleo bruto, produtos refinados e gás natural, removendo resíduos de soldagem, areia, lodo e ferrugem para proteção de bombas, compressores e equipamentos de medição.
Plantas Químicas de Grande Escala: Usadas em matérias-primas DN150 e tubulações de produtos para etileno, propileno, amônia, metanol e outras unidades, removendo pó de catalisador e partículas de polímero para proteger reatores e trocadores de calor.
Sistemas de Resfriamento Metalúrgico: Instalados em tubulações de água de resfriamento DN150 para altos-fornos, conversores e lingotamentos contínuos, removendo incrustações e óxido de ferro para proteção de bicos e paredes de resfriamento.
Uso Industrial Geral: Adequado para filtração de impurezas em sistemas de água, óleo e gás de grande diâmetro e baixa pressão DN150, especialmente para condições de alto fluxo, baixa queda de pressão e fácil manutenção.
Vantagens e valor
Alta vazão e baixa queda de pressão: O furo grande DN150 com estrutura inclinada tipo Y de 45° permite uma capacidade de vazão de 300–800m³/h. A resistência ao fluxo é reduzida em 30–50%, proporcionando alta capacidade de fluxo com baixa perda de pressão e reduzindo o consumo de energia de bombeamento.
Solução econômica: O aço carbono WCB garante resistência suficiente para serviço de baixa pressão PN16 a um custo significativamente menor do que filtros de aço inoxidável e ligas de aço, tornando-o uma escolha econômica para filtros de baixa pressão de grande diâmetro.
Intercambialidade de padrão europeu: Em estrita conformidade com EN 1092-1, EN 12516 e EN 558, totalmente intercambiável com filtros DN150 PN16 e acessórios de tubulação das principais marcas europeias, reduzindo estoque e custos de substituição.
Opções flexíveis de múltiplas telas: Malha tecida de aço inoxidável, placa perfurada, tela de arame em cunha e telas compostas de camada dupla estão disponíveis, adaptando-se a diversas condições, desde filtração grossa a fina. A classificação de filtragem pode ser personalizada de malha 20 a 100.
Atualização de proteção magnética: Dispositivo magnético opcional para adsorver partículas ferromagnéticas, protegendo equipamentos de precisão a jusante, prolongando a vida útil de bombas, válvulas, trocadores de calor e módulos de membrana e reduzindo as taxas de falhas do equipamento.
Suporte de manutenção preditiva: Conexão opcional de manômetro diferencial para monitoramento em tempo real de entupimento da tela, permitindo manutenção preditiva baseada em pressão diferencial e evitando desligamentos inesperados causados por ruptura da tela ou perda excessiva de pressão do sistema.
Garantia de segurança e conformidade: O teste de resistência do invólucro e o teste de vedação estão em conformidade com EN 12266 / API 598 e passam na inspeção de terceiros, garantindo a segurança do pessoal e do equipamento para sistemas de filtragem de grande diâmetro.
