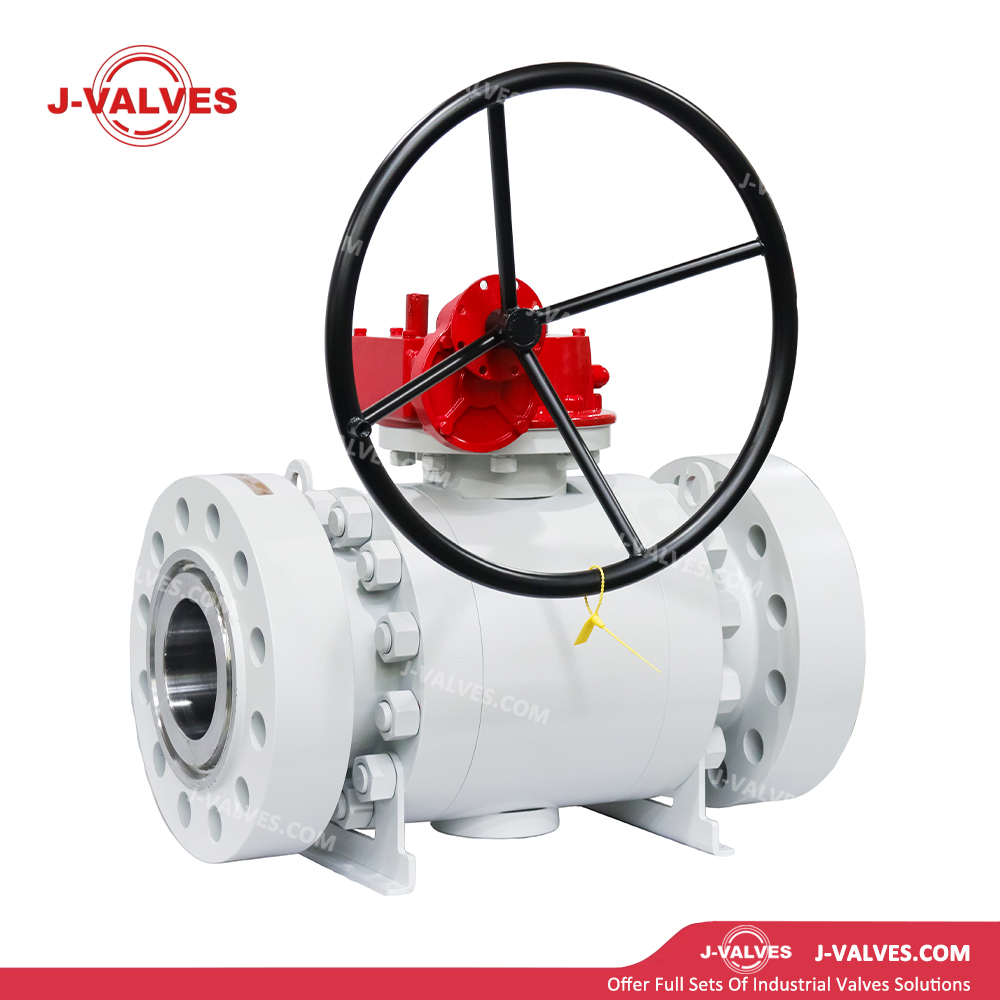

Recursos de design
Material de aço forjado normalizado A105N: O corpo da válvula é integralmente forjado em aço carbono ASTM A105N de alta qualidade e normalizado, resultando em uma estrutura de grãos refinada e uniforme. Possui resistência à tração de ≥485MPa e limite de escoamento de ≥250MPa, com resistência ao impacto significativamente superior ao A105 comum. Ele atende aos rigorosos requisitos de pressão da classificação de pressão ultra-alta Classe 1500 (aproximadamente 260 bar / 26,0 MPa) e é adequado para meios não corrosivos de ultra-alta pressão, como água, óleo e gás.

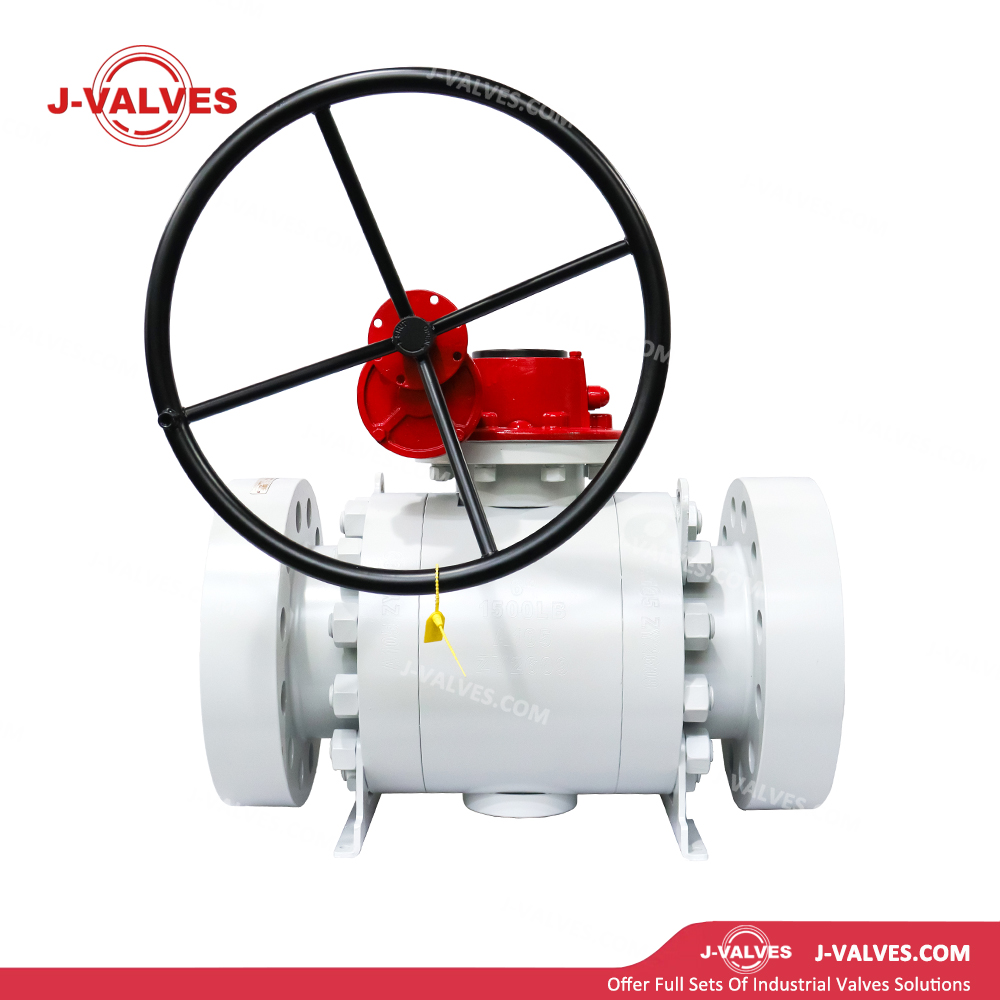

Estrutura do Corpo em Três Peças: Composta por um corpo principal e dois corpos laterais, conectados por parafusos de liga de aço de alta resistência. Os corpos laterais podem ser desmontados em linha para substituição de sedes, esferas, vedações e internos, sem remover a válvula de tubulações de grande diâmetro de ultra-alta pressão de 6 polegadas, reduzindo significativamente o tempo de inatividade e os custos de manutenção.
Estabilidade de alta pressão com esfera montada em munhão: A esfera é apoiada e posicionada por munhões superiores e inferiores. A pressão média é suportada pelas molas da sede e pelo efeito do pistão, proporcionando um torque operacional estável, independente do diferencial de pressão. Isso evita aumento acentuado de torque e riscos de gripagem de válvulas de esfera flutuantes sob condições de ultra-alta pressão Classe 1500 de grande diâmetro de 6 polegadas, garantindo abertura e fechamento suaves e confiáveis.

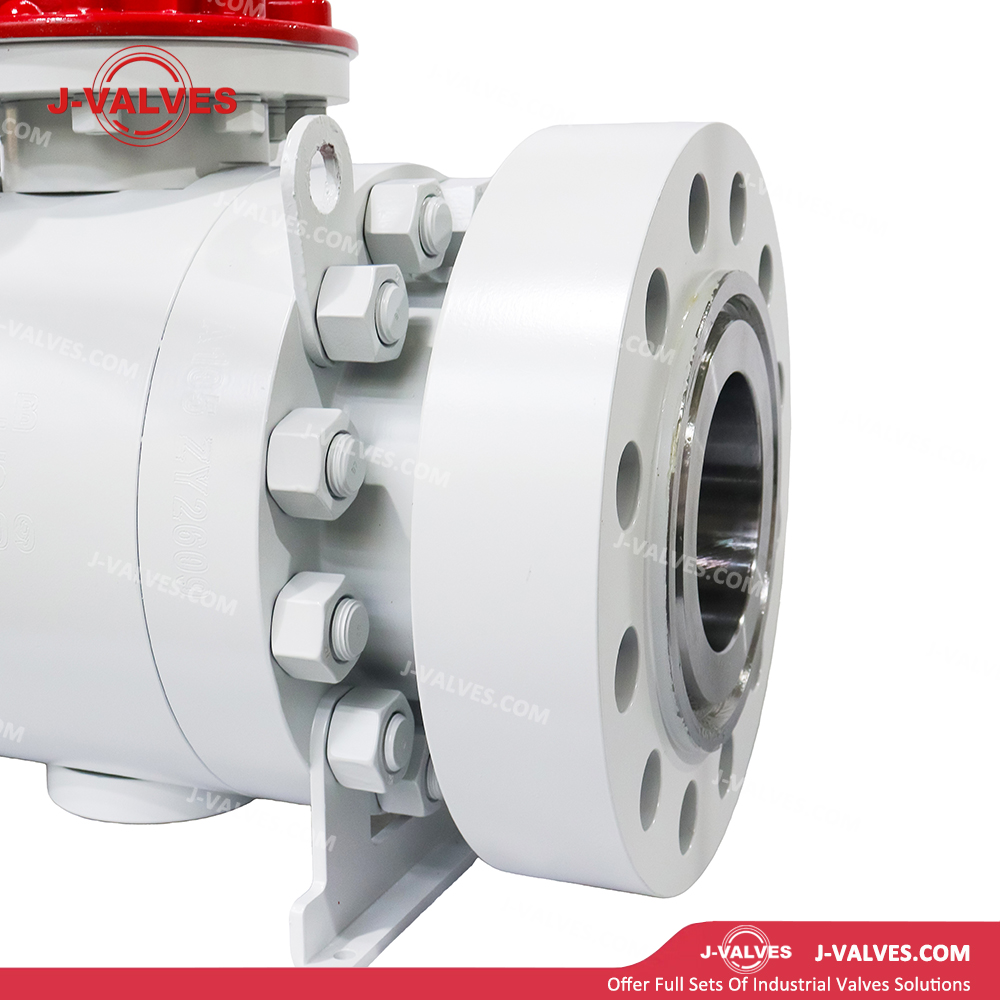

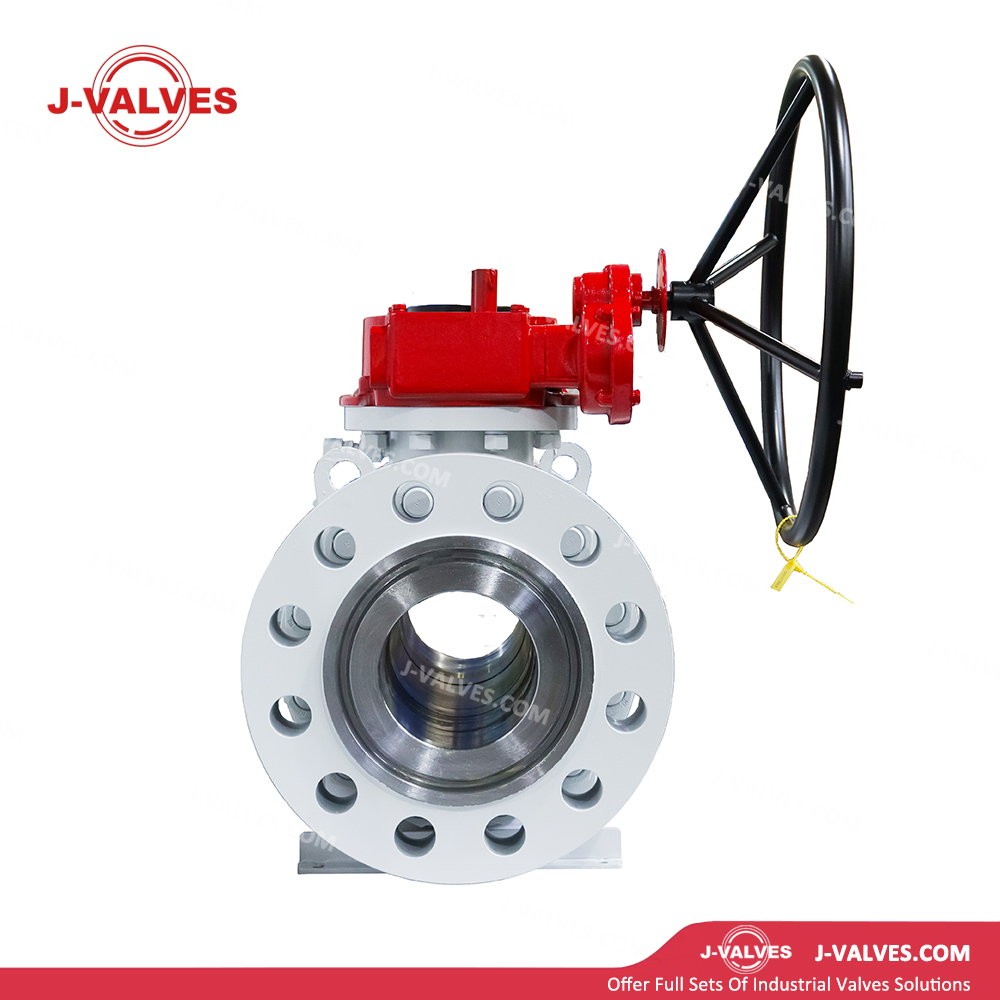

Conexões flangeadas de ultra-alta pressão: flanges RF (face elevada) ou RTJ (junta tipo anel) são adotados em ambas as extremidades, em conformidade com ASME B16.5 classe 1500. Para flanges classe 1500 de 6 polegadas: diâmetro externo 483 mm, diâmetro do círculo do parafuso 393,7 mm, parafusos 12 × M36, espessura do flange 92 mm, garantindo conexão confiável e vedação a 26,0 MPa pressão ultra-alta.
Vedação de sede dupla: O design de vedação dupla da sede a montante + sede a jusante alcança vedação bidirecional. É aplicado um mecanismo duplo de pré-carga da mola montada na parte traseira e autoenergização de média pressão: as molas garantem a vedação inicial em baixa pressão, enquanto a pressão média aciona as sedes para melhorar a vedação em alta pressão, com o desempenho da vedação melhorando à medida que a pressão aumenta.
Sistema de injeção de graxa com vedação de emergência: Válvulas de injeção de graxa são instaladas nas áreas da sede e da haste. A vedação temporária pode ser obtida injetando selante em condições de emergência, ganhando tempo para reparos de emergência na tubulação e reduzindo os riscos de vazamento.
Design à prova de fogo: Em conformidade com os padrões API 6FA / API 607. No caso de queima da vedação suave, a vedação de apoio metal com metal é formada entre as sedes metálicas e a esfera, evitando vazamentos maciços do meio em condições de incêndio.
Dispositivo Antiestático: A mola antiestática integrada e a esfera de aço garantem a continuidade elétrica entre a esfera, a haste e o corpo, evitando incêndio ou explosão causada pelo acúmulo de estática do fluxo médio.
Design da haste à prova de explosão: A haste adota uma estrutura forjada integralmente de entrada inferior com etapas anti-explosão e vários anéis de vedação. Mesmo que a sobreposta se solte acidentalmente, a haste permanece retida pelo corpo, garantindo segurança operacional sob condições de pressão ultra-alta.
Projeto de rolamento de baixo torque: Os munhões superiores e inferiores são equipados com rolamentos de baixo coeficiente de atrito e arruelas de encosto, reduzindo significativamente o torque operacional da esfera de grande diâmetro de 6 polegadas. Atuadores elétricos/pneumáticos econômicos podem ser selecionados, reduzindo o custo de condução e o consumo de energia.
Parâmetros técnicos
Tamanho nominal : 6″ (DN150)
Classe de pressão : Classe 1500 (PN260)
Material do corpo : ASTM A105N
Faixa de temperatura : -29°C a +425°C
Corpo/corpo lateral : ASTM A105N
Esfera : A351 CF8 (aço inoxidável 304) / CF8M (aço inoxidável 316), com revestimento de níquel eletrolítico padrão ENP ou pulverização de liga STL Stellite para aplicações abrasivas
Haste : A276 410/420/304/316 aço inoxidável / 17-4PH, de alta resistência e resistente ao desgaste
Assento : RPTFE (padrão) / Nylon / PEEK / F316 com revestimento duro STL (sede metálica)
Embalagem : combinação tipo PTFE V / grafite flexível (tipo de alta temperatura)
Parafusos : ASTM A193 B7 / B7M / B16 (liga de aço de alta resistência e ultra-alta pressão)
Nozes : ASTM A194 2H/2HM/7
Junta : Junta espiral de aço inoxidável (316L / preenchida com grafite flexível) / Junta de metal RTJ (recomendada para pressão ultra-alta)
Conexão Final : Flangeada (RF/RTJ) conforme ASME B16.5 Classe 1500; Extremidades soldadas de topo BW disponíveis mediante solicitação
Dimensões da face do flange : ASME B16.5
Dimensões face a face : ASME B16.10

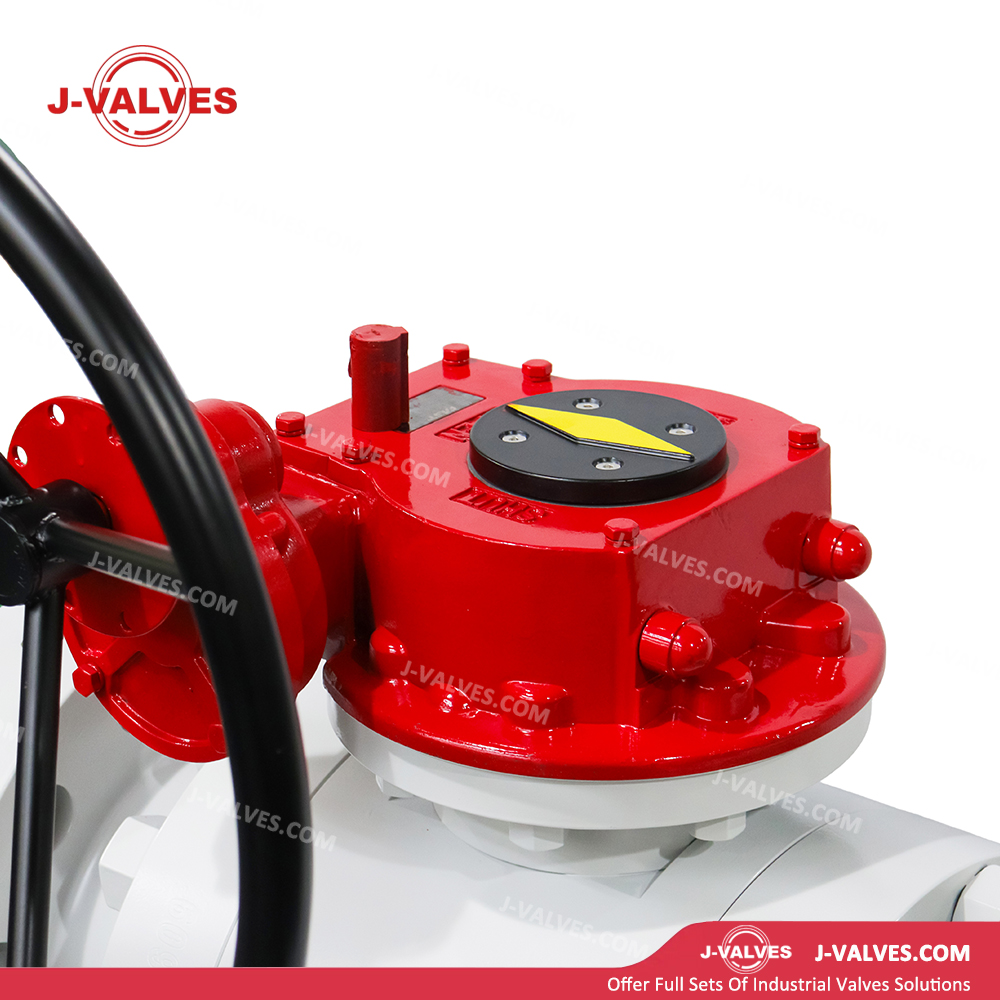

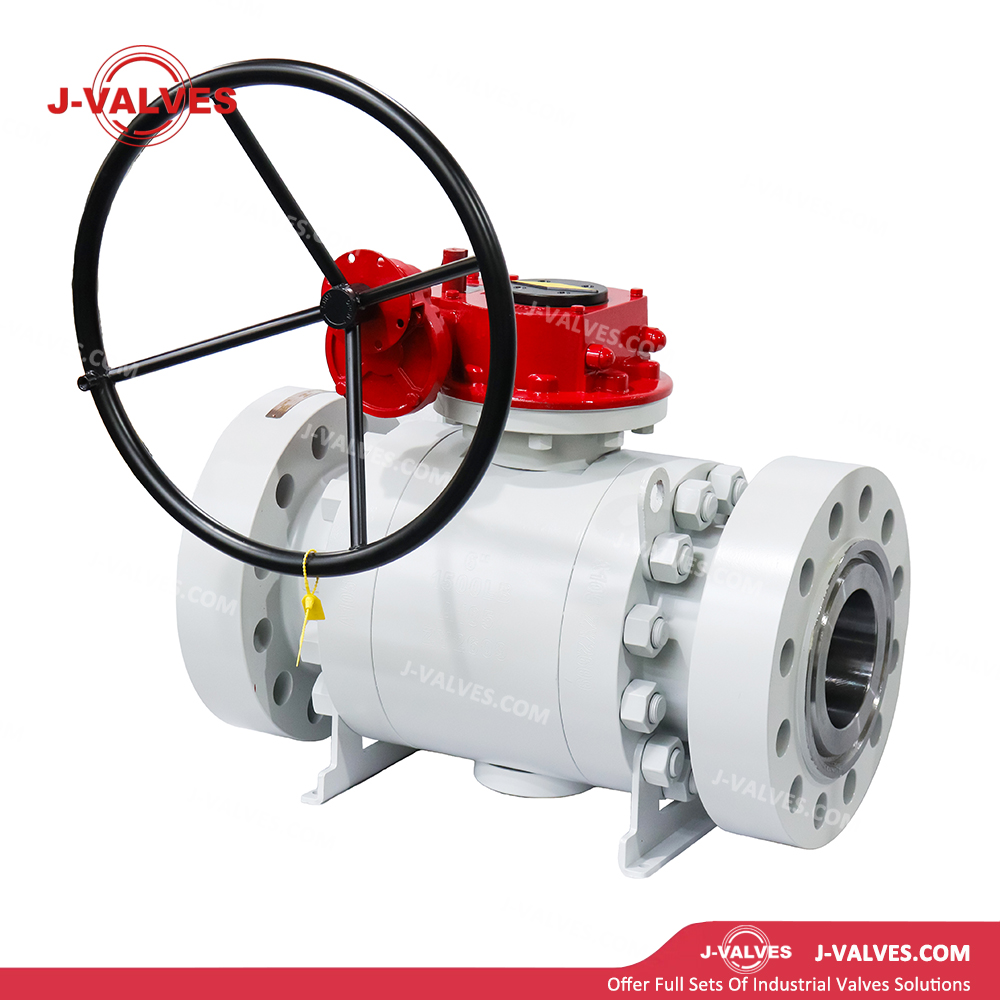

Operação : Manual (engrenagem sem-fim, obrigatória), Pneumática (scotch yoke/cremalheira e pinhão, alto torque), Elétrica (multivoltas/quarto de volta, tipo inteligente), Hidráulica, Pneumático-hidráulica (desligamento de emergência)
Padrões de projeto : ASME B16.34, API 608, API 6D
Padrões de teste : API 6D, API 598
Aplicações
Exploração de petróleo e gás de alta pressão : Usado em coletores de superfície de 6 polegadas para poços de gás de ultra-alta pressão, poços de injeção de água e poços de fraturamento. A classificação Classe 1500 satisfaz a pressão da cabeça do poço de 70–105 MPa, garantindo isolamento confiável de meios de alta pressão.
Seções de Alta Pressão de Tubulações de Gás Natural de Longa Distância : Aplicadas como válvulas de isolamento de 6 polegadas nas principais tubulações de alta pressão e válvulas de entrada/saída de estações de compressão. A classe 1500 atende aos requisitos de pressão das tubulações de alta qualidade X80/X100, garantindo transporte seguro de alto fluxo e alta pressão.
Sistemas de reação química de ultra-alta pressão : Usados para válvulas de entrada e saída de 6 polegadas de reatores de hidrogenação de alta pressão, conversores de síntese de amônia e reatores de síntese de ureia, suportando hidrogênio de alta pressão de 25–32 MPa, amônia, solução de carbamato de amônio e outros meios.
Tubulações de alta pressão de engenharia offshore : Instaladas em risers e manifolds de alta pressão de 6 polegadas em FPSOs e plataformas semissubmersíveis em águas profundas. O aço forjado A105N oferece alta resistência, com acabamento opcional em aço inoxidável para resistência à corrosão pela água do mar.
Equipamento experimental e de teste de alta pressão : Aplicado em tubulações de conexão de alta pressão de 6 polegadas de bancadas de teste hidrostático, bancadas de teste pneumáticas e bancadas de teste de pulso, com classificação Classe 1500 atendendo aos requisitos de teste de pressão ultra-alta.
Serviço Industrial Geral : Adequado para controle de alto fluxo e isolamento de água, óleo, gás e meios similares de ultra-alta pressão de 6 polegadas, especialmente para aplicações que exigem manutenção em linha, operação frequente e condições de grande diâmetro de ultra-alta pressão.
Vantagens e valor
Adaptabilidade de ultra-alta pressão e grande diâmetro : a classificação Classe 1500 (260bar) satisfaz condições extremas de alta pressão, enquanto o tamanho de 6 polegadas permite entrega de alto fluxo, servindo como equipamento principal para sistemas de alto fluxo de pressão ultra-alta.
Resistência superior da normalização : O tratamento normalizado A105N refina os grãos e fornece resistência ao impacto significativamente maior do que o A105 comum, evitando fraturas frágeis sob pressão ultra-alta e protegendo a segurança do pessoal e do equipamento.
Estabilidade de alta pressão com design de munhão : O torque operacional é independente da pressão média, evitando picos de torque em serviço Classe 1500 de grande diâmetro de 6 polegadas. Engrenagens helicoidais, atuadores elétricos e pneumáticos podem ser selecionados economicamente, com abertura e fechamento suaves sem emperramento.
Múltiplas garantias de segurança : funções de auto-alívio, injeção de graxa de emergência, proteção contra incêndio, antiestática e à prova de explosão atendem aos requisitos de nível de integridade de segurança SIL, protegendo a segurança pública de tubulações de ultra-alta pressão.
Alta padronização e intercambialidade : Em estrita conformidade com os padrões ASME B16.34, B16.5, B16.10 e API 6D, totalmente intercambiáveis com marcas globais de válvulas Classe 1500 de 6 ″ e acessórios de tubulação, reduzindo estoque e custos de substituição.
Forte capacidade de integração de automação : engrenagem helicoidal opcional de alto torque, scotch yoke pneumático e atuadores elétricos inteligentes suportam controle remoto SCADA/DCS, permitindo fácil integração em sistemas de automação de tubulações de ultra-alta pressão para estações autônomas.
