J-VALVES
Recursos de construção

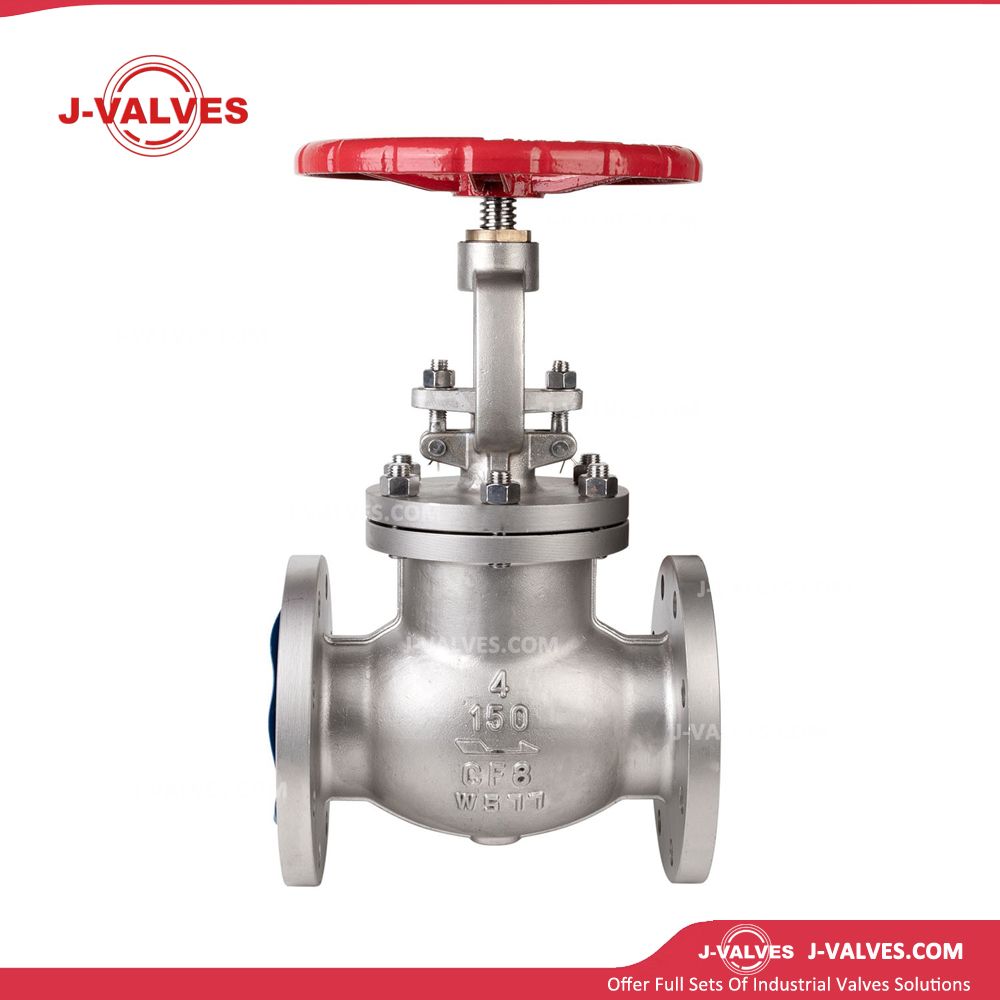

Material de aço inoxidável: O corpo da válvula é feito de aço inoxidável fundido ou forjado com precisão, incluindo CF8 (304), CF8M (316), CF3 (304L), CF3M (316L), etc., apresentando excelente resistência à corrosão para atender condições de serviço que variam de meios levemente corrosivos a altamente corrosivos.
Estruturas Opcionais: Padrão Reto/Padrão Ângulo/Padrão Y
Padrão Reto (tipo T): Estrutura mais comum com resistência moderada ao fluxo, adequada para condições gerais de trabalho.
Padrão de ângulo (tipo 90°): Altera a direção do fluxo em 90°, simplifica o layout da tubulação e economiza cotovelos.
Padrão Y (tipo haste oblíqua): A passagem de fluxo é inclinada em formato de Y com resistência de fluxo próxima à das válvulas gaveta, ideal para aplicações de alto diferencial de pressão e baixa resistência de fluxo.
Ajuste preciso do disco e do assento: O disco é substituível. A vedação de metal duro é obtida através do revestimento duro da liga Stellite nas superfícies de vedação ou usando aço inoxidável integral; vazamento zero é obtido com materiais de vedação macios incorporados, como PTFE e PPL.
Design da haste ascendente: A haste impulsiona o disco para levantar verticalmente, apresentando curso curto de abertura/fechamento e torque operacional estável, adequado para serviços de regulação frequentes.
Vedação de fole opcional: A haste é equipada com uma vedação de fole de metal para obter zero vazamento externo na haste, atendendo aos requisitos para meios tóxicos, inflamáveis e valiosos ou regulamentações ambientais rigorosas.
Design do assento traseiro: Uma vedação metálica é formada entre a haste e a tampa na posição totalmente aberta, permitindo a substituição on-line da gaxeta e melhorando a disponibilidade do sistema.
Funcionamento do Volante/Atuador: Padrão com funcionamento do volante; podem ser equipados com redutores, atuadores pneumáticos, elétricos ou hidráulicos para controle remoto e automação.
Indicação clara da direção do fluxo: A seta de fluxo é lançada no corpo da válvula para garantir a instalação correta com entrada baixa e saída alta, otimizando o desempenho da vedação e a vida útil.
Parâmetros técnicos
Faixa de tamanho: 1/2 ″ a 24 ″ (DN15 a DN600)
Classe de pressão: 150 lb a 2500 lb (PN20 a PN420)
Faixa de temperatura: -29 ℃ a +425 ℃
Materiais
Corpo da válvula: CF8, CF8M, CF3, CF3M, CK20, CN7M (Liga 20)
Disco / Assento: CF8+Stellite, CF8M+Stellite, SS316, SS316L, Monel, Hastelloy
Haste: SS304, SS316, SS316L, 17-4PH, XM-19
Embalagem: PTFE, grafite flexível, grafite trançado, grafite de baixa temperatura
Juntas : Juntas em espiral (304/316 + grafite), juntas de anel metálico (octogonais, ovais)
ENCONSTRAÇÕES
Flangeado : RF, RTJ, FM, em conformidade com ASME B16.5
Soldado : BW (solda de topo), SW (solda de soquete)
Rosqueado : NPT, BSP (furo pequeno)
Operação : Volante, volante de impacto, operador de engrenagem, pneumático, elétrico, hidráulico
Padrões de projeto : ASME B16.34, API 602, BS 1873
Padrões de teste : API 598, API 6D
Dimensões presenciais: ASME B16.10
Aplicações
Indústria Química : Regulação precisa e fechamento confiável de ácidos, álcalis, sais, solventes orgânicos e fluidos poliméricos, protegendo reatores e equipamentos a jusante.
Refino de Petróleo : Controle de óleo e gás em alta temperatura e alta pressão em unidades de destilação atmosférica e a vácuo, craqueamento catalítico e hidrogenação.
Indústria Farmacêutica : Em conformidade com os requisitos GMP e FDA, usada para regular vapor limpo e meios de processo na produção de API e formulações; O tipo de vedação com fole garante contaminação zero.
Alimentos e Bebidas : Controle higiênico em sistemas de limpeza CIP/SIP, tubulações de xarope e laticínios; O material 316L atende aos padrões 3A.
Marinha e Construção Naval : Sistemas de refrigeração de água do mar, sistemas de água de lastro e sistemas de água de esgoto; O material CF8M resiste à corrosão da água do mar.
Indústria de Energia: Regulação de alta temperatura e alta pressão em água de alimentação de caldeiras, vapor principal e sistemas de extração; corpos de válvulas forjados estão em conformidade com os códigos de caldeiras ASME Seção I.
Engenharia de GNL e Criogênica: Material CF8/CF3M com tampa estendida, adequado para meios criogênicos como GNL, LOX e LIN a -196°C.
Proteção Ambiental e Tratamento de Água : Controle de meios corrosivos em sistemas de tratamento de esgoto, reutilização de água recuperada e dessulfurização de gases de combustão.
Indústria Papeleira : Regulação e isolamento de licor negro, licor branco e produtos químicos de branqueamento, resistentes a ambientes altamente corrosivos.
Vantagens e valor
Excelente desempenho de regulação : O movimento linear entre o disco e a sede, combinado com diferentes designs de ângulos de cone, oferece características de fluxo linear ou percentual igual para atender aos requisitos precisos de controle de processo.
Alta confiabilidade de vedação : A vedação metálica resiste a altas temperaturas e pressões; a vedação suave atinge vazamento zero de Classe VI; A opção de fole elimina completamente o risco de vazamento externo da haste.
Ampla compatibilidade de materiais : Série completa de aços inoxidáveis, incluindo 304/316/316L/Liga 20, cobrindo uma gama completa de condições, de corrosão leve a forte e de baixa a alta temperatura.
Manutenção econômica e conveniente : O disco e a sede podem ser substituídos individualmente sem remoção completa da válvula; o design do banco traseiro permite a substituição da gaxeta pressurizada.
Forte compatibilidade com padrões : Está em conformidade com os principais padrões globais, incluindo ASME, API, ISO e GB, facilitando o design, a seleção e a aquisição para projetos internacionais.
