Recursos de construção
Material de bronze níquel-alumínio C95800: O corpo é fabricado em bronze níquel-alumínio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), contendo 8,5–9,5% de níquel, 4,0–5,0% de alumínio, 4,0–5,0% de ferro e 0,8–1,5% de manganês. Oferece excelente resistência à corrosão da água do mar, alta resistência à erosão por cavitação e corrosão por abrasão, inibe efetivamente a bioincrustação marinha e é adequado para imersão de longo prazo na água do mar.

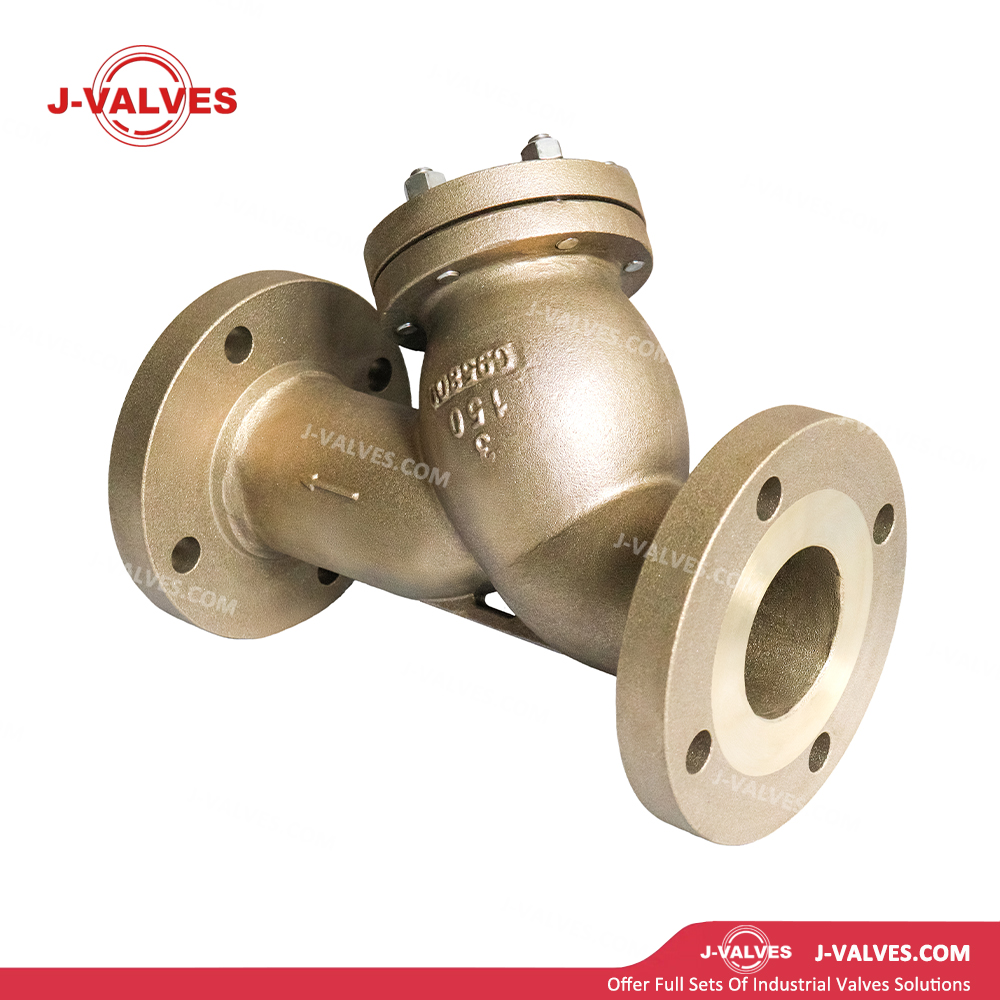

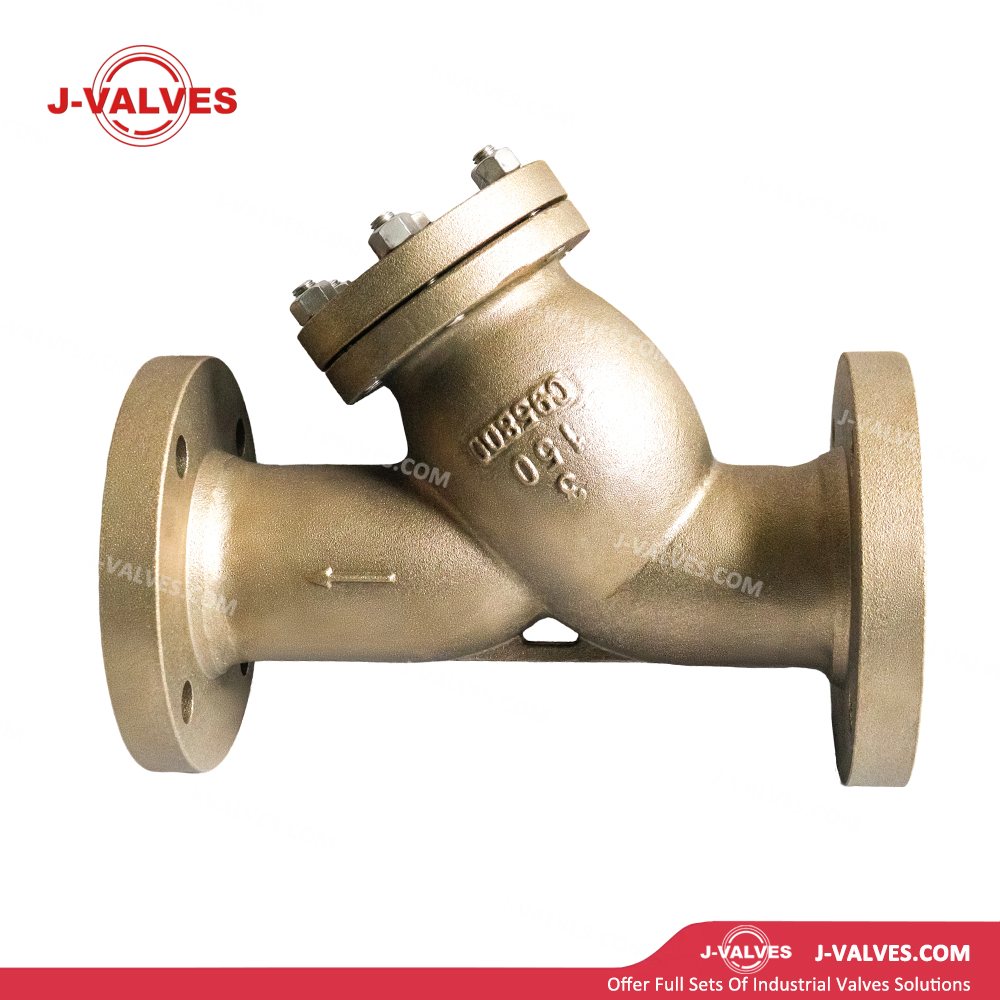

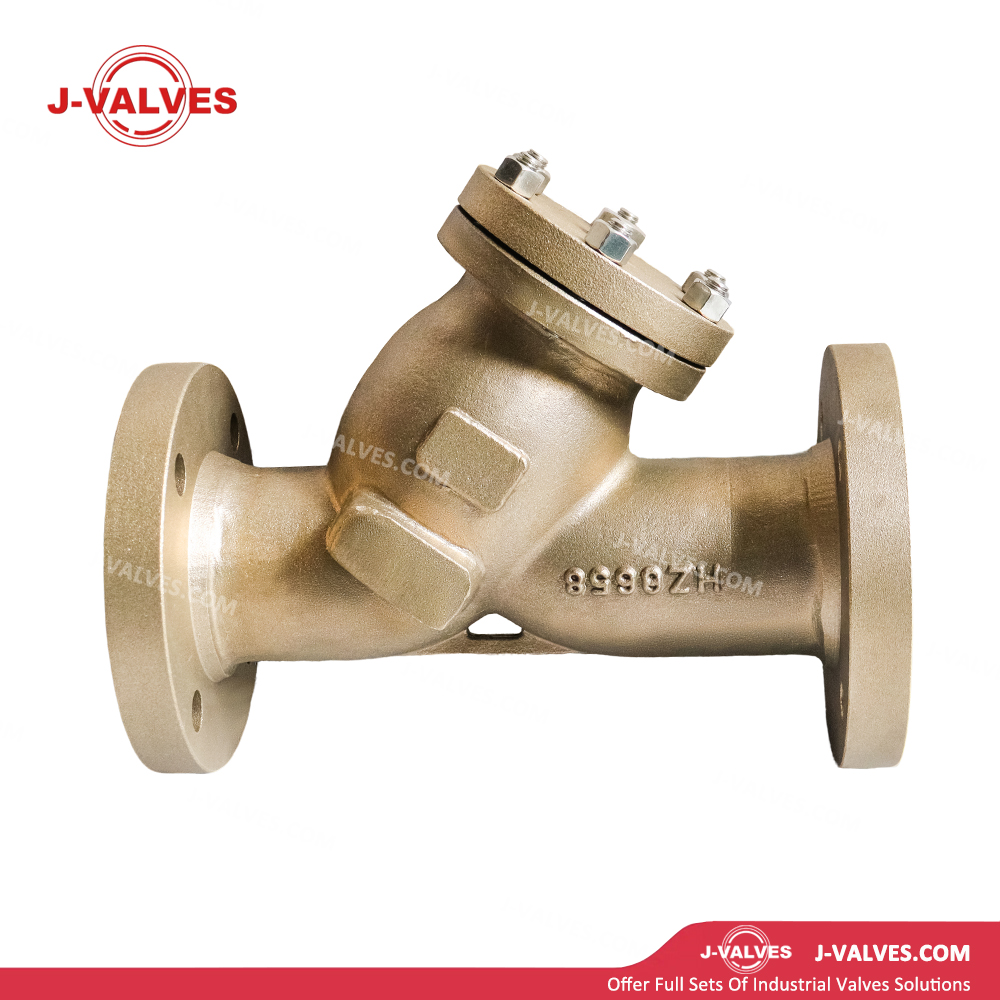

Design inclinado tipo Y: A passagem de fluxo do corpo forma um ângulo de 45° com conexões de entrada e saída. Em comparação com filtros tipo T, a resistência ao fluxo é reduzida em 30–50% com baixa perda de pressão. Sob o mesmo tamanho nominal,
proporciona uma área de filtração maior, ampliando os intervalos de limpeza da tela e melhorando a eficiência operacional do sistema.

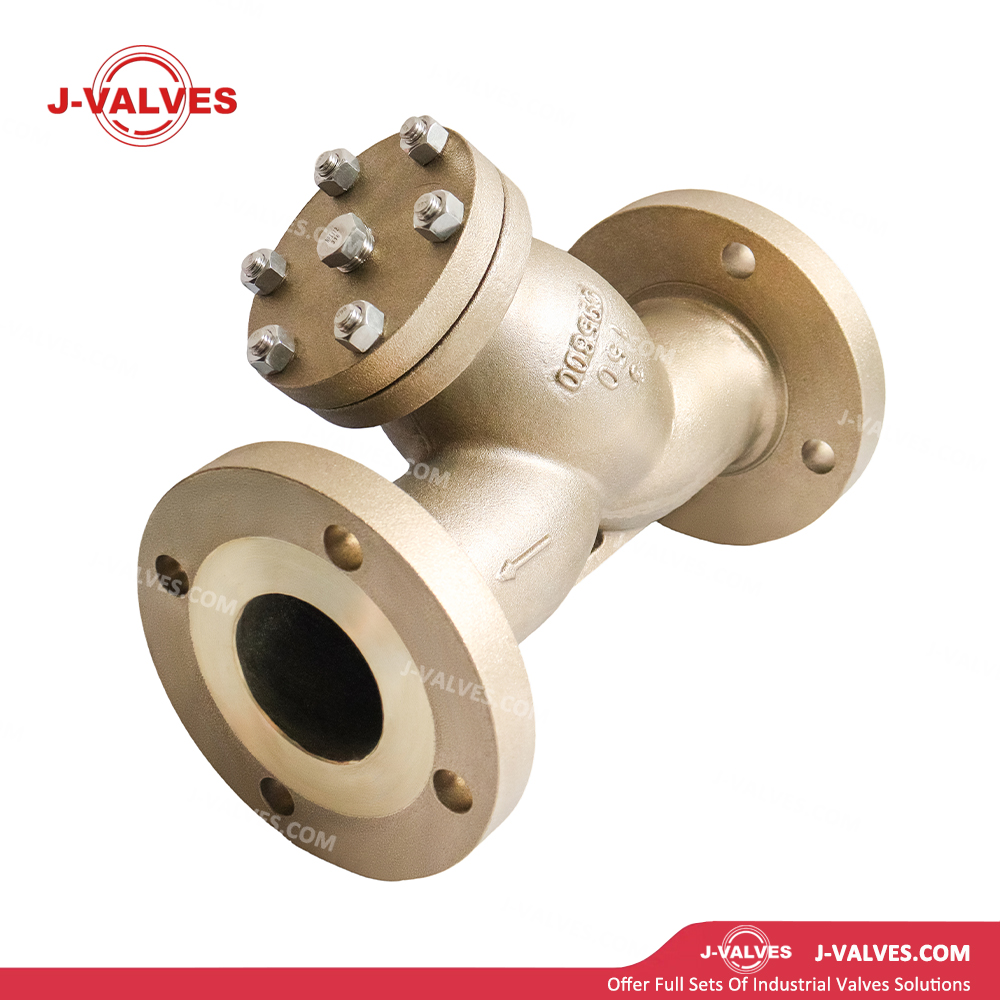

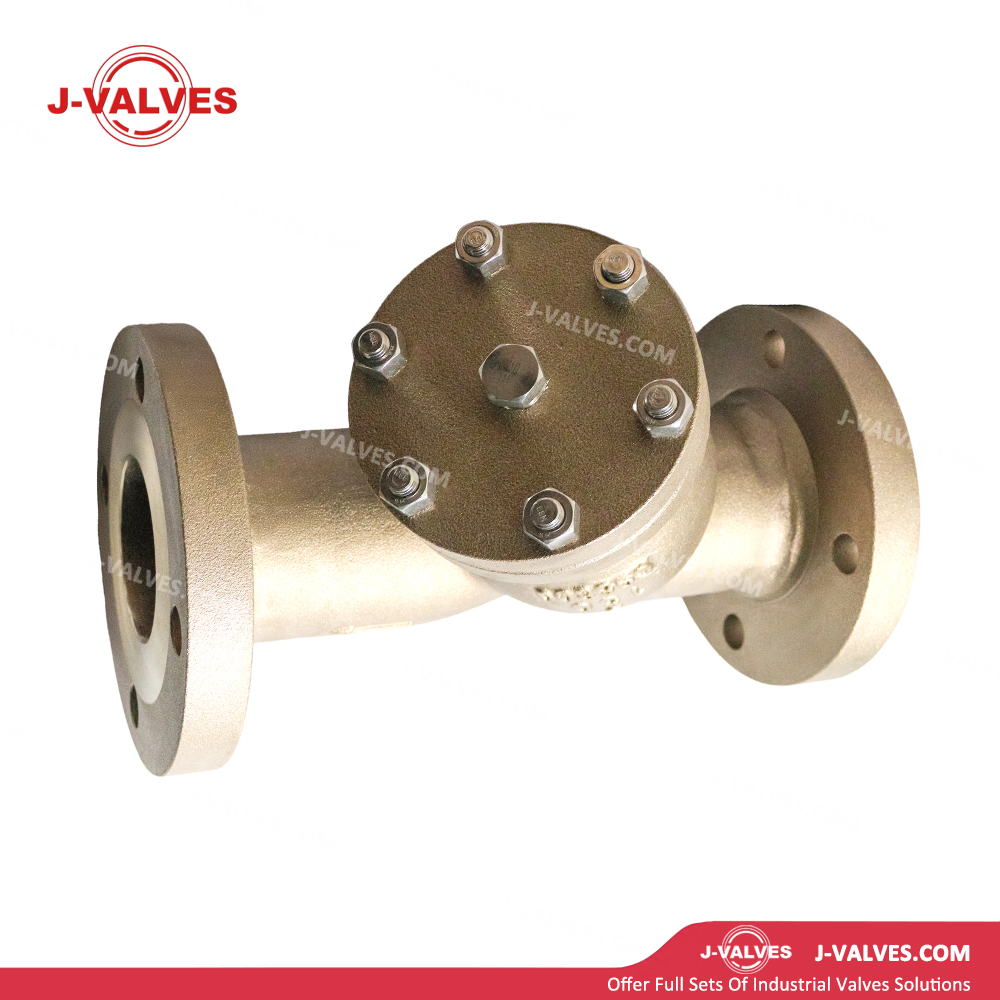

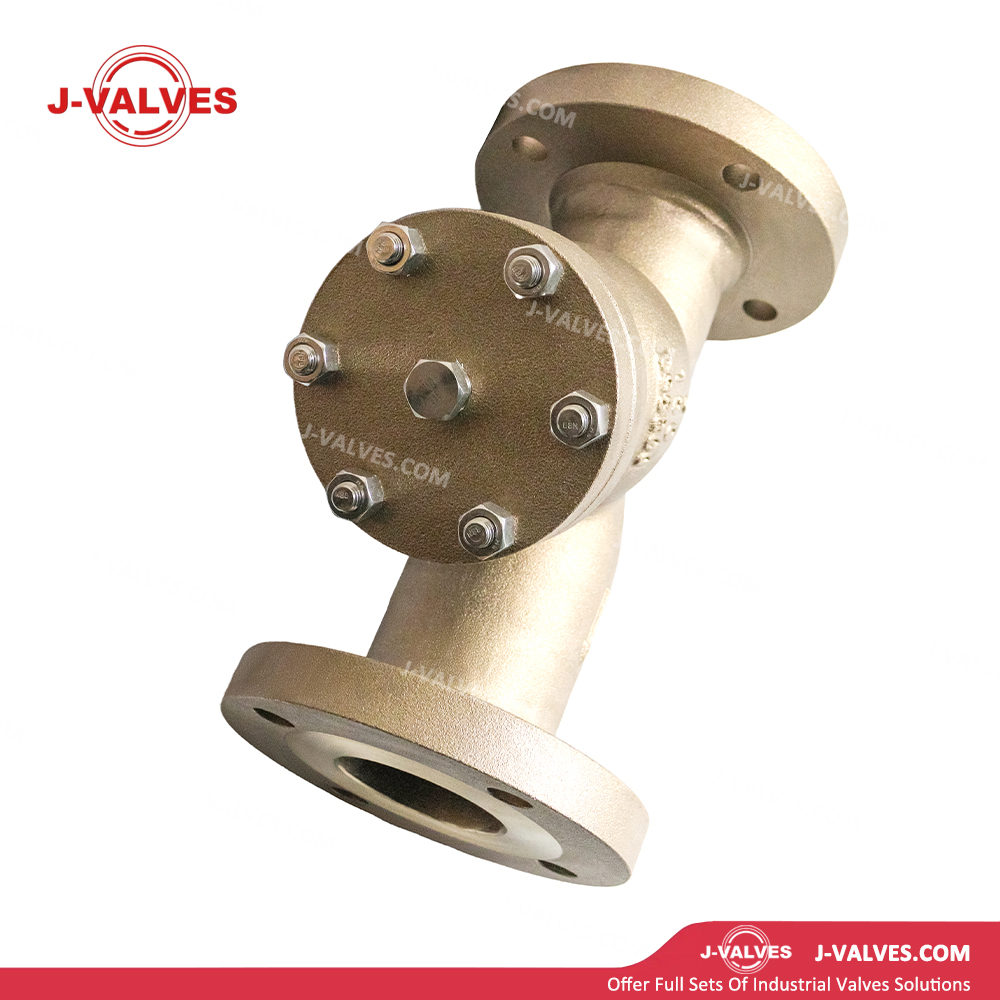

Design de tela removível: A tampa superior flangeada ou rosqueada permite acesso rápido. O design da tela removível permite a remoção, limpeza ou substituição on-line sem desinstalar o filtro da tubulação, minimizando o tempo de inatividade e os custos de manutenção.
Conexões flangeadas de baixa pressão: O corpo é equipado com flanges RF (face elevada) em conformidade com ASME B16.5 Classe 150. Para flanges Classe 150 de 3 polegadas, o diâmetro externo é 190 mm, o diâmetro do círculo do parafuso é 152,4 mm, a quantidade de parafusos é 4×M16 e a espessura do flange é 23,9 mm, garantindo total compatibilidade com sistemas de tubulação de baixa pressão padrão.
Tela composta duplex: A filtragem externa grossa mais a filtragem interna fina melhoram a precisão da filtragem e prolongam a vida útil da tela.
Dreno e ventilação: Uma conexão de drenagem NPT de 3/4' ou 1' é fornecida na parte inferior, equipada com uma válvula de esfera ou válvula gaveta para purga on-line, removendo depósitos de sedimentos sem desmontagem. Uma conexão de manômetro diferencial pode ser fornecida na lateral para monitorar o entupimento da tela.
Design Antiincrustante Marinho: A liga C95800 forma uma densa camada protetora de óxido que inibe a fixação de cracas, algas e outros organismos marinhos. Revestimento anti-incrustante marítimo opcional ou sistemas anti-incrustantes eletrolíticos estão disponíveis para estender ainda mais os intervalos de manutenção.
Design compacto e leve: a unidade tipo Y de 3 polegadas tem comprimento aproximado de 330 mm e pesa de 10 a 15 kg, facilitando a instalação em espaços confinados, como compartimentos de navios e plataformas offshore, e reduzindo os custos de estrutura de suporte.
Parâmetros técnicos
Tamanho nominal: 3″ (DN80)
Classe de pressão: 150lb (PN20)
Material do corpo: ASTM B148 C95800
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: ASTM B148 C95800
Cesta de tela: aço inoxidável 316 / C95800
Material da tela: malha de arame tecida de aço inoxidável 304/316/316L ou placa perfurada
Juntas: Fibra sem amianto / PTFE / Grafite flexível
Pregos: ASTM B193 Grau B7M / 316 Aço Inoxidável (resistente à corrosão da água do mar)
Porcas: ASTM B194 Grau 2HM/316 Aço Inoxidável
Válvula de drenagem: Válvula de esfera C95800 ou válvula gaveta (mesmo material do corpo)
Conexões Finais: Flangeadas (RF), ASME B16.5 Classe 150; opcionais com rosca NPT, solda de soquete ou flanges de padrão marítimo
Dimensões do flange: ASME B16.5
Padrão de design: ASME B16.34
Padrão de teste: API 598
Aplicações
Sistemas de água do mar marinho: usados em tubulações de 3 polegadas para água de lastro de navios, água de esgoto, água de incêndio e sistemas de resfriamento de água do mar. O material C95800 resiste à corrosão e à bioincrustação da água do mar, removendo cascas, algas, sedimentos e outras impurezas para proteger bombas e válvulas.
Engenharia de plataformas offshore: Aplicada em sistemas de elevação de água do mar de 3 polegadas, resfriamento, água contra incêndio e serviços públicos em plataformas de petróleo offshore, FPSOs e plataformas de perfuração. Ele resiste à corrosão atmosférica marinha e à corrosão da água do mar imersa, garantindo a operação segura dos equipamentos da plataforma.
Plantas de dessalinização de água do mar: instaladas na entrada de bombas de alimentação e bombas de alta pressão em sistemas RO (Osmose Reversa), MSF (Multi-Stage Flash) e MED (Multi-Effect Distillation) para tubulações de 3 polegadas, removendo sólidos suspensos e colóides para proteger elementos de membrana de precisão e bombas de alta pressão.
Indústria Química Marinha: Usado em tubulações de salmoura e água do mar concentrada de 3 polegadas para produção de sal de água do mar, extração de bromo, extração de magnésio e processos semelhantes, resistindo à corrosão de soluções salinas de alta concentração e removendo depósitos de sal cristalino e impurezas.
Serviço Industrial Geral: Adequado para filtragem de impurezas em tubulações de baixa pressão de 3 polegadas que transportam água do mar, água salobra, soluções salinas e outros meios corrosivos, especialmente em ambientes marinhos e altamente corrosivos.
Vantagens e valor
Excelente resistência à corrosão da água do mar: A taxa de corrosão do bronze de níquel-alumínio C95800 na água do mar é de apenas 1/50 da do aço carbono e 1/10 da do latão. Uma densa película protetora de Al₂O₃·CuO se forma na superfície, proporcionando um serviço livre de ferrugem por mais de 20 anos sob imersão contínua, eliminando a substituição frequente e os riscos de falha no revestimento dos filtros de aço carbono.
Desempenho antiincrustante superior: a superfície de bronze de níquel-alumínio desencoraja a fixação de organismos marinhos, reduzindo o entupimento da tela por cracas e algas. Os intervalos de manutenção são estendidos de 3 a 5 vezes, reduzindo a frequência e os custos de limpeza em doca seca, especialmente para plataformas offshore imersas há muito tempo.
Filtragem de baixa perda de pressão tipo Y de alta eficiência: O design inclinado de 45° reduz a resistência ao fluxo em 30–50%, com área de filtração efetiva ≥3 vezes a seção transversal do tubo. A baixa perda de pressão e a alta capacidade de fluxo prolongam os intervalos de limpeza e reduzem o consumo de energia de bombeamento.
Compatibilidade eletroquímica: A pequena diferença de potencial galvânico com cascos de aço e tubulações de aço inoxidável garante boa compatibilidade com sistemas de proteção catódica, evitando a corrosão galvânica, melhorando a confiabilidade geral do sistema e reduzindo os custos de engenharia anticorrosiva.
Instalação compacta e leve: a unidade tipo Y de 3 polegadas pesa apenas 10–15 kg e tem um comprimento aproximado de 330 mm, permitindo instalação flexível em espaços confinados, como compartimentos de navios e módulos de plataforma, reduzindo os custos de rack de tubos e suporte em mais de 30%.
Valor agregado para proteção do sistema: Remove efetivamente impurezas da água do mar para proteger bombas, válvulas, trocadores de calor, elementos de membrana e outros equipamentos de precisão a jusante, prolongando a vida útil geral e reduzindo falhas de equipamentos e custos de manutenção.
