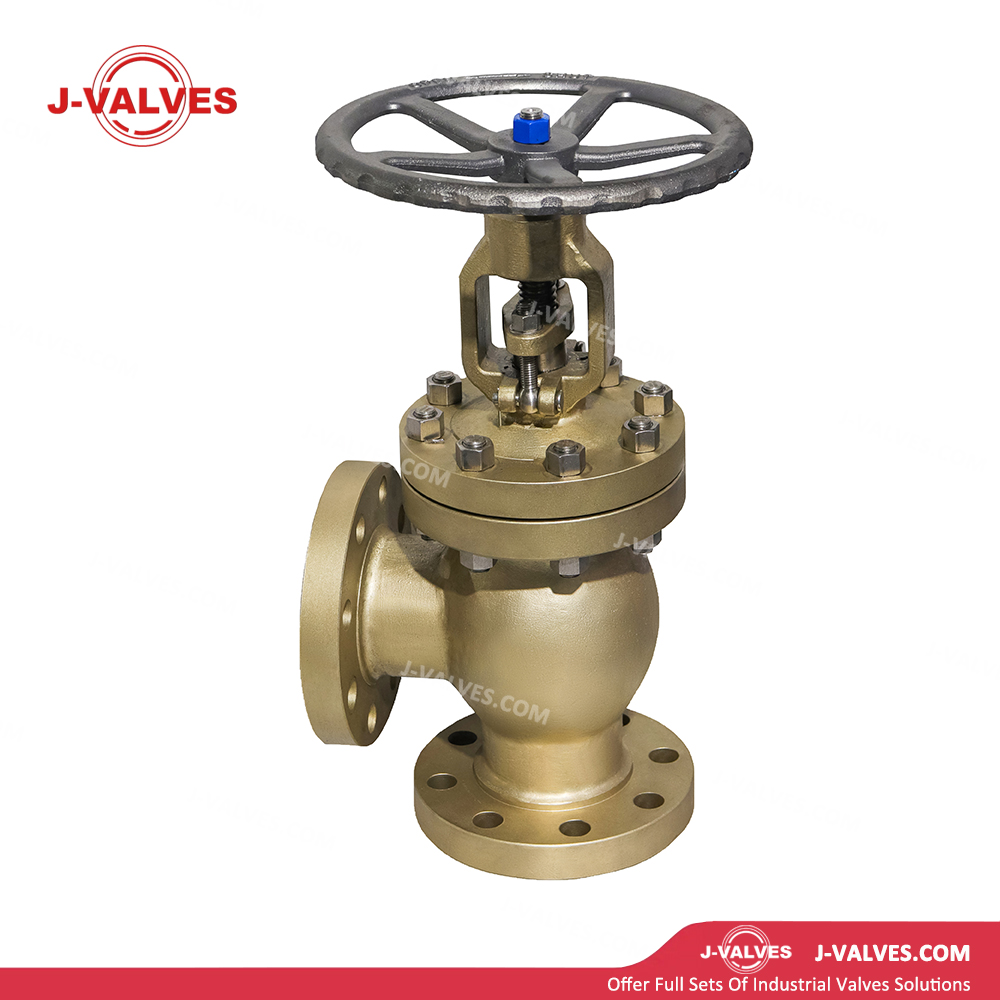

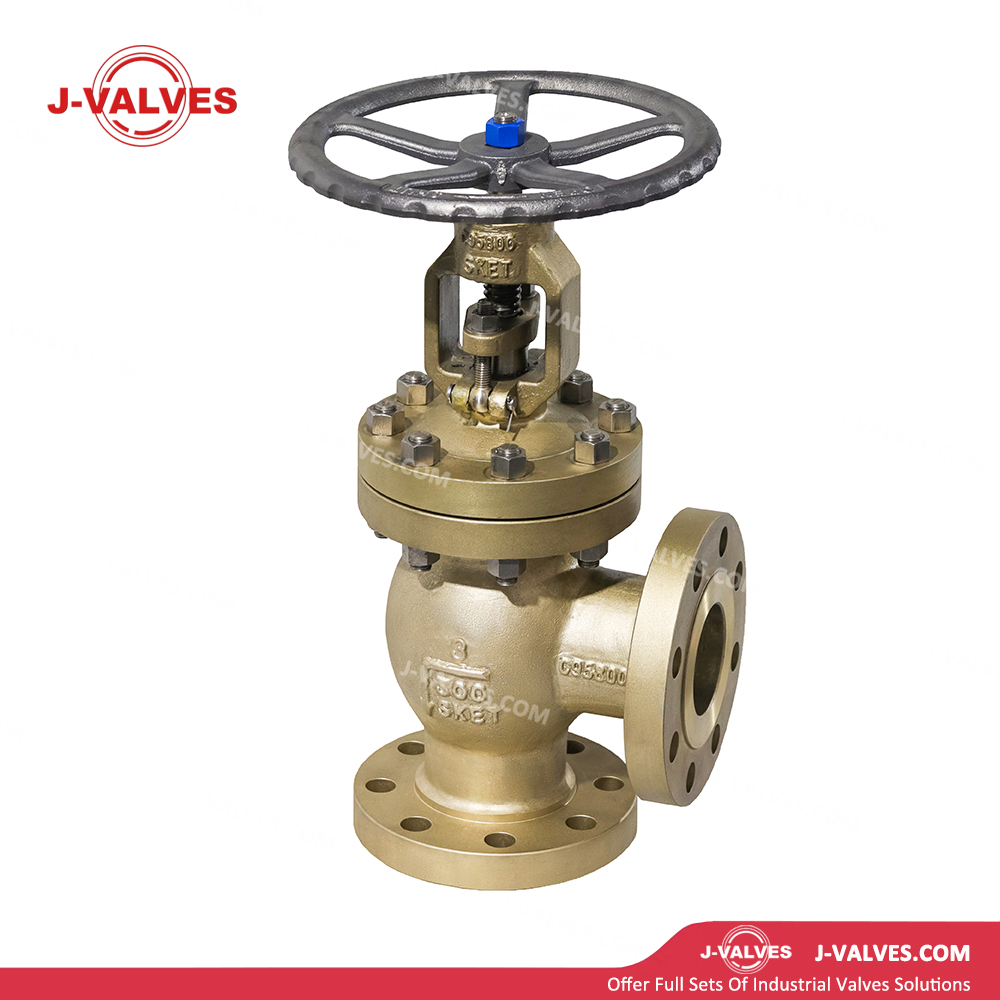

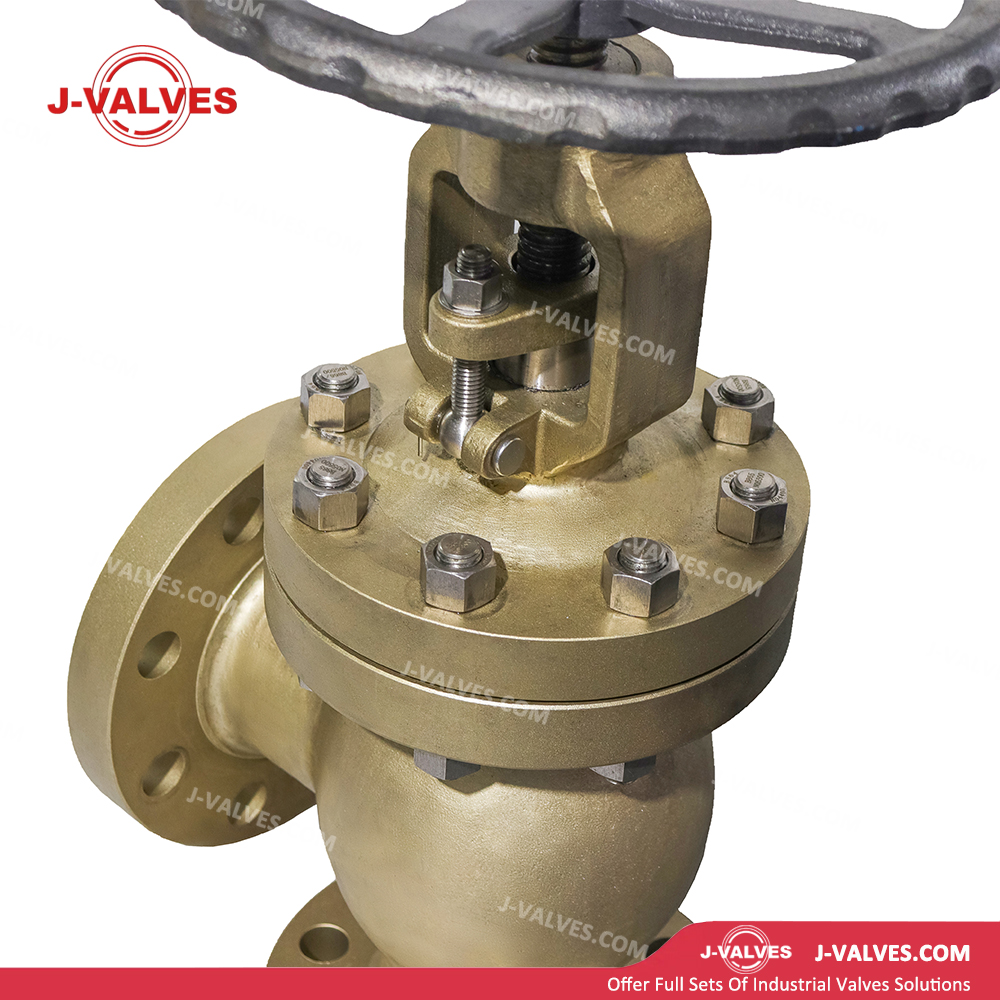

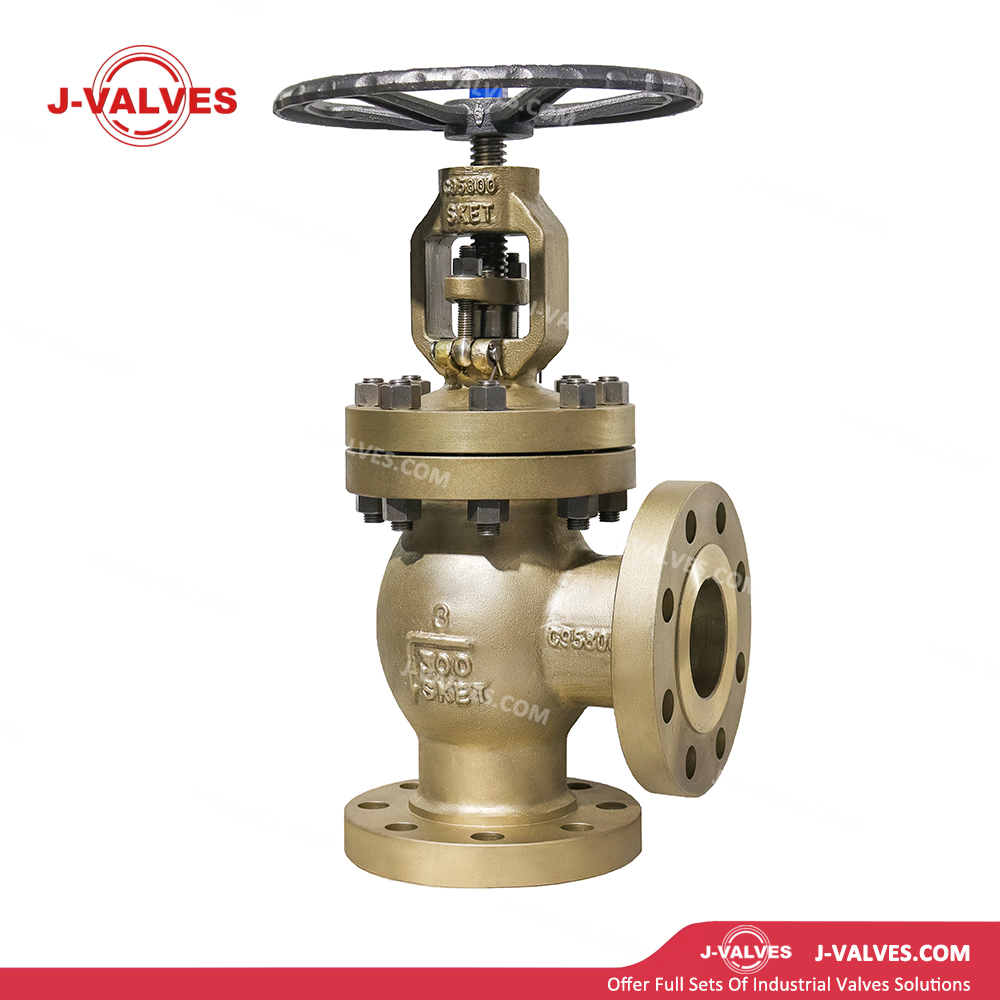

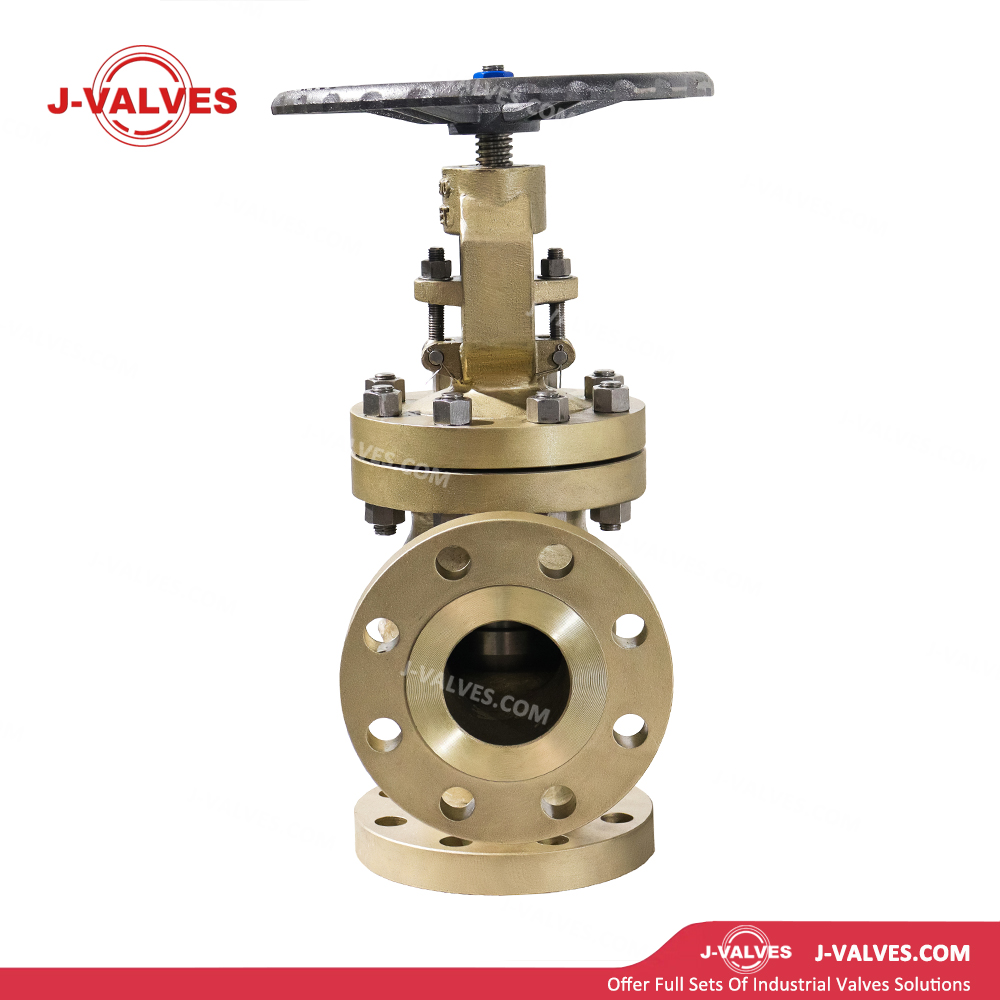

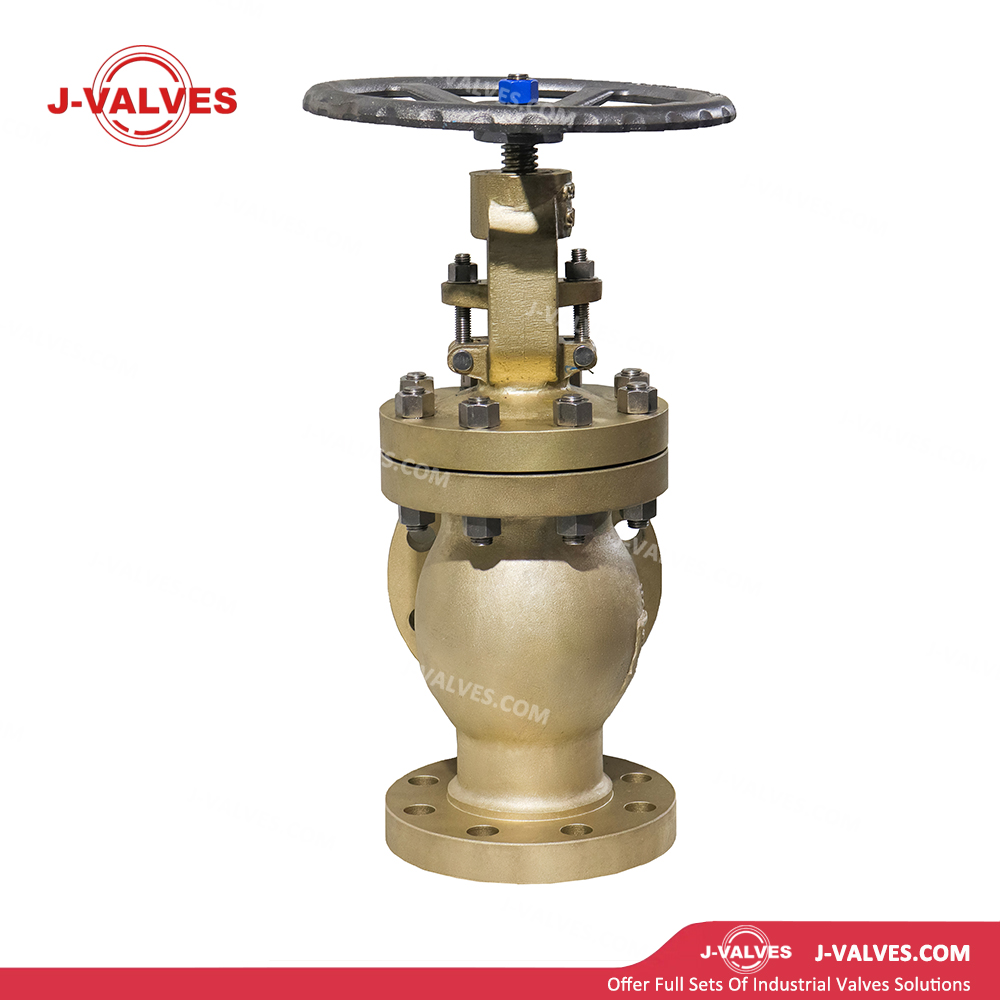

3'Válvula globo angular 300LB C95800

Construção de níquel-alumínio C95800: O corpo da válvula é fabricado em bronze de níquel-alumínio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), contendo 8,5–9,5% de níquel, 4,0–5,0% de alumínio, 4,0–5,0% de ferro e 0,8–1,5% de manganês. Oferece excelente resistência à corrosão da água do mar, alta resistência à cavitação e à corrosão por erosão, e inibe eficazmente a bioincrustação marinha, tornando-o adequado para imersão a longo prazo na água do mar e em ambientes marinhos de média a alta pressão.

Projeto de ângulo de 90°: As portas de entrada e saída são dispostas em um ângulo de 90° para redirecionar o fluxo enquanto se adaptam a layouts de tubulação com espaço limitado. Isto reduz a necessidade de acessórios em cotovelo, simplifica o projeto da tubulação e reduz os custos de instalação e os requisitos de espaço.

Características de controle da válvula globo: O disco se move linearmente ao longo da linha central da sede com um curso curto. Quando fechadas, as superfícies de vedação do disco e da sede se ajustam firmemente para um fechamento confiável. Nas posições parcialmente abertas, a área de estrangulamento anular entre o disco e a sede permite um controle preciso do fluxo, ideal para serviços de regulação.

Conexões flangeadas de média a alta pressão: O corpo da válvula é equipado com flanges de face elevada (RF) em conformidade com ASME B16.5 Classe 300. Para a configuração Classe 300 de 3 polegadas, o diâmetro externo do flange é de 210 mm, o diâmetro do círculo do parafuso é de 168,3 mm, os parafusos 8 × M20 e a espessura do flange é de 28,6 mm, garantindo integridade confiável da junta e vedação a 5,1 MPa.

Baixo torque operacional: A porca da haste utiliza materiais redutores de atrito (liga de cobre ou composto autolubrificante) com roscas usinadas com precisão para minimizar o atrito de elevação. O tamanho de 3 polegadas é leve para operação manual e pode ser equipado com pequenos atuadores.

Projeto à prova de fogo: em conformidade com API 607. A gaxeta de grafite e os elementos de vedação de metal mantêm a integridade da vedação sob condições de incêndio para evitar vazamento de meio.

Haste à prova de explosão: A haste é integralmente forjada e montada na parte superior com degraus anti-explosão e anéis de vedação. Mesmo que o empanque se solte acidentalmente, a haste é retida pela tampa para segurança operacional.

Selo de gaxeta de grafite: A caixa de gaxetas usa gaxetas trançadas de grafite flexíveis ou conjuntos de anéis de grafite. Com uma ampla faixa de temperatura de -29 °C a +500 °C, ele permanece flexível em baixas temperaturas e fornece excelente autolubrificação para vedação dinâmica confiável da haste a longo prazo.

Nervuras-guia: Nervuras-guia internas no corpo da válvula estabilizam o movimento do disco, evitam o desalinhamento, garantem um carregamento uniforme das superfícies de vedação, evitam aderência e arranhões e prolongam a vida útil.

Design antiincrustante marinho: A liga C95800 forma uma densa camada protetora de óxido que inibe a fixação de cracas, algas e outros organismos marinhos. O design simplificado do disco reduz os pontos de incrustação e diminui a frequência de manutenção.

Design compacto e leve: a válvula angular de 3 polegadas tem um comprimento aproximado entre faces de 330 mm, altura de 280 mm e peso de 15 a 20 kg. Ele é facilmente instalado em áreas com espaço limitado, como compartimentos de navios e plataformas offshore, reduzindo custos com estrutura de suporte.

Funcionamento: Manual (volante/alavanca), pneumático (curso linear), elétrico (multivolta, liga/desliga/modulador), hidráulico

Sistemas de água salgada marítima: usados ​​para regulação de fluxo e fechamento em sistemas de bordo de média a alta pressão de 3 polegadas, incluindo água de lastro, água de esgoto, água de combate a incêndio e água do mar de resfriamento. O C95800 oferece resistência à corrosão da água do mar e desempenho antiincrustante para atender aos requisitos da sociedade classificadora.

Engenharia de plataformas offshore: Aplicada em sistemas de elevação, resfriamento, proteção contra incêndio e utilidades de água do mar em plataformas de petróleo offshore, FPSOs e plataformas de perfuração. Resiste à corrosão dupla da atmosfera marinha e da imersão em água do mar; a configuração do ângulo se adapta aos layouts espaciais da plataforma.

Plantas de dessalinização de água do mar: usadas em descarga de bombas de alta pressão e linhas de sistemas de recuperação de energia para processos de dessalinização RO, MSF e MED. Suporta água do mar com alta salinidade e meios de limpeza químicos; A classificação Classe 300 atende às demandas de dessalinização por membrana de alta pressão.

Indústria Química Marinha: Adequado para linhas de salmoura de 3 polegadas e água do mar concentrada na produção de sal, extração de bromo, extração de magnésio e processos similares, resistindo a soluções salinas de alta concentração sob condições de média a alta pressão.

Equipamento Submarino: Usado em linhas de controle de média a alta pressão de 3 polegadas para coletores de válvulas submarinas, tubulações subaquáticas e painéis ROV. C95800 resiste à pressão da água do mar e à corrosão para serviços em águas profundas.

Serviço industrial geral: Ideal para regulação e isolamento de meios corrosivos de média a alta pressão de 3 polegadas, incluindo água do mar, água salobra e soluções de salmoura, especialmente em ambientes marinhos e altamente corrosivos.

Resistência à corrosão da água do mar de média a alta pressão: O bronze de níquel-alumínio C95800 apresenta uma taxa de corrosão na água do mar de apenas 1/50 da do aço carbono e 1/10 da do latão. Uma densa película protetora de Al₂O₃·CuO se forma na superfície, resistindo à corrosão sob imersão de longo prazo na pressão Classe 300 com uma vida útil superior a 20 anos.

Excelente desempenho antibioincrustante: a superfície de bronze de níquel-alumínio desencoraja a fixação de organismos marinhos, reduzindo o entupimento por cracas e algas. Os intervalos de manutenção são estendidos de 3 a 5 vezes, reduzindo a frequência e os custos de limpeza em doca seca, especialmente para instalações offshore de longa imersão.

Configuração de ângulo com otimização de espaço: a direção do fluxo de 90° reduz os cotovelos da tubulação, adapta-se a espaços de instalação confinados e reduz a perda de pressão e os custos de instalação em mais de 30%.

Regulação precisa do fluxo: O design da válvula globo permite controle de fluxo linear ou de porcentagem igual, superior ao desempenho somente de fechamento das válvulas gaveta, suportando controle de processo automatizado.

Compatibilidade eletroquímica: A baixa diferença de potencial galvânico com cascos de aço e tubulações de aço inoxidável garante boa compatibilidade com sistemas de proteção catódica, evita corrosão galvânica, aumenta a confiabilidade geral do sistema e reduz os custos de proteção contra corrosão.

Instalação compacta e fácil: pesando apenas 15–20 kg e comprimento entre faces de aproximadamente 330 mm, a válvula angular de 3 polegadas é instalada de forma flexível em compartimentos de navios e módulos de plataforma, reduzindo os custos de rack de tubos e suporte em mais de 30%.

Operação leve e flexível: O design da porca da haste com fricção reduzida resulta em um torque operacional inferior a 25 N·m para o tamanho de 3 polegadas, permitindo a operação com uma só mão. Pequenos atuadores pneumáticos ou elétricos podem ser instalados para controle remoto automatizado.

Suporte à certificação de sociedades classificadoras: Aprovações de tipo disponíveis mediante solicitação da ABS, DNV, BV, CCS e outras sociedades classificadoras líderes, atendendo aos requisitos de classificação marítima e offshore, encurtando os ciclos de aceitação do proprietário e aumentando a competitividade do projeto.
