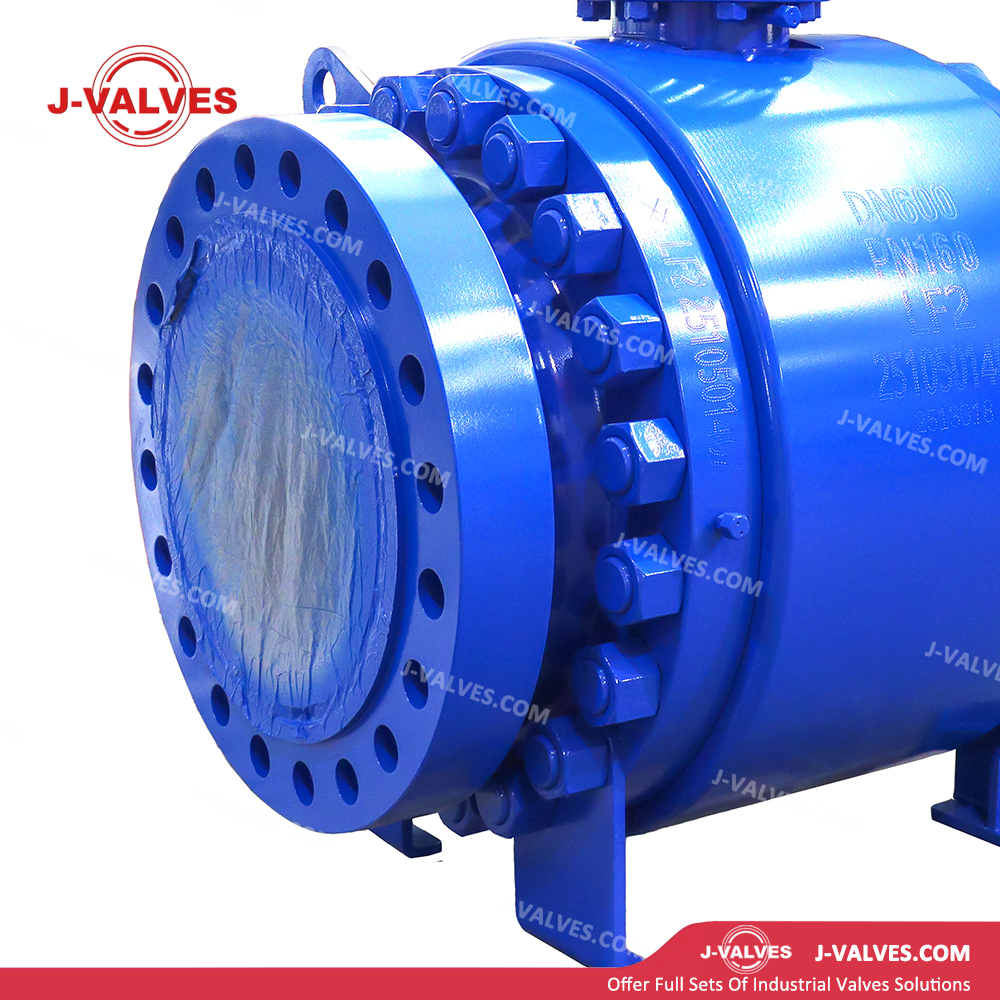

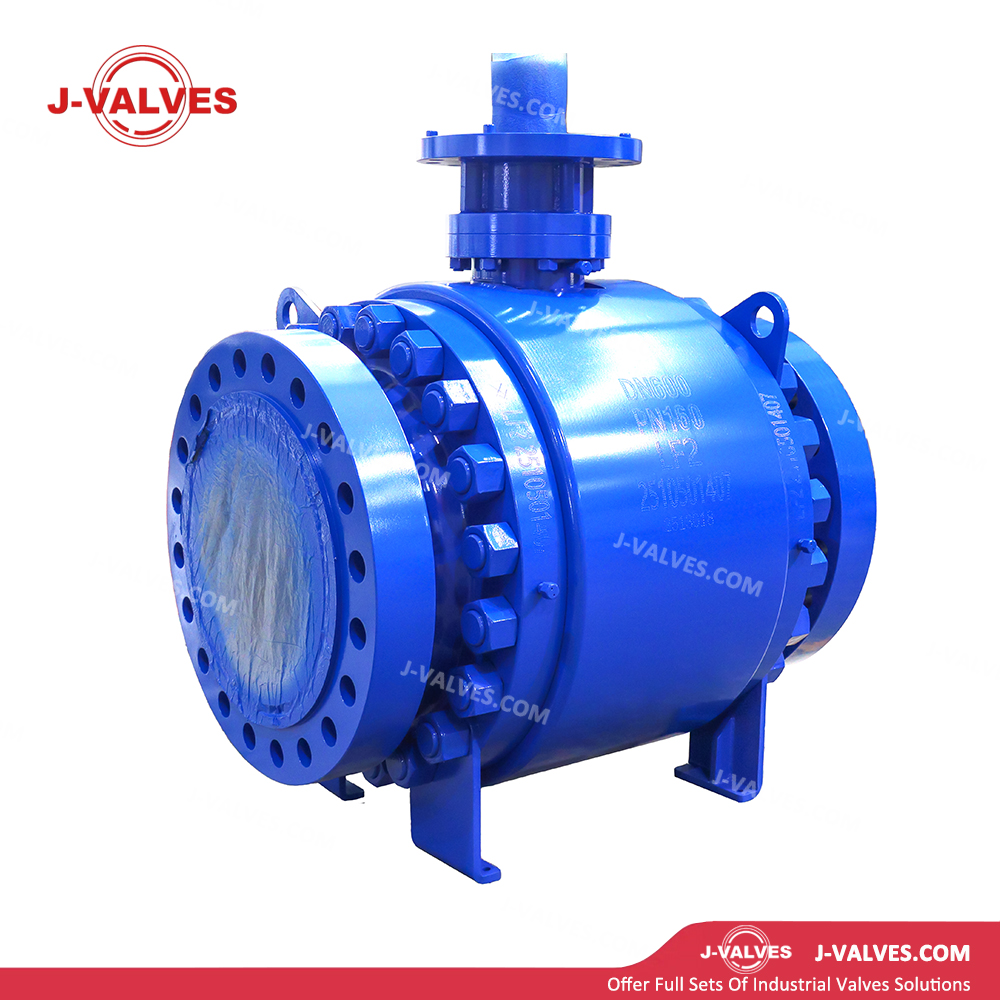

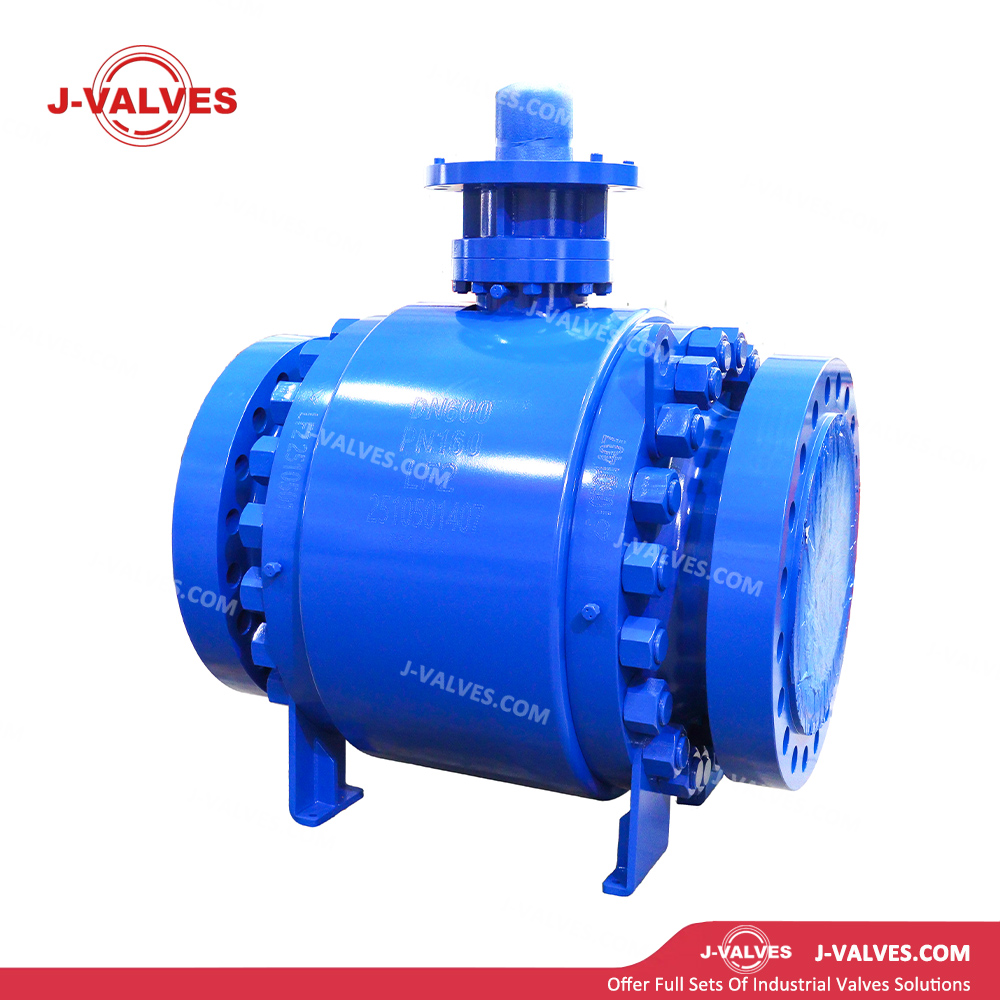

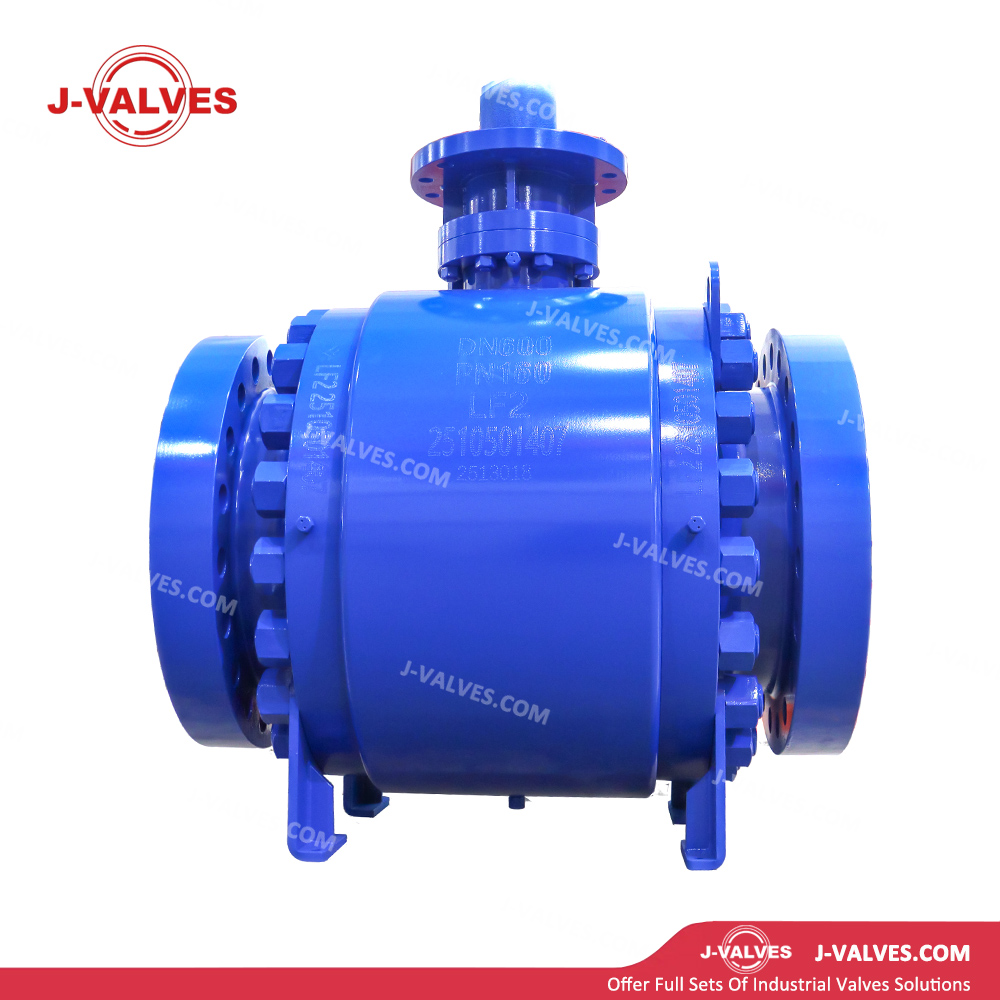

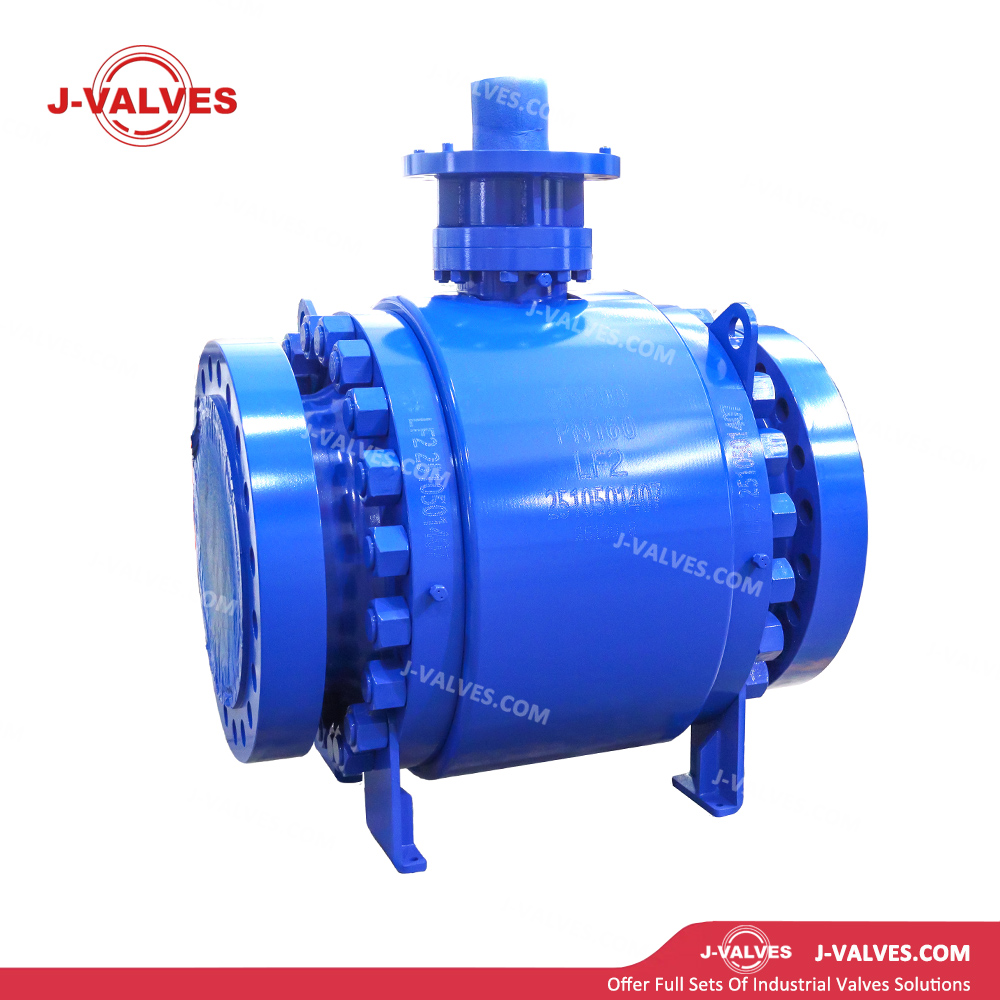

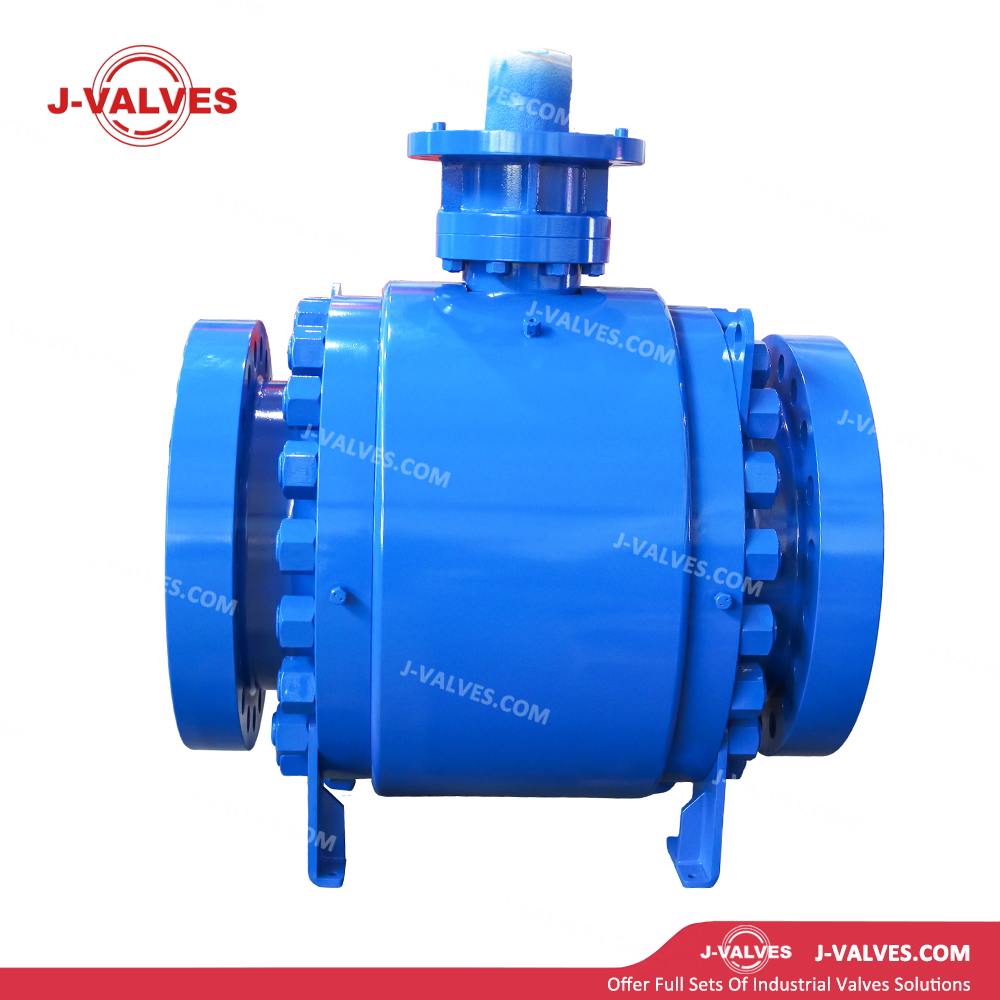

24 'PN160 LF2 válvula de esfera montada em munhão de três peças

Aço carbono forjado de baixa temperatura LF2: O corpo da válvula é integralmente forjado em aço carbono de baixa temperatura ASTM A350 LF2 com composição química estritamente controlada e baixo teor de fósforo e enxofre. Ele passou 100% no teste de impacto Charpy V-notch de -46 ℃ (≥20J), com resistência à tração ≥485MPa e limite de escoamento ≥250MPa, garantindo excelente tenacidade e resistência a trincas em serviço criogênico e evitando fratura por fragilidade a frio.

Construção do Corpo em Três Peças: Composto por um corpo principal e dois corpos laterais, conectados por parafusos de liga de aço de alta resistência e baixa temperatura. Os corpos laterais podem ser desmontados on-line para substituição de sedes, esferas, vedações e internos sem remover a válvula de tubulações de ultra-alta pressão com furo extragrande de 24 polegadas, reduzindo significativamente o tempo de inatividade e os custos de manutenção.

Projeto de esfera montada em munhão: A esfera é apoiada e posicionada por munhões superiores e inferiores. A pressão média é suportada pelas molas da sede e pelo efeito do pistão, proporcionando um torque operacional estável, independente do diferencial de pressão. Isso evita aumentos acentuados de torque e riscos de gripagem de válvulas de esfera flutuantes sob condições de pressão ultra-alta DN600 PN160 de 24 polegadas, garantindo abertura e fechamento suaves e confiáveis.

Conexões flangeadas de ultra-alta pressão: As extremidades da válvula são equipadas com flanges Tipo B (face elevada) ou Tipo E (face de junta anelar) em conformidade com EN 1092-1 PN160. Para flanges PN160 de 24 polegadas (DN600), o diâmetro externo é 890 mm, diâmetro do círculo do parafuso 795 mm, parafusos 20 × M52, espessura do flange 140 mm, garantindo conexão confiável e vedação a pressão ultra-alta de 16,0 MPa.

Vedação de sede dupla: O design de vedação dupla com sedes a montante e a jusante fornece vedação bidirecional. É adotado um mecanismo duplo de pré-carga de mola pós-montada e autoenergização de média pressão: as molas garantem a vedação inicial em baixa pressão, enquanto a pressão média aciona a sede para melhorar a vedação em alta pressão, com o desempenho da vedação melhorando à medida que a pressão aumenta.

DBB Double Block & Bleed: Estrutura opcional de bloco duplo de sede dupla com uma válvula de sangria na cavidade do corpo, realizando duplo isolamento de tubulações para atender aos requisitos seguros de manutenção e pigging, de acordo com as especificações API 6D DBB.

Sistema de lubrificação de vedação de emergência: As conexões Zerk são instaladas nas áreas da sede e da haste. Em condições de emergência, o composto de vedação pode ser injetado para obter uma vedação temporária, ganhando tempo para reparos na tubulação e reduzindo os riscos de vazamento.

Design à prova de fogo: está em conformidade com os padrões API 6FA/API 607. No caso de queima da vedação macia, as sedes metálicas e a esfera formam uma vedação de apoio metal com metal para evitar vazamentos massivos do meio em condições de incêndio.

Dispositivo Antiestático: A mola antiestática integrada e a esfera de aço garantem a continuidade elétrica entre a esfera, a haste e o corpo, evitando o acúmulo de estática causado pelo fluxo médio que pode causar incêndio ou explosão.

Haste à prova de explosão: A haste é de design integralmente forjado com entrada inferior, com degraus anti-explosão e vários anéis de vedação. Mesmo que a sobreposta se solte acidentalmente, a haste permanece retida pelo corpo, garantindo segurança operacional sob condições de pressão ultra-alta.

Projeto de rolamento de baixo torque: Os munhões superiores e inferiores são equipados com rolamentos de baixo coeficiente de atrito e arruelas de encosto, reduzindo significativamente o torque operacional para a esfera de grande diâmetro de 24 polegadas. Grandes atuadores elétricos, pneumáticos ou hidráulicos podem ser equipados opcionalmente, reduzindo o custo de condução e o consumo de energia.

Tipo de conexão: Flangeada (Tipo B RF / Tipo E RTJ) conforme EN 1092-1 PN160; Extremidades soldadas de topo BW disponíveis mediante solicitação

Dimensões da face do flange: De acordo com EN 1092-1, DN600 PN160 Tipo B flange: diâmetro externo 890 mm, círculo do parafuso 795 mm, furo do parafuso 52 mm, parafusos 20 × M52, espessura do flange 140 mm, altura da face elevada 3 mm

Dimensão face a face: De acordo com EN 558 / ISO 5752, aprox. 1200 mm para válvula esfera montada em munhão DN600 PN160 (sujeito aos dados do fabricante)

Operação: Manual (engrenagem sem-fim, obrigatória), pneumática (scotch yoke/cremalheira e pinhão para alto torque), elétrica (multivoltas/quarto de volta, inteligente), hidráulica, atuador gás-hidráulico (desligamento de emergência)

Seções de alta pressão de tubulações de transmissão de gás natural: usadas como válvulas de bloqueio de alta pressão com diâmetro extra grande de 24 polegadas para gasodutos principais e válvulas de entrada/saída de estações de compressão. A classificação PN160 satisfaz a transmissão de alta pressão de 10–16 MPa, enquanto o material LF2 se adapta a ambientes de baixa temperatura em regiões frias.

Instalações de GNL: Aplicadas em pré-tratamento criogênico de gás natural, liquefação, regaseificação e outras tubulações de processo de plantas de liquefação de GNL e terminais de recebimento. A resistência a baixas temperaturas de -46 ℃ garante um desempenho confiável da válvula no serviço de GNL, e o grande diâmetro de 24 polegadas permite o transporte de alto fluxo.

Processos Químicos de Baixa Temperatura: Utilizados em tubulações de processo de 24 polegadas de plantas químicas de baixa temperatura e alta pressão para etileno, propileno, amônia e outros. O material LF2 suporta baixas temperaturas de -46 ℃ e a classificação PN160 atende aos requisitos do sistema de reação de alta pressão.

Armazenamento de gás de alta pressão: Aplicado em dutos de injeção e produção de gás de alta pressão de 24 polegadas de reservatórios e tanques subterrâneos de armazenamento de gás. A classificação PN160 satisfaz a pressão de injeção de gás de 25–40 MPa (com estrangulamento da cabeça do poço).

Sistemas Químicos de Carvão de Alta Pressão: Usados ​​em tubulações de gás de síntese e hidrogênio de 24 polegadas de unidades de processo de alta pressão, como instalações de carvão para gás e carvão para líquido. O material LF2 atende aos requisitos gerais de corrosão e serviço em baixa temperatura.

Uso industrial geral: Adequado para controle de alto fluxo e isolamento de água, óleo, gás e outros meios de ultra-alta pressão e baixa temperatura de 24 polegadas, especialmente para aplicações que exigem manutenção on-line e operação em baixa temperatura de longo prazo.

Adaptabilidade a furos de pressão ultra-alta e extragrande: a classificação de pressão ultra-alta PN160 (16MPa) atende condições extremas de serviço, e o furo extragrande de 24 polegadas permite fornecimento de fluxo ultra-alto, servindo como equipamento principal para sistemas de baixa temperatura e alta pressão em grande escala.

Resistência garantida a baixas temperaturas: o material LF2 100% testado contra impacto a -46 ℃ elimina os riscos de fratura por fragilidade a frio das válvulas de aço carbono em baixas temperaturas, garantindo o controle seguro de meios de baixa temperatura, como GNL e em regiões frias.

Estabilidade de alta pressão da esfera montada no munhão: O torque operacional é independente da pressão média, evitando picos de torque em serviço DN600 PN160 de 24 polegadas. Engrenagens helicoidais, atuadores elétricos, pneumáticos e hidráulicos podem ser selecionados economicamente, com operação suave e sem emperramento.

Isolamento DBB seguro: A função opcional de bloqueio duplo e sangria satisfaz os requisitos seguros de manutenção e pigging em conformidade com API 6D, reduzindo os riscos de segurança durante a manutenção de tubulações de diâmetro extragrande de pressão ultra-alta.

Parafusos de baixa temperatura correspondentes: Os parafusos de baixa temperatura A320 L7/L7M 100% testados contra impacto a -100 ℃ combinam com o material do corpo LF2, evitando vazamento de flange causado pela fragilidade do parafuso a frio.

Múltiplas garantias de segurança: Auto-alívio, injeção de lubrificação de emergência, à prova de fogo, antiestático, à prova de explosão e outros mecanismos de segurança atendem aos requisitos SIL, protegendo a segurança pública sob pressão ultra-alta.

Compatibilidade e intercambialidade com padrões europeus: Está em estrita conformidade com os padrões EN 1092-1, EN 12516, EN 558 e API 6D, totalmente intercambiável com válvulas DN600 PN160 e acessórios de tubulação das principais marcas europeias, reduzindo estoque e custos de substituição.
