J-VALVES
Recursos de design

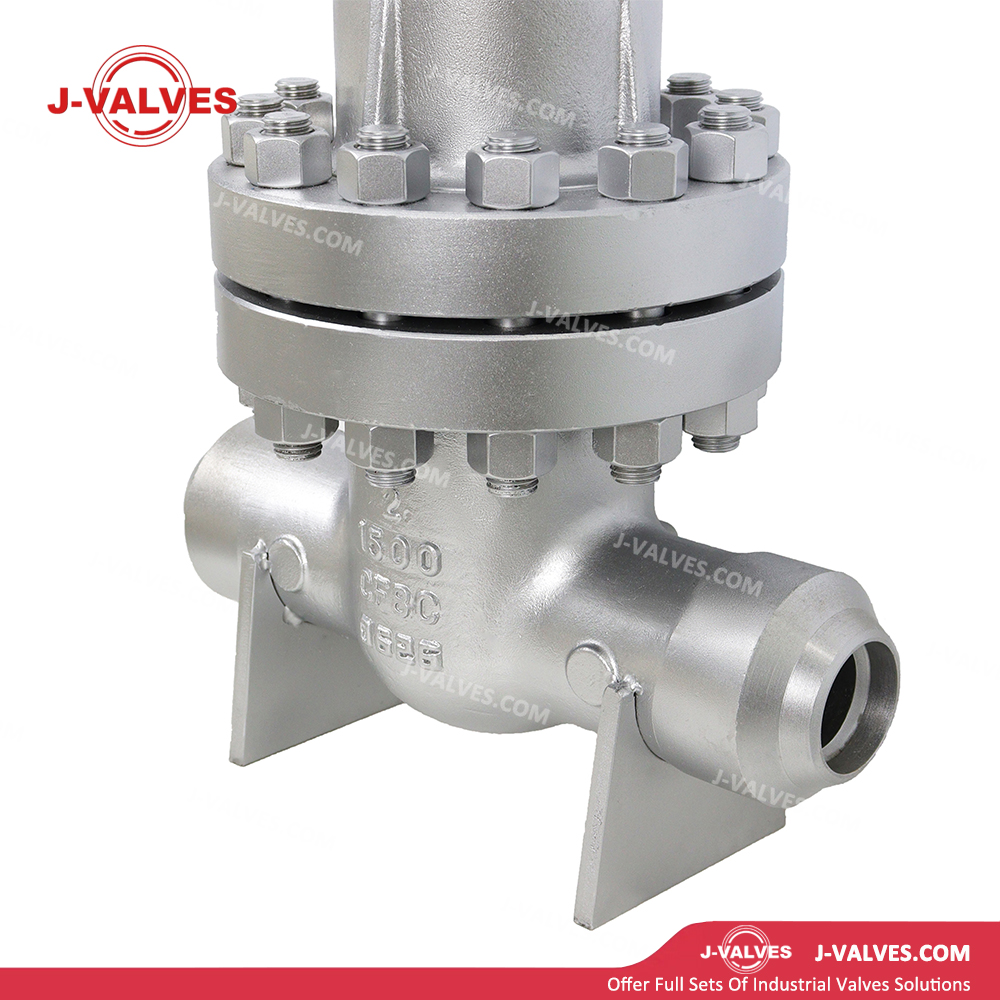

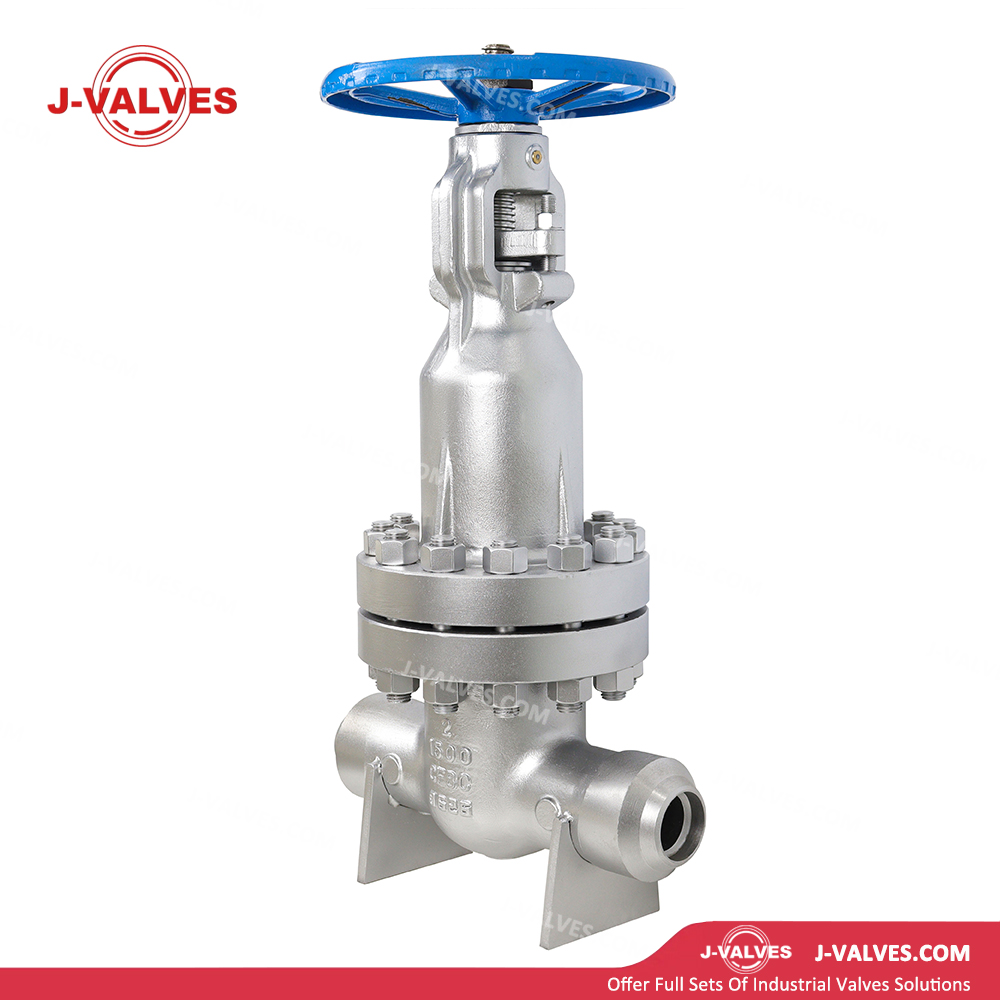

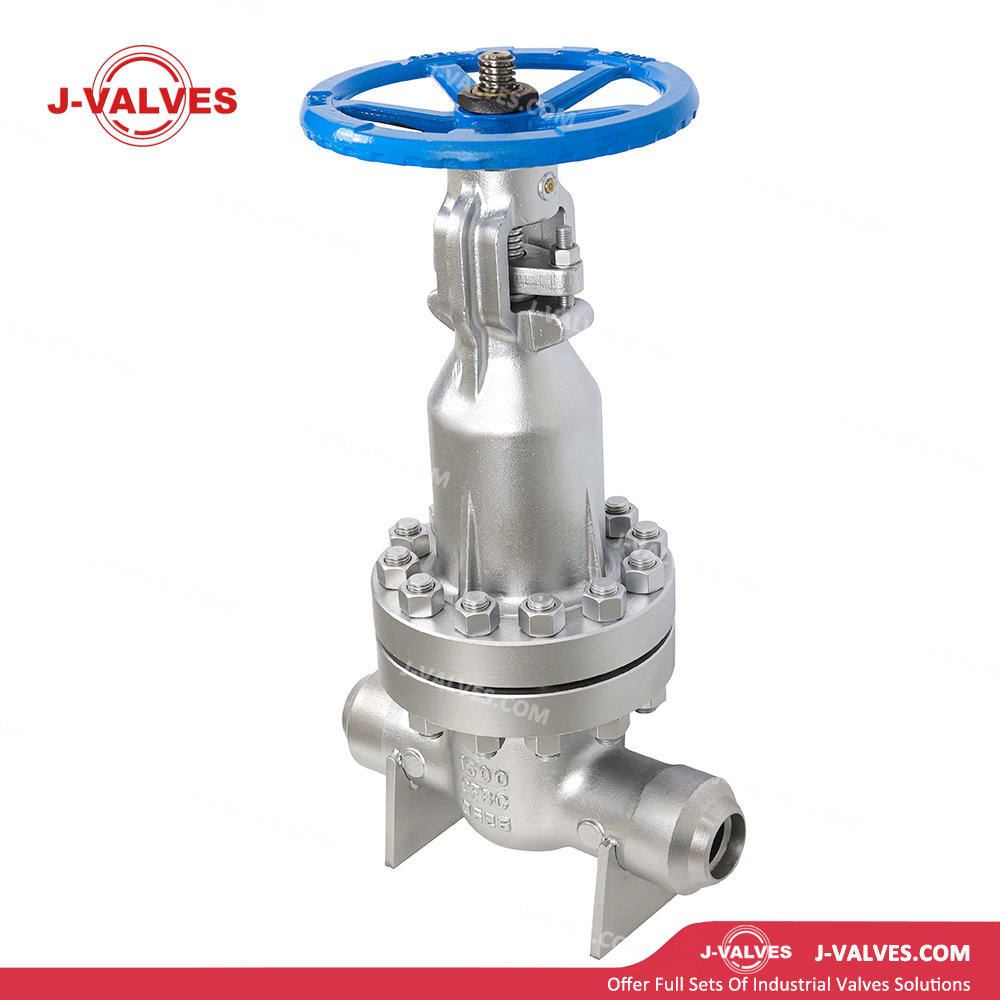

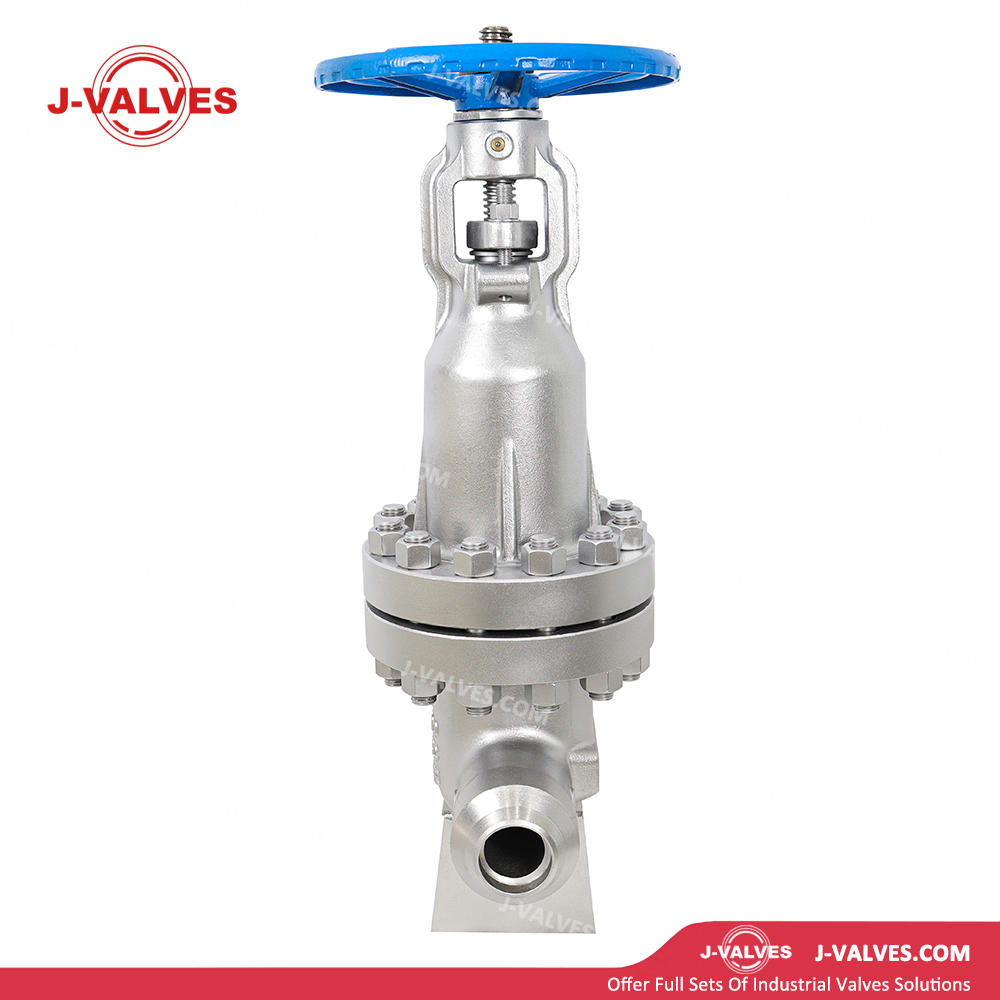

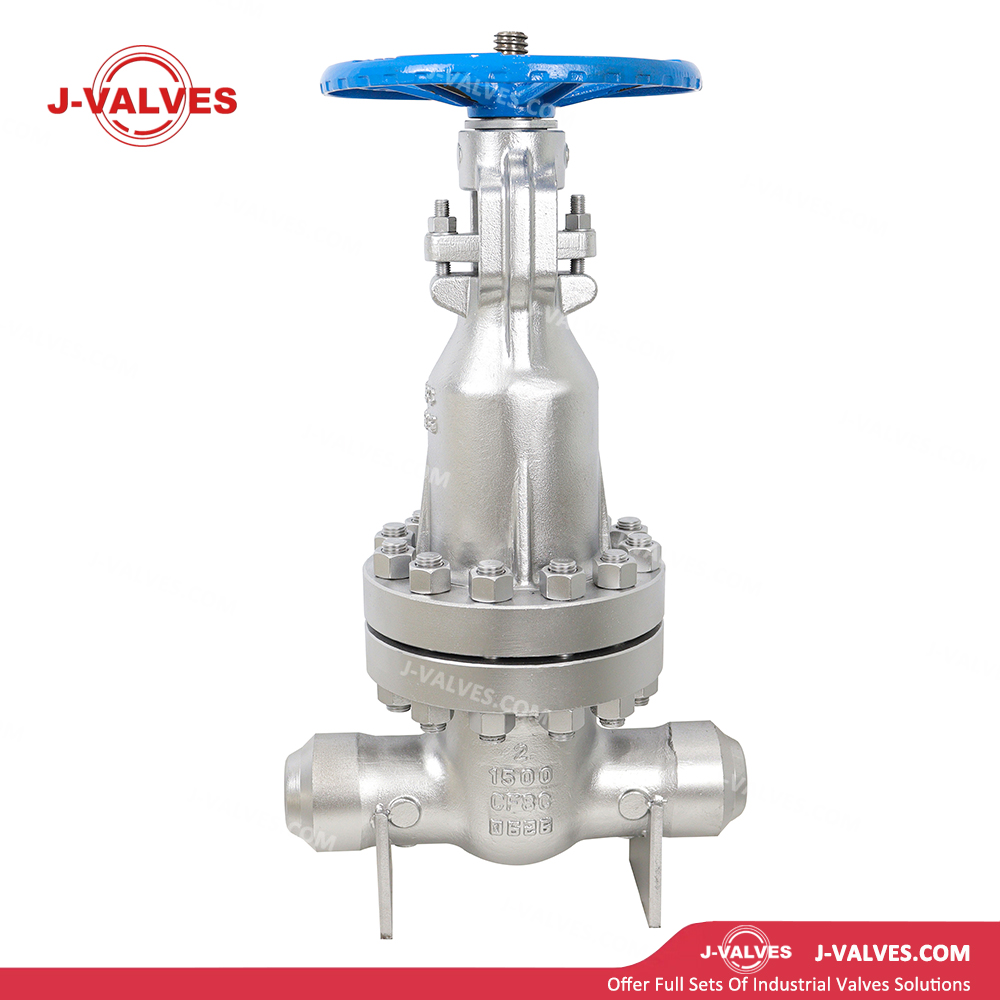

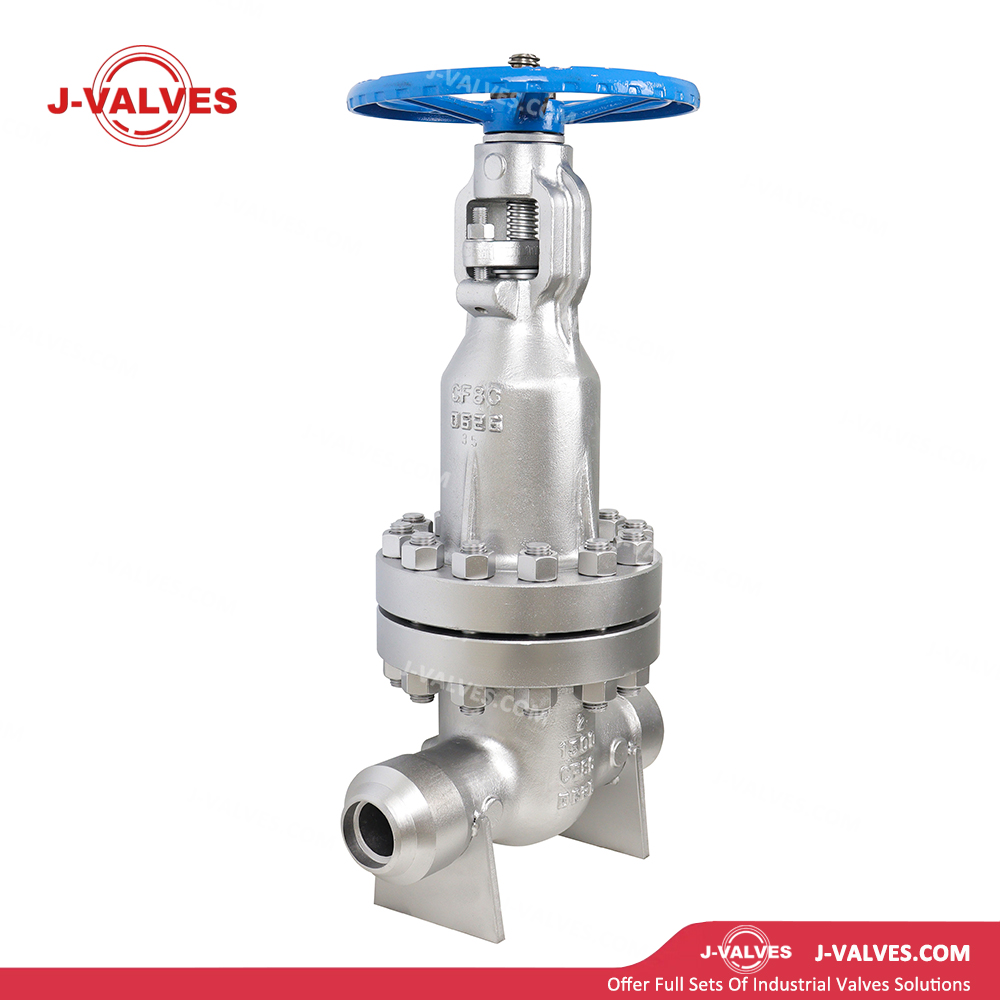

Corpo da válvula em aço inoxidável fundido CF8C: Fundido com precisão em ASTM A351 CF8C (aço inoxidável 347). O nióbio (Nb) como elemento estabilizador combina-se com o carbono para formar o carboneto de nióbio, evitando o esgotamento do cromo nos limites dos grãos e proporcionando excelente resistência à corrosão intergranular. Sua resistência à fluência e resistência à ruptura em altas temperaturas são significativamente superiores a 304/316, tornando-o adequado para serviços em altas temperaturas de até 538°C a 650°C.
Furo padrão de 2 polegadas: O diâmetro nominal DN50 é ideal para fornecimento de fluido de alta temperatura e alta pressão de fluxo pequeno e médio. O design completo da porta facilita a limpeza e a purga do sistema; porta reduzida está disponível para eficiência de custos otimizada.
Classe de pressão ultra-alta 1500LB: Classificação de pressão Classe 1500 (PN260), com pressão máxima de trabalho de 25,5 MPa em temperatura ambiente, adequada para condições extremas, incluindo vapor supercrítico, reações de hidrogenação e processos químicos de alta temperatura e alta pressão.
Cunha Flexível: Projetada com uma ranhura elástica no centro da cunha, que compensa automaticamente a deformação da sede em altas temperaturas, garantindo contato uniforme das superfícies de vedação e vedação confiável em altas temperaturas.
Comporta Tipo Cunha: Disponível em design de cunha maciça ou disco duplo, obtendo vedação por média pressão ou força externa, com estrutura simples e baixa resistência ao fluxo.
Operação Totalmente Aberta/Totalmente Fechada: Quando totalmente aberta, a passagem de fluxo corresponde ao diâmetro interno do tubo, resultando em queda de pressão extremamente baixa. Quando totalmente fechadas, as superfícies de vedação se ajustam perfeitamente para um fechamento confiável.
Extremidades flangeadas/soldadas opcionais: As conexões flangeadas incluem RF (face elevada) ou RTJ (junta tipo anel) de acordo com ASME B16.5; As extremidades da solda de topo (BW) estão em conformidade com ASME B16.25. As ranhuras do anel RTJ garantem uma vedação confiável de metal com metal sob pressão ultra-alta.
Parafuso externo e garfo (OS&Y): As roscas da haste ficam expostas; a haste sobe e desce com a comporta, fornecendo indicação visual clara da posição da válvula, adequada para operação acima do solo.
Parafuso interno: As roscas da haste estão incluídas; a haste permanece estacionária durante o movimento do portão, economizando espaço operacional e ideal para instalações enterradas ou com espaço limitado.
Vedação Bidirecional: Ambos os lados da comporta servem como superfícies de vedação, permitindo direção de instalação irrestrita e simplificando o projeto da tubulação e a construção no local.
Sistema de gaxeta para alta temperatura : Equipado com grafite flexível, grafite reforçado com fio Inconel ou gaxeta de fibra cerâmica, capaz de suportar temperaturas de até +650 ℃. A classificação de pressão corresponde ao corpo da válvula, evitando extrusão e vazamento sob condições de alta temperatura e alta pressão.
Haste à prova de explosão: Uma estrutura de retenção é fornecida na conexão haste-porta, fixando a haste dentro do corpo da válvula mesmo sob pressão interna anormal, garantindo segurança operacional em serviços de pressão ultra-alta.
Projeto de baixa emissão: Sistema opcional de vedação de baixo vazamento em conformidade com a norma ISO 15848-1, minimizando o vazamento de meios voláteis de alta temperatura.
Parâmetros técnicos
Tamanho nominal: 2' (DN50)
Classe de Pressão: Classe 1500 (PN260)
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo: Fundido ASTM A351 CF8C (aço inoxidável 347)
Portão: CF8C, F321, F347, revestido com liga Stellite
Haste: F316, F321, F347, Inconel 718, endurecido por precipitação
Assento: CF8C + revestimento duro Stellite, F347 + revestimento duro Stellite
Embalagem: Grafite flexível, grafite reforçada com fio Inconel, fibra cerâmica, embalagem composta de alta temperatura
Junta: Junta de grafite em aço inoxidável enrolada em espiral, junta de anel metálico (octogonal/oval)
Parafusos: B8M CL.2 (316), B8C (347), Inconel 718, resistentes ao relaxamento em alta temperatura
Caixa de engrenagens / Atuador: Aço fundido, liga de aço para alta temperatura, equipado com aletas de resfriamento e acionamento manual
Conexão Final: Flangeada (RF/RTJ) ou Solda de topo (BW)
Operação: Manual (caixa de câmbio com haste de extensão ou suporte), elétrica (liga-desliga / modulante em alta temperatura), pneumática (dupla ação em alta temperatura / retorno por mola), hidráulica
Padrão de projeto: ASME B16.34, API 600, API 602
Padrão de teste: API 598
Dimensão presencial: ASME B16.10
Aplicações
Geração de energia supercrítica: Usado em sistemas de vapor principal, vapor de reaquecimento e água de alimentação de unidades de energia térmica supercrítica e ultra-supercrítica, resistindo a alta temperatura de 650 ℃ e vapor de ultra-alta pressão de 25 MPa.
Unidades de Craqueamento Petroquímico: Aplicadas em oleodutos e gasodutos de alta temperatura e alta pressão de unidades de craqueamento catalítico, hidrocraqueamento e coqueamento retardado. O material CF8C resiste à corrosão sob tensão por sulfeto de alta temperatura e ao ataque de hidrogênio.
Plantas Químicas de Alta Temperatura: Usadas em linhas de entrada e saída de alta temperatura de sistemas de reação de alta pressão para amônia, metanol, uréia, etc. A classificação Classe 1500 atende aos mais exigentes requisitos de isolamento de processos.
Geração de energia por turbina a gás: Instalado em tubulações de exaustão de turbinas a gás e gasodutos de combustão de alta temperatura HRSG, resistindo à oxidação e corrosão em alta temperatura.
Energia Solar Concentrada (CSP): Aplicada em sistemas de armazenamento térmico de sal fundido e geração de vapor, suportando corrosão de sal fundido em alta temperatura e choque térmico.
Equipamento de teste de alta temperatura e alta pressão: Usado em bancadas de teste de materiais e sistemas de teste de vasos de pressão, com certificações completas garantindo dados de teste confiáveis.
Vantagens e valor
Resistência à fluência em altas temperaturas do CF8C: A estabilização do nióbio evita o esgotamento do cromo nos limites dos grãos em temperaturas elevadas. A resistência à fluência acima de 538 ℃ é 2–3 vezes maior que a de 316, garantindo uma operação segura a longo prazo na geração de energia supercrítica e em processos químicos de alta temperatura.
Confiabilidade em ultra-alta pressão e alta temperatura: A classificação classe 1500 e a estrutura fundida CF8C garantem integridade estrutural e confiabilidade de vedação a 25,5 MPa e 650 ℃, evitando falhas catastróficas.
Baixa queda de pressão Caminho de fluxo direto: Quando totalmente aberta, a passagem de fluxo se alinha com o diâmetro interno do tubo, proporcionando queda de pressão mínima, ideal para serviço totalmente aberto de longo prazo com baixo consumo de energia de bombeamento.
Garantia de segurança e conformidade: Vários recursos de segurança, incluindo design API 600, gaxeta para alta temperatura e haste à prova de explosão. A certificação opcional de monograma PED e API 600 atende aos mais rígidos códigos de segurança de alta temperatura e alta pressão.
Atualizações flexíveis de automação: A base de montagem padrão ISO 5211 permite a instalação rápida de vários atuadores de alta temperatura, facilitando a atualização da operação manual para controle remoto e sistemas automatizados.
Otimização da integração do sistema: As dimensões face a face padrão e as conexões flangeadas permitem fácil integração em sistemas existentes de tubulação de alta temperatura e alta pressão, reduzindo os custos de projeto de engenharia e construção.
Valor Sustentável: O design de alta eficiência e alta temperatura reduz a perda de energia; a longa vida útil reduz o consumo de materiais e o desperdício, apoiando a transição para baixo carbono na indústria energética.
