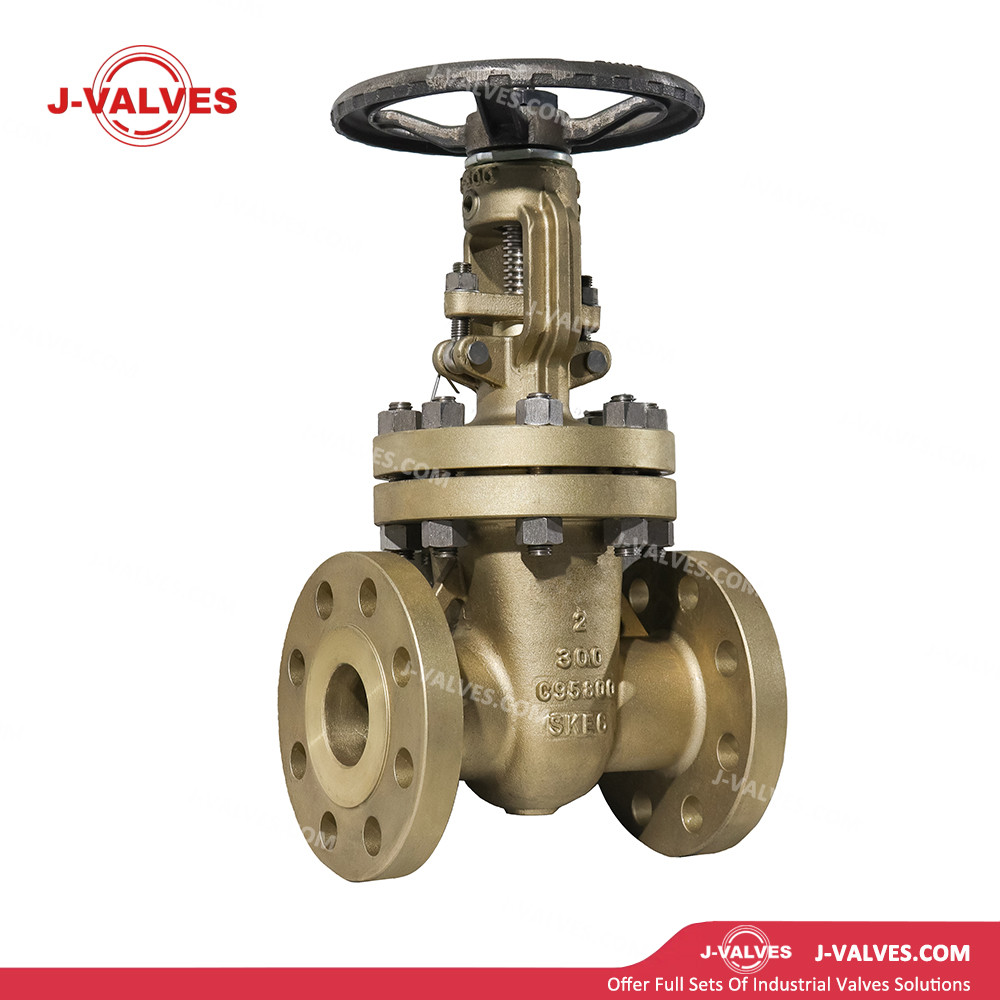

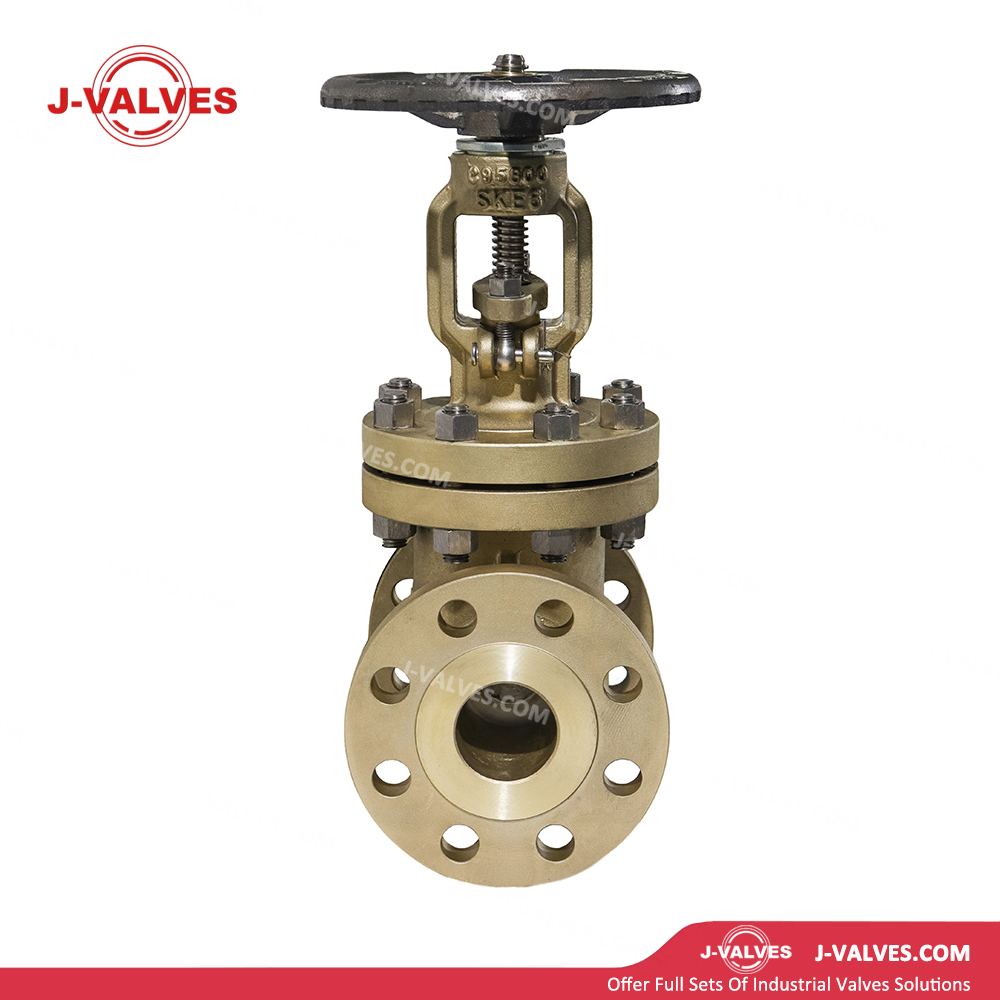

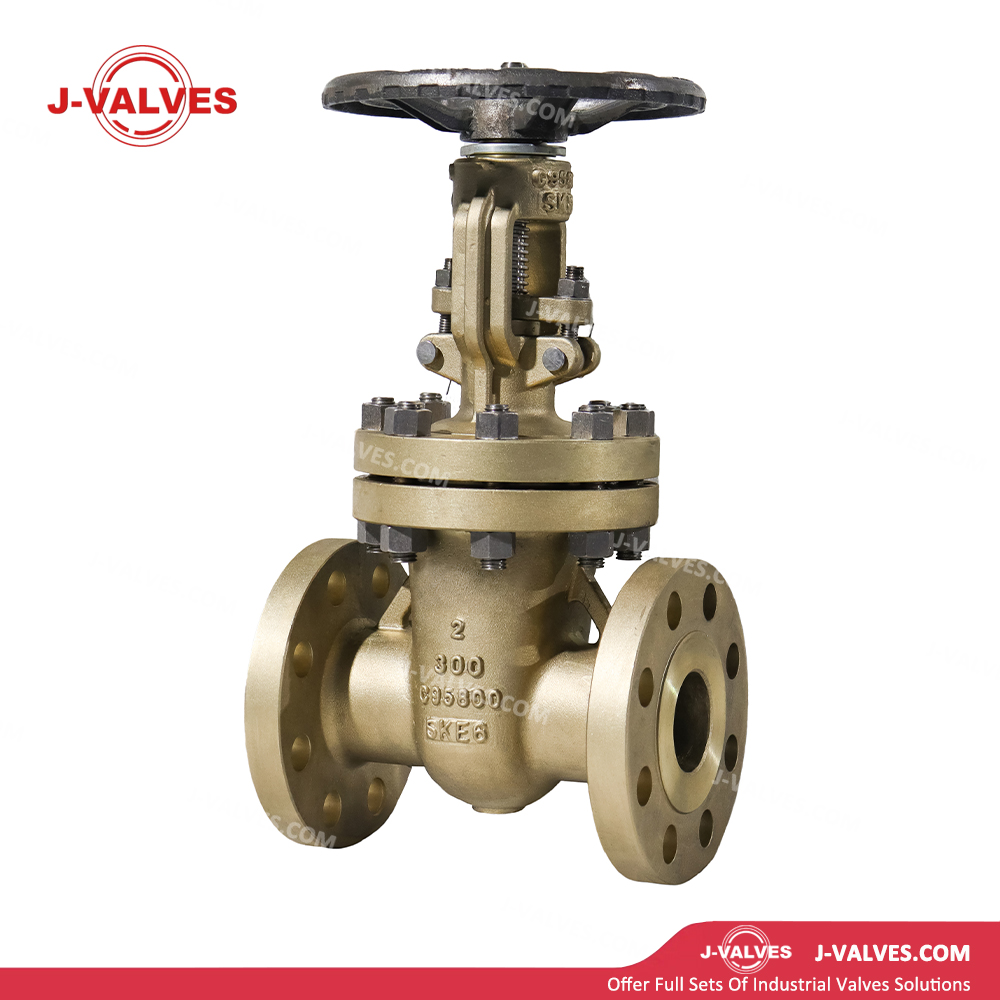

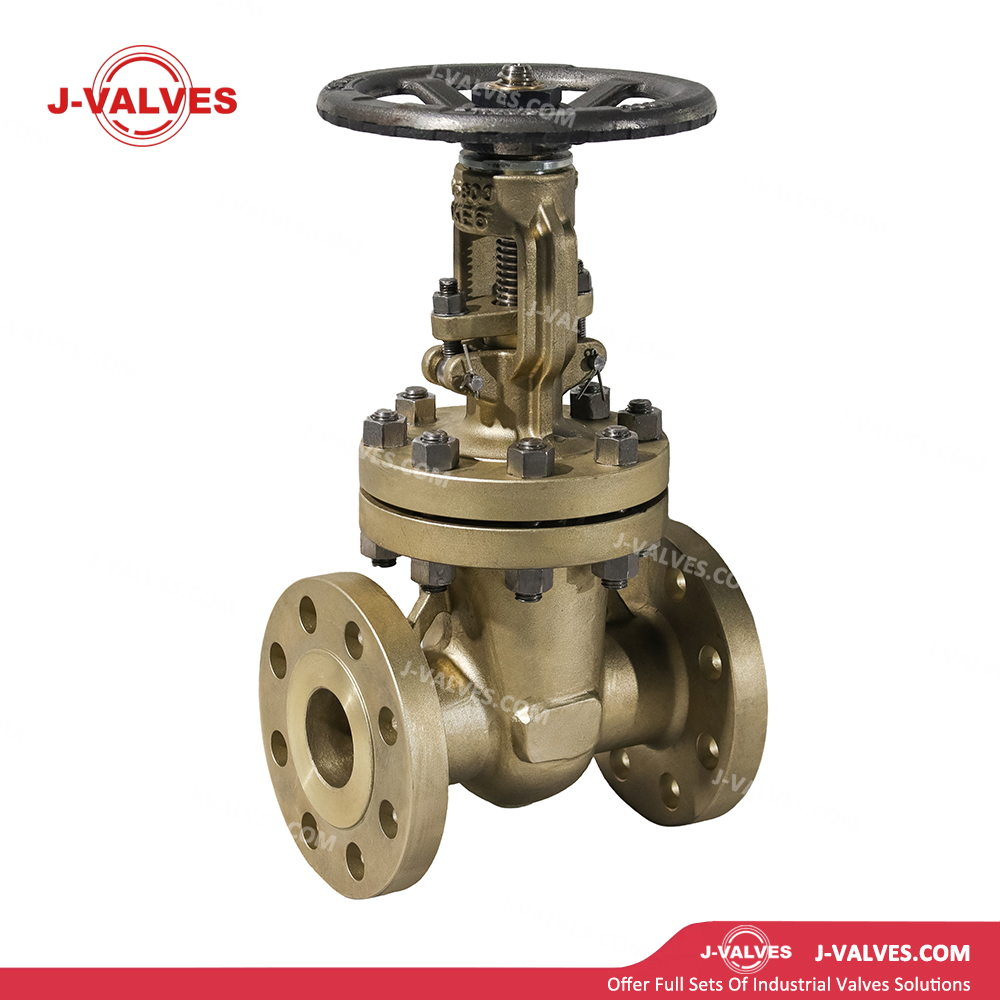

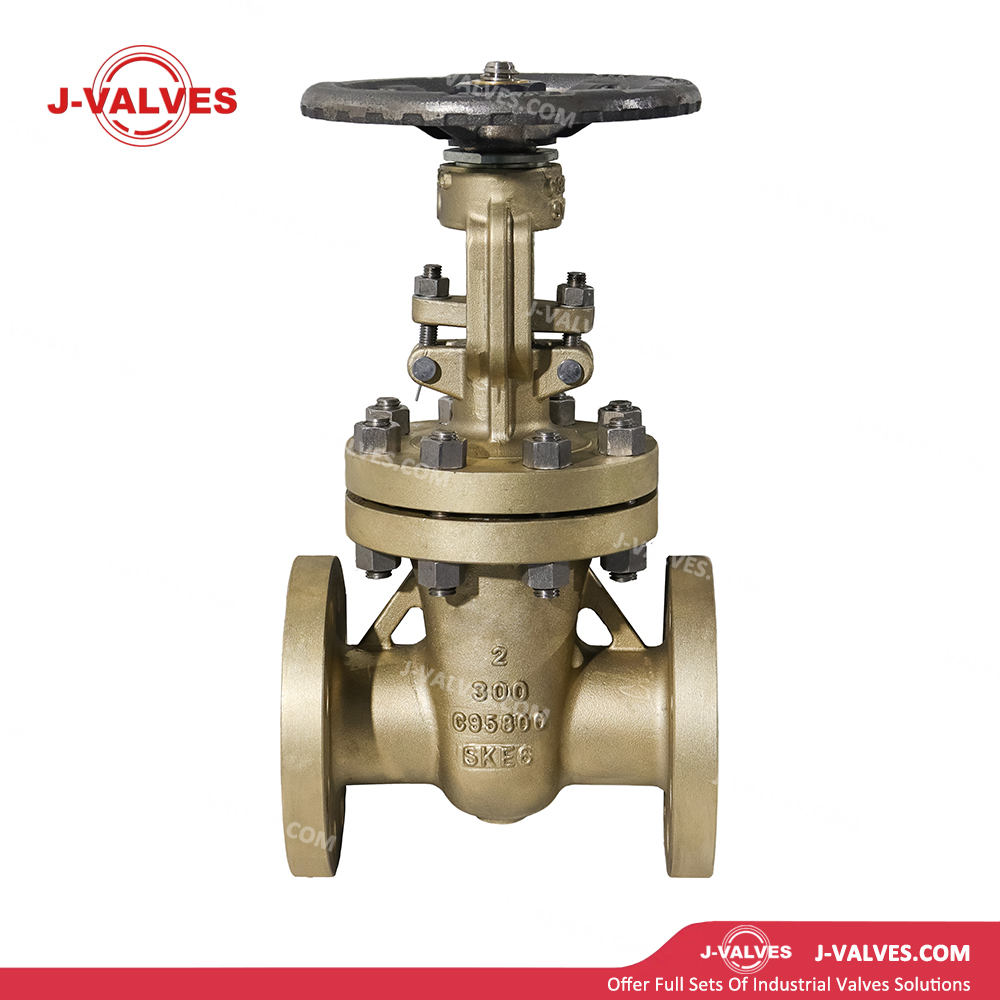

2'Válvula de gaveta 300LB C95800

Material Níquel Alumínio Bronze C95800: O corpo da válvula é fundido com precisão em bronze níquel alumínio ASTM B148 C95800 (Cu9Ni6Al4Fe4Mn), com composição química de 8,5–9,5% de níquel, 4,0–5,0% de alumínio, 4,0–5,0% de ferro e 0,8–1,5% de manganês. Ele oferece excelente resistência à corrosão na água do mar, resistência superior à cavitação e à corrosão por erosão e inibe efetivamente a adesão e incrustação de organismos marinhos, tornando-o adequado para imersão prolongada em água do mar e ambientes marinhos de média a alta pressão.

Estrutura do disco de cunha elástica: Adotando um design de disco de cunha elástica em forma de cunha, o disco é ranhurado no meio ou construído como um componente elástico integral. Quando fechada, ocorre uma leve deformação sob compressão das sedes das válvulas para compensar automaticamente o desvio angular das superfícies de vedação, garantindo contato superficial uniforme e fechamento hermético bidirecional confiável para serviços de pressão média a alta.

Passagem de fluxo reto de passagem total: Quando totalmente aberto, o disco em cunha retrai-se no castelo para formar um canal de fluxo reto desobstruído com um coeficiente de resistência de fluxo extremamente baixo (ζ ≈ 0,1–0,3) e queda de pressão insignificante. Ela foi projetada como uma válvula de isolamento liga-desliga e não é aplicável para estrangulamento ou regulação de fluxo.

Conexão flangeada de média a alta pressão: Ambas as extremidades do corpo da válvula apresentam flanges RF (face elevada) em conformidade com os padrões ASME B16.5 Classe 300. Para flanges Classe 300 de 2 polegadas: diâmetro externo 165 mm, diâmetro do círculo do parafuso 127,0 mm, 8 parafusos M16 e espessura do flange 22,3 mm, garantindo integridade e estanqueidade da conexão sob pressão média a alta de até 5,1 MPa.

Indicador de posição da haste ascendente: A haste exposta é equipada com uma escala de deslocamento ou indicador de abertura para exibir visualmente as posições aberta/fechada da válvula, facilitando a operação no local, o monitoramento remoto e evitando a operação incorreta.

Baixo torque operacional: A porca da haste é fabricada em liga de cobre com redução de atrito ou material compósito autolubrificante, combinada com roscas usinadas com precisão para minimizar o atrito de elevação. A operação manual para o tamanho de 2 polegadas é fácil e atuadores compactos podem ser equipados opcionalmente.

Construção à prova de fogo: compatível com o padrão API 607. A gaxeta de grafite e os componentes metálicos de vedação mantêm o desempenho da vedação durante incidentes de incêndio para evitar vazamentos médios.

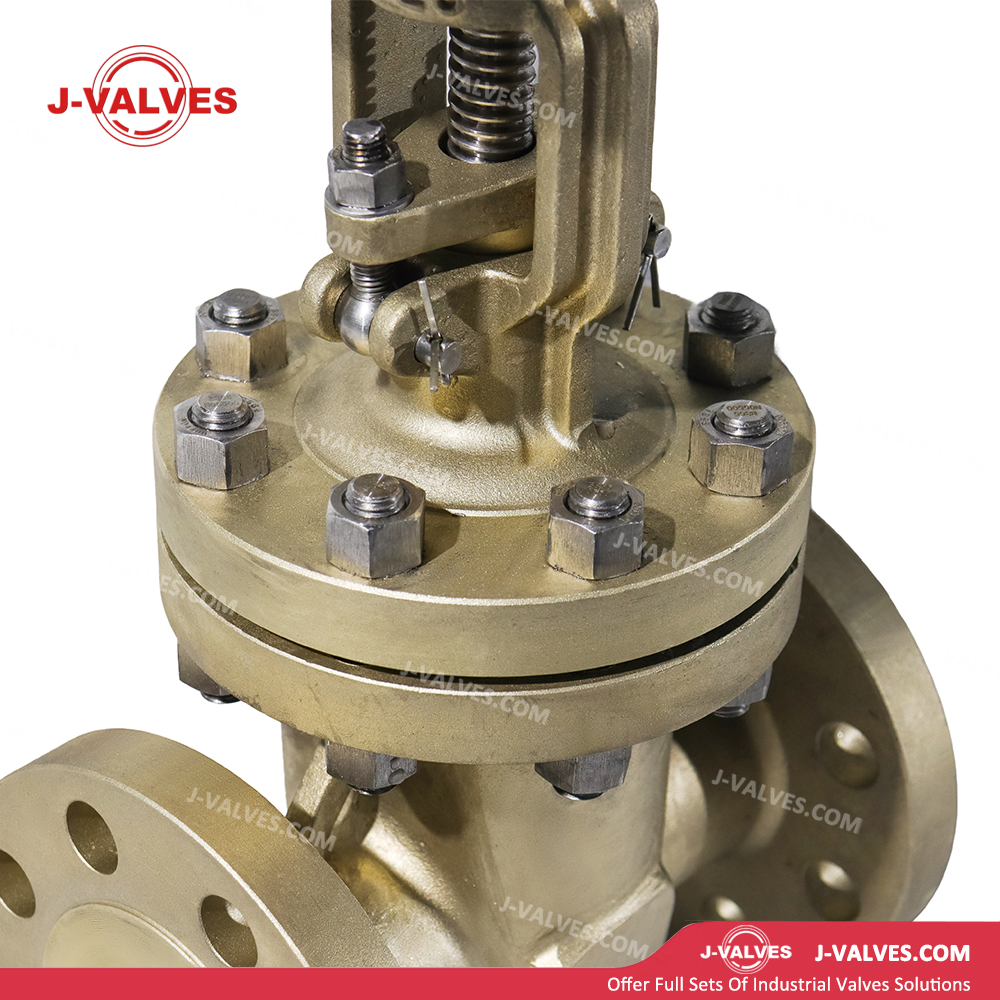

Design da haste anti-explosão: A haste apresenta uma estrutura de entrada superior forjada integral equipada com ombros anti-explosão e anéis de vedação. Mesmo que o empanque se solte acidentalmente, a haste será retida pela tampa para garantir a segurança operacional.

Vedação da gaxeta de grafite: A caixa de gaxetas adota gaxetas trançadas de grafite flexíveis ou combinações de anéis de grafite, cobrindo uma ampla faixa de temperatura de -29 ℃ a +500 ℃. Ele permanece flexível em baixas temperaturas com excelente autolubrificação, proporcionando vedação dinâmica confiável e de longo prazo para a haste da válvula.

Design antiincrustante marinho: Um filme denso de óxido passivo se forma naturalmente na superfície da liga C95800 para repelir cracas, algas e outros organismos marinhos. O disco em cunha simplificado minimiza os pontos de adesão e reduz a frequência de manutenção.

Sistemas de água salgada de embarcações: Servem como equipamento de isolamento para tubulações de média a alta pressão de 2 polegadas em sistemas de água de lastro de navios, água de porão, água do mar contra incêndio e sistemas de resfriamento de água do mar. A liga C95800 oferece resistência à corrosão da água do mar e desempenho antibioincrustante para atender aos requisitos de certificação da sociedade de classificação marítima.

Engenharia de plataformas offshore: Usado para isolamento de tubulações de média a alta pressão de 2 polegadas em sistemas de elevação de água do mar, resfriamento, proteção contra incêndio e utilidades de plataformas de petróleo offshore, FPSOs e plataformas de perfuração, resistindo à corrosão dupla da atmosfera marinha e à imersão total em água do mar.

Plantas de Dessalinização de Água do Mar: Instaladas na entrada/saída de bombas de alta pressão e linhas de fluxo de dispositivos de recuperação de energia em sistemas de dessalinização RO (Osmose Reversa), MSF (Multi-Stage Flash) e MED (Multi-Effect Distillation). Ele suporta água do mar de alta salinidade e meios de limpeza químicos, com classificação Classe 300, satisfazendo as demandas de dessalinização por membrana de alta pressão.

Indústria Química Marinha: Aplicada para isolamento de salmoura de 2 polegadas e tubulações de água do mar concentrada na produção de sal de água do mar, extração de bromo, extração de magnésio e outros processos químicos, resistente à corrosão de soluções salinas de alta concentração sob pressão média a alta.

Equipamento Submarino: Implantado em tubulações de controle de pressão média a alta de 2 polegadas de coletores de válvulas submarinas, conjuntos de tubulações submarinas e painéis de operação de ROV. A liga C95800 resiste à corrosão hidrostática da água do mar e satisfaz as condições de serviço em alto mar.

Serviço Industrial Geral: Adequado para isolamento e fechamento de tubulações de média a alta pressão de 2 polegadas que transportam meios corrosivos, incluindo água do mar, água salobra e soluções salinas, especialmente para condições de trabalho marítimas e severamente corrosivas.

Resistência superior à corrosão da água do mar de média a alta pressão: A taxa de corrosão do bronze de níquel-alumínio C95800 na água do mar é de apenas 1/50 do aço carbono e 1/10 do latão. Uma densa película protetora de Al₂O₃·CuO se forma em sua superfície, permitindo uma imersão de longo prazo sem ferrugem sob pressão média a alta Classe 300 com uma vida útil de mais de 20 anos.

Excelente desempenho anti-bioincrustante: O bronze de níquel-alumínio repele naturalmente a adesão de organismos marinhos, evitando o bloqueio de cracas e algas nas ranhuras do disco. Os ciclos de manutenção são estendidos de 3 a 5 vezes, reduzindo a frequência de docagem e os custos de manutenção das embarcações, ideal para plataformas offshore permanentemente submersas.

Vedação de disco de cunha elástica confiável: O disco elástico de cunha autocompensante elimina o desvio angular das superfícies de vedação com desempenho de vedação bidirecional consistente, alcançando vazamento zero sob pressão Classe 300 para garantir segurança durante o isolamento e manutenção da tubulação.

Compatibilidade eletroquímica: Apresenta baixa diferença de potencial galvânico quando combinado com cascos de aço e tubulação de aço inoxidável, oferecendo boa compatibilidade com sistemas de proteção catódica para evitar corrosão galvânica, melhorar a confiabilidade geral do sistema e reduzir custos de engenharia anticorrosiva.

Compacta e leve para fácil instalação: A válvula de 2 polegadas pesa apenas 8–12 kg e tem um comprimento entre faces de aproximadamente 216 mm, permitindo instalação flexível em áreas com espaço limitado, como compartimentos de navios e módulos de plataforma, reduzindo os custos de suporte de tubos em mais de 30%.

Operação flexível e sem esforço: Graças ao design da porca da haste com redução de atrito, o torque operacional para o modelo de 2 polegadas é inferior a 15 N·m para abertura e fechamento com uma só mão. Atuadores pneumáticos ou elétricos compactos podem ser instalados para realizar o controle automático remoto.

Suporte para certificação de sociedades de classificação marítima: Aprovações de tipo da ABS, DNV, BV, CCS e outras sociedades de classificação marítima estão disponíveis mediante solicitação, atendendo aos requisitos de classe de engenharia de embarcações e offshore, encurtando os ciclos de aceitação do proprietário e aumentando a competitividade do projeto.
