J-VALVES

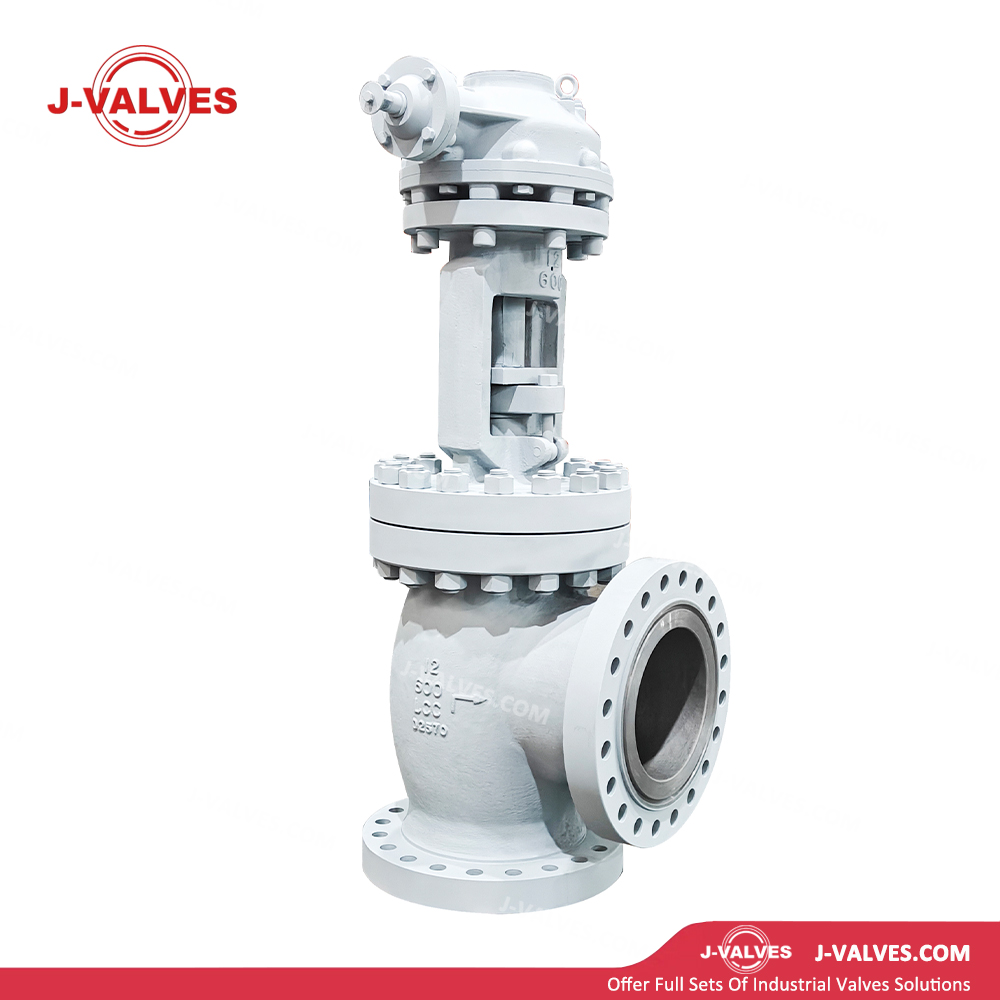

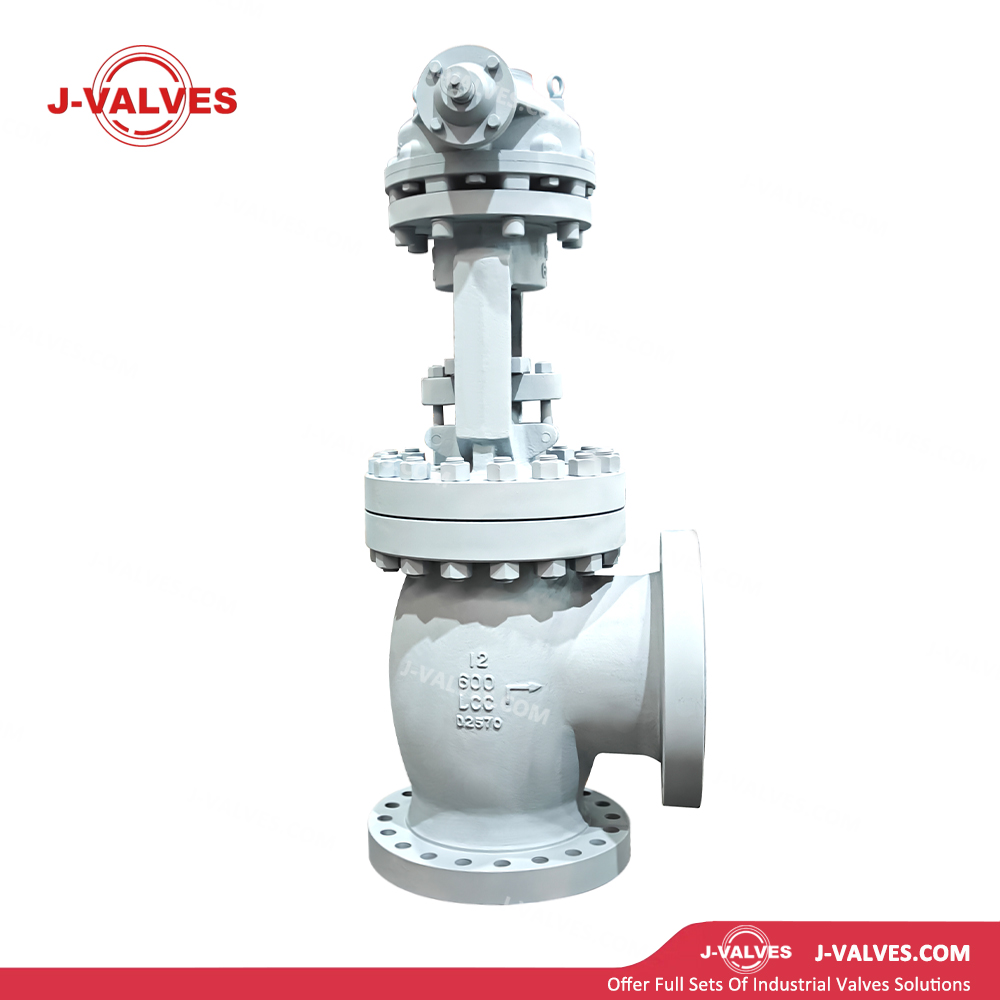

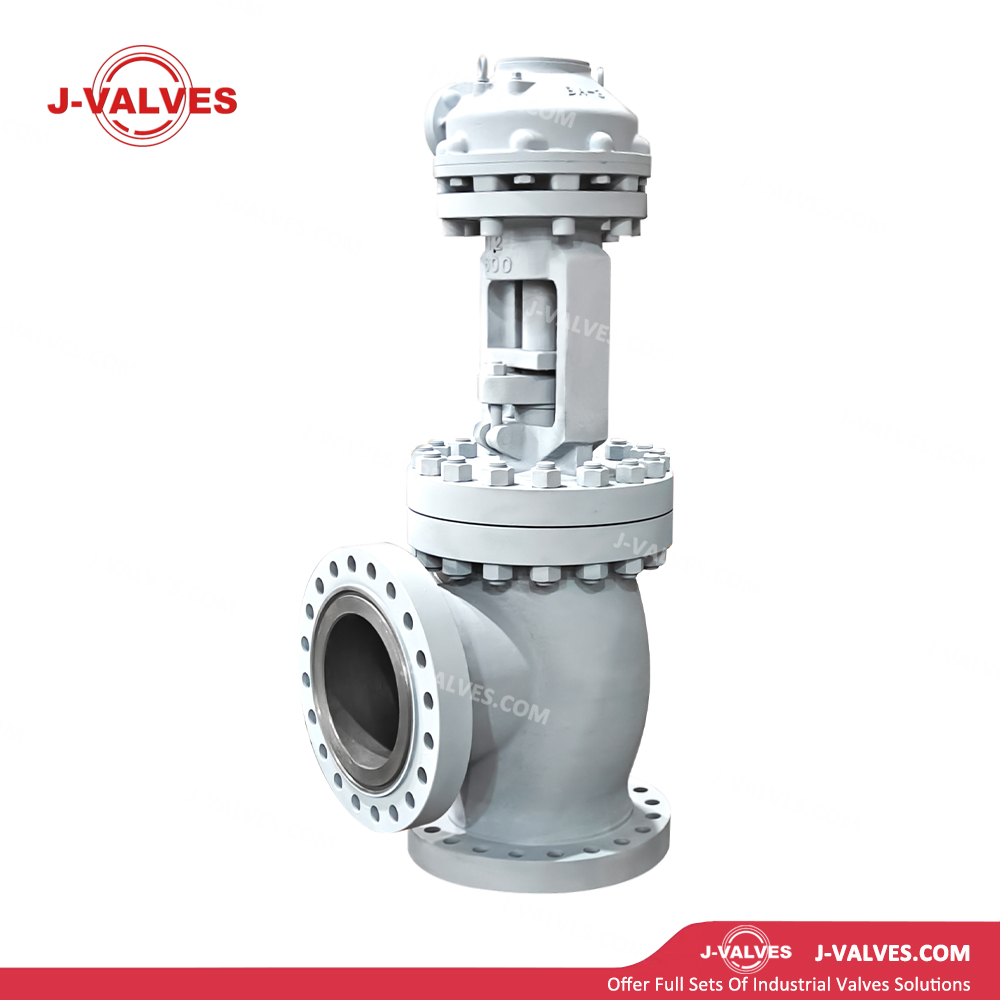

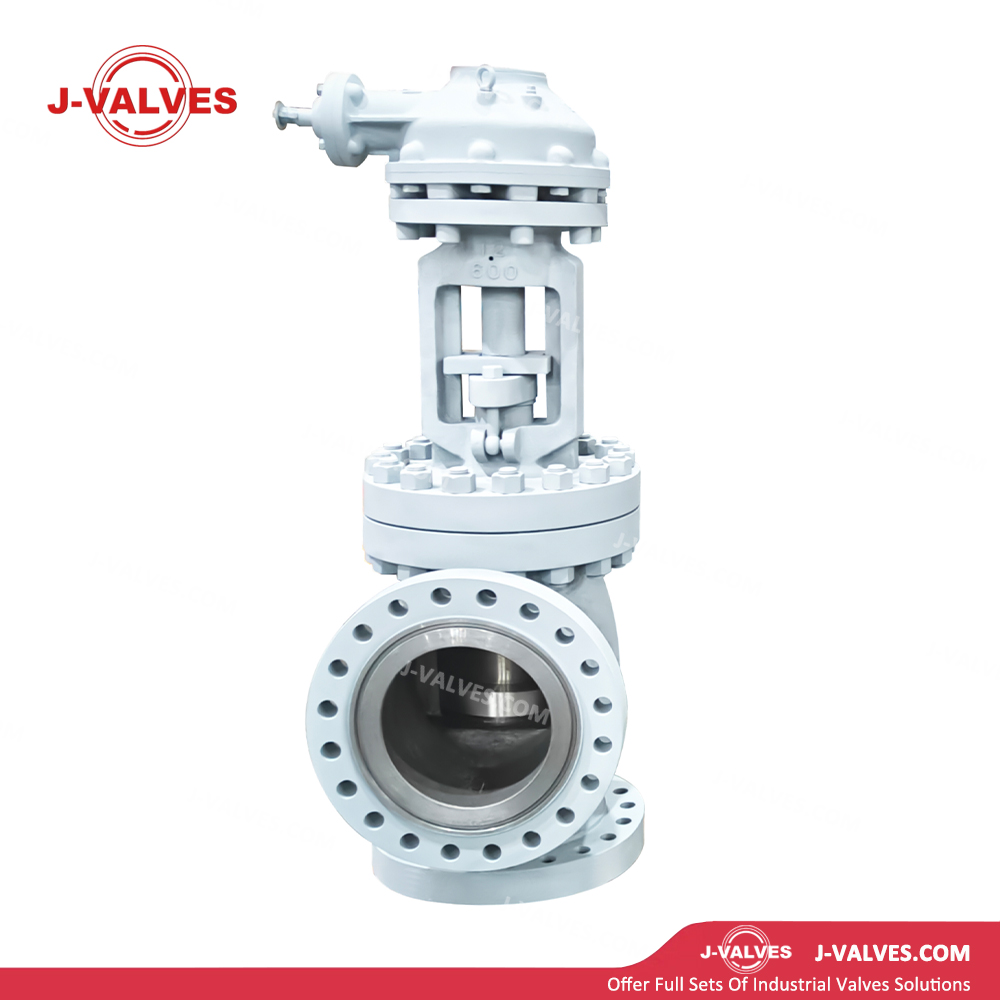

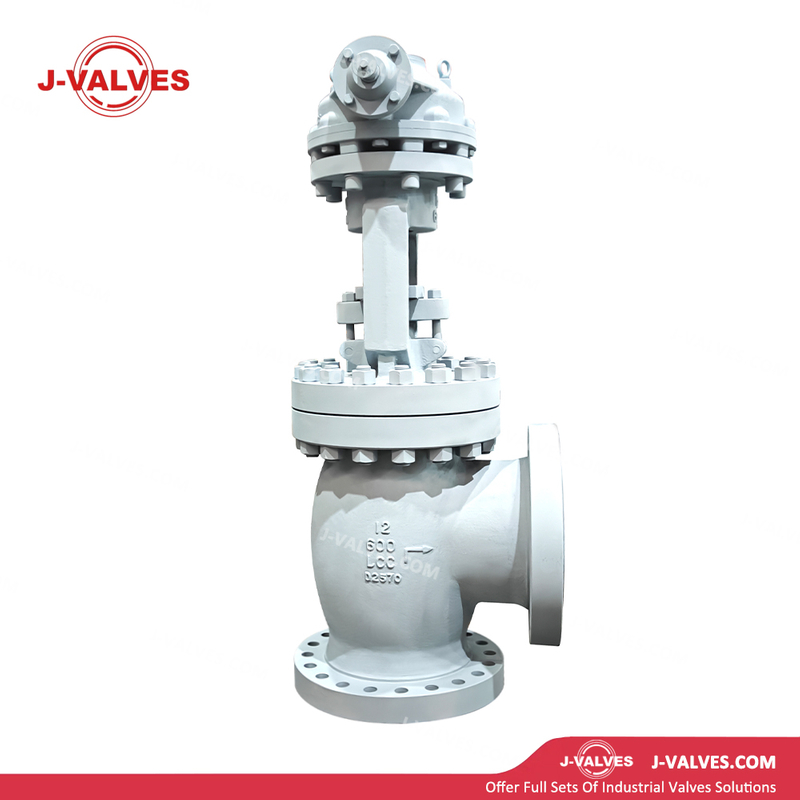

Características estruturais
Material de aço carbono de baixa temperatura LCC: O corpo da válvula é feito de aço carbono de baixa temperatura ASTM A352 LCC com composição química estritamente controlada e baixo teor de fósforo e enxofre. Ele passa totalmente no teste de impacto Charpy V-notch de -46 ℃ (≥20J), garantindo excelente tenacidade e resistência a trincas em baixas temperaturas e evitando fraturas por fragilidade a frio.
Projeto do caminho de fluxo em ângulo reto: A entrada e a saída formam um ângulo de 90° (padrão de ângulo), mudando a direção do fluxo enquanto se ajustam ao layout das curvas da tubulação, reduzindo cotovelos e simplificando o projeto da tubulação. Um design de haste inclinada tipo Y também está disponível para reduzir a resistência ao fluxo e melhorar a capacidade de fluxo.
Características de regulação da válvula globo: O disco se eleva ao longo da linha central da sede com curso curto de abertura/fechamento. Quando fechadas, as superfícies de vedação do disco e da sede se ajustam perfeitamente para um fechamento confiável. Quando parcialmente aberto, o orifício anular entre o disco e a sede permite um controle preciso do fluxo, tornando-o ideal para serviços de regulação.
Conexão flangeada: O corpo da válvula é equipado com flanges RF (face elevada) ou RTJ (junta tipo anel) em conformidade com ASME B16.5 classe 600. Para flanges classe 600 de 12 polegadas: diâmetro externo 699 mm, diâmetro do círculo do parafuso 615,9 mm, parafusos 20 × M36, espessura do flange 81 mm, garantindo conexão confiável sob alta pressão.
Vedação de face plana: Tanto o disco quanto a sede apresentam superfícies planas, fáceis de usinar, adequadas para condições gerais de serviço.
Vedação da face cônica: O disco cônico combina com a sede cônica com alta pressão de vedação específica, adequado para alta
condições de pressão.
Disco de estrangulamento: A cabeça do disco tipo agulha ou parabólica oferece desempenho de regulação superior para controle de fluxo preciso.
Baixo torque operacional: A porca da haste utiliza materiais redutores de atrito (liga de cobre ou composto autolubrificante) com roscas usinadas com precisão para minimizar o atrito de elevação e facilitar a operação manual. Caixas de engrenagens ou atuadores elétricos são opcionais para tamanhos grandes.
Projeto à prova de fogo: Em conformidade com a API 607, a gaxeta de grafite e os componentes de vedação de metal mantêm a integridade da vedação em cenários de incêndio, evitando riscos secundários causados por vazamento de meio de baixa temperatura.
Haste à prova de explosão: A haste é integralmente forjada e montada na entrada superior com degraus anti-explosão e anéis de vedação. Mesmo que o empanque se solte acidentalmente, a haste é retida pela tampa para segurança operacional.
Selo de gaxeta de grafite: A caixa de gaxetas usa gaxetas trançadas de grafite flexíveis ou conjuntos de anéis de grafite. Com uma ampla faixa de temperatura (-196°C a +500°C), sem endurecimento em baixas temperaturas e excelente autolubrificação, garantindo vedação dinâmica confiável da haste a longo prazo.
Design da nervura guia: As nervuras guia internas do disco são integradas no corpo da válvula para garantir elevação estável sem deflexão, carga uniforme nas superfícies de vedação, evitando emperramento e arranhões e prolongando a vida útil.
Parâmetros técnicos
Tamanho nominal : 12″ (DN300)
Classe de pressão : 600LB (PN100)
Material do corpo : ASTM A352 LCC (aço carbono de baixa temperatura, qualificado para teste de impacto de -46°C)
Faixa de temperatura : -196°C a +100°C
Corpo/Capô : ASTM A352 LCC
Disco : LCC + revestimento duro Stellite / aço inoxidável 13Cr
Assento : LCC + revestimento duro Stellite
Haste : A276 410/420/304/316 de aço inoxidável, alta resistência e resistência ao desgaste
Embalagem : Embalagem trançada de grafite flexível/anéis de grafite/grafite especial de baixa temperatura
Junta : Junta em espiral (316L/grafite flexível) / Junta RTJ
Parafusos : ASTM A320 L7 / L7M (parafusos de alta resistência em baixa temperatura, qualificados para teste de impacto de -100 ℃)
Nozes : ASTM A194 Gr.7/7M
Conexão Final : Flangeada (RF/RTJ) conforme ASME B16.5 Classe 600; BW (solda de topo) termina opcional
Dimensões do flange (ASME B16.5) : diâmetro externo 699 mm, círculo do parafuso 615,9 mm, furo do parafuso 38 mm, parafusos 20 × M36, espessura do flange 81 mm, altura da face elevada 7 mm
Presencial : ASME B16.10
Funcionamento : Manual (volante/redutor, padrão), pneumático (curso linear), elétrico (multivoltas, liga-desliga/regulador), hidráulico
Padrões de projeto : ASME B16.34, API 602, BS 1873
Padrão de teste : API 598
Aplicações
Instalações de GNL : Aplicadas em tubulações de pré-tratamento, liquefação e regaseificação de gás natural de baixa temperatura -46°C+ em plantas e terminais de GNL para fechamento e regulação de fluxo.
Armazenamento e transporte de GLP : Usado para controle de hidrocarbonetos líquidos de baixa temperatura em tubulações, tanques e sistemas de carga/descarga de GLP. O material LCC resiste a -46°C, garantindo desempenho confiável em regiões frias.
Plantas de separação de ar : adequadas para tubulações de ar, nitrogênio e oxigênio de baixa temperatura em grandes unidades ASU. O design em ângulo reto otimiza o layout para controle confiável de gases de grande diâmetro e baixa temperatura.
Processos Químicos de Baixa Temperatura : Usados em linhas de processo de 12 polegadas para etileno, propileno, amônia e outras plantas químicas de alta pressão e baixa temperatura para regulação precisa e isolamento seguro.
Plantas de Processamento de Gás Natural : Aplicadas em unidades de desidratação, desidrocarbonização e dessulfurização de baixa temperatura para controle de vazão e pressão.
Sistemas de refrigeração : Utilizados em grandes sistemas de refrigeração industrial e armazenamento refrigerado para controle de fluxo de refrigerante.
Vantagens e valor
Resistência garantida a baixas temperaturas : O material LCC totalmente testado a -46 ℃ elimina os riscos de fragilidade pelo frio, garantindo o controle seguro de GNL, GLP e outros meios criogênicos.
Confiabilidade em alta pressão : a classe 600LB (102bar) atende a condições de alta pressão e baixa temperatura. O grande diâmetro de 12 polegadas suporta entrega de alto fluxo como equipamento essencial para grandes sistemas criogênicos.
Fluxo em ângulo reto com otimização de espaço : a direção do fluxo de 90° reduz os cotovelos do tubo, adapta-se à instalação confinada, reduz a perda de pressão e os custos de instalação.
Regulação precisa : A estrutura da válvula globo fornece controle de fluxo linear ou de porcentagem igual, superior às válvulas gaveta, suportando controle de processo automatizado.
Compatibilidade do parafuso em baixa temperatura : Os parafusos A320 L7/L7M testados a -100°C correspondem ao corpo do LCC, evitando vazamento do flange devido à fragilização do parafuso.
Manutenção econômica : O design do castelo aparafusado permite a substituição on-line do disco, da sede e da gaxeta sem corte ou soldagem, reduzindo o tempo de manutenção em 60% e minimizando a perda de tempo de inatividade.
Atuação flexível : Caixa de engrenagens, atuadores pneumáticos e elétricos disponíveis, suportando protocolos 4-20mA/HART/Modbus para fácil integração em DCS/SCADA para monitoramento remoto e controle automático.
