J-VALVES
Recursos de design
Aço carbono forjado normalizado A105N: O corpo da válvula é integralmente forjado em aço carbono ASTM A105N de alta qualidade e normalizado para obter uma estrutura de grão fina e uniforme. Oferece resistência à tração ≥485MPa e limite de escoamento ≥250MPa, com resistência ao impacto significativamente superior ao A105 convencional. Ele atende aos rigorosos requisitos de retenção de pressão da Classe 800 (aproximadamente 136 bar/13,6 MPa) e é adequado para meios não corrosivos de alta pressão, incluindo água, óleo e gás.

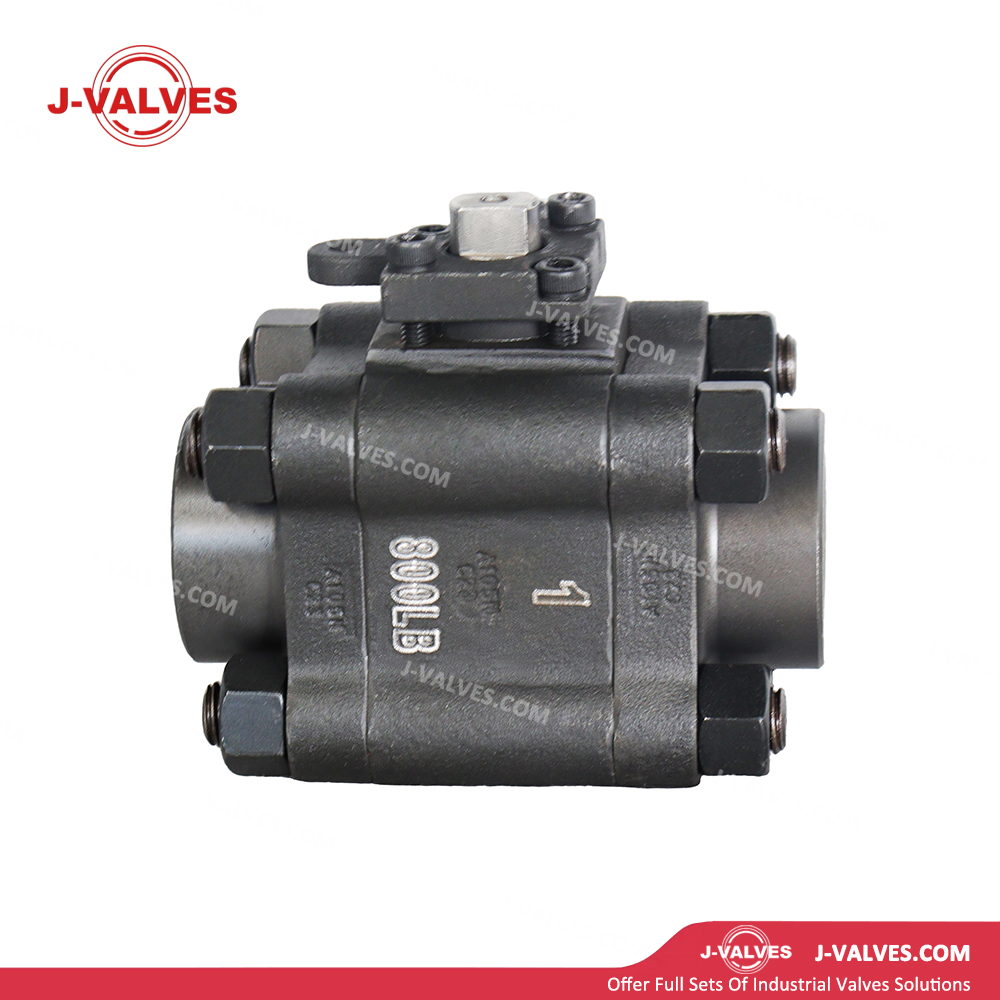

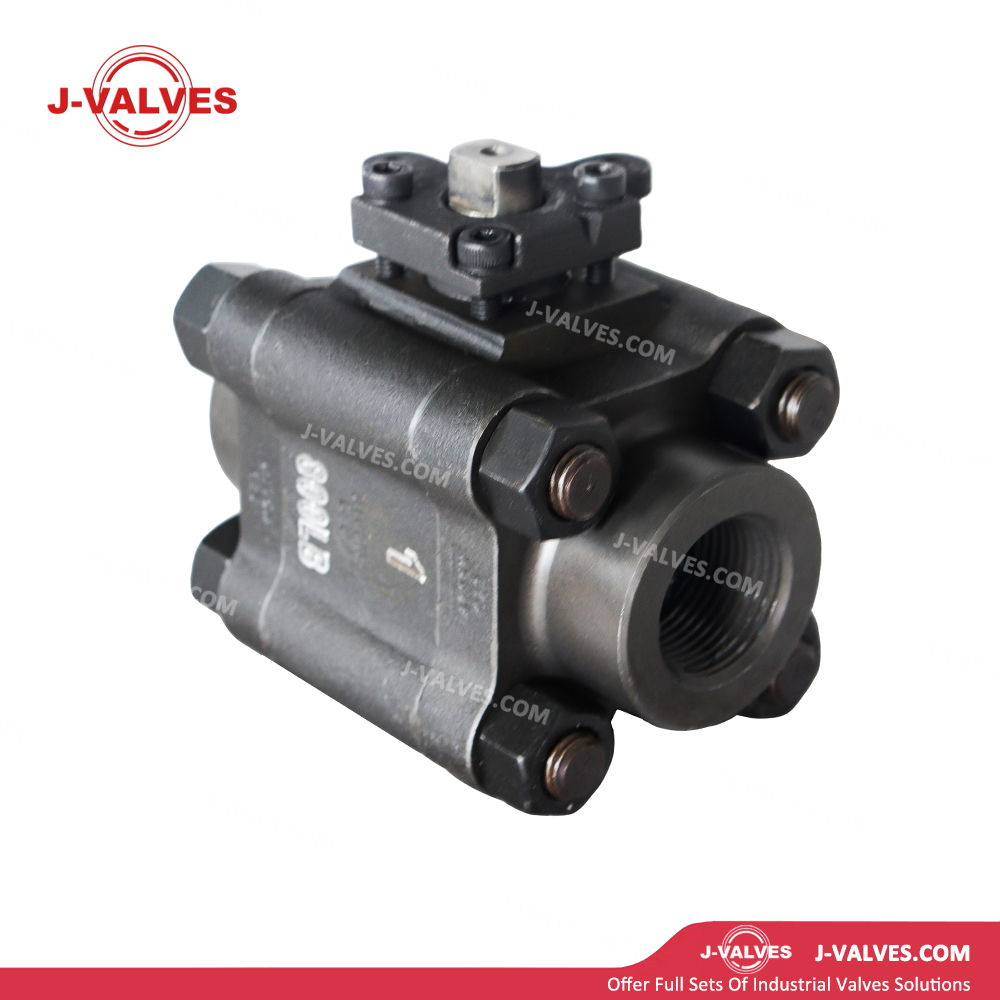

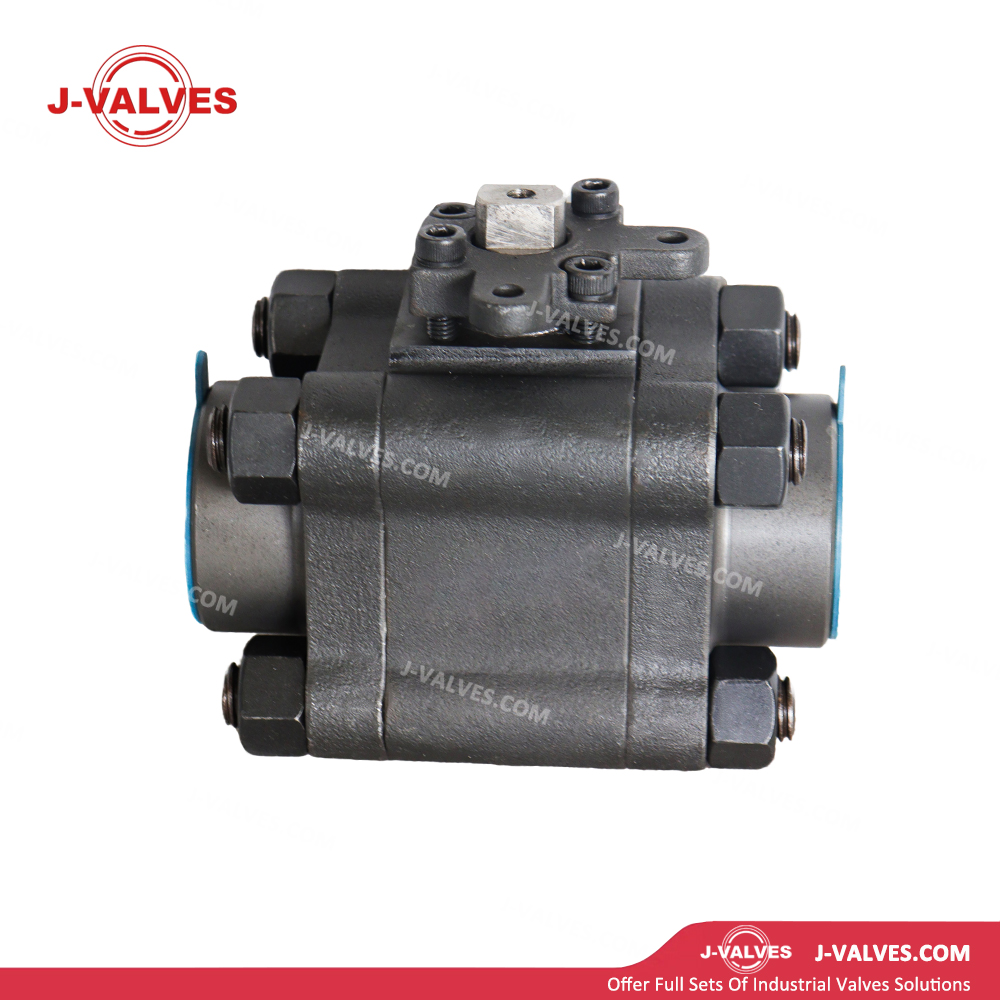

Estrutura do Corpo de Três Peças: Composta por um corpo principal e dois corpos laterais, conectados por parafusos de liga de aço de alta resistência. Os corpos laterais podem ser desmontados em linha para substituição de sedes, esferas, vedações e internos sem remover a válvula de tubulações de pressão ultra-alta, reduzindo significativamente o tempo de inatividade e os custos de manutenção.
Vedação com alívio automático de alta pressão da esfera flutuante: A esfera flutuante não tem eixo de suporte fixo e flutua levemente ao longo da direção do fluxo sob pressão média, formando uma vedação hermética com a sede a jusante. Sob pressão ultra-alta Classe 800, a pressão média empurra a esfera contra a sede, aumentando a pressão específica de vedação à medida que a pressão aumenta para obter vedação energizada por pressão, com melhor desempenho de vedação em pressões mais altas.
Conexão Flangeada (RF/RTJ): Em conformidade com ASME B16.5 Classe 800 (projetada para Classe 900). Para o tamanho de 1 polegada, o diâmetro externo do flange é de 121 mm, o diâmetro do círculo do parafuso é de 92,1 mm, com parafusos 4×M20 garantindo conexão confiável sob pressão ultra-alta.
Conexão roscada NPT/BSPT: Roscas de tubo cônico de alta pressão de 1 polegada em conformidade com ASME B1.20.1, proporcionando vedação metal com metal por meio de engate de rosca, adequado para tubos de instrumentos de alta pressão.
Conexão Socket Weld (SW): Em conformidade com ASME B16.11, apresentando alta resistência de soldagem ideal para serviços vibratórios ou pulsantes.
Conexão de solda de topo (BW): Em conformidade com ASME B16.25, com soldagem de penetração total adequada para as classificações de pressão mais altas.
Projeto de furo completo: o furo esférico de passagem total de 1 polegada corresponde ao diâmetro interno da tubulação para resistência ao fluxo extremamente baixa, com um valor Cv de aproximadamente 30. Ele atende aos requisitos de precisão de fluxo em sistemas de instrumentos de alta pressão sem espaços mortos ou acúmulo de sedimentos.
Projeto à prova de fogo: em conformidade com API 607. No caso de queima da sede de PTFE/RPTFE, forma-se vedação de backup metal com metal entre o corpo metálico e a esfera para evitar vazamentos médios em condições de incêndio.
Dispositivo antiestático: Equipado com uma mola antiestática em miniatura integrada e uma esfera de aço para garantir a continuidade elétrica entre a esfera, a haste e o corpo, evitando incêndio ou explosão causada pelo acúmulo de estática do fluxo de alta pressão e alta velocidade.
Haste à prova de explosão: a haste é totalmente forjada em um design de entrada inferior com degraus anti-explosão e vários anéis de vedação. Mesmo que a sobreposta se solte acidentalmente, a haste permanece retida pelo corpo, garantindo segurança operacional sob pressão ultra-alta.
Especificações técnicas
Tamanho nominal: 1″ (DN25)
Classe de pressão: Classe 800 (13,6 MPa)
Material do corpo: ASTM A105N
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/corpos laterais: ASTM A105N
Esfera: A351 CF8 (304 SS) / CF8M (316 SS), revestimento de liga de níquel eletrolítico ENP padrão ou revestimento de liga Stellite (STL) para serviços abrasivos
Haste: A276 410/420/304/316 de aço inoxidável, alta resistência e resistência ao desgaste
Assento: RPTFE (padrão) / PEEK / Nylon / vedação metálica (opcional)
Embalagem: anéis em V de PTFE / grafite flexível
Juntas: PTFE / grafite flexível / juntas metálicas
Parafusos: ASTM A193 B7 / B7M / B16 (liga de aço de alta resistência e ultra-alta pressão)
Nozes: ASTM A194 2H/2HM/7
Cabo: A105N galvanizado / liga de alumínio (anodizado) / revestido de náilon
Conexões finais: Flangeadas (RF/RTJ, projetadas conforme ASME B16.5 Classe 900), rosca NPT/BSPT, solda de soquete (SW), solda de topo (BW)
Dimensões da face do flange: ASME B16.5
Dimensões finais da rosca: NPT 1″, 11,5 TPI, comprimento da rosca aprox. 24 mm, diâmetro principal de referência 33,228 mm
Operação: Manual (mini alavanca / volante de agulha / engrenagem helicoidal), pneumática (mini pinhão e cremalheira), elétrica (mini quarto de volta), hidráulica (miniatura)
Padrões de design: ASME B16.34, API 608
Padrão de teste: API 598
Aplicações
Sistemas de amostragem de alta pressão: usados em linhas de amostragem de ultra-alta pressão de 1 polegada para reatores, separadores e tanques de armazenamento. O projeto de furo completo elimina espaços mortos, evitando resíduos de amostras e contaminação cruzada para garantir uma amostragem representativa.
Equipamento de teste de alta pressão: Aplicado em linhas de conexão de ultra-alta pressão de 1 polegada para bancadas de testes hidráulicos, bancadas de testes pneumáticos e bancadas de testes de pulso. A classificação Classe 800 satisfaz testes de pressão ultra-alta com vedação confiável sob ciclos frequentes.
Limpeza com jato de água: Instalada em linhas de descarga de bomba de ultra-alta pressão de 1 polegada para equipamentos de limpeza com jato de água e jato de vapor. A classificação classe 800 suporta alta pressão de descarga da bomba, com estrutura de três peças facilitando a manutenção.
Serviço industrial geral: Adequado para controle e isolamento precisos de água, óleo, gás e meios similares de pressão ultra-alta de 1 polegada, especialmente para aplicações que exigem manutenção em linha, operação frequente e manutenção de instrumentos de pressão ultra-alta.
Vantagens e valor
Excelente tenacidade desde a normalização: o tratamento normalizado A105N refina os grãos e proporciona uma resistência ao impacto significativamente maior do que o padrão A105, evitando fraturas frágeis sob pressão ultra-alta e protegendo pessoal e equipamentos.
Vedação energizada por pressão confiável: O design da esfera flutuante aumenta a pressão específica da vedação com o aumento da pressão média, melhorando o desempenho da vedação em pressão ultra-alta Classe 800 para obter vazamento zero e evitar vazamento de baixa pressão comum às válvulas de esfera flutuantes.
Conexões finais flexíveis: Múltiplas opções, incluindo flangeadas, rosqueadas, soldadas em encaixe e soldadas de topo, adaptam-se a vários padrões de tubulações de ultra-alta pressão sem acessórios de conversão, reduzindo os custos do projeto.
Extremamente compacto e leve: o design de três peças pesa aproximadamente 1,5–3kg e tem comprimento total em torno de 100–140mm, permitindo instalação flexível em racks de tubos de alta pressão lotados e painéis de instrumentos confinados com mais de 70% de economia de espaço.
Operação ultraleve: o tamanho pequeno de 1 polegada apresenta torque operacional abaixo de 5 N·m, permitindo operação na ponta dos dedos sem ferramentas para isolamento rápido e comutação de linhas de pressão ultra-alta.
Furo total, baixa resistência: o diâmetro interno da tubulação corresponde ao diâmetro interno da tubulação com resistência de fluxo quase zero e queda de pressão insignificante, garantindo precisão de medição e velocidade de resposta de sistemas de instrumentos de pressão ultra-alta.
Conformidade com segurança e conformidade: Os designs à prova de fogo, antiestáticos e à prova de explosão atendem à API 607 e aos códigos de segurança de instrumentos, com testes de terceiros para proteger pessoal e equipamentos em sistemas de instrumentos de pressão ultra-alta.
Alta padronização e intercambialidade: Fabricado estritamente de acordo com ASME B16.34, B16.5 e API 608, totalmente intercambiável com válvulas de 1″ Classe 900 e acessórios de tubulação das principais marcas globais, reduzindo estoque e custos de reposição.
