Características estruturais
Materiais resistentes a baixas temperaturas: O corpo da válvula é feito de materiais criogênicos, como ASTM A352 LCB/LCC (aço carbono fundido em baixa temperatura), A350 LF2 (aço forjado em baixa temperatura) ou A182 F304/F316 (aço inoxidável, tratado criogenicamente). O tratamento criogênico a -196°C em nitrogênio líquido elimina a tensão residual, estabiliza a estrutura austenítica, evita a fragilização em baixa temperatura e a variação dimensional e garante resistência e confiabilidade em temperaturas extremamente baixas.

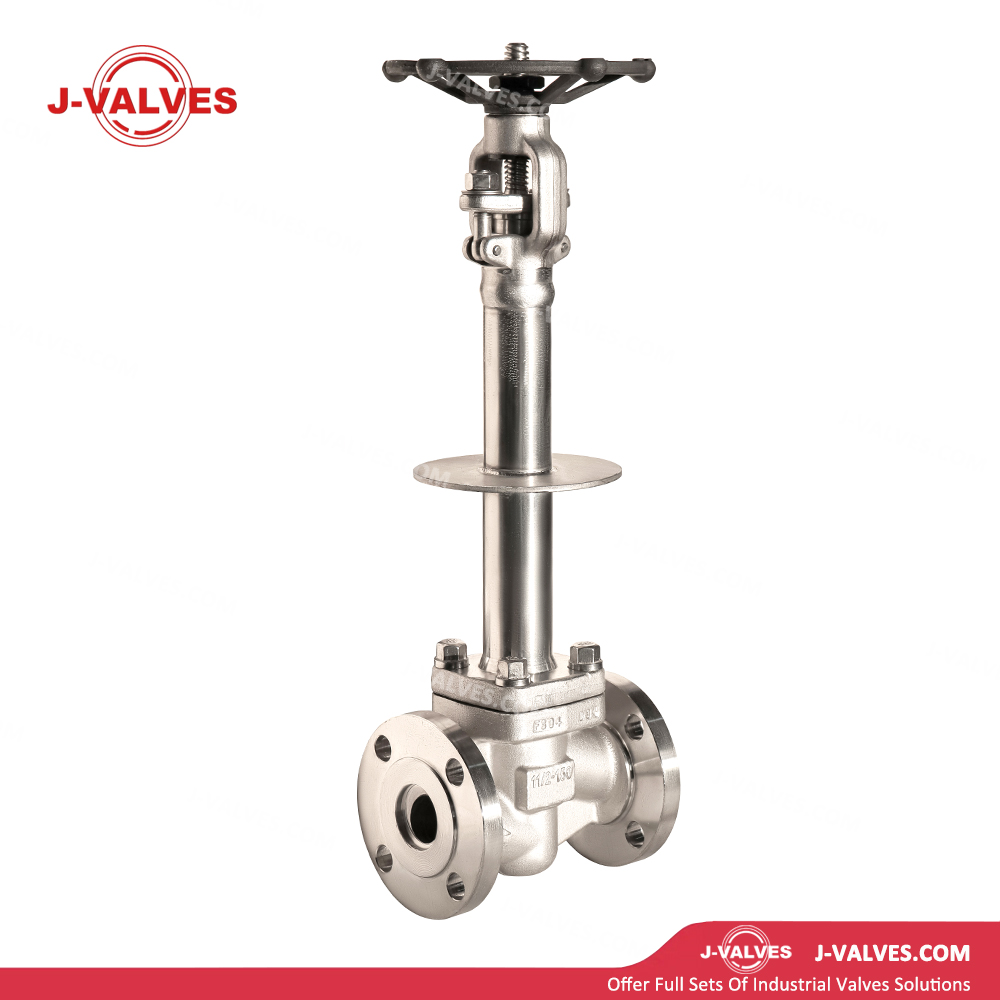

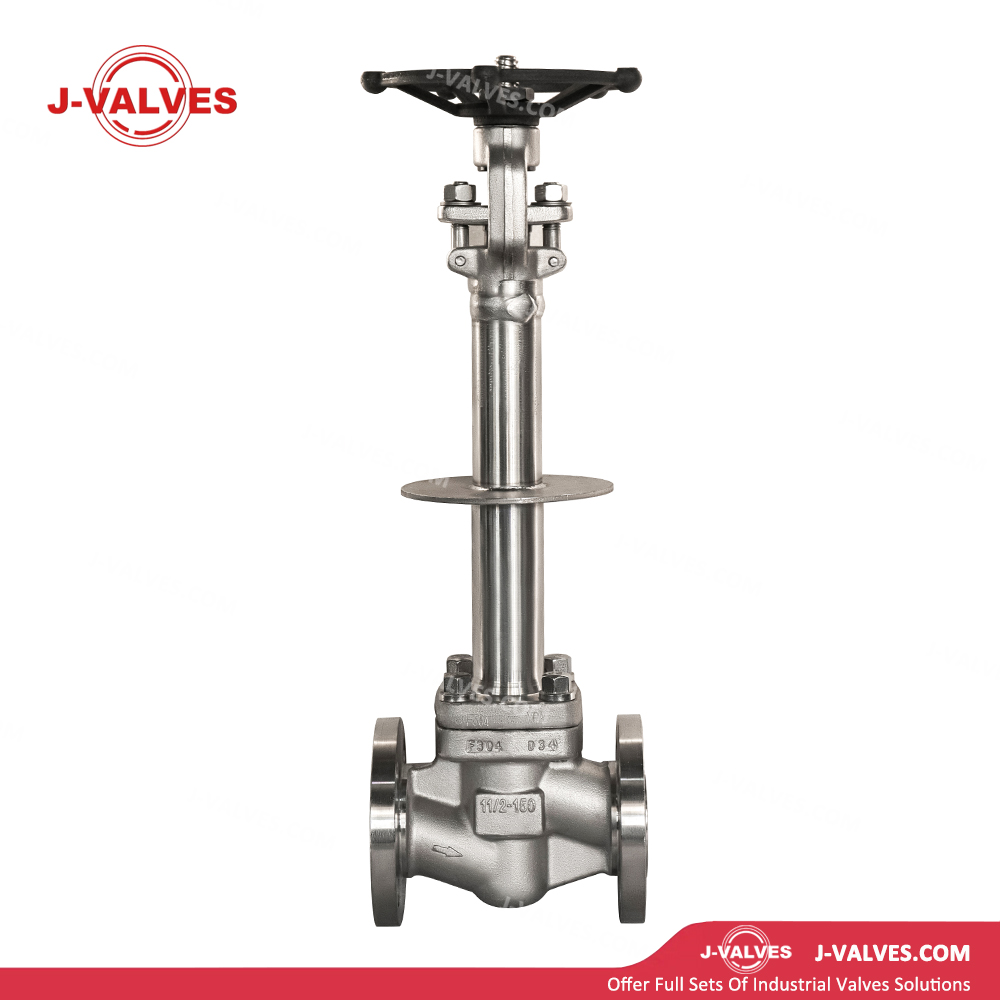

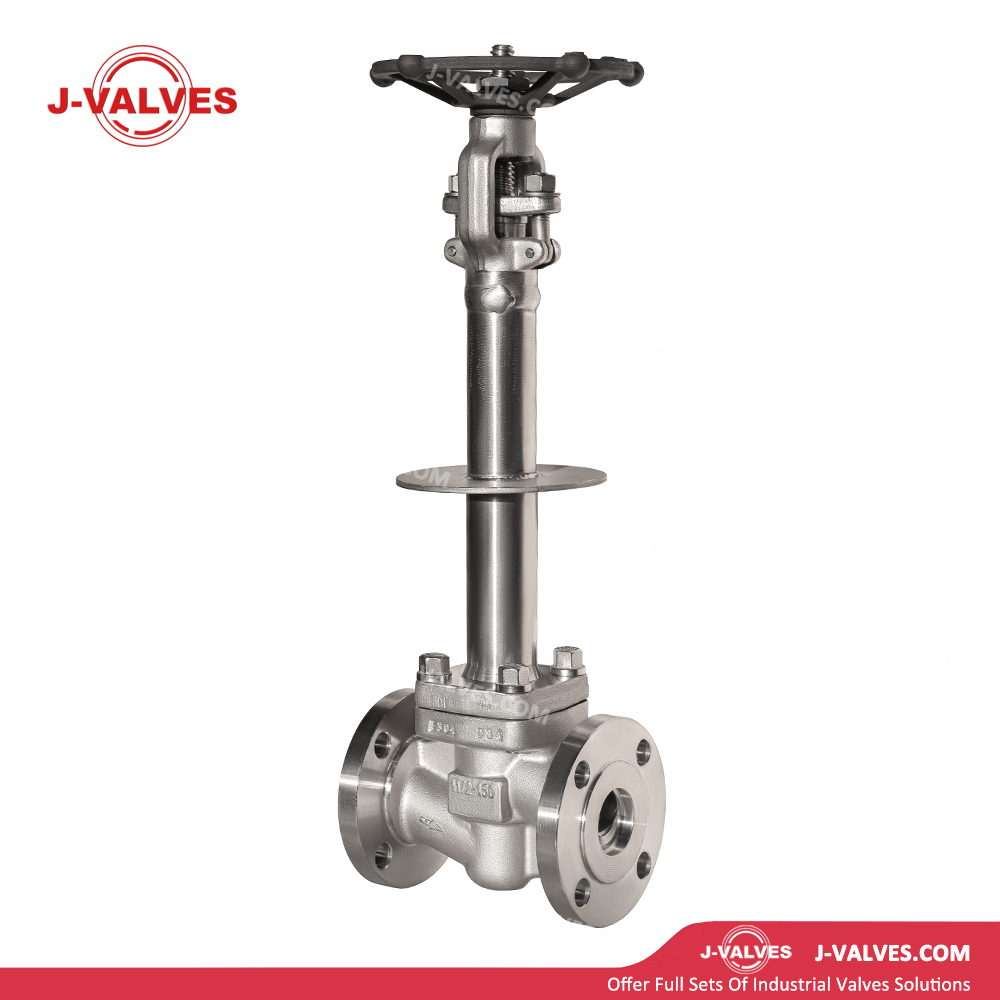

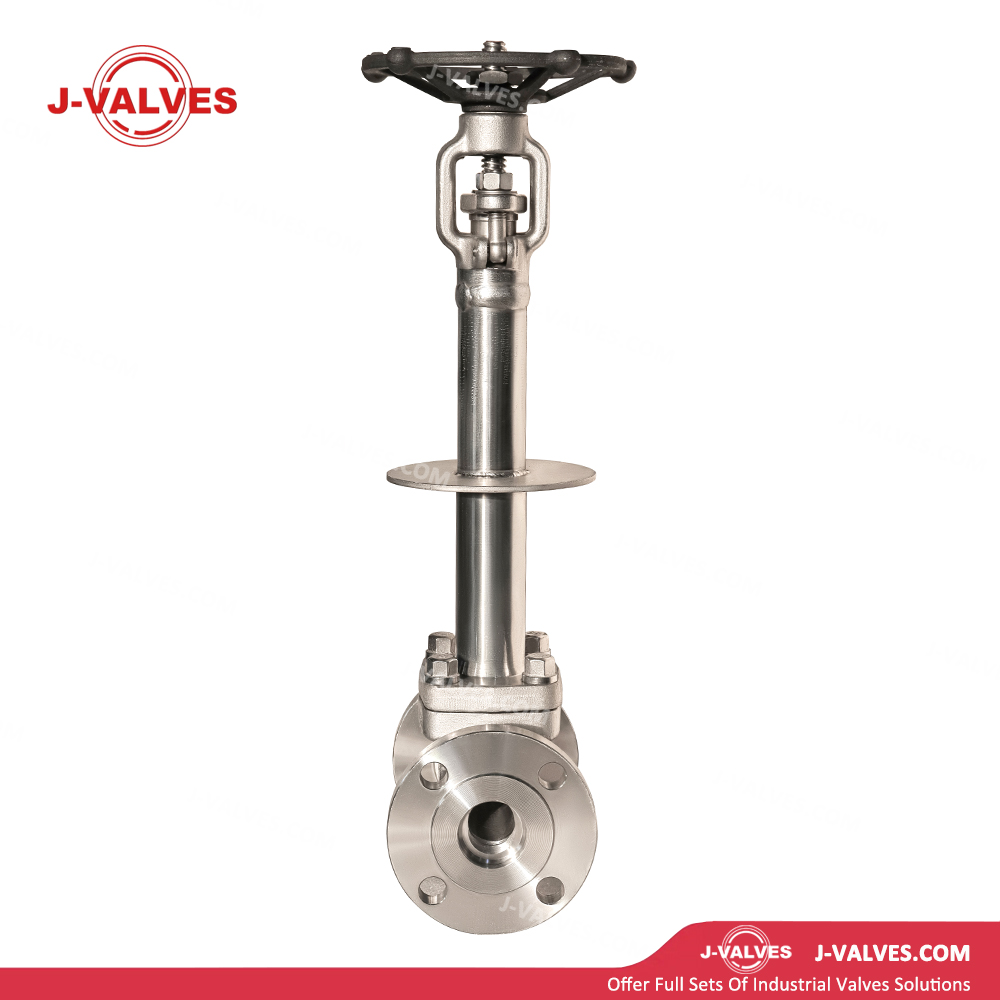

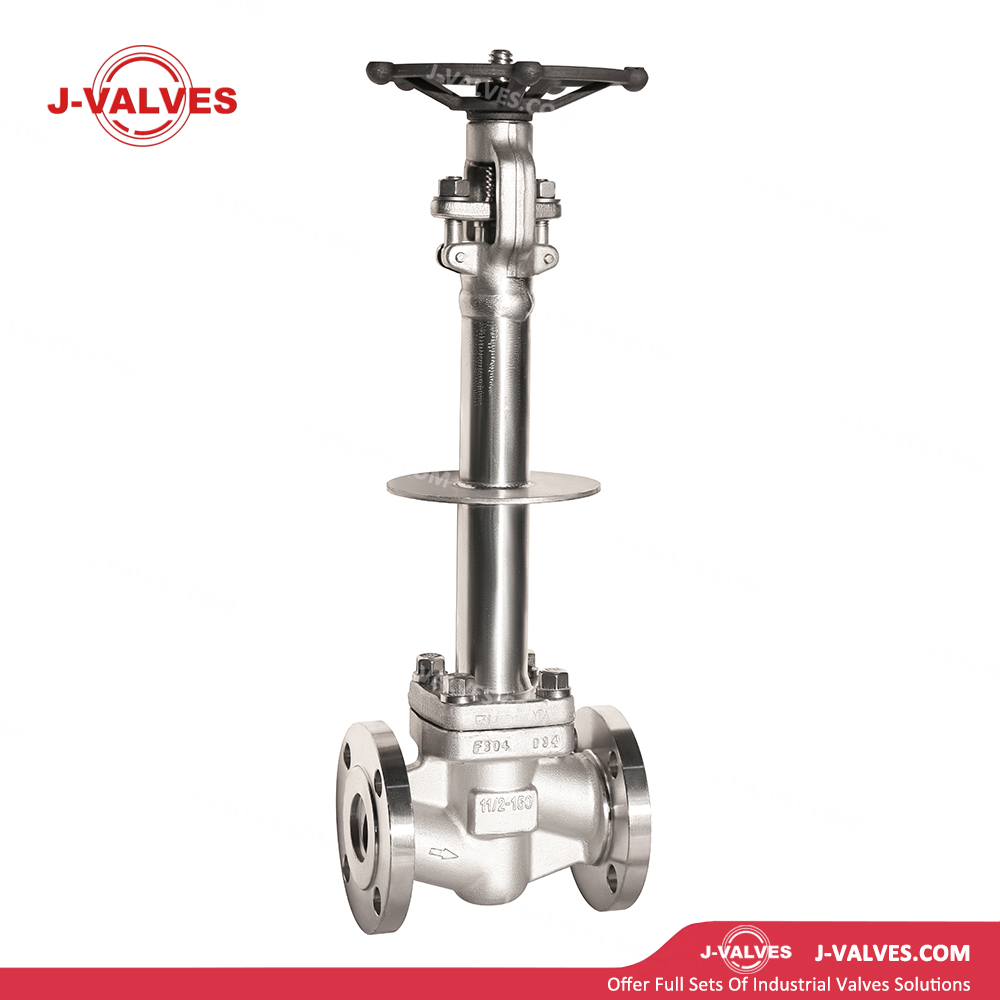

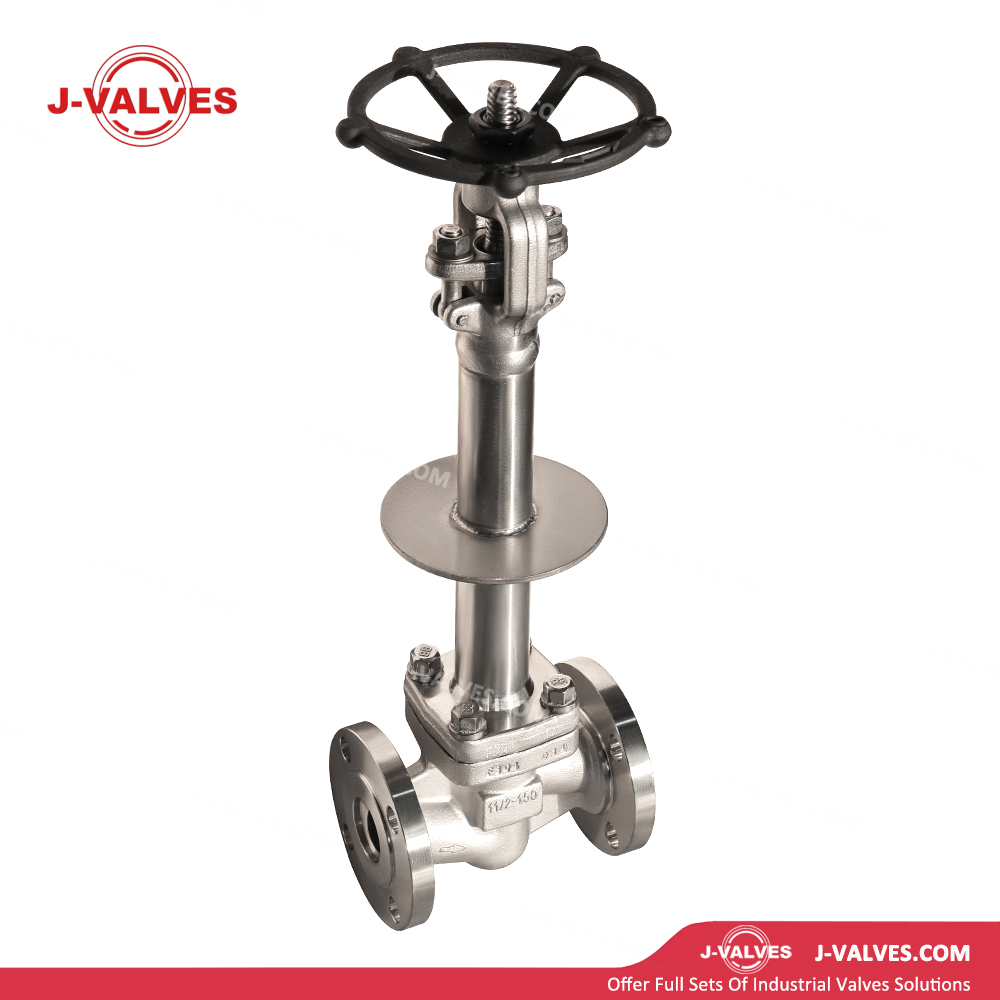

Design de castelo estendido: O comprimento do castelo é personalizado de acordo com a espessura do isolamento (normalmente 150 mm–600 mm), mantendo a caixa de empanque e o mecanismo de operação longe da zona criogênica do corpo da válvula. Isto evita lesões por frio nos operadores, evita interferência entre as camadas de isolamento e a operação e reduz a falha de congelamento da área de vedação causada pela condução a frio.
Estrutura da válvula globo: O corpo da válvula apresenta uma passagem de fluxo em forma de S. O disco levanta verticalmente ao longo da linha central da sede, com curso curto de abertura/fechamento e baixo desgaste da superfície de vedação. É adequado para operação frequente e controle preciso de estrangulamento e oferece desempenho de vedação superior em relação às válvulas esfera em
serviço criogênico.
Vedação do disco e da sede: As superfícies de vedação do disco e da sede adotam vedação metal-metal ou revestimento duro Stellite, proporcionando excelente resistência à erosão e ao desgaste em baixa temperatura. A vedação confiável é mantida após ciclos repetidos, com taxa de vazamento de até API 598 vazamento zero ou ISO 5208 Taxa A/B.
Sistema de gaxeta de baixa temperatura: A caixa de gaxeta estendida usa PTFE multicamadas/grafite tipo V ou gaxeta especial de baixa temperatura. Combinado com o efeito de isolamento a frio do castelo estendido, ele mantém a temperatura da área de vedação dentro de uma faixa operacional e evita vazamentos induzidos por congelamento ou falhas operacionais.
Conexão flangeada: São aplicadas conexões flangeadas RF (face elevada) ou RTJ (junta tipo anel), em conformidade com os padrões ASME B16.5/EN 1092-1, garantindo instalação confiável e vedação hermética sob condições criogênicas.
Projeto da haste: A estrutura ascendente da haste é equipada com um sistema de vedação da caixa de empanque de baixa temperatura. As roscas da haste estão localizadas fora do corpo da válvula (tipo ascendente), permitindo fácil observação da indicação de abertura e atendendo aos requisitos operacionais em serviço criogênico.
Design à prova de fogo: está em conformidade com os padrões API 607. Em caso de incêndio, a vedação metal-metal e a vedação de grafite mantêm o desempenho de vedação adequado para evitar vazamento maciço de meio criogênico.
Dispositivo antiestático: A estrutura antiestática embutida de mola/esfera de aço conduz eletricidade estática entre a haste e o corpo da válvula, evitando o acúmulo de estática causado pelo fluxo de alta velocidade de meio criogênico.
Haste à prova de explosão: A haste é projetada com um ressalto inferior anti-explosão, evitando que a haste seja explodida pela pressão do meio, mesmo em caso de sobrepressão anormal dentro da válvula.
Indicação da direção do fluxo: Uma seta de fluxo é moldada ou marcada no corpo da válvula, indicando a direção do fluxo de entrada baixa e saída alta para garantir a instalação correta, reduzir a força operacional e proteger as superfícies de vedação.
Design compatível com isolamento: O espaço de instalação reservado para camadas externas de isolamento no corpo da válvula, combinado com o castelo estendido, garante uma estrutura de isolamento completa e livre de interferências, minimizando a perda de frio e a condensação.
Parâmetros técnicos
Diâmetro nominal: DN50 a DN400 (2' a 16')
Classificação de pressão: PN20 a PN100 (Classe 150LB a 600LB)
Faixa de temperatura: -196°C a +100°C
Corpo/Capô: ASTM A352 LCB/LCC (aço carbono fundido em baixa temperatura), A350 LF2 (aço forjado em baixa temperatura), A182 F304/F316 (aço inoxidável, tratado criogenicamente)
Disco: Material correspondente ao corpo + revestimento duro Stellite ou aço inoxidável 13Cr
Assento: Material correspondente ao corpo + revestimento duro Stellite ou corpo endurecido
Haste: Aço inoxidável endurecido por precipitação F304/F316 ou 17-4PH (tratado criogenicamente)
Materiais de Vedação: PTFE/RPTFE/PCTFE (vedação da sede auxiliar); combinação especial de grafite de baixa temperatura ou PTFE tipo V (gaxeta da haste)
Capô estendido: material compatível com o corpo, comprimento personalizado de acordo com a espessura do isolamento
Junta: Junta em espiral (anéis internos e externos) ou junta especial para baixa temperatura
Conexão final: Flangeada (RF ou RTJ, em conformidade com ASME B16.5/EN 1092-1)
Funcionamento: Volante (padrão); operador de engrenagem opcional, atuador pneumático ou elétrico (tipo de baixa temperatura)
Padrão de design: ASME B16.34
Padrão de teste: API 598, teste de baixa temperatura BS 6364
Dimensão face a face: em conformidade com ASME B16.10
Aplicações
Cadeia da Indústria de GNL: Utilizada em sistemas de tubulação de baixa temperatura para estações de produção, armazenamento, transporte e regaseificação de GNL, fornecendo regulação precisa e fechamento confiável para meios criogênicos, resistente ao pré-resfriamento de GNL de -162°C e nitrogênio líquido de -196°C.
Unidades de separação de ar em grande escala: Aplicadas em tubulações de grande diâmetro e baixa temperatura para sistemas de armazenamento e transporte de produtos de separação de ar, como oxigênio líquido (-183 ℃), nitrogênio líquido (-196 ℃) e argônio líquido (-186 ℃).
Indústria Química de Baixa Temperatura: Usado em sistemas de transporte e reação para meios químicos de baixa temperatura, incluindo etileno (-104°C) e propileno (-47°C), evitando vazamentos em baixa temperatura e riscos de lesões por frio.
Serviço criogênico geral: Adequado para regulação precisa, controle liga/desliga e isolamento confiável de vários líquidos e gases em baixa temperatura.
Vantagens e Valores
Excelente vedação em serviço criogênico: A característica de fluxo linear da válvula globo permite uma regulação fina do fluxo mesmo em pequenas aberturas. Seu desempenho de vedação é superior ao das válvulas esfera sob condições criogênicas, tornando-a ideal para aplicações que exigem controle preciso.
Operação segura em baixas temperaturas: O castelo estendido eleva o mecanismo de operação para longe da zona criogênica, prevenindo efetivamente lesões por frio e evitando vazamento ou gripagem induzidos por congelamento na área de vedação, garantindo operação segura e vedação durável em serviço criogênico.
Materiais criogênicos confiáveis: Materiais resistentes a baixa temperatura, após tratamento criogênico, mantêm excelente tenacidade e estabilidade dimensional a -196 ℃, evitando fragilização e vazamento em baixa temperatura.
Compatibilidade de isolamento otimizada: A tampa estendida integrada ao design de isolamento garante uma estrutura de isolamento completa e livre de interferências, reduzindo a perda de frio e condensação e melhorando a eficiência energética do sistema.
Proteção de vedação controlada por fluxo: O design de fluxo de baixa entrada e alta saída permite que a pressão do meio auxilie na vedação, proporcionando baixo torque operacional durante o fechamento e evitando a erosão direta das superfícies de vedação pelo fluido de alta velocidade.
Conformidade com padrões internacionais: atende aos padrões globais, incluindo ASME, BS e MSS, e passa em testes certificados de baixa temperatura, satisfazendo os requisitos de aquisição para projetos criogênicos internacionais.
