J-VALVES

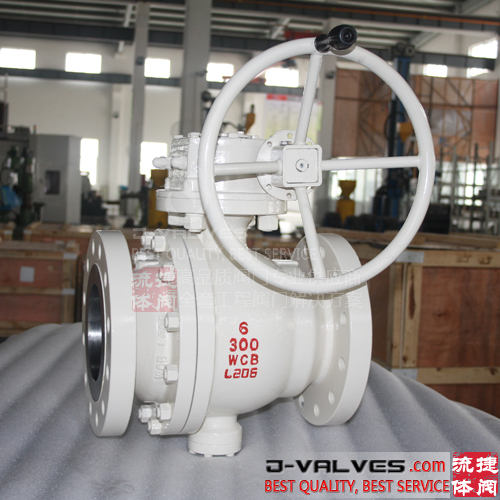

Válvula de esfera de aço fundido API6D com operação de engrenagem
O estilo J-VALVES estilo API6D fundiu a válvula de esfera de aço que emprega investimentos ou corpos de fundição e peças fundidas, todas produzidas a partir de materiais de grau ASTM que são tratados térmicos adequadamente e acabados quimicamente. Todas as espessuras da parede estão em conformidade com a ASME B16.34, assim como os níveis de estresse para aparafusar.
Aplicações de tubulação industrial e de óleo/gás que exigem maior capacidade de fluxo e queda de pressão mais baixa dos fluxos internos da porta completos, e aquelas aplicações em que a facilidade de reparação é desejada.
A válvula de esfera de trunnion de aço fundido API6D, construído e testado de acordo com os padrões API e ASME/ANSI. Outros padrões internacionais, incluindo BS e DIN, também estão disponíveis mediante solicitação.
1. Especificações técnicas de válvula de esfera de aço fundido API6D : Especificações técnicas:
L 2-Piece Boded Body, Construção completa da porta
l totalmente compatível com ASME B16.34
l totalmente compatível com API 6D
L API 607 6ª edição segura
l Sistema de embalagem submerso e atuação direta de montagem
l Sentos de PTFE de segunda geração fornecem temperaturas operacionais mais altas
l Bola e caule padrão de base eletricamente fundamentada
2. Especificação do produto da válvula de esfera de aço fundido API6D : Especificação do produto:
L Tamanho: 2 ''-56 '' (DN50 ~ DN1400)
L Classificação de pressão: 150lb-900lb/pn16 ~ pn100/10k ~ 60k)
L MATERIAL: A351 CF8M/CF8/CF3/CF3M, A216 WCB, A352 LCB/LCC, F51/F53/C95800
L Temperatura adequada: -196 ºC ~ 450ºC (temperatura diferente Escolha diferentes materiais).
L Médio adequado: água, vapor, petróleo e gás natural etc.
3 .
l Bola fixa, furo completo ou redução do furo.
l Montagem da válvula de esfera
l Design de caule à prova de explosão.
l PTFE/RPTFE sede do assento (o material do selo do assento pode ser decidido pela solicitação do cliente ou de acordo com a condição de média e temperatura da Valve).
L Antiestatic Design e API 607 Incêndio Projeto Disponível
l Operação: Roda de mão, roda de minhoca, engrenagem, atuador pneumático e atuador elétrico.
4. Desenho do produto da válvula de esfera de aço fundido API6D : desenho do produto:
5. Válvula de esfera de aço fundido API6D Torque de operação baixo:
A válvula de esfera do pipeline do Trunnion adota a estrutura da bola do Trunnion e o assento da válvula flutuante, de modo a obter menor torque sob pressão operacional. Ele usa PTFE auto-lubrificante e mancal deslizante para reduzir o coeficiente de atrito para o mais baixo em conjunto com a haste de alta intensidade e alta finura.
6. API6D CAST Aço trunnion Válvula de esfera Dispositivo de vedação de emergência:
As válvulas de esferas com o diâmetro mais ou igual a 6 ″ （DN150) são projetadas com dispositivo de injeção de selante no caule e no assento. Quando o anel do assento ou o anel do caule é danificado devido a acidente, o selante correspondente pode ser injetado pelo dispositivo de injeção de selante para evitar vazamentos médios no anel e no caule do assento. Se necessário, o sistema de vedação auxiliar pode ser usado para lavar e lubrificar o assento para manter sua limpeza.
Nota: Todos os dados devem ser confirmados com os desenhos aprovados do fabricante.
Pontas:
Também fabricamos outras válvulas de tipo, como válvula de borboleta, válvula de retenção, válvula globo, filtro Y, válvula de borboleta sanitária, bola sanitária e assim por diante.
Qualquer item atende ao seu interesse, qualquer coisa confusa você, por favor, mantenha -me informado, vamos falar mais.
J-VALVES Serviço :
l em amostras O comprador leva a taxa de ar, mas essa taxa será reduzida diretamente do pedido
l em substituição livre de vendas se houver algum problema de qualidade
l na entrega nunca atrasa o tempo de entrega
l em materiais garantem o material puro
l Garanta o material puro
