J-VALVES-CV-150
J-VALVES
8481804090

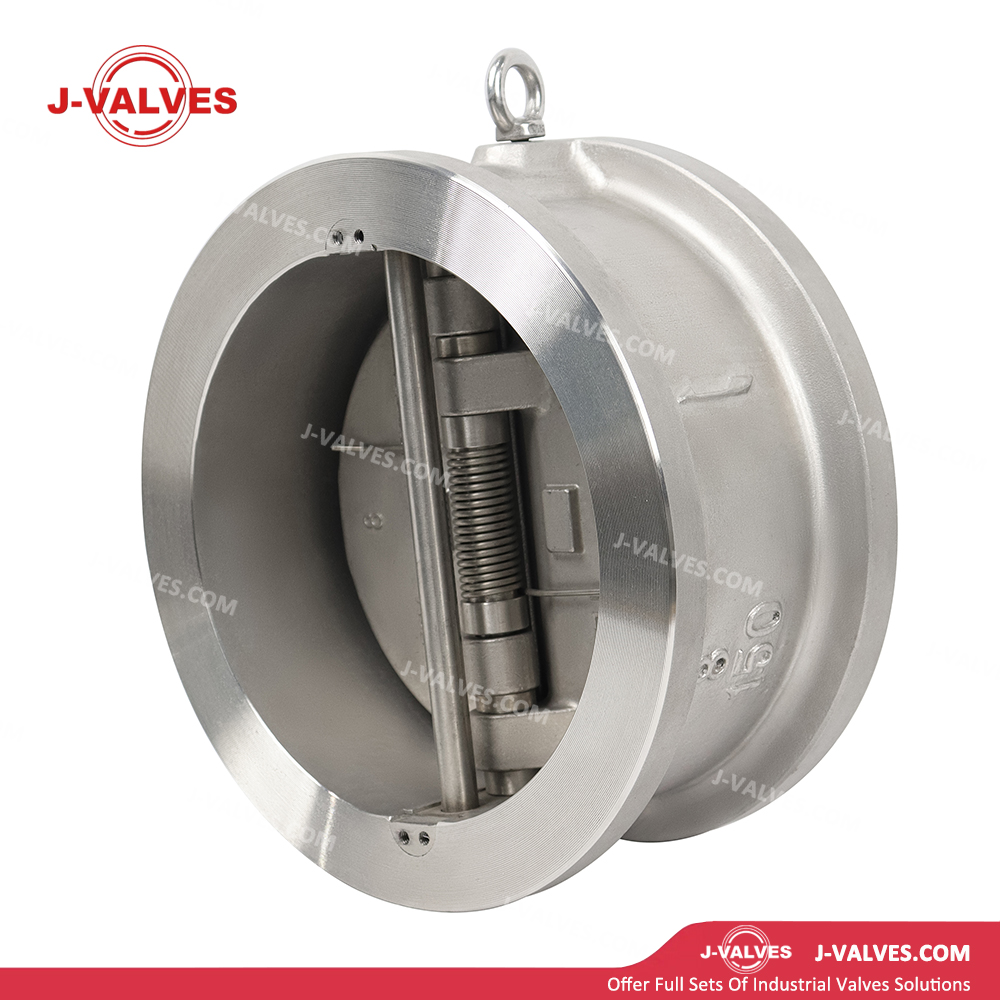

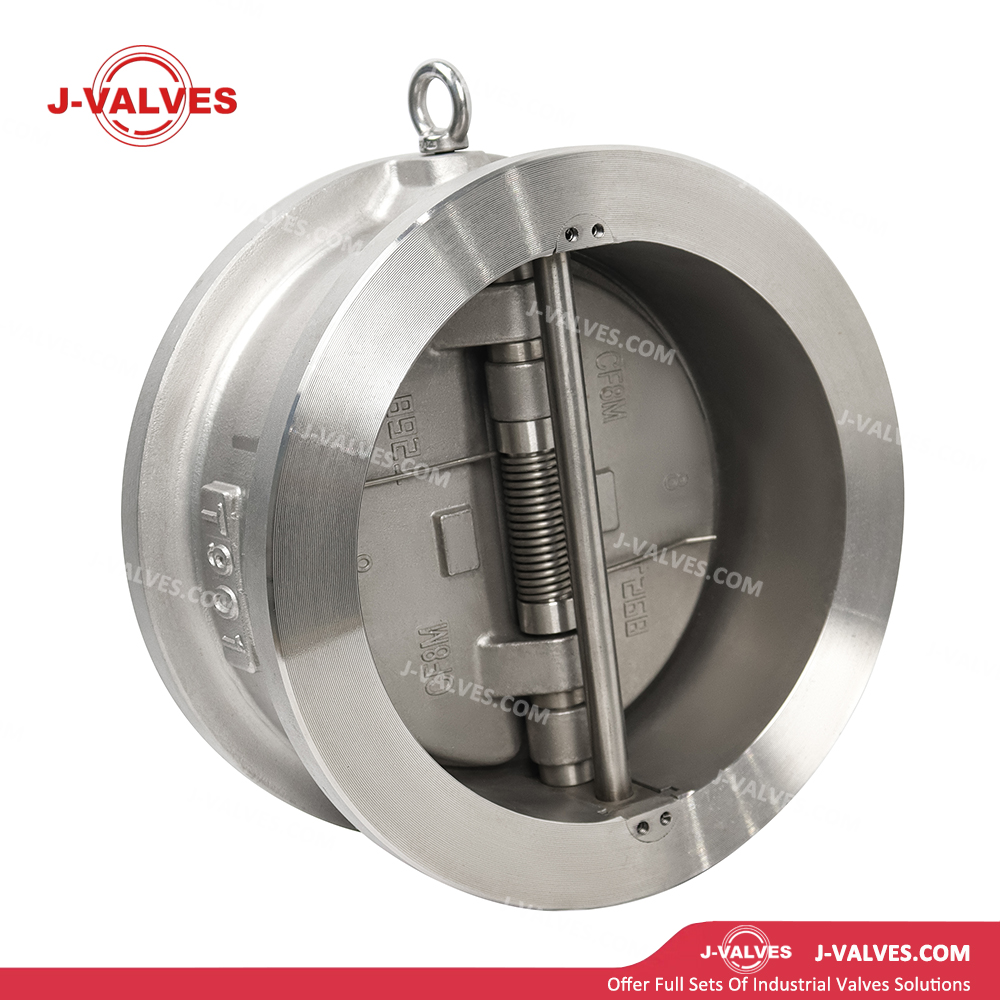

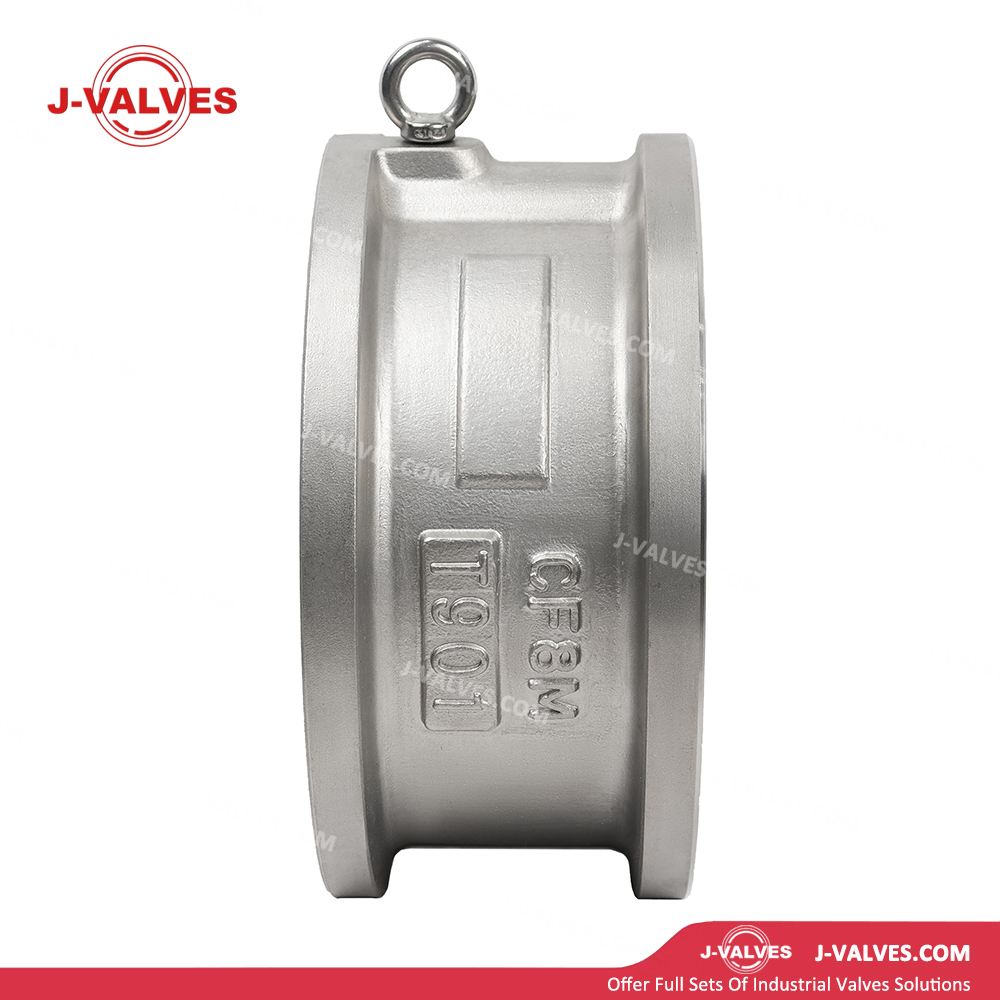

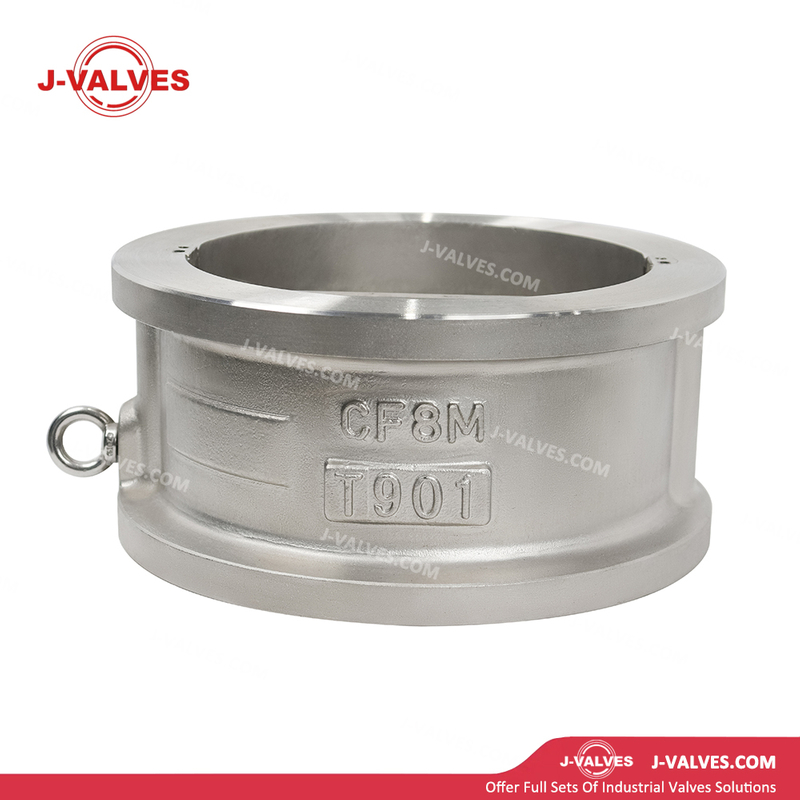

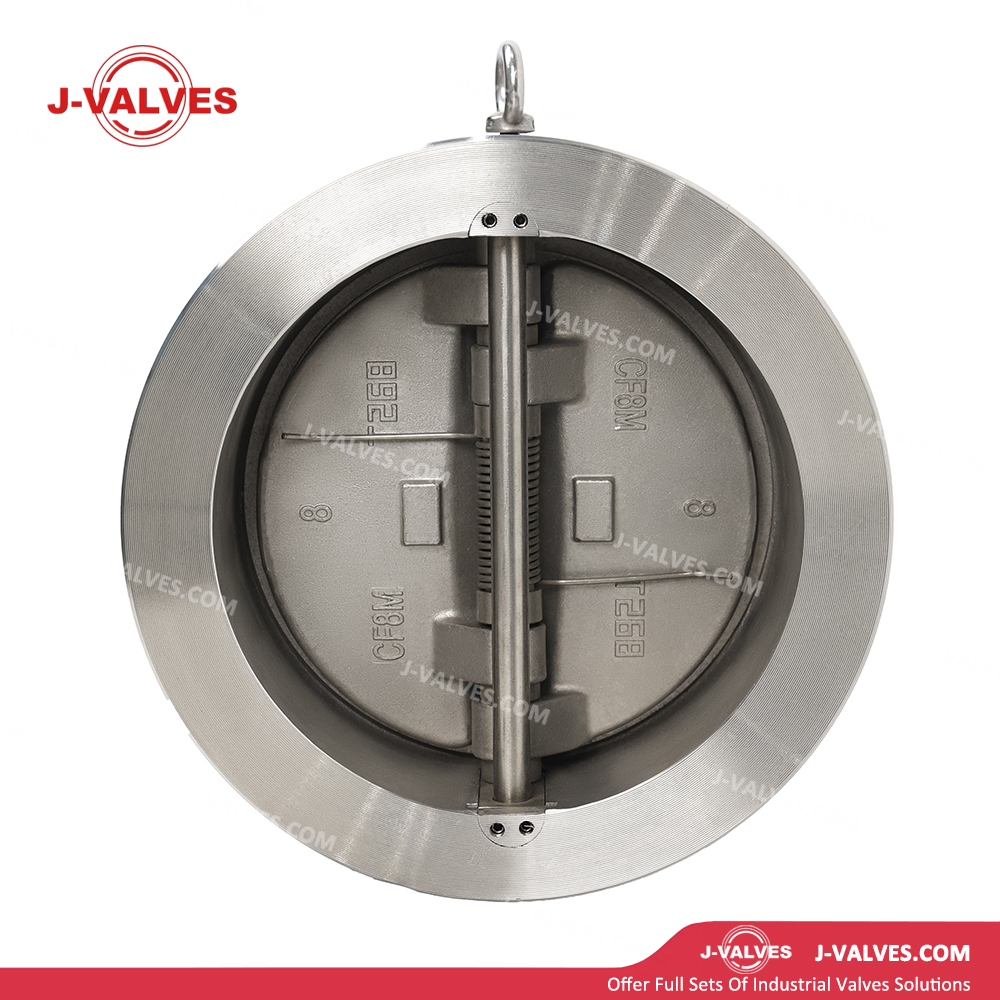

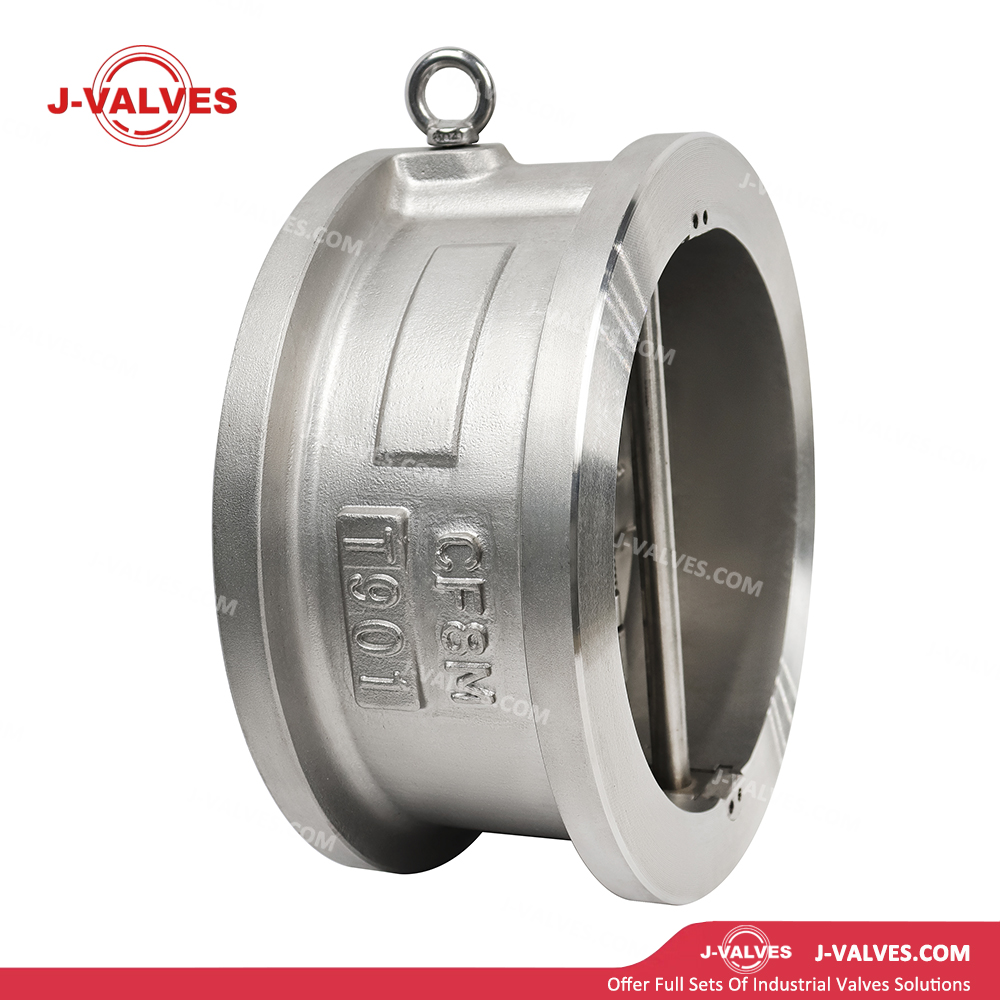

Esta válvula de retenção do tipo wafer combina a resistência à corrosão do aço inoxidável CF8M com um design de dupla placa dupla para controle de fluxo confiável em sistemas de alta pressão. As placas assistidas por mola garantem um fechamento rápido para reduzir o martelo de água, enquanto o perfil de wafer simplifica a instalação entre os flanges, economizando espaço e peso. Projetado para fluxo bidirecional, lida com mídia de serviço grave com baixo vazamento (API 598 Classe VI), tornando -o adequado para linhas aéreas de refinaria, sistemas de transferência química e cabeçalhos de vapor. Sua construção robusta e recursos seguros de incêndio cumprem os padrões globais, oferecendo durabilidade a longo prazo em condições extremas de temperatura e pressão.
Nome do produto | Aço inoxidável CF8M de alta pressão tipo de wafer |
Material | Aço inoxidável/bronze de aço/alumínio duplex/liga de bronze/titânio de alumínio de níquel, etc. |
Pressão | 150lb-2500lb |
Tamanho | 1/2 polegada ~ 48 polegadas （DN15 ~ DN1200) |
Conexão final | RF/RTJ/BW/SW |
TEMPERAÇÃO DE TRABALHO | -196ºC ~ 400ºC Opção. |
Modo de operação | Alavanca/hidráulica/pneumática/elétrica |
Meio adequado | Água, gás natural, petróleo e algum líquido corrosivo |
Características | Rising Stem, OS & Y, capô aparafusado ou opção de haste não aumentada de pressão, sem aumento |
Design duplo de placa dupla para mitigação de martelo de água
As placas de mola independentes amortecem picos de fluido, reduzindo as forças do martelo de água em 40% em comparação com os projetos de placa única. Isso é fundamental para proteger pipelines em sistemas de vapor (onde a rápida reversão do fluxo pode causar vibrações caras) e bombear linhas de descarga em plantas petroquímicas. O movimento sincronizado das placas garante vedação rígida em baixas velocidades (<0,5 m/s), impedindo o refluxo em circuitos auxiliares de baixa pressão, permitindo o fluxo total em altas velocidades (até 15 m/s), otimizando a eficiência do sistema.
Estilo compacto de wafer para instalação eficiente em termos de espaço
O corpo do tipo wafer (1/3 do comprimento das válvulas ao estilo de lug) se encaixa perfeitamente entre flanges padrão, economizando um espaço de instalação de 50% em racks de tubos de refinaria congestionados ou módulos de plataforma offshore. Seu design leve (20% mais leve que as válvulas flangeadas equivalentes) reduz a carga estrutural em tubulações, ideal para adaptar os sistemas existentes sem os suportes de reforço. O tempo de instalação é reduzido em 30% usando parafusos padrão, apelando para empreiteiros de EPC e equipes de manutenção que trabalham em espaços confinados.
Fluxo bidirecional e baixo vazamento
O design simétrico de placa dupla permite um fluxo irrestrito em ambas as direções, eliminando a necessidade de válvulas separadas em sistemas bidirecionais, como redes de trocador de calor ou linhas de desvio. Certificado para a API 598 Classe VI (vedação Bubbletight), garante vazamento de zero em cenários de desligamento, crítico para conter mídia tóxica ou cara na fabricação farmacêutica e semicondutores. Os testes de campo em tubulações de ácido sulfúrico (concentração de 98%, 80 ° C) não mostram vazamentos após 10 anos de serviço.
Resistência à corrosão em mídia agressiva
O aço inoxidável CF8M (316) com 2,5% de molibdênio resiste ao pitting induzido por cloreto na água do mar (mais de 30.000 ppm de CL⁻) e corrosão do estresse no ácido nítrico (concentração de 50%), superando 304 aço inoxidável por 3x em ambientes de água salgada. Isso o torna adequado para plantas de dessalinização marinha, sistemas de água produzidos offshore e linhas de decapagem em siderúrgicas, onde os materiais convencionais falham prematuramente. A camada de óxido passivo da liga não requer revestimentos adicionais, reduzindo os custos de manutenção em 40%.
Seguro de fogo e desempenho de alta temperatura
Com conformidade com a API 607 e ISO 10497, o design seguro da válvula usa juntas de grafite e assentos de metal a metal para manter a integridade de vedação durante incêndios, impedindo liberações catastróficas de fluidos inflamáveis. Ele suporta temperaturas de até 450 ° C, tornando-o adequado para linhas de vapor superaquecidas em usinas de energia e efluente de reator de alta temperatura nas refinarias. O mecanismo de mola permanece funcional a -29 ° C, garantindo operação confiável em sistemas de transferência de GNL criogênicos.
Conformidade Global e Certificação Versátil
Certificado para API 594, ASME B16.34 e CE PED Módulo H, a válvula atende aos padrões internacionais rigorosos para integridade de limite de pressão e controle de vazamentos. Seu design acomoda as flanges ASME B16.5, EN 1092-1 e JIS, permitindo integração perfeita em projetos globais. Características antiestáticas opcionais (fontes condutoras) dissipam as cargas nos fluxos de hidrocarbonetos, em conformidade com as diretivas do ATEX para atmosferas explosivas, enquanto a qualificação sísmica (IEEE 344) garante a confiabilidade em regiões propensas a terremotos como Japão e Califórnia.
Instalação: A válvula foi projetada para facilitar a instalação. Ele vem com instruções claras de instalação e pode ser integrado aos sistemas de tubulação existentes com um esforço mínimo. No entanto, é recomendável seguir as melhores práticas do setor e garantir o alinhamento e o aperto adequados das conexões.
Manutenção: A manutenção regular é essencial para garantir o desempenho ideal da válvula. Isso inclui inspeção periódica dos elementos de vedação, lubrificação da haste da válvula e verificação de quaisquer sinais de vazamento ou dano. O design auto-esgoto reduz a frequência das principais tarefas de manutenção, mas as verificações de rotina ainda são necessárias para identificar possíveis problemas com antecedência.
Garantia da qualidade: Nossas válvulas são fabricadas de acordo com os padrões internacionais de qualidade e passam por procedimentos rigorosos de teste. Isso garante que cada válvula atenda aos requisitos da mais alta qualidade e desempenho.
Suporte técnico: fornecemos suporte técnico abrangente aos nossos clientes. Nossa equipe de especialistas está disponível para ajudar nas perguntas de instalação, operação e manutenção. Também oferecemos programas de treinamento para ajudar os clientes a otimizar o uso de nossas válvulas.
Opções de personalização: entendemos que diferentes aplicativos podem ter requisitos exclusivos. Portanto, oferecemos opções de personalização, como tipos especiais de conexão, tamanhos e revestimentos para atender às necessidades específicas dos clientes.
