| Quantidade: | |
|---|---|
J-VALVES-BV-600
J-VALVES
8481804090

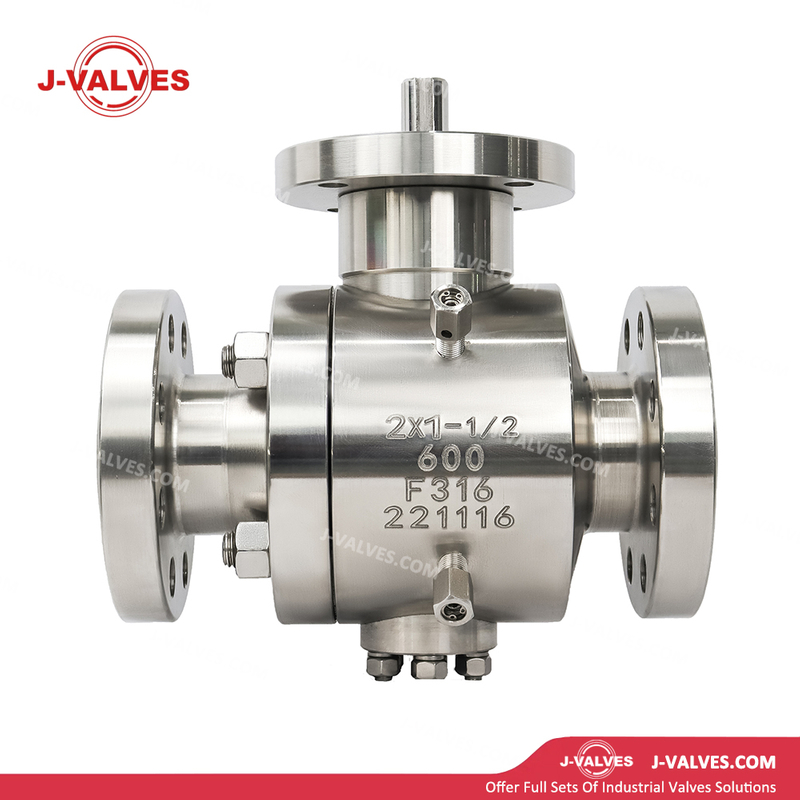

Esta válvula de esfera montada em munhão possui um corpo forjado de duas peças para integridade estrutural superior em sistemas de alta pressão. O Reduce Bore Design Balaça Custo e Desempenho, adequado para aplicações onde o fluxo de furo integral não é necessário. A construção de aço inoxidável F316/F304 resiste à corrosão dos meios agressivos, enquanto a montagem do munhão reduz o desgaste do caule e da embalagem, prolongando a vida útil do serviço. Projetado para fluxo bidirecional e desligamento apertado, ele lida com temperaturas de -29 ° C a 450 ° C, tornando -o ideal para pipelines críticos nos setores de petróleo e gás, petroquímico e geração de energia.
Nome do produto | Aço inoxidável forjado de duas peças Reduza o furo de 600 lb f316/f304 válvula de esfera montada no trunnion |
Material | Aço inoxidável/bronze de aço/alumínio duplex/liga de bronze/titânio de alumínio de níquel, etc. |
Pressão | 150lb-2500lb |
Tamanho | 1/2 polegada ~ 48 polegadas （DN15 ~ DN1200) |
Conexão final | RF/RTJ/BW/SW |
TEMPERAÇÃO DE TRABALHO | -196ºC ~ 400ºC Opção. |
Modo de operação | Alavanca/hidráulica/pneumática/elétrica |
Meio adequado | Água, gás natural, petróleo e algum líquido corrosivo |
Características | Rising Stem, OS & Y, capô aparafusado ou opção de haste não aumentada de pressão, sem aumento |
Design montado em mingau para baixo torque e alta estabilidade
A bola montada em mingau transfere a carga axial para o corpo da válvula por meio de rolamentos de precisão, reduzindo a tensão do tronco em 40% em comparação com os projetos de bola flutuante. Isso permite a operação de operador único em sistemas de 600 lb, críticos para plataformas offshore, onde a acessibilidade é limitada. Nas linhas de hidrogênio da refinaria (500 ° F, 600PSIG), o projeto minimiza o atrito, garantindo uma operação confiável após mais de 10.000 ciclos sem lubrificação. A estrutura robusta de aço forjada do Trunnion resiste às vibrações do oleoduto, impedindo o desgaste e o vazamento dos assentos em fluxos de alta velocidade.
Construção forjada de duas peças para resistência ao vazamento
Um corpo forjado de duas peças (F316/F304) elimina as juntas de solda, reduzindo os caminhos potenciais de vazamento em 70% em comparação com as válvulas fundidas. Isso é fundamental para lidar com meios tóxicos ou inflamáveis em plantas químicas, onde até os vazamentos de traços violam os regulamentos da EPA. O processo de forjamento aumenta a estrutura dos grãos, aumentando a resistência à tração em 25% (F316: 515MPa) e resistindo à corrosão do estresse nos trocadores de calor resfriados a água do mar. O design do corpo dividido permite a manutenção em linha, com assentos e vedações substituíveis sem desmontagem da tubulação, reduzindo o tempo de inatividade em 50% durante as reviravoltas.
Reduza o furo para controle de fluxo econômico
O projeto de redução do furo (10-20% menor que o ID do pipeline) reduz o uso do material em 30%, reduzindo os custos enquanto mantém o desempenho de vedação compatível com API 608. Ideal para aplicações de baixo fluxo, como linhas de injeção química ou sistemas de amostragem, equilibra a queda de pressão (ΔP ≤ 15psi a 100 gpm) com economia de peso (20% mais leve que os equivalentes de furo integral). Em aplicações marítimas, esse design minimiza a carga útil em plataformas offshore, enquanto nas refinarias oferece uma solução econômica para linhas de desvio não crítico sem comprometer a segurança.
Selagem bidirecional de bolha
Os assentos duplos de PTFE/RTFE fornecem vazamento zero bidirecional (ISO 5208 Classe A), essencial para isolar os pipelines durante a manutenção ou emergências. Os assentos auto-geradores compensam a expansão térmica (até 200 ° C as variações de temperatura), garantindo um desligamento apertado nas posições abertas e fechadas. Isso é fundamental para os terminais de GNL, onde as temperaturas criogênicas (-162 ° C) podem comprometer os selos convencionais e para os reatores químicos, onde o refluxo de reagentes apresenta riscos de segurança. Os testes de campo mostram vazamento zero após 5 anos em pipelines de ácido sulfúrico contínuo.
Conformidade com segurança e anti-estática
Compiliante com a API 607 (5ª edição) e ISO 10497, o design seguro de fogo da válvula usa anéis de backup de grafite para formar vedações metal-metal se os assentos primários se degradam durante um incêndio, impedindo liberações catastróficas de hidrocarbonetos. Uma mola anti-estática entre o caule e a bola dissipa cargas eletrostáticas em meios inflamáveis como etileno e propano, reduzindo os riscos de ignição nos terminais de armazenamento. Esses recursos são obrigatórios para os ambientes da Atex Zone 1, garantindo a conformidade com os padrões globais de segurança em refinarias e plantas petroquímicas.
Padrões globais e versatilidade material
Certificado para API 6D, ASME B16.5 e CE PED Módulo H, a válvula acomoda diversos requisitos do projeto, desde oleodutos da ASME da América do Norte até sistemas europeus de EN 1092-1. F316 (para corrosão grave) e F304 (para serviço geral) As opções de materiais permitem a personalização para meios que variam de hidrocarbonetos leves a cloretos agressivos. Opcional Harding (Stellite 6) nos assentos e bolas aumenta a resistência à abrasão em aplicações de lodo, como rejeitos de mineração ou caldo e caldo de papel, estendendo a vida útil do serviço por 2x em ambientes abrasivos.
Instalação e manutenção
Instalação: A válvula foi projetada para facilitar a instalação. Ele vem com instruções claras de instalação e pode ser integrado aos sistemas de tubulação existentes com um esforço mínimo. No entanto, é recomendável seguir as melhores práticas do setor e garantir o alinhamento e o aperto adequados das conexões.
Manutenção: A manutenção regular é essencial para garantir o desempenho ideal da válvula. Isso inclui inspeção periódica dos elementos de vedação, lubrificação da haste da válvula e verificação de quaisquer sinais de vazamento ou dano. O design auto-esgoto reduz a frequência das principais tarefas de manutenção, mas as verificações de rotina ainda são necessárias para identificar possíveis problemas com antecedência.
Garantia da qualidade: Nossas válvulas são fabricadas de acordo com os padrões internacionais de qualidade e passam por procedimentos rigorosos de teste. Isso garante que cada válvula atenda aos requisitos da mais alta qualidade e desempenho.
Suporte técnico: fornecemos suporte técnico abrangente aos nossos clientes. Nossa equipe de especialistas está disponível para ajudar nas perguntas de instalação, operação e manutenção. Também oferecemos programas de treinamento para ajudar os clientes a otimizar o uso de nossas válvulas.
Opções de personalização: entendemos que diferentes aplicativos podem ter requisitos exclusivos. Portanto, oferecemos opções de personalização, como tipos especiais de conexão, tamanhos e revestimentos para atender às necessidades específicas dos clientes.
