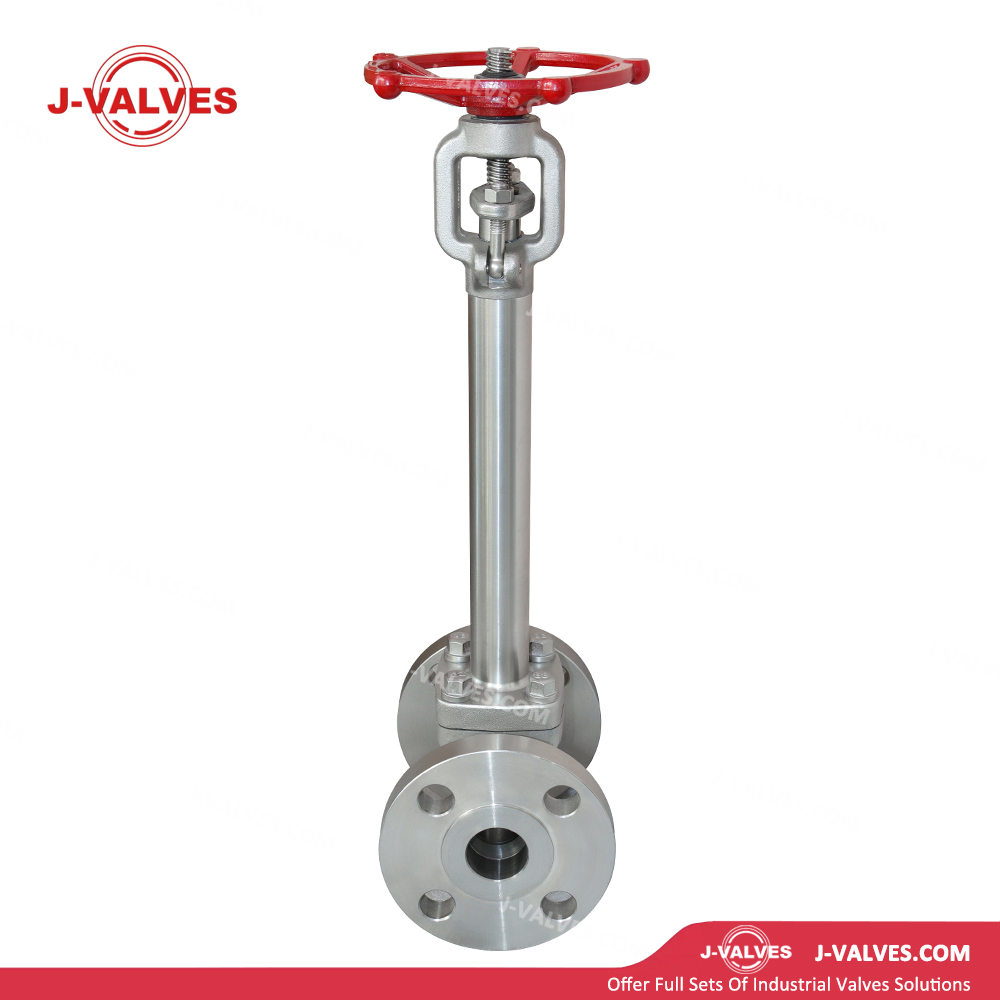

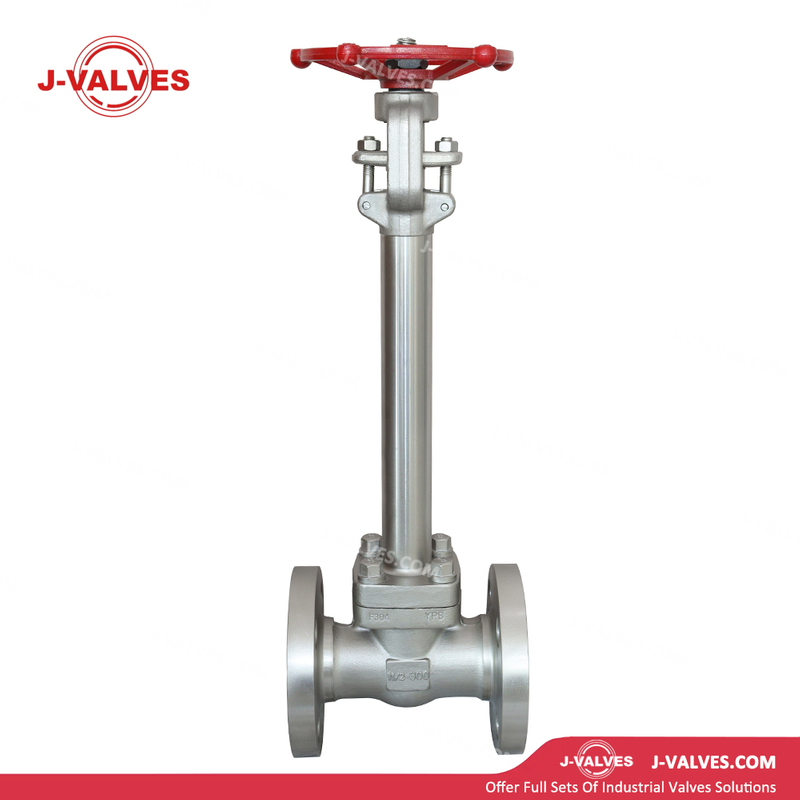

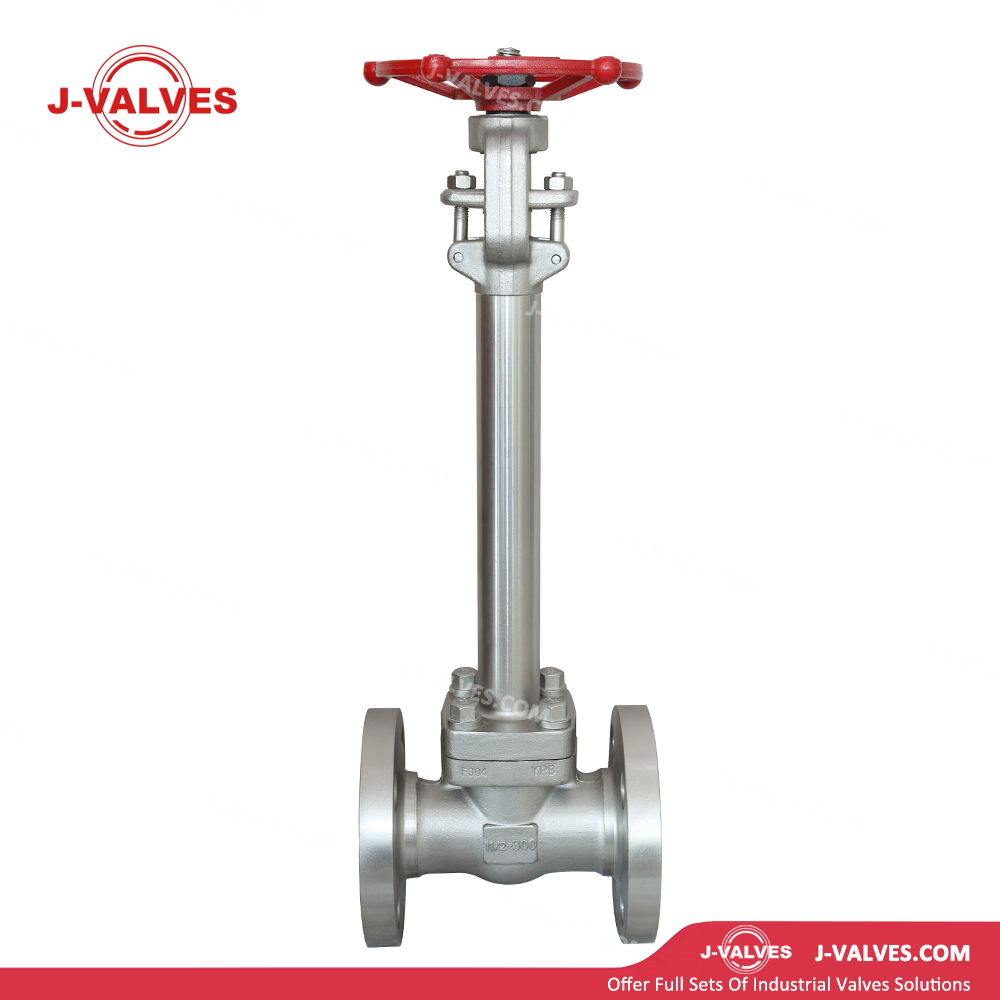

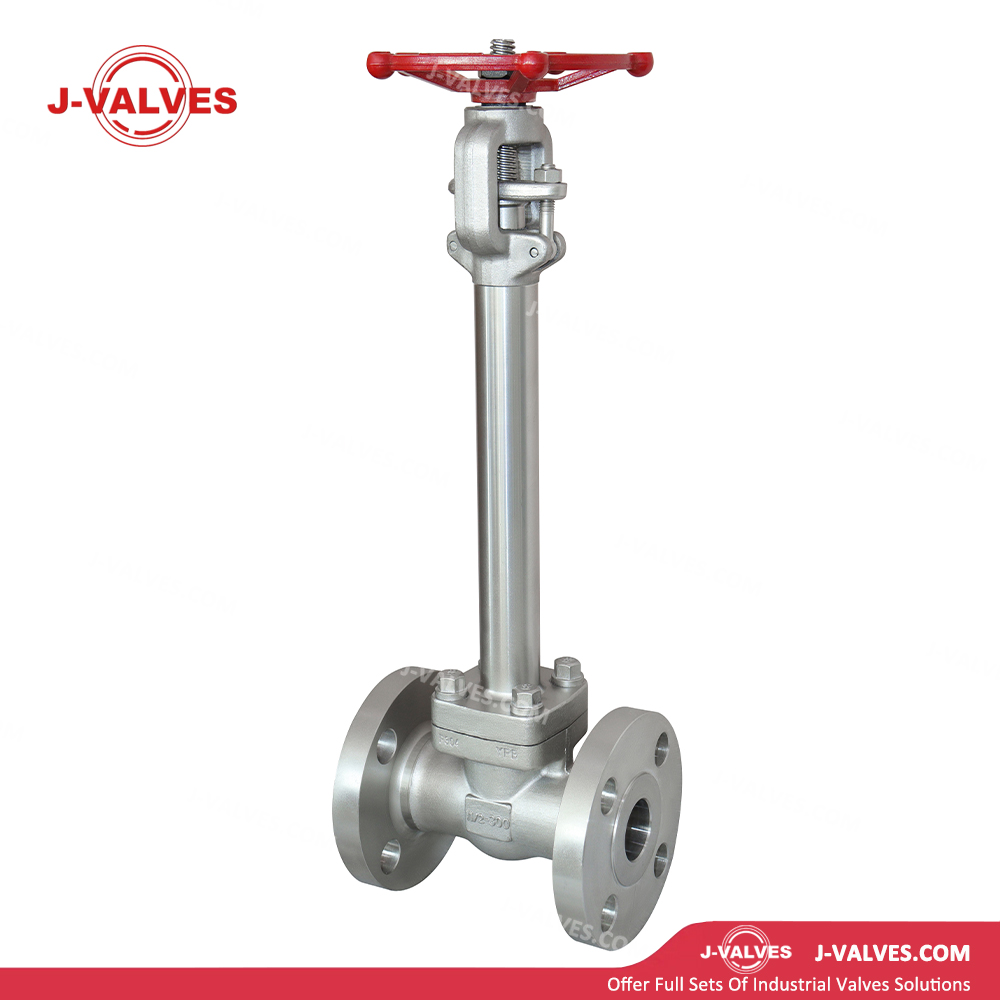

J-VALVES
Recursos de design
Construção em aço inoxidável F304: O corpo da válvula é feito de aço inoxidável ASTM A182 F304 (0Cr18Ni9) com teor de cromo-níquel de 18-8%. Fornece excelente resistência à corrosão atmosférica e resistência a ácidos e álcalis fracos, adequado para vapor, água, produtos petrolíferos e meios corrosivos em geral, com excelente resistência à oxidação em temperaturas elevadas.

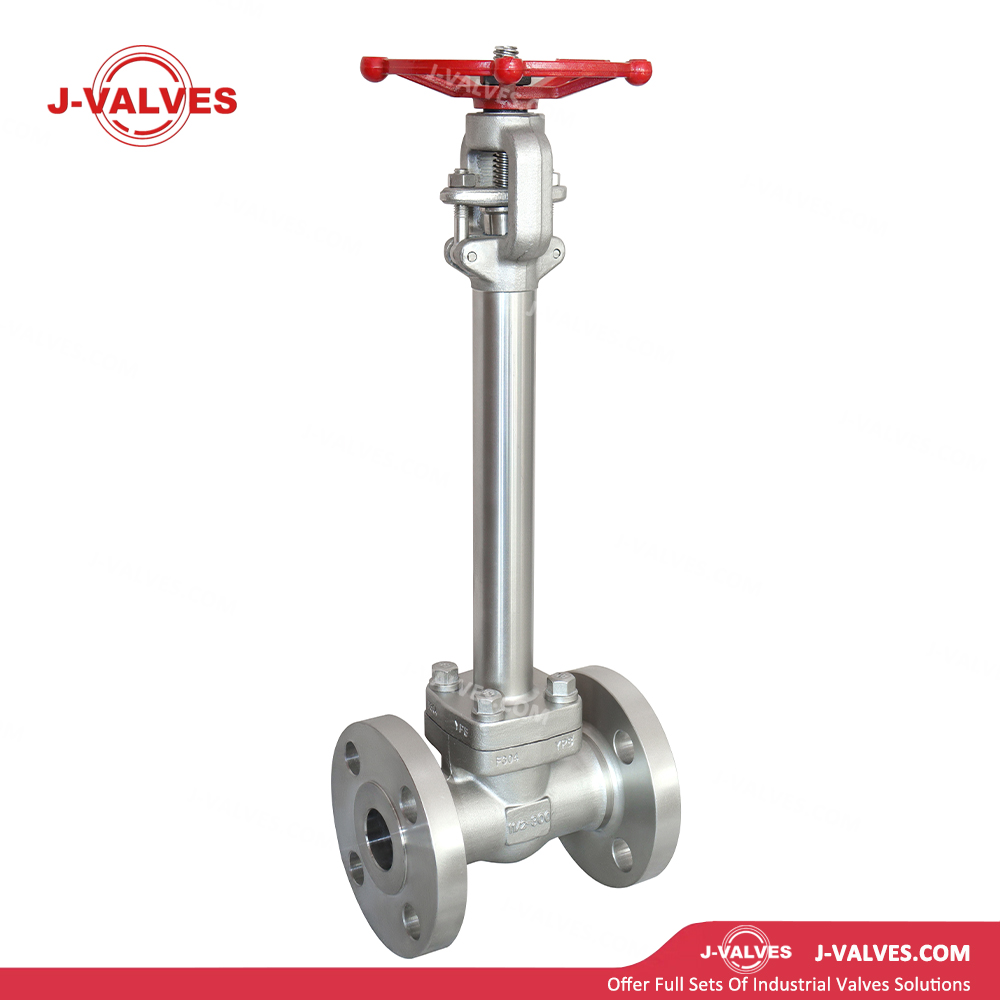

Design de haste estendida: O comprimento estendido da haste é personalizável de acordo com as condições de operação (normalmente 150–600 mm, ajustável com base na profundidade de enterramento ou espessura do isolamento). Isto coloca o volante/atuador em uma posição de fácil acesso, eliminando a operação dentro de poços ou camadas de isolamento e reduzindo a dificuldade de manutenção e os riscos de segurança.

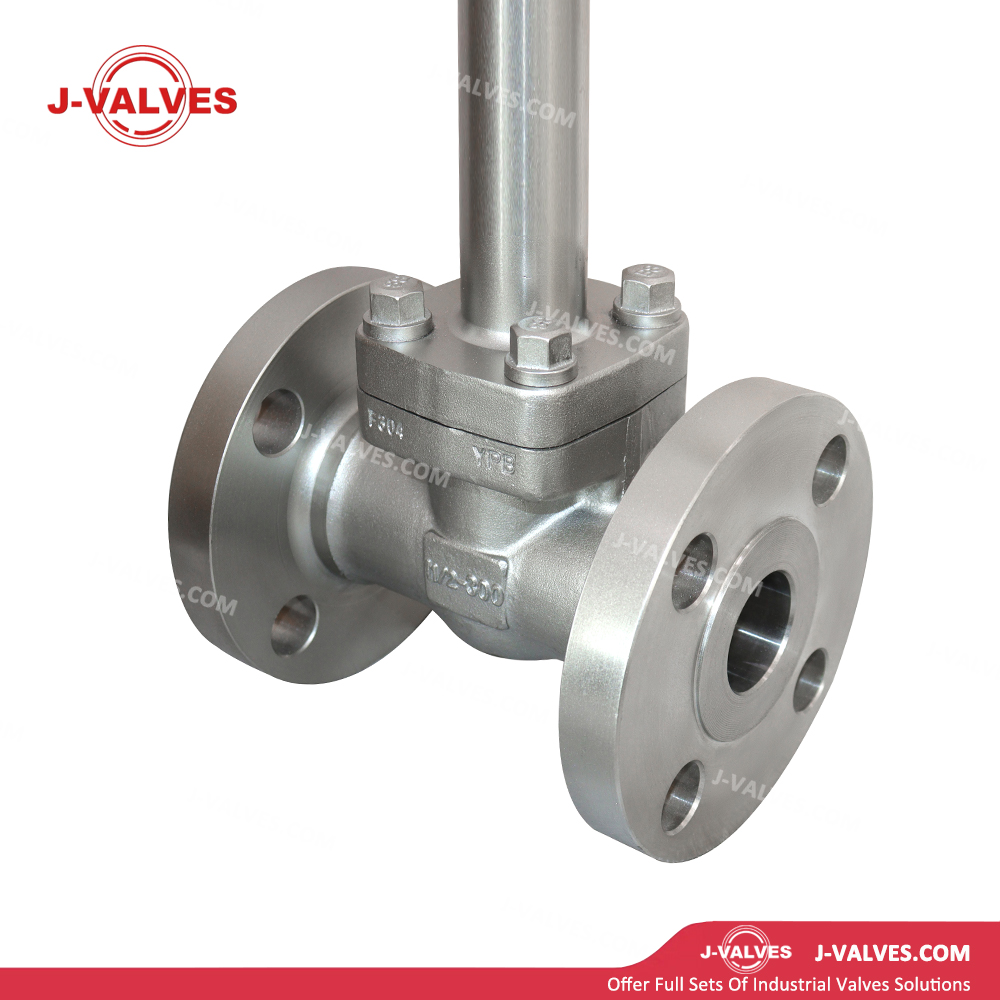

Conexão flangeada: Ambas as extremidades do corpo da válvula são equipadas com flanges RF (face elevada) em conformidade com ASME B16.5 Classe 300. Para o tamanho não padrão de 5,5 polegadas, as dimensões do flange podem ser personalizadas conforme necessário ou combinadas com flanges padrão de 5 polegadas (DN125) / 6 polegadas (DN150) para garantir uma conexão confiável da tubulação.
Baixo Torque Operacional: O portão opera com movimento vertical linear sem atrito rotacional. Combinado com o design antifricção da porca da haste, o torque operacional é significativamente menor do que o das válvulas esfera do mesmo tamanho, permitindo fácil operação manual e suportando o uso de pequenos atuadores.
Design à prova de fogo: compatível com os padrões API 607. A gaxeta de grafite e os componentes de vedação de metal mantêm a integridade da vedação sob condições de incêndio para evitar vazamento de meio.
Haste à prova de explosão: A haste apresenta uma estrutura integral forjada montada no topo com degraus anti-explosão e anéis de vedação. Mesmo que a gaxeta se solte acidentalmente, a haste permanece retida pelo castelo para garantir a segurança operacional.
Selo de gaxeta de grafite: A caixa de gaxeta usa gaxeta de grafite trançada flexível ou anéis de grafite combinados, com resistência a temperaturas de até +500 ℃ e acima. Possui baixo coeficiente de atrito e excelente autolubrificação, garantindo confiabilidade de longo prazo na vedação dinâmica da haste.
Design da nervura-guia: As nervuras-guia internas são integradas ao corpo da válvula para manter a comporta alinhada durante a elevação e o abaixamento, garantindo carregamento uniforme das superfícies de vedação, evitando emperramento e arranhões e prolongando a vida útil.
Especificações técnicas
Tamanho Nominal : 5,5″ (não padronizado, personalizável); tamanhos padrão opcionais de 5″ (DN125) ou 6″ (DN150)
Classe de pressão : 300LB (Classe 300, PN50), pressão nominal de trabalho 51bar (5,1MPa)
Material do corpo : ASTM A182 F304/F304L/F316/F316L (aço inoxidável forjado)
Faixa de temperatura : -29°C a +425°C
Corpo/Capô : ASTM A182 F304/F304L/F316/F316L
Porta : F304 / F316 + Revestimento Stellite (superfície de vedação) / Endurecimento integral
Haste : F304 / F316 / 17-4PH, de alta resistência e resistente à corrosão
Assento : F304 / F316 + revestimento duro Stellite (superfície de vedação)
Embalagem : Grafite trançada flexível/anéis de grafite/grafite reforçada com fio Inconel (tipo de alta temperatura)
Junta : Junta espiral de aço inoxidável (316L/preenchida com grafite) / Junta de junta de anel RTJ
Parafusos : ASTM A193 B8 / B8M (aço inoxidável resistente à corrosão)
Porcas : ASTM A194 8/8M
Conexão final : Flangeada (face elevada RF), ASME B16.5 Classe 300; extremidades de solda de topo BW opcionais
Dimensão face a face : ASME B16.10
Operação : Manual (volante, roda dentada, haste de extensão, poste), pneumático (curso linear), elétrico (multivoltas, on-off / modulante), hidráulico
Padrões de projeto : ASME B16.34, API 600, API 603
Padrões de teste : API 598, API 6D
Comprimento estendido da haste : Personalizado por aplicação, normalmente 150–600 mm. Para serviço enterrado, calculado com base na profundidade de enterramento da tubulação + folga operacional; para linhas isoladas, com base na espessura do isolamento + folga operacional.
Aplicações
Sistemas de dutos enterrados: usados como válvulas de ramal de 5,5 polegadas em dutos enterrados para gás urbano, aquecimento, abastecimento de água e drenagem. A haste estendida coloca o volante acima do nível do solo, permitindo operação sem poços de válvula e reduzindo custos de engenharia civil.
Tubulações de vapor de alta temperatura: Aplicadas em ramais de vapor de alta pressão de 5,5 polegadas em usinas de energia e fábricas de produtos químicos. O material F304 suporta temperaturas de até 500 ℃ e a haste estendida evita que os operadores entrem em contato com corpos de válvulas em alta temperatura, garantindo a segurança do pessoal.
Plataformas offshore e marítimas: Usadas em tubulações enterradas ou sob o convés de 5,5 polegadas para água do mar, combate a incêndio e sistemas de esgoto. O aço inoxidável F304 resiste à corrosão da água do mar e a haste estendida permite uma operação conveniente montada no convés.
Meio Corrosivo Químico: Adequado para tubulações de 5,5 polegadas que transportam ácidos fracos, álcalis fracos, soluções salinas e outros meios corrosivos em geral. O aço inoxidável F304 oferece resistência à corrosão superior em relação ao aço carbono, prolongando a vida útil da válvula.
Serviço industrial geral: Ideal para isolamento e fechamento de água, óleo, gás e outros meios de 5,5 polegadas, especialmente em aplicações com espaço operacional restrito, instalação enterrada ou condições de isolamento de alta temperatura.
Vantagens e valor
Conveniência operacional: A haste estendida localiza o ponto de operação acima do solo ou do isolamento, evitando buracos e contato com altas temperaturas. Reduz a dificuldade operacional e os riscos de segurança, melhorando a eficiência da manutenção em mais de 50%.
Resistência à corrosão do aço inoxidável: O aço inoxidável F304 resiste à corrosão atmosférica, ácidos fracos e álcalis, adequado para vapor, água e meios corrosivos em geral. Sua vida útil é várias vezes maior que a das válvulas de aço carbono, reduzindo a frequência de substituição.
Instalação Econômica Enterrada: Elimina ou minimiza a construção de poços de válvulas, reduzindo os custos de engenharia civil em mais de 30%, especialmente adequada para áreas urbanas com redes de tubulação densas.
Adaptabilidade a altas temperaturas: A gaxeta de grafite suporta temperaturas de até +500 ℃ e o F304 mantém uma resistência estável a altas temperaturas, adequada para vapor, óleo quente e outros serviços de alta temperatura sem degradação térmica de vedações macias.
Resistência ao fluxo extremamente baixa: Quando totalmente aberta, a comporta retrai-se completamente para dentro da tampa, proporcionando um caminho de fluxo reto e desobstruído, com perda de pressão quase nula, reduzindo o consumo de energia de bombeamento e sendo ideal para isolamento de fluxo grande.
Vedação confiável: A cunha flexível compensa automaticamente o desalinhamento da superfície de vedação com vedação bidirecional consistente, alcançando vazamento zero na pressão Classe 300 para atender aos requisitos de segurança de isolamento e manutenção da tubulação.
Atuação flexível: O baixo torque operacional linear suporta métodos de atuação com volante, roda dentada, pneumático, elétrico e outros, permitindo fácil integração em sistemas de controle automatizados para operação remota.
Compatibilidade de tamanho personalizado: O furo não padrão de 5,5 polegadas pode ser personalizado para combinar com a tubulação do cliente ou adaptado para flanges padrão de 5/6 polegadas, atendendo a requisitos personalizados para sistemas de tubulação especiais.
