J-VALVES

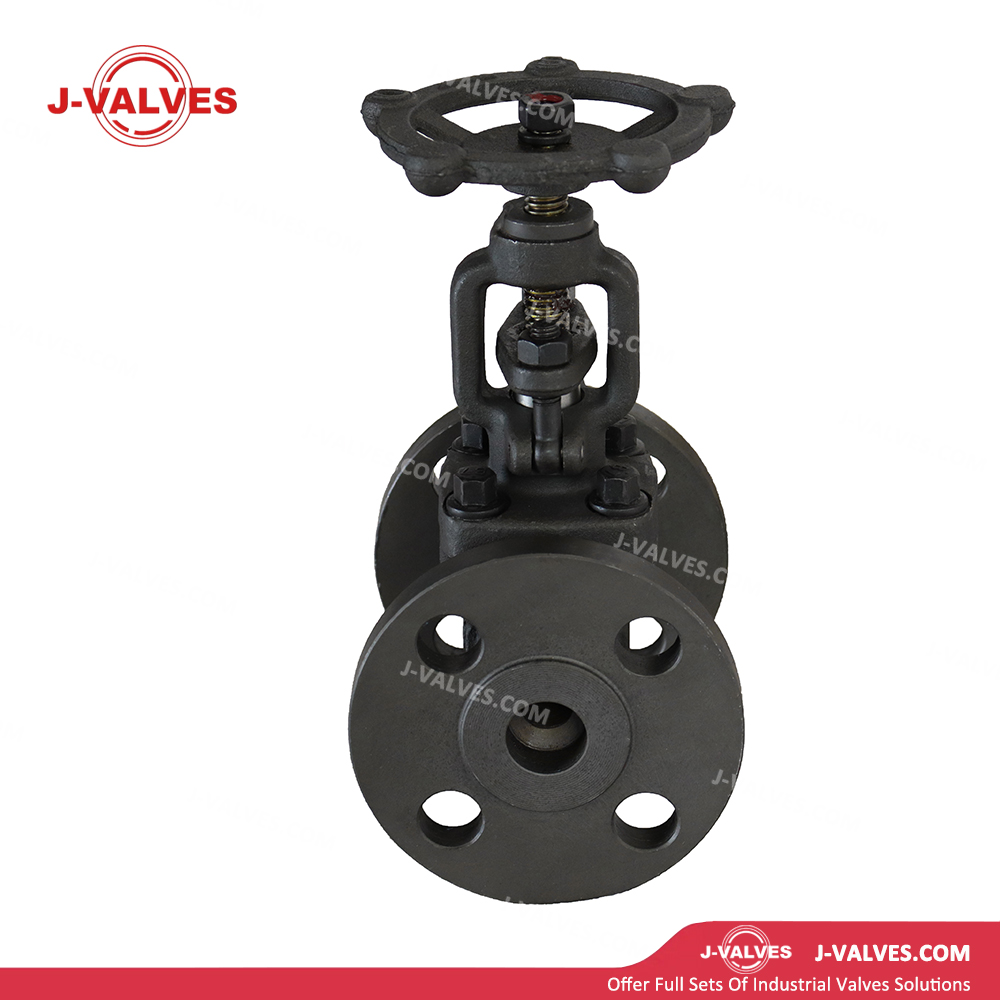

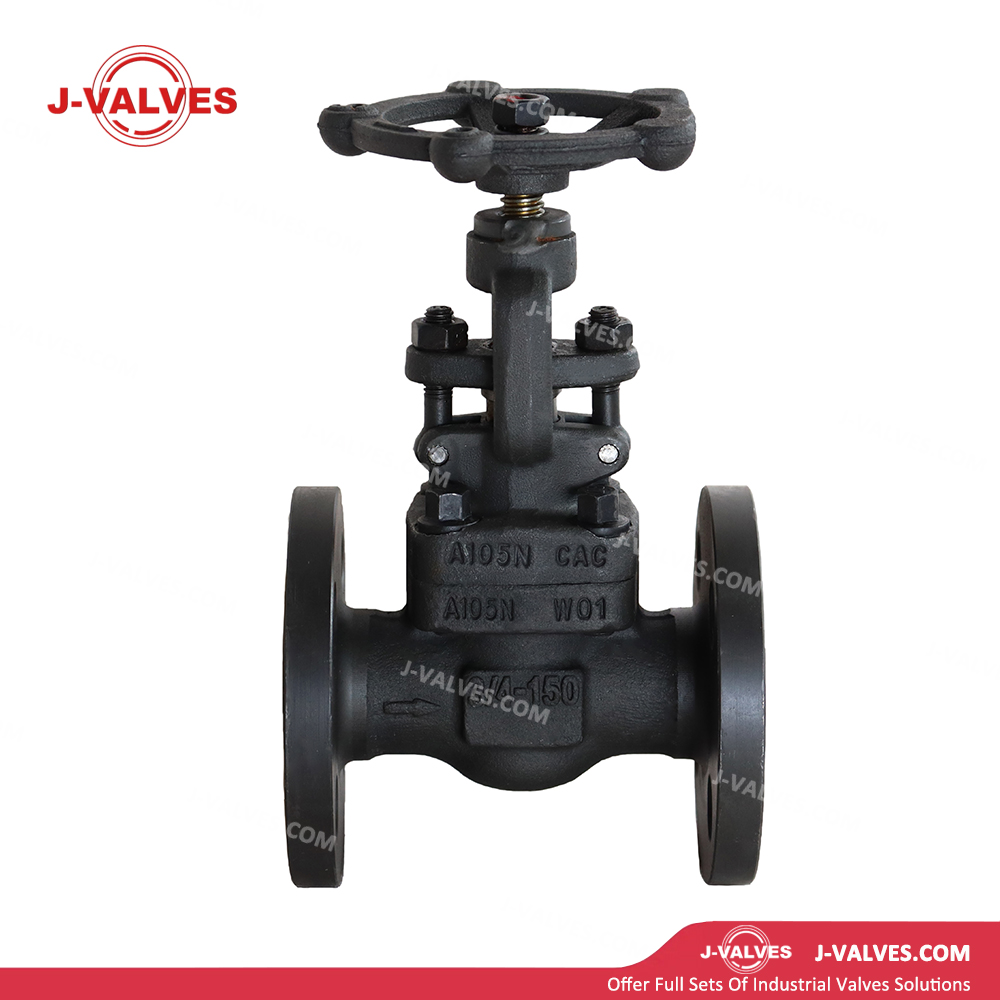

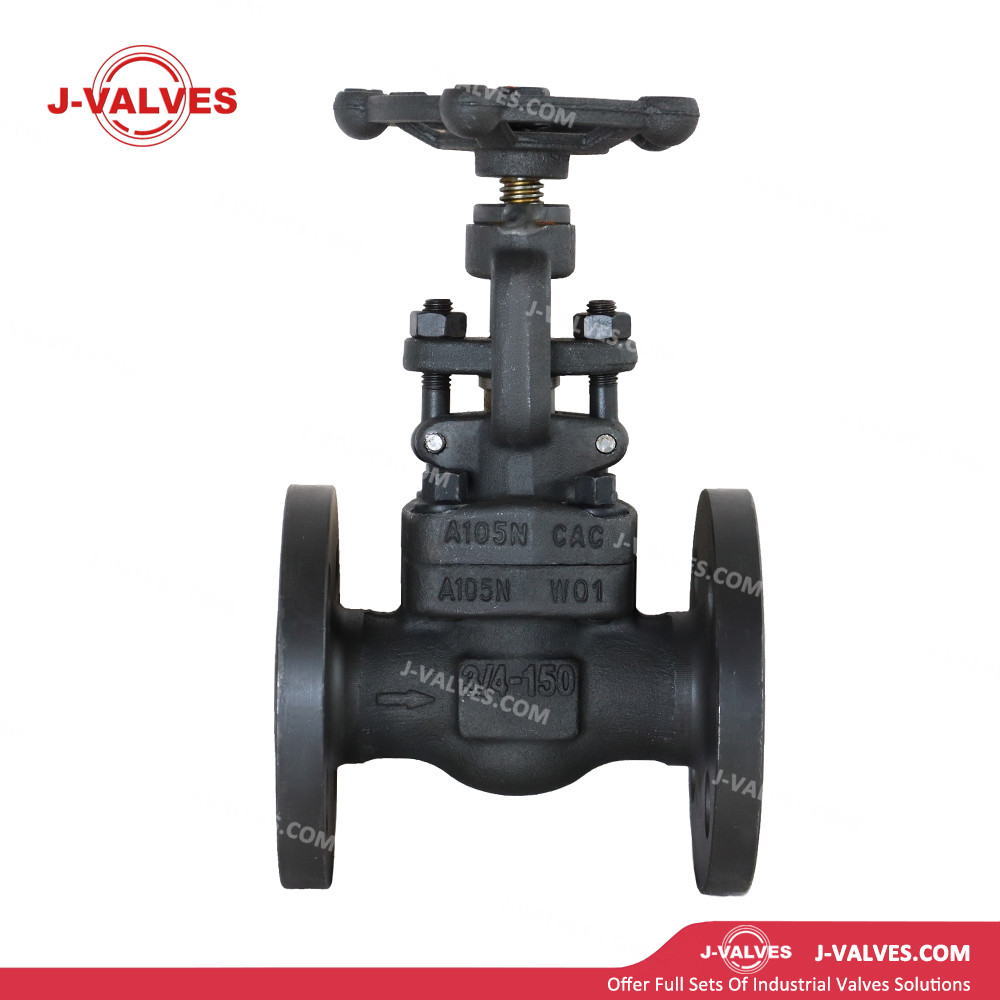

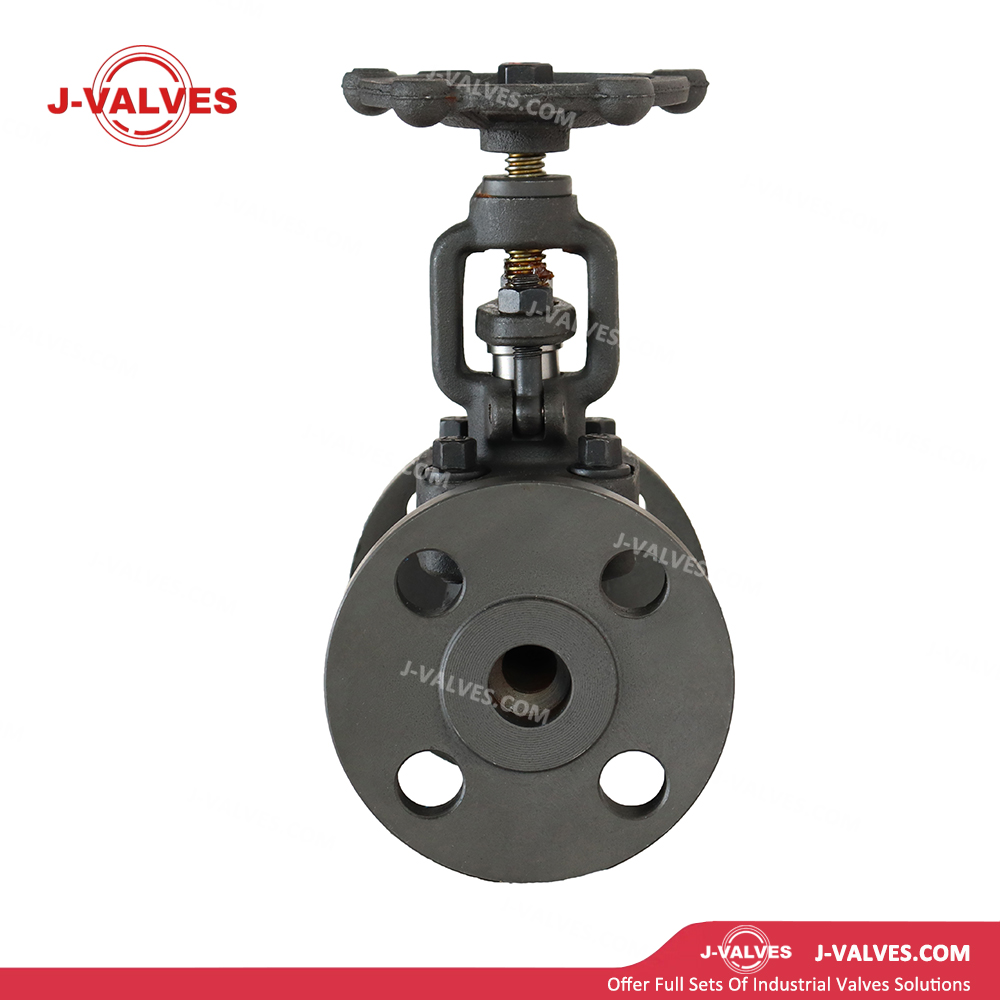

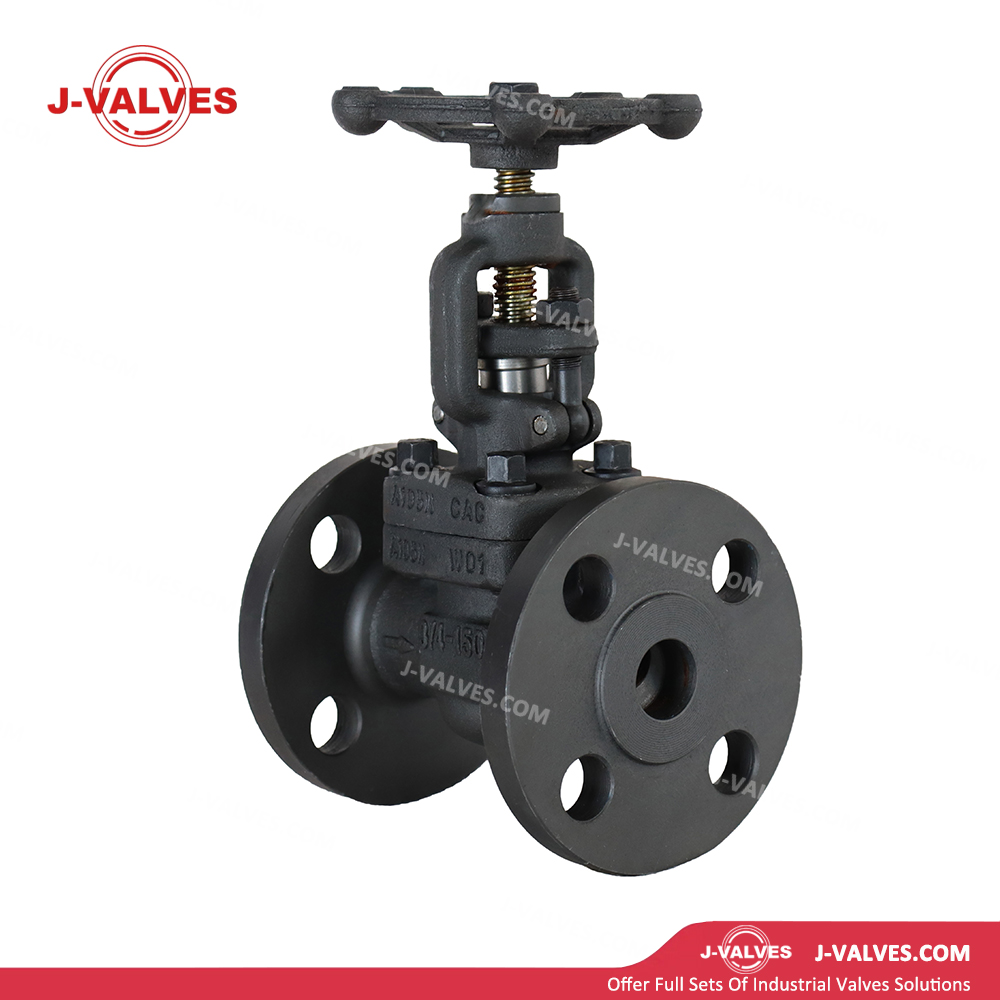

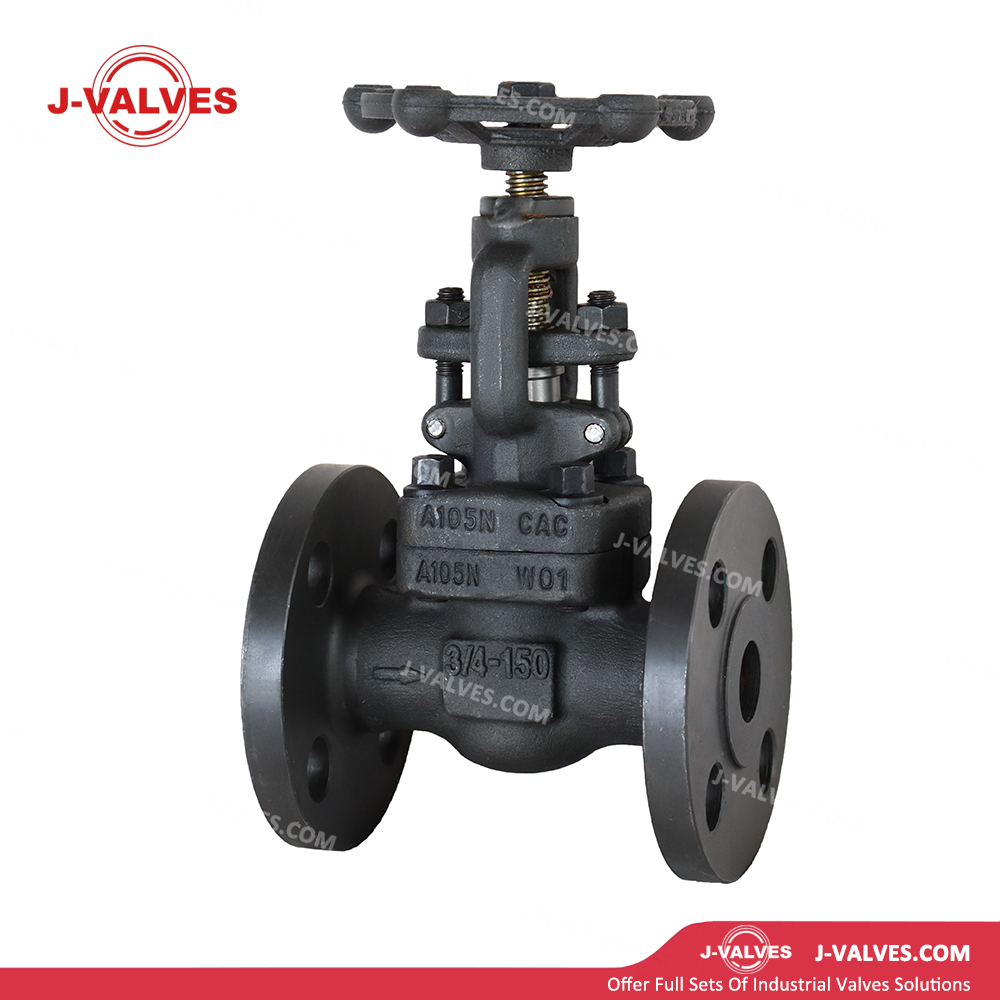

Recursos de design
Construção em aço carbono forjado: O corpo da válvula é feito de aço carbono forjado ASTM A105N. O tratamento de normalização refina os grãos, melhora a tenacidade e proporciona uma microestrutura densa com propriedades mecânicas uniformes. Sua capacidade de suportar pressão é superior à do aço fundido, tornando-o adequado para aplicações de alta pressão e pequenos furos e condições críticas de serviço.
Estrutura da válvula globo direta: A passagem do fluxo do corpo apresenta um design em forma de S ou angular. O disco se move verticalmente ao longo da linha central da sede, resultando em cursos curtos de abertura/fechamento e desgaste mínimo da superfície de vedação, ideal para operação frequente e controle preciso de aceleração.
Vedação do disco e da sede: O disco é substituível. As superfícies de vedação são revestidas com liga Stellite ou tratadas com endurecimento corporal, proporcionando excelente resistência à erosão e ao desgaste, mantendo uma vedação confiável após ciclos repetidos.
Conexão do Flange: Os flanges RF (Raised Face) são aplicados de acordo com ASME B16.5, Classe 150 (PN20). Oferece alta compatibilidade de instalação e fácil conexão a sistemas de tubulação padrão.
Sistema de vedação da gaxeta: Utiliza-se gaxeta multicamada de PTFE, grafite flexível ou trançada, com seguidor de gaxeta para força de compressão ajustável. Isto garante a estanqueidade a longo prazo na haste e a gaxeta pode ser substituída on-line.
Operação do volante: Mecanismo de volante padrão, sentido horário para fechar, sentido anti-horário para abrir. Possui torque operacional moderado e indicação visual da posição da válvula, adequado para ajustes locais frequentes.
Compacto e leve: A estrutura de aço forjado de pequeno diâmetro de 3/4 pol. garante tamanho compacto e peso leve, facilitando a instalação em painéis de instrumentos, equipamentos montados em skids e layouts de tubulação densos com espaço limitado.
Parâmetros técnicos
Diâmetro nominal: 3/4' (DN20)
Classe de pressão: Classe 150 (PN20)
Faixa de temperatura: -29 ℃ a +425 ℃
Corpo/Capô: Aço carbono forjado ASTM A105N (normalizado)
Disco: A105N com revestimento Stellite ou aço inoxidável 13Cr
Assento: A105N com revestimento duro Stellite ou corpo endurecido
Haste: aço inoxidável 410/420 ou aço inoxidável endurecido por precipitação 17-4PH
Embalagem: Grafite flexível, PTFE, grafite trançado
Junta: Junta em espiral (anel interno e externo), junta composta de grafite
Conexão final: Flangeada (RF, ASME B16.5)
Operação: Volante (padrão), redutor opcional, atuador pneumático ou elétrico
Padrão de Projeto: ASME B16.34, API 602
Padrão de inspeção e teste: API 598
Dimensão presencial: ASME B16.10
Aplicações
Indústria de Petróleo e Gás: Usado em linhas de instrumentos, sistemas de amostragem, linhas de injeção de produtos químicos, sistemas de purga e alívio de pressão em cabeças de poços, estações de coleta e plantas de processamento para controle preciso de fluxo e fechamento confiável.
Indústria Química: Adequado para regulação de fluxo, controle de bypass, pontos de ventilação e amostragem em tubulações de processo, manuseio de meios químicos em geral e fluidos de hidrocarbonetos.
Indústria de Energia: Aplicado em tubulações de instrumentos, amostragem de vapor, sistemas de drenagem e linhas de processo auxiliares em usinas termelétricas e usinas nucleares.
Construção Naval e Engenharia Offshore: Utilizado para controle de tubulações de óleo combustível, óleo lubrificante, água de resfriamento e sistemas de ar comprimido em embarcações, atendendo aos requisitos da sociedade classificadora.
Indústria Geral: Adequado para estrangulamento, controle liga/desliga e isolamento confiável de água, óleo, gás, vapor e outros meios.
Vantagens e Valores
Excelente regulação precisa: A característica de fluxo linear das válvulas globo permite um controle fino do fluxo mesmo em aberturas pequenas, superando a mesma porcentagem característica das válvulas esfera, especialmente para aplicações de estrangulamento.
Vedação confiável e fechamento hermético: A vedação metal-metal ou macia entre o disco e a sede garante um desempenho de vedação estável após operação repetida, com taxa de vazamento atingindo vazamento zero API 598 ou taxa ISO 5208 A/B.
Excelente resistência à pressão do aço forjado: O aço forjado A105N apresenta uma estrutura densa e livre de defeitos de fundição. Com maior tenacidade após a normalização, ela proporciona altas margens de segurança em serviços de alta pressão em pequenos furos e vida útil mais longa do que as válvulas de aço fundido.
Operação intuitiva e fácil manutenção: A operação do volante permite uma indicação clara da posição. A caixa de empanque pode ser apertada ou reembalada online; os discos e assentos são substituíveis individualmente, reduzindo os custos do ciclo de vida.
Instalação flexível e padronizada: As extremidades flangeadas são totalmente compatíveis com tubulações padrão. O tamanho pequeno de 3/4' permite uma disposição densa, ideal para painéis de instrumentos, skids e áreas com espaço limitado.
Direção do fluxo para proteção de vedação: O projeto de fluxo de baixa entrada e alta saída usa pressão média para auxiliar na vedação, reduzindo o torque de fechamento e evitando a erosão direta das superfícies de vedação pelo fluido de alta velocidade.
Notável custo-benefício: A construção em aço forjado garante custos de fabricação controláveis para válvulas de pequeno diâmetro. A classificação Classe 150 cobre a maioria das aplicações de média e baixa pressão, proporcionando melhor desempenho de custo do que produtos de aço inoxidável e de classe de alta pressão.
