Como combinar a pressão das válvulas de bola de flange flutuantes que variam de PN16 a PN100 com a pressão do seu sistema

Entendendo válvulas de esfera flutuantes flutuantes

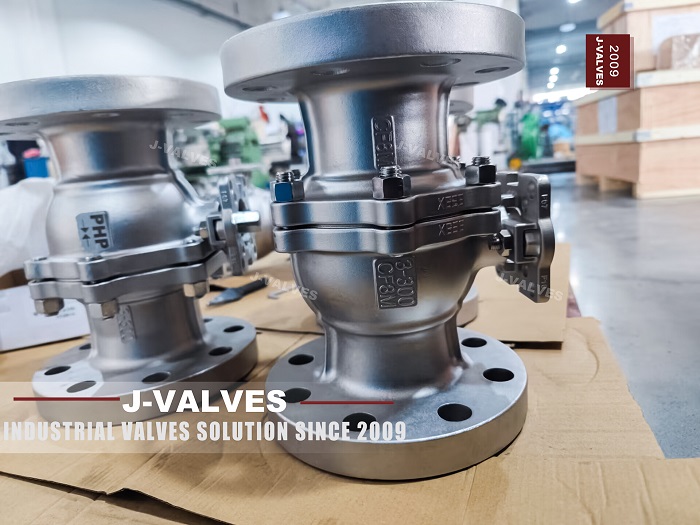

As válvulas de esferas flutuantes flutuantes são um tipo de válvula de esfera projetada com um mecanismo de bola flutuante. A bola pode se mover um pouco dentro do corpo da válvula, fornecendo melhor desempenho de vedação e compensando qualquer desalinhamento no sistema de tubulação. Essas válvulas são amplamente utilizadas em indústrias como petróleo e gás, processamento químico, tratamento de água e muito mais. Eles são conhecidos por sua durabilidade, confiabilidade e capacidade de lidar com altas pressões e temperaturas.

Principais componentes das válvulas de esferas flutuantes flutuantes

• Corpo da válvula: a estrutura principal que abriga todos os componentes internos.

• Bola flutuante: o elemento esférico que controla o fluxo do fluido. Ele pode se mover um pouco dentro do corpo da válvula para manter o contato com as vedações.

• ASSANTOS: Os elementos de vedação que fornecem uma vedação apertada contra a bola.

• Haste: o componente que conecta a bola ao atuador externo ou da alça.

• Flanges: os pontos de conexão que permitem que a válvula seja aparafusada ao sistema de tubulação.

Classificações de pressão: PN16 a PN100

A classificação de pressão de uma válvula indica a pressão máxima que ela pode suportar com segurança a uma temperatura especificada. As válvulas de esferas flutuantes flutuantes estão disponíveis em várias classificações de pressão, comumente denotadas como classificações de PN (pressão nominal). As classificações de PN variam de PN16 a PN100, com cada classificação correspondente a uma pressão de trabalho máxima permitida específica (MAWP).

Classificações comuns de PN e seu MAWP correspondente

• PN16: Pressão de trabalho máxima permitida (MAWP) de 16 bar (232 psi)

• PN25: MAWP de 25 bar (363 psi)

• PN40: MAWP de 40 bar (580 psi)

• PN64: MAWP de 64 bar (928 psi)

• PN100: MAWP de 100 bar (1450 psi)

Pressão da válvula correspondente à pressão do sistema

Para garantir a operação segura e eficiente do seu sistema, é crucial selecionar uma válvula de esfera flangeada flutuante com uma classificação de pressão que corresponda ou exceda a pressão operacional do sistema. Aqui estão algumas etapas para ajudá -lo a fazer a seleção certa:

1. Determine a pressão operacional do sistema

A primeira etapa é identificar a pressão operacional máxima do seu sistema. Normalmente, essas informações podem ser encontradas na documentação de design do sistema ou consultando o designer do sistema. Certifique -se de considerar quaisquer surtos de pressão ou picos que possam ocorrer durante a operação.

2. Selecione a classificação PN apropriada

Depois de determinar a pressão de operação do sistema, selecione uma válvula de esfera flutuada flutuante com uma classificação PN igual ou superior à pressão de operação máxima do sistema. Por exemplo, se o seu sistema operar a uma pressão máxima de 30 bar, uma válvula com uma classificação PN40 (40 bar MAWP) seria adequada.

3. Considere fatores de segurança

Geralmente, é recomendável selecionar uma válvula com uma classificação PN que fornece uma margem de segurança acima da pressão operacional do sistema. Isso garante que a válvula possa lidar com quaisquer surtos de pressão inesperados sem comprometer a segurança. Uma prática comum é selecionar uma válvula com uma classificação PN com pelo menos 20% maior que a pressão de operação máxima do sistema.

4. Verifique a compatibilidade da temperatura

Além da pressão, é essencial garantir que o material da válvula e as vedações sejam compatíveis com a temperatura operacional do seu sistema. Diferentes materiais têm variações de temperatura variadas, por isso é crucial selecionar uma válvula que possa suportar a temperatura operacional do sistema.
