Otimização estrutural de filtros do tipo Y: Selecionando B62 C83600 ou S32760 para mídia de alta corrosão

Compreendendo filtros do tipo Y.

Estrutura e função

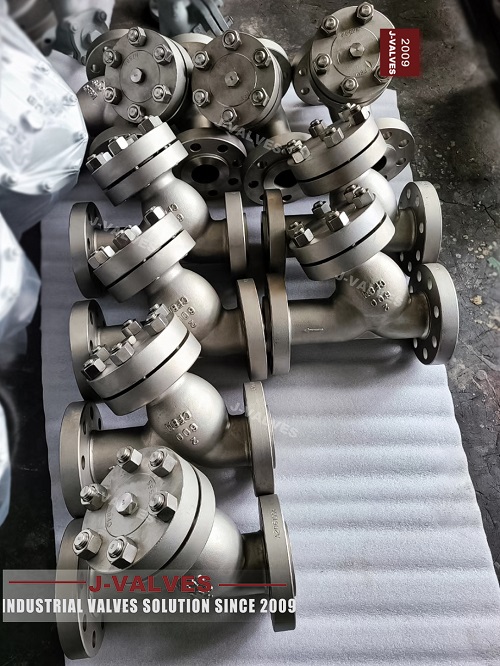

Os filtros do tipo Y são projetados para remover partículas e impurezas sólidas de fluxos de fluido, protegendo equipamentos críticos, como bombas, compressores e medidores de fluxo. Eles consistem em um corpo cilíndrico, uma cesta de filtro em forma de Y e conexões para os tubos de entrada e saída. A cesta do filtro é tipicamente feita de metal ou malha perfurada, permitindo que o fluido passasse enquanto prende as partículas sólidas.

Componentes -chave

• Corpo: a estrutura principal que abriga a cesta do filtro e se conecta ao oleoduto.

• Cesta do filtro: o elemento de filtragem que prende partículas sólidas.

• Conexões: flanges ou conexões rosqueadas para facilitar a instalação e a manutenção.

B62 C83600: Características e aplicações

Composição e propriedades

O B62 C83600, também conhecido como Bronze de Lata, é uma liga composta principalmente por cobre e estanho, com pequenas quantidades de zinco e chumbo. Esta liga oferece excelentes propriedades mecânicas e resistência à corrosão, tornando -a adequada para várias aplicações industriais.

• Propriedades mecânicas: alta resistência à tração (300-400 MPa) e boa ductilidade.

• Resistência à corrosão: excelente resistência à corrosão em ambientes como água do mar, água salgada e ácidos fracos.

Aplicações

• Indústria marinha: usado na construção naval para componentes expostos à água do mar, como hélices e bombas.

• Processamento químico: Adequado para aplicações que envolvam ácidos fracos e álcalis.

• Engenharia mecânica: usada para rolamentos de fabricação, engrenagens e outros componentes de alto desgaste.

S32760: Características e aplicações

Composição e propriedades

S32760 é um aço inoxidável super duplex conhecido por sua resistência de alta resistência e corrosão superior. Ele contém uma mistura equilibrada de fases austeníticas e ferríticas, proporcionando uma excelente resistência à corrosão de picadas e fendas.

• Propriedades mecânicas: alta resistência à tração (até 800 MPa) e excelente resistência à fadiga.

• Resistência à corrosão: resistência superior ao estresse induzido por cloreto, rachaduras e corrosão.

Aplicações

• Indústria de petróleo e gás: usado em oleodutos, tanques de armazenamento e equipamentos de processamento expostos a fluidos corrosivos.

• Processamento químico: adequado para lidar com produtos químicos agressivos, como ácido sulfúrico e ácido clorídrico.

• Aplicações marítimas: usadas em plataformas offshore e equipamentos marítimos, onde é necessária alta resistência à corrosão.

Otimização estrutural para filtros do tipo Y

Seleção de material

Ao otimizar a estrutura dos filtros do tipo Y para meios de alta corrosão, a escolha do material é crítica. B62 C83600 e S32760 oferecem vantagens diferentes:

• B62 C83600: fornece excelente resistência à corrosão em ambientes com ácidos fracos e água do mar. É econômico e fácil de usar, tornando-o adequado para aplicações onde essas condições são predominantes.

• S32760: oferece resistência superior ao estresse induzido por cloreto, rachaduras e corrosão ao estresse, tornando-o ideal para ambientes mais agressivos, como aqueles que envolvem ácidos fortes e altas concentrações de cloreto.

Considerações de design

• Projeto da cesta: a cesta do filtro deve ser projetada para maximizar a eficiência da filtração e minimizar a queda de pressão. B62 C83600 e S32760 podem ser usados ​​para criar cestas robustas e duráveis.

• Construção do corpo: o corpo do filtro do tipo Y deve ser projetado para suportar as pressões operacionais e as temperaturas do sistema. O S32760 é preferido para aplicações de alta pressão e alta temperatura devido às suas propriedades mecânicas superiores.

• Conexões: flanges e outras conexões devem ser projetadas para garantir uma instalação segura e sem vazamentos. Ambos os materiais podem ser usados ​​para conexões, mas o S32760 pode ser preferido por sua maior resistência de resistência e corrosão.

Análise comparativa

Resistência à corrosão

• B62 C83600: Excelente resistência a ácidos fracos, álcalis e água do mar.

• S32760: Resistência superior ao estresse induzido por cloreto Rachamento e corrosão ao estresse, tornando-o adequado para ambientes mais agressivos.

Propriedades mecânicas

• B62 C83600: alta resistência à tração (300-400 MPa) e boa ductilidade.

• S32760: maior resistência à tração (até 800 MPa) e excelente resistência à fadiga.
