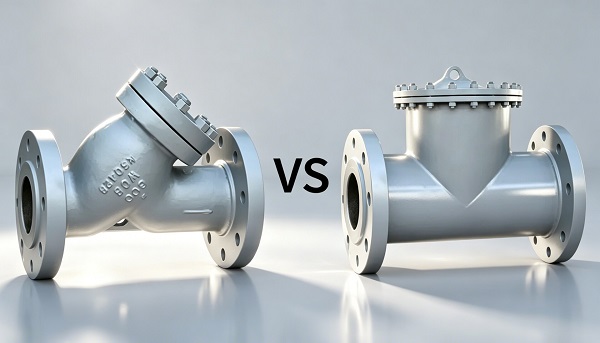

Filtros tipo Y versus filtros T: vantagens e limitações

Em sistemas de fluidos industriais e comerciais, os filtros desempenham um papel crucial na proteção dos equipamentos, garantindo o bom funcionamento e evitando danos causados ​​por detritos, partículas ou contaminantes. Entre os tipos mais utilizados estão os filtros tipo Y e os filtros T (também chamados de filtros tipo cesta). Embora ambos realizem filtragem, seus projetos estruturais, aplicações e características operacionais diferem significativamente. Compreender essas diferenças é fundamental para selecionar o filtro certo para o seu sistema.

1. Visão geral dos filtros tipo Y e T

Filtros do tipo Y.

O filtro tipo Y recebe o nome de seu corpo em forma de Y , que desvia o fluxo através de uma malha ou elemento perfurado. Seu design compacto permite que seja instalado em tubulações horizontais ou verticais com requisitos mínimos de espaço. Os filtros Y são normalmente usados ​​para tubulações e sistemas menores com taxas de fluxo moderadas.

Filtros T (filtros de cesta)

Os filtros em T apresentam um corpo em forma de T com um elemento filtrante maior colocado dentro do caminho de fluxo principal. Este projeto proporciona uma maior área de filtração , tornando-os adequados para sistemas de alto fluxo ou tubulações que lidam com maiores volumes de partículas suspensas . Os filtros em T são geralmente instalados horizontalmente para permitir fácil remoção e limpeza da cesta do filtro.

2. Diferenças Estruturais

3. Vantagens

Vantagens do filtro tipo Y

• O tamanho compacto cabe em espaços apertados.

• Instalação versátil , pode ser usada na horizontal ou na vertical.

• Econômico para sistemas pequenos e médios.

• Adequado para pressões e vazões moderadas.

Vantagens do filtro T

• Alta capacidade de filtração devido ao cesto maior.

• Menor queda de pressão em altas vazões.

• Manutenção mais fácil, pois os cestos podem ser removidos sem desmontar todo o sistema.

• Ideal para grandes tubulações ou sistemas que lidam com altas cargas de detritos.

4. Limitações

Limitações do filtro tipo Y

• Área de filtração menor , o que pode levar a um entupimento mais rápido.

• Maior queda de pressão em sistemas com detritos pesados.

• Não é ideal para tubulações muito grandes ou taxas de fluxo extremamente altas.

Limitações do filtro T

• Pegada maior , exigindo mais espaço.

• Instalação principalmente horizontal , limitando a flexibilidade.

• Custo inicial mais elevado em comparação com filtros Y para sistemas pequenos.

5. Considerações de Aplicação

Ao escolher entre um filtro tipo Y e um filtro T, considere o seguinte:

1. Tamanho da tubulação e vazão: Os filtros Y são adequados para tubulações pequenas e médias, enquanto os filtros T suportam diâmetros maiores e alto fluxo.

2. Carga de detritos: Os filtros em T são melhores para tubulações com cargas pesadas de partículas devido à maior capacidade do cesto.

3. Requisitos de manutenção: Os filtros em Y podem precisar de limpeza mais frequente, enquanto os filtros em T permitem uma remoção mais fácil do cesto.

4. Restrições de espaço: Os filtros em Y são preferidos em instalações compactas onde o espaço é limitado.

5. Queda de pressão: Em sistemas de alto fluxo, os filtros T reduzem a queda de pressão em comparação com os filtros Y.

6. Conclusão

Os filtros tipo Y e T são essenciais para garantir um fluxo de fluido seguro e eficiente, mas suas diferenças estruturais determinam suas aplicações. Os filtros tipo Y são compactos, versáteis e econômicos para tubulações menores com detritos moderados. Os filtros T , com sua maior área de filtração e menor queda de pressão, são excelentes em sistemas de alto fluxo ou com muitos detritos. A seleção adequada com base nos requisitos do sistema garante desempenho ideal, manutenção reduzida e confiabilidade a longo prazo.
