Seleção de material de junta em filtros Y: PTFE, borracha, grafite

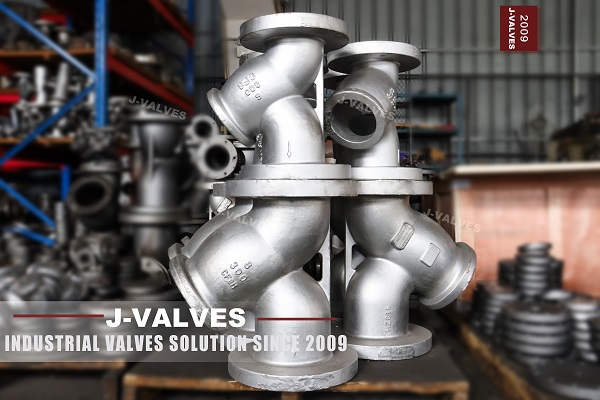

Os filtros em Y são componentes essenciais em sistemas de tubulação industrial, projetados para remover detritos e proteger bombas, válvulas e outros equipamentos . Embora muitas vezes seja dada muita atenção ao corpo e à malha do filtro, o material da junta é igualmente importante para garantir um desempenho livre de vazamentos, compatibilidade química e durabilidade a longo prazo. A escolha do material de vedação correto – PTFE, borracha ou grafite – pode impactar significativamente a confiabilidade do sistema e os requisitos de manutenção.

1. Papel das juntas nos filtros Y

As juntas fornecem uma vedação hermética entre o corpo do filtro e a tampa , evitando vazamento de fluido sob pressão operacional e condições de temperatura. A junta deve acomodar:

• Flutuações de pressão

• Expansão térmica

• Exposição química

• Vibração e estresse mecânico

A não seleção de uma junta apropriada pode causar vazamentos, tempo de inatividade ou até mesmo danos ao equipamento.

2. Juntas de PTFE: Resistência Química e Alta Pureza

Propriedades

• Excepcional resistência química a ácidos, bases e solventes.

• Tolerância a altas temperaturas , normalmente até 260°C.

• Baixa fricção e superfície antiaderente.

Vantagens

• Ideal para aplicações de fluidos corrosivos , como processamento químico ou sistemas farmacêuticos.

• Não reativo, evitando a contaminação de fluidos sensíveis.

• Excelente desempenho de vedação sob pressões moderadas.

Limitações

• Elasticidade limitada em comparação com a borracha, exigindo alinhamento preciso do flange.

• Não é ideal para sistemas de alta pressão onde pode ocorrer deformação da junta.

Aplicações típicas

• Plantas químicas que lidam com fluidos agressivos

• Processos de alimentos e bebidas que exigem vedação sanitária

• Pipelines farmacêuticos

3. Juntas de Borracha: Flexibilidade e Resiliência

Propriedades

• Feito de materiais como EPDM, NBR ou Viton , cada um oferecendo resistência química e térmica exclusiva.

• Excelente elasticidade , permitindo que a junta se adapte às irregularidades do flange.

• Amortecimento eficaz de vibrações.

Vantagens

• Fornece vedação hermética sob pressões moderadas.

• Fácil de instalar e substituir.

• Econômico para aplicações industriais padrão.

Limitações

• Resistência química e à temperatura limitada em comparação com PTFE e grafite.

• Pode degradar-se com o tempo quando exposto a produtos químicos agressivos ou luz UV.

Aplicações típicas

• Estações de tratamento de água

• Sistemas HVAC

• Oleodutos e gasodutos de baixa pressão

4. Juntas de grafite: desempenho em alta temperatura e alta pressão

Propriedades

• Excelente resistência térmica , até 500°C.

• Pode suportar aplicações de alta pressão .

• Compatível com muitos produtos químicos, embora seja necessária uma seleção cuidadosa para oxidantes fortes.

Vantagens

• Mantém a integridade estrutural sob condições extremas.

• Bom para vapor, óleo em alta temperatura e sistemas de fluidos agressivos.

• Compressível e resiliente, proporcionando vedação confiável por longos períodos.

Limitações

• Mais caro que borracha e PTFE.

• Requer manuseio cuidadoso durante a instalação para evitar danos.

Aplicações típicas

• Sistemas de vapor e caldeiras

• Plantas petroquímicas e de refino de petróleo

• Tubulações de fluidos de processo de alta temperatura

5. Fatores a serem considerados ao selecionar uma junta

Ao escolher uma junta para um filtro em Y , considere o seguinte:

1. Temperatura operacional – PTFE até 260°C, grafite até 500°C, borracha normalmente 100–200°C dependendo do tipo.

2. Compatibilidade com fluidos – Verifique as tabelas de resistência química de cada material.

3. Classificação de pressão – Grafite e PTFE suportam pressões mais altas do que a maioria das juntas de borracha.

4. Frequência de manutenção – A borracha é mais fácil de substituir, enquanto o grafite e o PTFE duram mais em condições exigentes.

5. Criticidade do sistema – Sistemas de alto valor podem se beneficiar de juntas de PTFE ou grafite para reduzir o risco de vazamentos.

6. Conclusão

A seleção do material de vedação adequado para filtros em Y não é apenas uma questão de compatibilidade – ela afeta diretamente a segurança, a eficiência e os custos de manutenção do sistema.

• As juntas de PTFE são excelentes em resistência química e aplicações sensíveis à pureza.

• As juntas de borracha oferecem flexibilidade, economia e facilidade de instalação.

• As juntas de grafite proporcionam durabilidade sob condições de alta temperatura e alta pressão.

Ao avaliar as condições operacionais e as propriedades do fluido, os engenheiros podem garantir uma vedação confiável e prolongar a vida útil dos filtros em Y , protegendo, em última análise, todo o sistema de fluido.
