Classificação de pressão e otimização de fluxo em filtros Y

Os filtros em Y são um componente crítico em sistemas de fluidos industriais, fornecendo filtragem eficaz para proteger bombas, válvulas e outros equipamentos a jusante contra detritos e contaminação por partículas. Para garantir o desempenho ideal do sistema, os engenheiros devem considerar cuidadosamente a classificação de pressão do filtro Y e seu impacto nas características do fluxo.

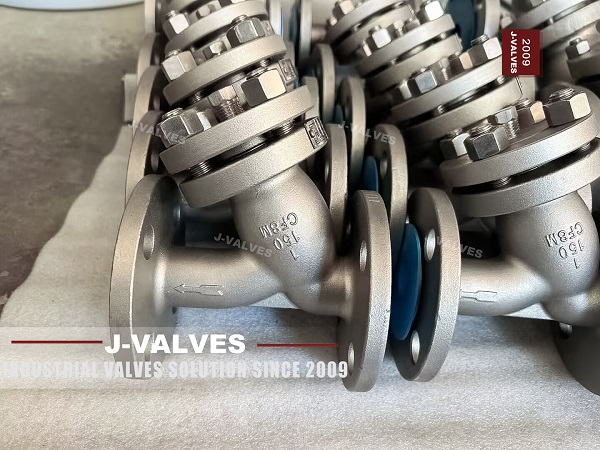

Compreendendo as classificações de pressão em filtros Y

A classificação de pressão de um filtro Y indica a pressão máxima do sistema que o filtro pode suportar com segurança sem comprometer a integridade estrutural. A seleção de um filtro Y com a classificação de pressão apropriada é crucial para evitar vazamentos, deformações ou falhas catastróficas em sistemas de tubulação industrial.

Principais fatores que influenciam a classificação de pressão:

1. Material do corpo: Os materiais comuns incluem aço inoxidável, aço carbono, bronze e ferro dúctil. Cada material tem limitações específicas de pressão e temperatura.

2. Padrão de projeto: Os padrões ANSI B16.34, ASME B31.3 e API definem classificações de pressão para diferentes materiais e tipos de conexão.

3. Temperatura operacional: Temperaturas elevadas reduzem a resistência do material, necessitando de redução da capacidade de pressão.

4. Tipo de conexão: Filtros em Y flangeados, rosqueados e soldados têm diferentes tolerâncias de pressão.

Exemplo: Um filtro Y de aço carbono com uma conexão flangeada Classe 300 pode normalmente suportar 740 psi a 100°F, mas requer redução de capacidade em temperaturas mais altas de acordo com os padrões ANSI.

Otimização de fluxo em filtros Y

Embora a classificação de pressão garanta a segurança, a otimização do fluxo é essencial para manter a eficiência do sistema. A seleção inadequada do filtro pode causar queda excessiva de pressão, reduzir a eficiência da bomba ou criar fluxo turbulento que danifica o equipamento a jusante.

1. Dimensionamento do filtro

• O dimensionamento correto garante queda mínima de pressão enquanto captura detritos de maneira eficaz.

• Filtros superdimensionados podem causar turbulência desnecessária, enquanto filtros subdimensionados podem entupir rapidamente, aumentando a frequência de manutenção.

• O dimensionamento é baseado na vazão (GPM) e no diâmetro do tubo , seguindo as recomendações do fabricante e os padrões da indústria.

2. Seleção de malha

• Malha grossa (malha 10–40): Adequado para partículas grandes e sistemas de baixa queda de pressão.

• Malha Fina (malha 100–400): Captura detritos menores, mas pode causar maior queda de pressão se o fluxo for alto.

• Consideração do material: A malha de aço inoxidável é preferida para resistência química, enquanto Monel ou ligas de níquel são usadas em aplicações corrosivas.

3. Orientação de Fluxo

• Os filtros em Y devem ser instalados com a perna do filtro apontando para baixo em tubulações horizontais para evitar o acúmulo de detritos no caminho do fluxo principal.

• Em instalações verticais, a direção do fluxo deve garantir que o fluido passe primeiro pelo filtro, minimizando a queda de pressão e o desvio de detritos.

4. Gerenciamento de queda de pressão

• Os fabricantes fornecem curvas de queda de pressão para cada tipo de filtro, mostrando a relação entre vazão e pressão diferencial.

• O monitoramento regular do ΔP no filtro ajuda a prever entupimentos e programar a manutenção.

• O baixo ΔP garante uma operação com eficiência energética, especialmente em sistemas com altos volumes de vazão ou longos trechos de tubulação.

Considerações de manutenção para desempenho otimizado

1. Inspeção de rotina: Verifique regularmente a pressão diferencial para detectar entupimentos antes que afetem o fluxo.

2. Limpeza e substituição: Use portas de purga ou remova o elemento filtrante para limpeza, dependendo do projeto do sistema.

3. Integridade da junta e da vedação: Os sistemas de alta pressão requerem juntas e vedações compatíveis com a pressão e temperatura de operação.

4. Manuseio de detritos: Projete sistemas com válvulas de purga para reduzir o tempo de inatividade e evitar picos de pressão durante a limpeza.

Aplicações industriais

Filtros Y com classificações de pressão adequadas e otimização de fluxo são essenciais em vários setores:

• Petróleo e Gás: Proteja válvulas de controle, compressores e bombas em tubulações de alta pressão.

• Processamento Químico: Mantenha um fluxo consistente e evite contaminação em reatores e trocadores de calor.

• Geração de energia: Filtre detritos de linhas de condensado, sistemas de água de resfriamento e tubulações de água de alimentação.

• Tratamento de Água: Remova sedimentos e partículas para evitar danos às bombas e válvulas a jusante.

Conclusão

Selecionar a classificação de pressão correta e otimizar as características de fluxo em filtros Y são essenciais para operações industriais seguras e eficientes. Os engenheiros devem equilibrar a resistência do material, a tolerância à temperatura, o tamanho do filtro e a seleção da malha para garantir uma queda mínima de pressão e, ao mesmo tempo, manter uma filtragem confiável. O monitoramento e a manutenção regulares melhoram ainda mais o desempenho e a longevidade do sistema. Ao compreender estes princípios, as instalações industriais podem maximizar a eficiência, reduzir o tempo de inatividade e proteger equipamentos críticos contra danos causados ​​pela contaminação por partículas.
