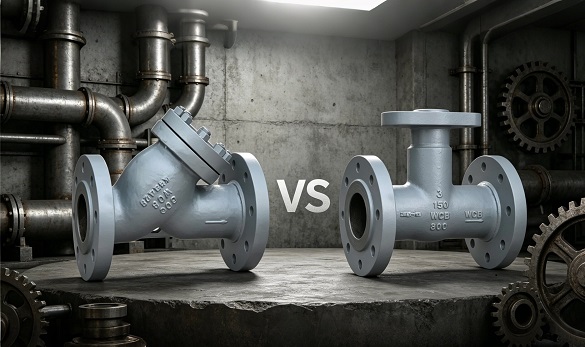

Y-Strainer Vs Basket Strainer: Qual solução de filtração é ideal para o seu sistema?

Em sistemas de fluidos industriais, proteger bombas, válvulas e outros equipamentos contra detritos e partículas é essencial para manter a eficiência do sistema e evitar tempos de inatividade dispendiosos . Dois dos dispositivos de filtragem mais comuns são os filtros em Y e os filtros de cesto. . Ambos servem ao mesmo propósito fundamental - remover sólidos de líquidos ou gases - mas diferem significativamente na aplicação , do projeto e nos requisitos de manutenção . Escolher a solução de filtragem certa é fundamental para garantir o desempenho ideal do sistema, , eficiência energética e confiabilidade do equipamento a longo prazo.

Compreendendo os filtros Y

J-VALVES Os filtros em Y são nomeados devido ao seu design em forma de Y , que permite que o fluido flua através de uma malha ou tela perfurada que captura detritos. Eles normalmente são instalados em tubulações onde o espaço é limitado e são ideais para filtração em linha de líquidos, vapor ou gases.

Principais recursos:

1. Design compacto : A configuração em forma de Y permite a instalação em espaços apertados e acomoda várias orientações de tubulação, incluindo configurações horizontais e verticais.

2. Baixa queda de pressão : Devido ao caminho de fluxo angular, os filtros Y introduzem uma queda de pressão moderada , tornando-os adequados para sistemas onde a eficiência energética é importante.

3. Tipos de tela : Os filtros em Y podem utilizar malha de aço inoxidável ou telas de metal perfuradas , proporcionando flexibilidade para filtrar diferentes tamanhos de partículas.

4. Manutenção : Os detritos se acumulam na tela do filtro e geralmente são removidos desaparafusando uma tampa , tornando a manutenção dos filtros em Y relativamente fácil em sistemas menores.

Aplicações típicas:

• Sistemas de água e esgoto : Para proteger bombas, válvulas e trocadores de calor.

• Linhas de vapor e condensado : Filtros em Y são usados ​​para evitar erosão ou danos às válvulas de controle e turbinas.

• Processamento químico : Para filtragem em pequena escala de líquidos contendo partículas menores.

Prós : Compacto, versátil, fácil de instalar, custo moderado
Contras : Capacidade limitada de detritos, limpeza mais frequente em sistemas com altas cargas de partículas

Compreendendo filtros de cesta

J-VALVES Os filtros de cesta apresentam uma câmara cilíndrica ou retangular maior com uma cesta removível que coleta detritos. Eles são normalmente instalados em tubulações ou sistemas maiores com altas vazões e cargas significativas de partículas..

Principais recursos:

1. Alta capacidade de detritos : O cesto grande permite que o filtro colete uma quantidade significativa de detritos antes que a manutenção seja necessária, reduzindo o tempo de inatividade em sistemas com forte contaminação.

2. Configuração de fluxo versátil : Os filtros de cesta geralmente são instalados verticalmente ou horizontalmente e são adequados para filtração de linha principal em grandes sistemas industriais.

3. Facilidade de limpeza : O cesto removível permite fácil limpeza ou substituição sem desconectar toda a tubulação , melhorando a eficiência da manutenção.

4. Construção Robusta : Projetado para aplicações de alta pressão e alta temperatura , geralmente feito de aço inoxidável , , aço carbono ou materiais de liga para maior durabilidade.

Aplicações típicas:

• Oleodutos e gasodutos : Para filtrar detritos e proteger bombas, compressores e turbinas.

• Plantas químicas e petroquímicas : Para fluidos corrosivos ou de alto fluxo que exigem filtração robusta.

• Geração de energia : Protege trocadores de calor, condensadores e sistemas de tubulação críticos contra danos por partículas.

Prós : Grande capacidade de detritos, durável, ideal para sistemas de alto fluxo
Contras : Maior área ocupada, maior custo inicial, instalação mais complexa em espaços pequenos

Filtro Y versus filtro de cesta: principais diferenças

Como escolher a solução de filtragem certa

1. Taxa de vazão e tamanho do sistema : Para tubulações pequenas e médias com vazão moderada, um filtro em Y geralmente é suficiente. Para sistemas de grande escala com altas vazões, os filtros tipo cesto são preferíveis.

2. Carga de detritos : Se o sistema manusear fluido com partículas pesadas , os filtros de cesto reduzem a frequência de manutenção devido à sua maior capacidade de detritos.

3. Restrições de espaço : Os filtros em Y são ideais quando o espaço de instalação é limitado . Os filtros de cesta exigem uma área maior , o que os torna mais adequados para estações de filtração centralizadas.

4. Considerações de manutenção : Os filtros em Y podem precisar de limpeza frequente em sistemas com muitos detritos. Os filtros de cesto, com seu cesto removível, podem lidar com cargas maiores de detritos e reduzir interrupções operacionais.

5. Eficiência de custos : Os filtros em Y são geralmente mais baratos no início , enquanto os filtros de cesto oferecem eficiência a longo prazo em sistemas pesados, minimizando o tempo de inatividade e a manutenção.

Conclusão

A seleção entre um filtro Y e um filtro tipo cesta depende dos requisitos específicos do seu sistema de fluidos . J-VALVES Os filtros Y são compactos, econômicos e ideais para tubulações menores ou cargas moderadas de detritos. Em contraste, os filtros de cestoJ-VALVES são mais adequados para sistemas de alto fluxo, com muitos detritos ou de alta pressão devido à sua grande capacidade e durabilidade.

Para projetistas e engenheiros de sistemas, compreender essas diferenças é essencial para proteger os equipamentos , , reduzir os custos de manutenção e garantir a eficiência operacional a longo prazo . Avaliar sua vazão, carga de detritos, restrições de espaço e prioridades de manutenção orientará a escolha certa para sua solução de filtração.
