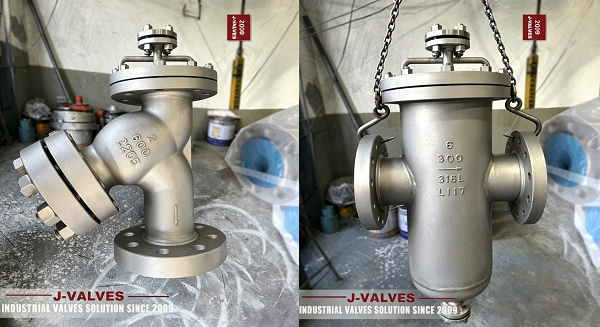

Os filtros são componentes essenciais em sistemas de tubulação industrial, projetados para proteger bombas, válvulas e equipamentos a jusante contra detritos e contaminação por partículas. Entre os filtros mais utilizados estão os filtros em Y e os filtros de cesto . Embora ambos realizem filtragem, seu projeto estrutural, características de fluxo, requisitos de manutenção e vantagens operacionais diferem significativamente. Compreender essas diferenças é crucial para que os engenheiros selecionem o filtro ideal para aplicações específicas.
Design do Corpo: Corpo compacto em forma de Y , ideal para instalações com espaço limitado.
Elemento Filtrante: Tela perfurada ou de malha localizada diagonalmente à tubulação, removível para limpeza.
Flexibilidade de instalação: Pode ser instalado horizontalmente ou verticalmente , dependendo da direção do fluxo.
Caminho do Fluxo: Ligeiramente inclinado através do filtro, o que pode aumentar a queda de pressão sob alta carga de detritos.
Design do corpo: Corpo maior em forma de T ou reto, acomodando uma tela tipo cesta.
Elemento Filtrante: Cesto removível com grande área de filtração , reduzindo entupimentos e perda de pressão.
Instalação: Normalmente instalado horizontalmente para facilitar a remoção do cesto.
Caminho de fluxo: Design direto, permitindo fluxo suave e turbulência mínima.
Filtros Y : O design compacto resulta em queda de pressão moderada , adequado para tubulações de pequeno a médio porte.
Filtros de cesto : A grande área de filtração reduz a resistência ao fluxo e minimiza a queda de pressão , especialmente em sistemas de alto fluxo.
Filtros Y : Telas menores entupem mais rapidamente, exigindo manutenção mais frequente , mas são mais fáceis de limpar em espaços apertados.
Filtros de cesto : Cestos maiores permitem limpezas menos frequentes , garantindo operação contínua com tempo de inatividade mínimo.
Filtros Y : Adequados para cargas de partículas baixas a moderadas.
Filtros de cesta : podem lidar com altas cargas de detritos , tornando-os ideais para fluidos industriais, oleodutos e processos químicos.
Filtros Y : Podem ser usados em tubulações horizontais e verticais.
Filtros de cesto : Normalmente requerem instalação horizontal devido a considerações de remoção do cesto.
Recurso | Y-Strainner | Filtro de cesta |
|---|---|---|
Área de Filtragem | Pequeno | Grande |
Queda de pressão | Moderado | Baixo |
Frequência de manutenção | Alto | Baixo |
Caminho de fluxo | Angular | Direto |
Capacidade de detritos | Baixo a moderado | Alto |
Instalação | Horizontal/Vertical | Principalmente horizontais |
Aplicações ideais | Pequenas tubulações, HVAC, tratamento de água | Dutos industriais, de petróleo e gás e químicos de alto fluxo |
Filtros Y : Adequados para tubulações menores, vazões moderadas e instalações com espaço limitado . Ideal para proteger equipamentos sensíveis em HVAC, tratamento de água e sistemas de óleo de baixo fluxo.
Filtros de cesta : Recomendados para tubulações de alta capacidade, fluidos com alto teor de detritos e aplicações industriais onde a eficiência energética e os intervalos de manutenção são críticos.
Impacto da queda de pressão: Os filtros tipo cesta normalmente oferecem menor perda de energia , reduzindo a carga de trabalho da bomba em sistemas de grande escala.
Continuidade do Fluxo: A maior área de filtração nos filtros de cesto mantém o fluxo constante , evitando o desgaste relacionado à turbulência.
Tempo de inatividade para manutenção: A frequência de limpeza reduzida melhora o tempo de atividade do sistema e a eficiência operacional.
Tanto os filtros em Y quanto os filtros de cesto fornecem filtragem essencial em sistemas industriais, mas suas vantagens estruturais e operacionais diferem.
Filtros Y : Compactos, flexíveis e econômicos para fluxo baixo a médio e cargas de partículas.
Filtros de cesta : Maior capacidade, menor queda de pressão e ideais para tubulações de alto fluxo e com muitos detritos , oferecendo maior eficiência energética e intervalos de manutenção.
A compreensão dessas diferenças garante a seleção ideal do filtro , melhorando a confiabilidade do sistema, a eficiência energética e o desempenho operacional a longo prazo.
