Flangeado vs. Válvulas de esfera de extremidade soldada: uma análise comparativa de vantagens e desvantagens

Válvulas de esfera finais flangeadas

Design e operação

• Projeto de flange: As válvulas de esfera de extremidade flangeadas apresentam flanges nas duas extremidades, permitindo fácil instalação e remoção sem a necessidade de cortar ou soldar tubos. Esse design garante uma conexão segura e minimiza o risco de vazamentos.

• Operação: A válvula de esfera opera com um mecanismo de quarto de volta, fornecendo desligamento rápido e confiável. O design do flange permite fácil acesso para manutenção e inspeção.

Vantagens

• Facilidade de instalação: As válvulas flangeadas são relativamente fáceis de instalar e podem ser feitas sem ferramentas especializadas.

• Acessibilidade: as conexões flangeadas fornecem fácil acesso para manutenção e inspeção, reduzindo o tempo de inatividade.

• Prevenção de vazamentos: o design do flange fornece um selo seguro, minimizando o risco de vazamentos.

• Flexibilidade: As válvulas flangeadas podem ser facilmente substituídas ou reparadas sem a necessidade de cortar ou soldar tubos.

Desvantagens

• Requisitos de espaço: as conexões flangeadas requerem espaço adicional para os flanges, que podem não estar disponíveis em todas as instalações.

• Complexidade: o design é um pouco mais complexo, o que pode aumentar os custos de fabricação e manutenção.

• Peso: As válvulas flangeadas geralmente são mais pesadas que as válvulas soldadas, o que pode ser uma consideração em certas aplicações.

Aplicações

• Petróleo e gás: As válvulas de bola flangeada são comumente usadas em oleodutos e gasodutos, onde a confiabilidade e a facilidade de manutenção são críticas.

• Processamento químico: essas válvulas também são usadas em plantas de processamento químico, onde são necessárias manutenção e inspeção frequentes.

• Tratamento de água: As válvulas de esferas flangeadas são ideais para estações de tratamento de água, onde o fácil acesso para manutenção é crucial.

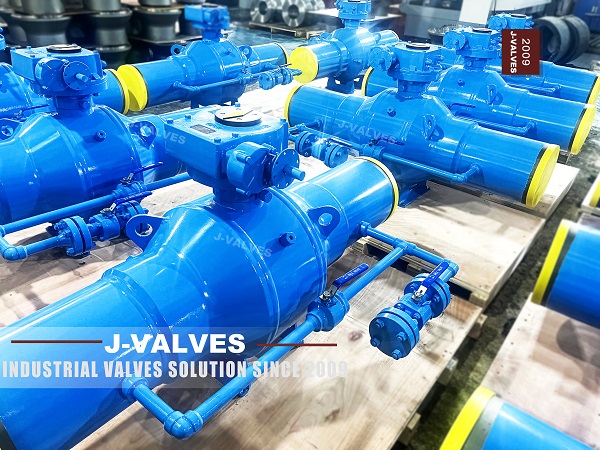

Válvulas de esfera de extremidade soldadas

Design e operação

• Design soldado: As válvulas de esfera de extremidade soldadas apresentam conexões soldadas nas duas extremidades, fornecendo uma ligação permanente e segura com o sistema de tubulação. Esse design elimina a necessidade de flanges, reduzindo o tamanho e o peso gerais da válvula.

• Operação: A válvula de esfera opera com um mecanismo de quarto de volta, fornecendo desligamento rápido e confiável. O design soldado garante uma conexão forte e durável.

Vantagens

• Força e durabilidade: as conexões soldadas fornecem uma ligação forte e durável, adequada para aplicações de alta pressão e alta temperatura.

• Tamanho e peso reduzidos: a ausência de flanges reduz o tamanho e o peso gerais da válvula, tornando-o adequado para aplicações com restrição de espaço.

• Prevenção de vazamentos: as conexões soldadas eliminam possíveis pontos de vazamento, garantindo um selo seguro.

• Centro-efetivo: As válvulas soldadas geralmente são mais econômicas devido ao design mais simples e aos requisitos de material reduzido.

Desvantagens

• Complexidade da instalação: as válvulas soldadas requerem equipamentos de soldagem especializados e experiência para instalação.

• Desafios de manutenção: as conexões soldadas dificultam a manutenção e a inspeção, pois a válvula não pode ser facilmente removida sem cortar o tubo.

• Custo inicial: enquanto as válvulas soldadas geralmente são mais econômicas a longo prazo, o investimento inicial em equipamentos e conhecimentos de soldagem pode ser maior.

Aplicações

• Petróleo e gás: As válvulas de esferas soldadas são comumente usadas em oleodutos e gasodutos, onde são necessárias alta resistência e durabilidade.

• Geração de energia: essas válvulas também são usadas em usinas de energia onde o espaço é limitado e as aplicações de alta pressão são comuns.

• Processamento químico: As válvulas de esferas soldadas são adequadas para plantas de processamento químico, onde é necessária uma conexão forte e durável.

Análise comparativa

Principais diferenças
