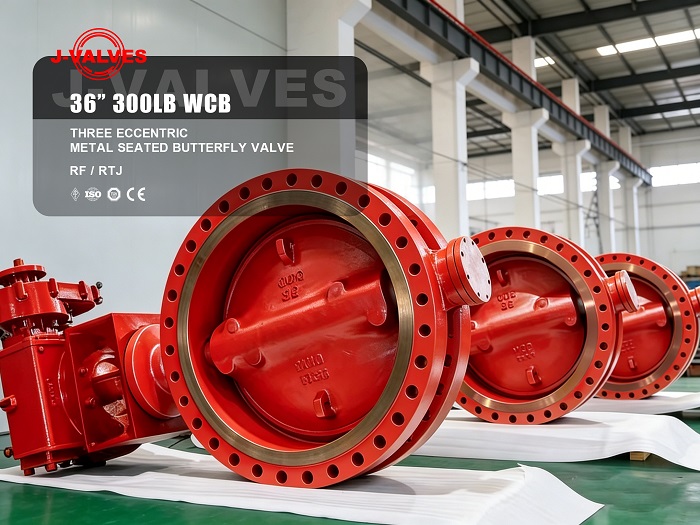

Em setores como petróleo e gás, processamento químico e geração de energia, a confiabilidade das válvulas é fundamental para a segurança e a eficiência operacional. J-VALVES' 36' 300LB WCB tripla válvula borboleta com sede de metal excêntrica foi projetada para atender aos mais difíceis desafios industriais, combinando design inovador com rigorosos padrões de fabricação.
As válvulas borboleta tradicionais sofrem desgaste da vedação devido ao contato direto entre o disco e a sede durante a operação. J-VALVES resolve isso com três deslocamentos principais:
Primeiro deslocamento: A haste é deslocada da linha central do assento, evitando atrito durante a abertura/fechamento;
Segundo deslocamento: A haste é deslocada da linha central do tubo, permitindo que o disco se desengate rapidamente da sede;
Terceiro deslocamento: A superfície de vedação da sede é cônica, criando um efeito de cunha para fechamento hermético e sem vazamento quando fechada.
Esse design garante que as faces de vedação nunca esfreguem umas nas outras, prolongando drasticamente a vida útil e reduzindo o torque operacional, tornando-o compatível com atuadores manuais, elétricos e pneumáticos.
O corpo da válvula é fundido em aço carbono ASTM A216 WCB, oferecendo excelente resistência mecânica e soldabilidade para classificações de pressão Classe 300 (PN50). O sistema de vedação utiliza uma estrutura composta de metal-grafite:
O assento é revestido com liga Stellite para resistência ao desgaste;
Os anéis multicamadas de aço inoxidável e grafite fornecem vedação resiliente, alcançando vazamento zero de nível de vedação suave (Classe VI) mesmo em temperaturas de até 425 ℃.
Esta combinação torna a válvula ideal para meios abrasivos, vapor de alta temperatura e fluidos corrosivos onde válvulas de sede macia falham prematuramente.
Controle de qualidade ponta a ponta: Desde testes de matéria-prima até usinagem e montagem CNC, todos os processos seguem os padrões ISO e API, com testes 100% não destrutivos em componentes críticos;
Capacidades de personalização: Disponível com flanges RF/RTJ, vedação bidirecional/unidirecional e diversas opções de atuação. Válvulas de grande diâmetro (36') podem ser otimizadas para vazões e requisitos de torque específicos;
Testes rigorosos: Todas as válvulas passam por testes hidrostáticos, vedação de gás de alta pressão e testes de ciclos de temperatura para garantir desempenho em condições extremas;
Entrega e suporte rápidos: Instalações internas de fundição e usinagem reduzem os prazos de entrega em 30%, com garantia de 2 anos e suporte técnico vitalício;
Experiência comprovada no setor: implantado em refinarias, fábricas de produtos químicos e usinas de energia em todo o mundo, com extensos dados de aplicação em ambientes de alta temperatura e alta pressão.
Uma grande planta petroquímica enfrentou problemas recorrentes com válvulas gaveta convencionais em suas linhas de vapor de alta temperatura, incluindo emperramento e vazamento interno, causando tempos de inatividade dispendiosos. J-VALVES forneceu uma solução personalizada com válvulas borboleta de sede metálica tripla excêntrica WCB de 36' 300LB e atuadores pneumáticos:
Após a modernização, as válvulas alcançaram vazamento zero, com tempos de abertura/fechamento reduzidos para 15 segundos, melhorando significativamente a eficiência da linha;
Nenhum desgaste da vedação foi observado após 18 meses de operação contínua, mantendo o desempenho de fechamento Classe VI;
Os custos de manutenção caíram 60%, economizando ao cliente mais de US$ 100.000 anualmente em despesas com reparos e tempo de inatividade.
J-VALVES As válvulas borboleta com sede metálica excêntrica tripla WCB são adequadas para:
Petróleo e Gás: Vapor de alta temperatura, unidades de craqueamento catalítico;
Químico: Usinas de carvão para produtos químicos, gasodutos abrasivos;
Energia: Água de alimentação de caldeiras, sistemas de dessulfurização de gases de combustão;
Metalurgia: Ar quente de alto-forno, transporte de gás carregado de poeira.
Entre em contato com a equipe técnica da J-VALVES hoje mesmo para análise gratuita de aplicativos e soluções personalizadas.
