Inspeção e controle de qualidade na fabricação da válvula de borboleta do tipo Wafer

1. Compreendendo a válvula de borboleta do tipo Wafer

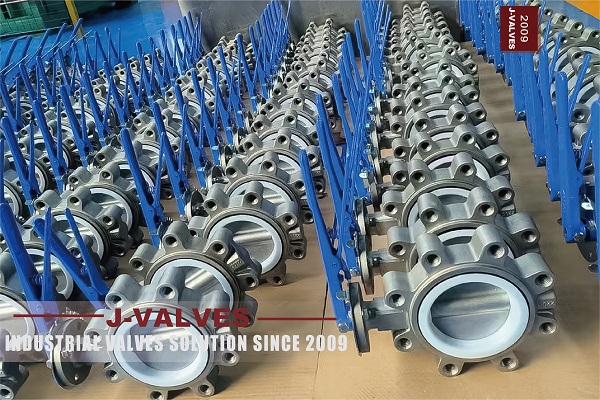

A válvula borboleta do tipo Wafer é um tipo de válvula de quarto de volta que usa um disco circular para controlar o fluxo de fluidos. O corpo da válvula apresenta terminais (ou orelhas) que permitem que ela seja aparafusada diretamente aos flanges da tubulação, eliminando a necessidade de suportes adicionais. Esse design fornece uma conexão segura e estável, tornando a válvula borboleta do tipo Wafer ideal para aplicações envolvendo água, ar, gases e outros fluidos não corrosivos.

2. Importância do controle de qualidade

O controle de qualidade é essencial na fabricação da válvula borboleta do tipo Wafer para garantir que eles atendam aos padrões de desempenho necessários, regulamentos de segurança e expectativas do cliente. Válvulas de baixa qualidade podem levar a vazamentos, falha prematura e riscos potenciais de segurança, resultando em reparos dispendiosos e tempo de inatividade. Ao implementar medidas robustas de controle de qualidade, os fabricantes podem minimizar defeitos, aprimorar a confiabilidade do produto e criar uma reputação de excelência.

3. Medidas de controle de qualidade -chave

Inspeção de material

A qualidade dos materiais utilizados na construção da válvula afeta diretamente seu desempenho e durabilidade. Os principais materiais incluem:

• Corpo e disco da válvula: normalmente feitos de ferro fundido, ferro dúctil, aço carbono ou aço inoxidável. A seleção de material depende dos requisitos de aplicação, como pressão, temperatura e compatibilidade de fluidos.

• Material de assentos: comumente feito de elastômeros (por exemplo, EPDM, NBR) ou PTFE para válvulas com tratamento macio ou metal para válvulas com tratamento de metal. O material de assento deve fornecer uma vedação apertada e suportar as condições de operação.

Processo de inspeção:

• Certificação de material: Garanta que todos os materiais venham com certificação e documentação adequadas, verificando sua composição e conformidade com os padrões do setor.

• Inspeção visual: verifique se há defeitos visíveis, como rachaduras, porosidade ou inclusões nas peças fundidas.

• Teste mecânico: execute testes de tração e dureza para verificar as propriedades mecânicas dos materiais.

• Análise química: conduza a análise de composição química para garantir que os materiais atendam aos graus e padrões especificados.

Usinagem e montagem

A usinagem e a montagem de precisão são críticas para o desempenho e a confiabilidade da válvula de borboleta do tipo Wafer .

• Controle de tolerância: verifique se todas as peças usinadas atendem às tolerâncias dimensionais especificadas. Isso inclui o corpo da válvula, o disco, o caule e outros componentes.

• Acabamento da superfície: verifique se as superfícies usinadas têm o acabamento da superfície necessário para evitar vazamentos e garantir uma operação suave.

Conjunto :

• Facar componente: verifique se todos os componentes se encaixam corretamente, com alinhamento e liberação adequados. Isso inclui os elementos de disco, caule e assentos.

• Controle de torque: use ferramentas calibradas para aplicar o torque correto durante a montagem, garantindo que os parafusos e os prendedores sejam apertados com os valores especificados.

• Sele a integridade: execute testes de vazamento nas válvulas montadas para verificar se as vedações de assentos e juntas estão intactas e fornecem uma vedação apertada.

Testes não destrutivos (NDT)

O teste não destrutivo é essencial para a detecção de defeitos ocultos que podem comprometer a integridade da válvula.

• Teste ultrassônico (UT): usado para detectar defeitos internos, como porosidade, inclusões e rachaduras no corpo da válvula e no disco.

• Teste radiográfico (RT): fornece imagens detalhadas da estrutura interna, ajudando a identificar defeitos que podem não ser visíveis na superfície.

• Teste de partículas magnéticas (MT): Adequado para detectar defeitos superficiais e da superfície próxima em materiais ferromagnéticos.

• Teste de penetrante de corante (PT): usado para detectar defeitos de quebra de superfície em materiais não-feromagnéticos.

Teste funcional

O teste funcional garante que a válvula opere corretamente e atenda aos requisitos de desempenho especificados.

• Teste de pressão: execute testes de pressão hidrostática ou pneumática para verificar se a válvula pode suportar a pressão de operação máxima sem vazamento.

• Teste de ciclo: teste a capacidade da válvula de abrir e fechar vários ciclos para garantir a operação e a durabilidade suaves.

• Teste de vazamento: use detecção de vazamento de hélio ou outros métodos apropriados para verificar se a válvula fornece uma vedação apertada em condições de operação.

• Teste de torque: meça o torque de operação para garantir que a válvula possa ser facilmente operada e que os valores de torque estejam dentro dos limites especificados.

Inspeção final

A inspeção final garante que a válvula atenda a todos os padrões de qualidade antes de ser enviado ao cliente.

• Inspeção visual: verifique a válvula quanto a defeitos visíveis, como arranhões, amolgadelas ou danos que possam ter ocorrido durante a fabricação ou manuseio.

• Verificação dimensional: verifique se todas as dimensões, incluindo orifícios dos parafusos do flange e dimensões gerais, atendem aos requisitos especificados.

• Documentação: verifique se toda a documentação de controle de qualidade, incluindo relatórios e certificações de teste, esteja completa e precisa.

• Embalagem e rotulagem: verifique se a válvula está corretamente embalada para evitar danos durante o envio e se é rotulada com as informações necessárias, como número do modelo, material e classificação de pressão.

4. Implementando sistemas de controle de qualidade

Para garantir uma qualidade consistente, os fabricantes devem implementar sistemas abrangentes de controle de qualidade que abrangem todos os estágios do processo de fabricação.

• Certificação ISO 9001: A adoção dos padrões ISO 9001 ajuda a estabelecer um sistema robusto de gerenciamento da qualidade que garante qualidade consistente do produto e melhoria contínua.

• Metodologia Six Sigma: A implementação dos princípios do Six Sigma pode ajudar a identificar e eliminar defeitos, reduzindo a taxa de defeitos no mínimo.

• Controle de Processo Estatístico (SPC): use ferramentas SPC para monitorar e controlar o processo de fabricação, garantindo que ele opere dentro dos limites especificados e identificando qualquer desvio com antecedência.

• Gerenciamento da qualidade do fornecedor: trabalhe em estreita colaboração com os fornecedores para garantir que eles atendam aos padrões de qualidade necessários e forneçam materiais e componentes livres de defeitos.

5. Melhoria contínua

O controle de qualidade é um processo contínuo que requer monitoramento e melhoria contínuos. Os fabricantes devem revisar regularmente seus procedimentos de controle de qualidade e implementar alterações para abordar quaisquer problemas ou áreas para melhoria.

• Treinamento e desenvolvimento: Forneça treinamento contínuo para os funcionários garantirem que tenham conhecimento das mais recentes técnicas e padrões de controle de qualidade.

• Mecanismos de feedback: estabeleça mecanismos de feedback para reunir informações de clientes, engenheiros de campo e outras partes interessadas para identificar possíveis problemas e áreas de qualidade para melhorias.

• Análise de causa raiz: Realize análise de causa raiz completa para quaisquer defeitos ou falhas para identificar as causas subjacentes e implementar ações corretivas para evitar a recorrência.

• Benchmarking: Compare seus processos de controle de qualidade com os dos líderes do setor para identificar as melhores práticas e áreas para melhorar.
